AI供電靠近芯片之后，GF真正想押注的不是單個工藝，而是BCD、FinFET、GaN和薄膜磁件的垂直協同
SysPro電力電子技術-前瞻洞察 | 數據來源： GlobalFoundries
這篇我們聚焦于：AI數據中心垂直供電，準確的說是其制程上的分工。
AI供電越靠近芯片，越不能只靠一個功率器件解決問題，而要把低壓POL、片上/封裝內IVR、48V中間母線和磁件集成放到同一套半導體工藝組合里。
這篇材料我們按“電壓層級”來讀，而不是按單個器件來讀：
越靠近芯片，電壓越低、電流越大、路徑越短，對工藝密度、漏電、金屬、電容和磁件的要求越極端；
越靠近機架/母線，耐壓、頻率和可靠性又變成主矛盾。
所以，這篇我們核心來看看：AI供電每下沉一級，應該由哪類工藝接力?
一、為什么垂直供電先變成制程組合題？
先引出一個結論：AI供電鏈路已經不再是單個VRM模塊問題，而是從±400V到48V、再到2V-6V和0.xV的多層轉換問題。每一層的電壓、電流、頻率和集成位置不同，對工藝的要求也完全不同。
可見垂直供電不是一個位置變化，而是一條電壓層級不斷下沉的鏈路：從交流輸入、不間斷電源、48V中間母線，到板級VRM、封裝內調壓和AI處理器近端，電壓越來越低、電流越來越大、路徑越來越短，工藝選擇也隨之改變。

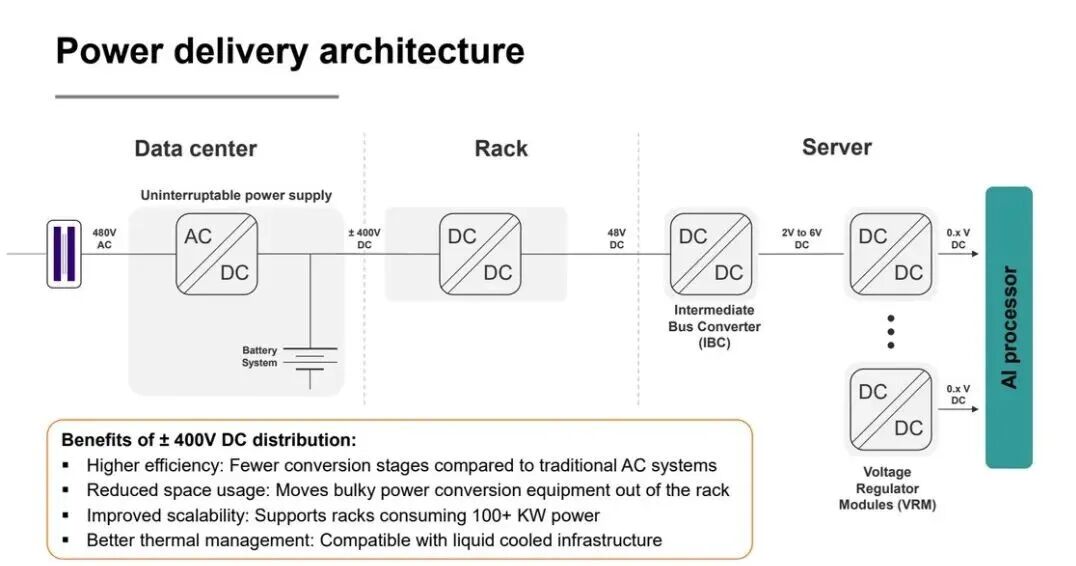

圖片來源：GlobalFoundries | 從±400V、48V到芯片近端供電的數據中心電源架構
不同電源位置需要不同制程能力。今天我們聊的GF的方案，就是將一系列的技術方案放一起，來講明白整條鏈路：BCD覆蓋5V-8V POL，F(xiàn)inFET覆蓋2V輸入的封裝/片上調壓，GaN覆蓋48V或更高電壓轉換，集成電感負責把高頻轉換真正壓薄。

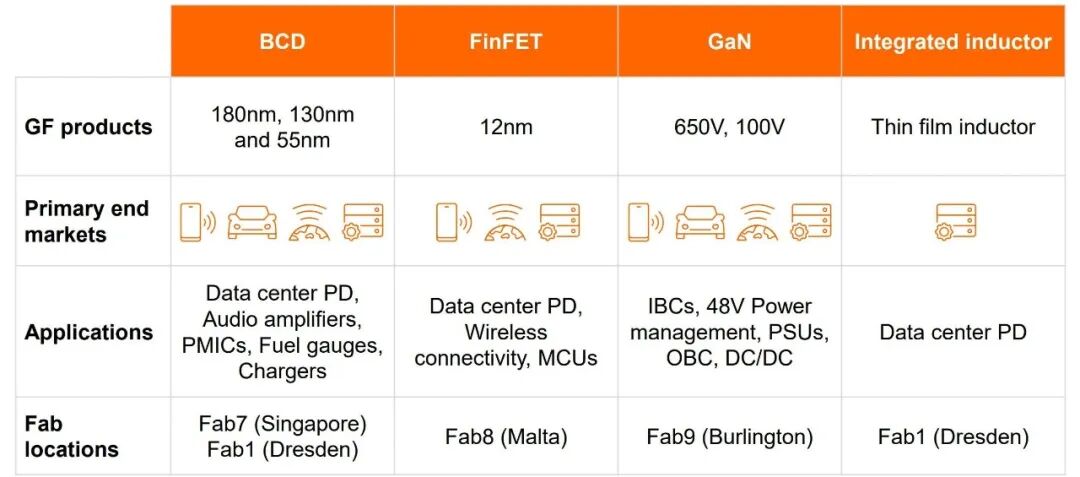

圖片來源：GlobalFoundries | GF技術版圖：BCD、FinFET、GaN和集成薄膜電感分別對應不同供電層級
二、55BCD解決的是5V-8V POL的電流密度和可靠性
先聊下55BDC。
55BCD的價值不是單純低導通電阻，而是在5V-8V輸入POL里同時處理電流密度、漏電、銅金屬和車規級可靠性。
AI負載側電壓低、電流大，真正難的是把電流從板級電源穩定送到處理器附近，同時避免金屬損耗、寄生噪聲和長期可靠性把效率收益吃掉。

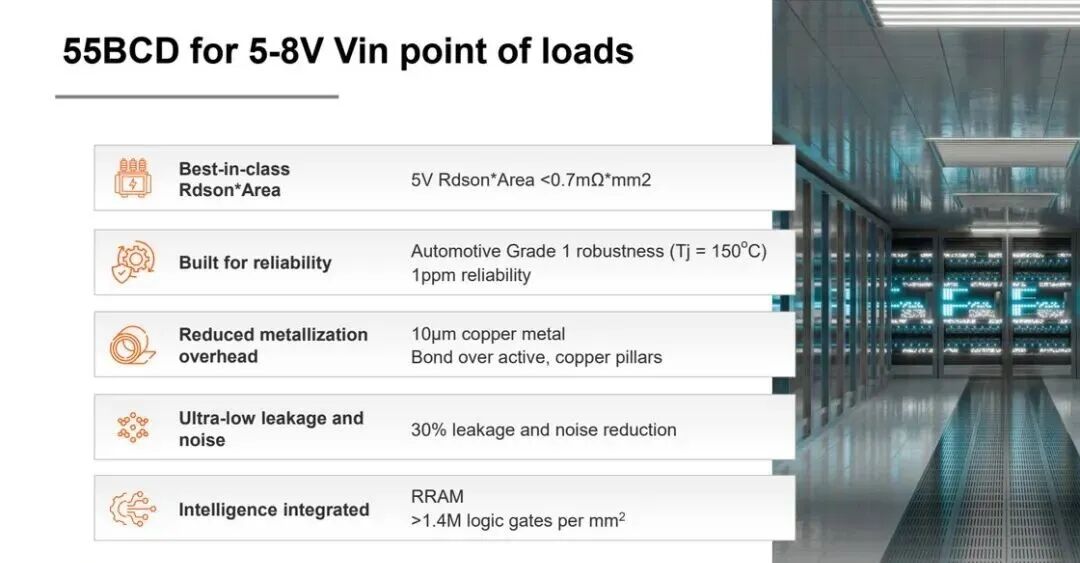

圖片來源：GlobalFoundries | 55BCD面向5V-8V POL的可靠性、銅金屬和低漏電能力
GF的報告中還說明了55BCD的高電流密度。
它把不同耐壓等級的橫向器件特性放在一起看，重點是說明在5V到24V這一段，低比導通電阻和高電流密度是低壓POL能不能成立的基礎。
三、FinFET真正對應的是2V輸入的封裝內電壓調節
FinFET對應的是更靠近負載的2V輸入電壓調節，而不是傳統意義上的高壓功率開關。在這一層，低Ron、低Qg、低Qoss、低漏電和高密度MIM電容、TSV能力會一起決定封裝內IVR能不能高頻運行。
這里的關鍵是位置變化：當調壓器進入封裝或接近芯片時，電流路徑不再只是PCB走線問題，而會變成硅工藝、片上電容、垂直互連和熱路徑共同決定的系統問題。

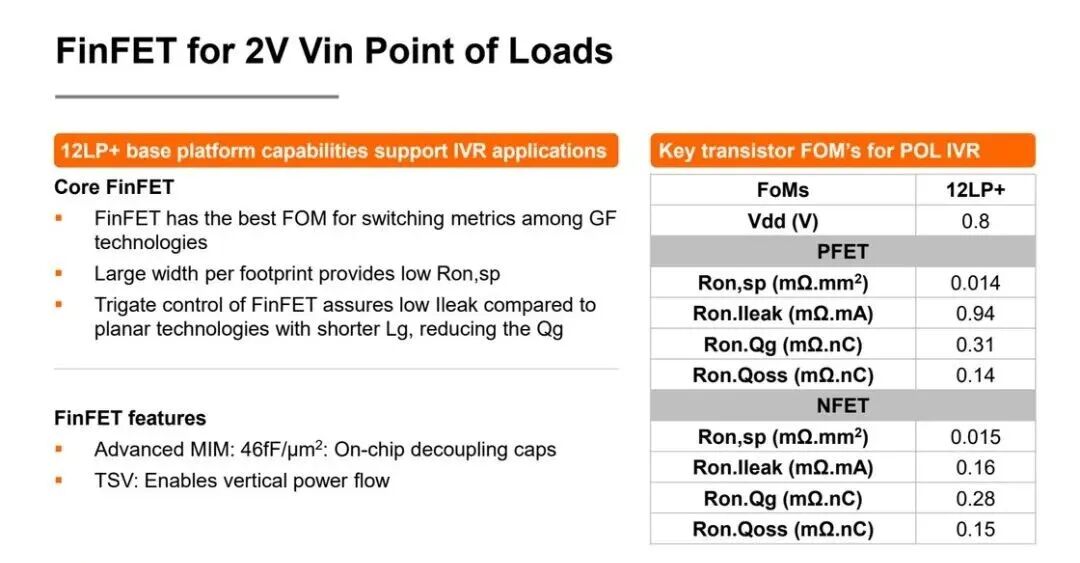

圖片來源：GlobalFoundries | 12LP+ FinFET面向2V輸入POL/IVR的關鍵FoM與MIM、TSV能力
四、GaN卡住48V中間母線和高頻無源件縮小的入口
GaN在數據中心里的角色，是把48V或更高電壓轉換推到更高頻率，從而縮小被動器件體積。它不是替代BCD或FinFET，而是工作在更高電壓層級，主要解決中間母線轉換、車載充電、DC/DC和電源供應器中的頻率、效率與體積問題。

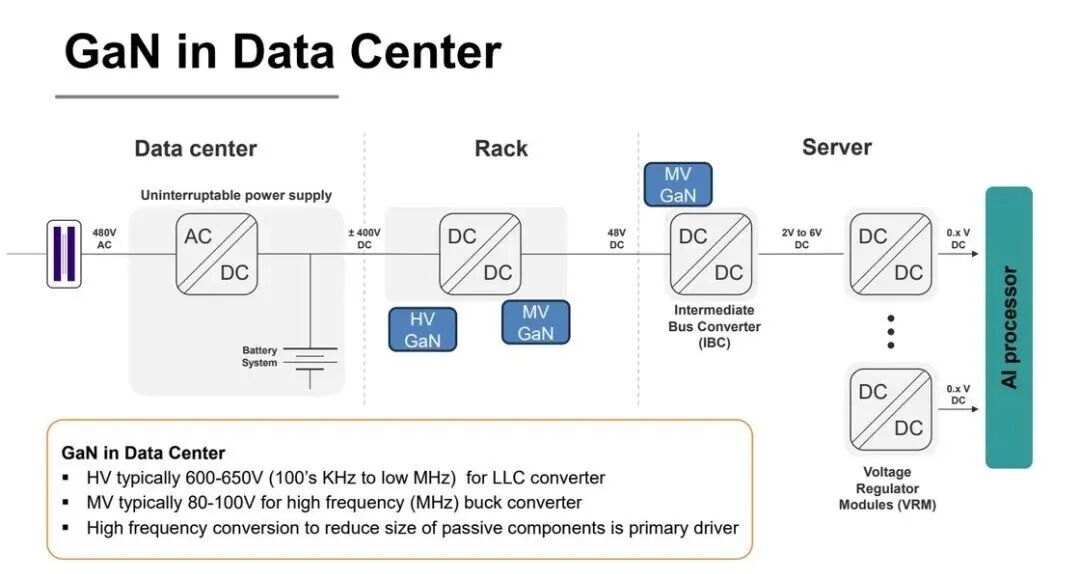

圖片來源：GlobalFoundries | GaN在數據中心48V與高壓轉換中的位置
因此GaN路線圖要看兩個方向：650V用于更高電壓和電源前級，100V級用于48V相關轉換。集成ESD、驅動和保護IP的意義，是把高頻開關從單管參數推進到可用電源單元。

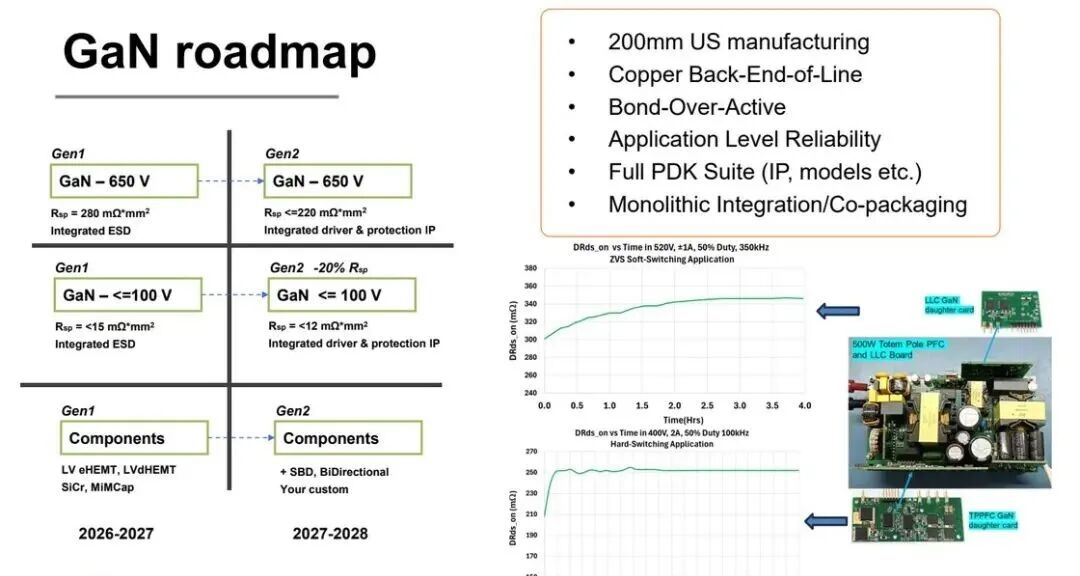

圖片來源：GlobalFoundries | GF GaN路線圖：650V、100V級GaN與集成驅動/保護IP
五、薄膜磁件決定高頻集成能不能真的省體積
如果只有高頻開關、沒有可集成的高頻磁件，垂直供電仍然會被電感和變壓器體積卡住。

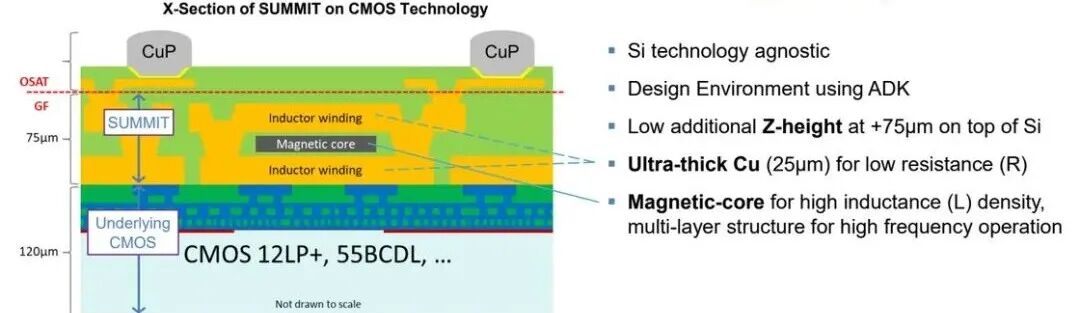

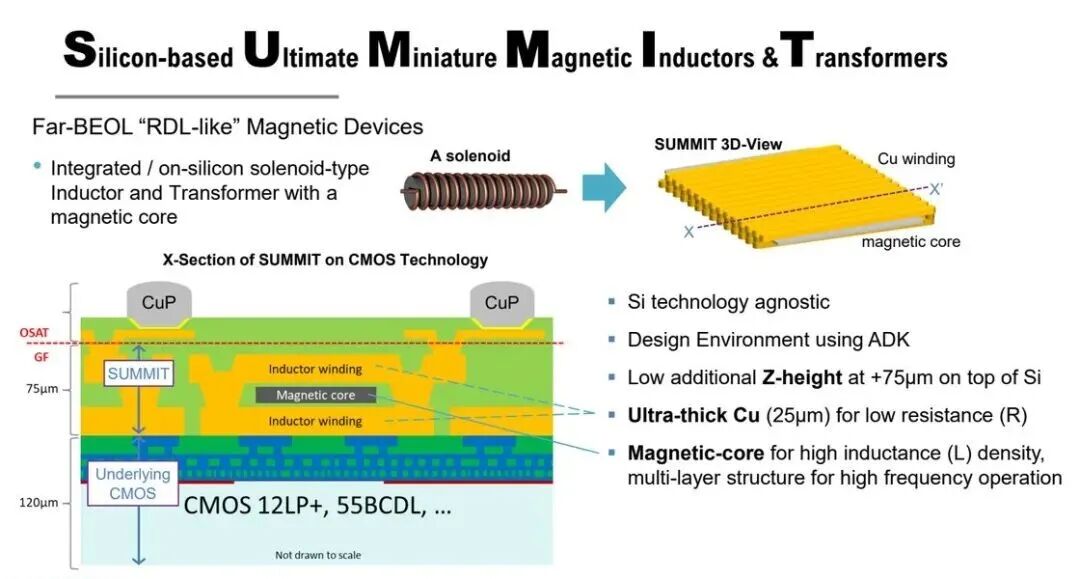

圖片來源：GlobalFoundries | SUMMIT硅基薄膜磁件的RDL式結構、磁芯和厚銅繞組
GF給出了Single Inductor的案例說明：電感值、飽和電流、直流電阻和50MHz附近的Q值區間，說明這種薄膜磁件不是概念結構，而是已經能落到具體電參數上。其中耦合電感數據，才是在這個基礎上進一步看更高電流能力和低直流電阻。

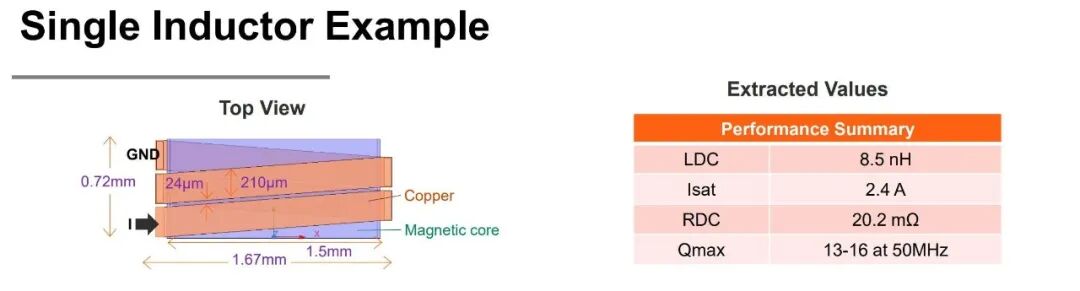

圖片來源：GlobalFoundries | SUMMIT單電感樣例：尺寸、8.5nH電感、2.4A飽和電流和Q值表現
耦合電感數據顯示，把目標進一步推向低RDC和差分偏置下的高電流能力。對近芯供電來說，這類磁件真正解決的是：高頻開關已經可以做小，能量存儲和電流紋波處理也必須跟著變薄、變低阻、變得可集成。
六、給我們的啟示：垂直供電不是器件清單，而是制程棧協同
最后總結下。
AI數據中心供電的下一輪競爭，不會只發生在某一個FET、某一個電容或某一個電感上，而會發生在制程棧如何協同：
低壓側需要BCD和FinFET接住高電流密度與近芯調壓；
高壓側需要GaN提高轉換頻率；
磁件側需要SUMMIT這類薄膜集成能力把高頻收益真正轉化為體積收益。
這也是為什么我們把GF的四個產品放一起來料：BCD、FinFET、GaN和集成電感并不是并列展示的產品，而是數據中心供電從機架下沉到封裝/芯片近端時，分層接力的四類能力。
換句話說，AI近芯供電的競爭，會從模塊參數轉向工藝棧協同。誰能把BCD、FinFET、GaN、電容、磁件和封裝垂直路徑放到同一套PDN里，誰才更接近可量產的高密度供電。
圖片來源：GlobalFoundries | 耦合電感在低直流電阻和差分偏置下的高電流能力
?? SysPro總結
GF這條路線的價值，是把AI數據中心垂直供電拆成不同電壓層級的工藝匹配問題。55BCD、FinFET、GaN和薄膜磁件不是彼此替代，而是分別服務于5V-8V、2V、48V/高壓和高頻無源集成，最終共同支撐低Z高度IVR。
