2026 VLSI NVIDIA 重磅：硅光子 2.5D 光互連破解 AI 集群功耗瓶頸整體方案解析（附報告）

芯科技圈分享來自NVIDIA Research 首席硅光子研究員 Benjamin 首次公開《Enabling Advanced Optical Interconnects for AI Computing using Silicon Photonics》報告。

簡要描述下， NVIDIA 研究院這份52頁報告講了一件什么事？

當前 AI 模型參數十年擴張7萬倍，Blackwell、Rubin、Feynman 三代 GPU 單卡 NVLink 帶寬持續攀升，傳統銅互連存在傳輸距離受限、高速 SerDes 功耗爆炸、PCB 走線帶寬密度不足三大硬約束；

200Tb/s 交換機采用傳統可插拔光模塊整機 I/O 功耗高達 4000W，銅纜集群 5184 根短線纜造成散熱、布線、擴容多重工程難題。

報告以硅光子 DWDM 波分復用技術為核心解法，通過縮短光電轉換距離、低速多波長并行傳輸、3D 堆疊光電芯片三大路徑，逐級降低每比特傳輸能耗，同時給出微環（MRM）調制器損耗、熱補償功耗全套物理優化模型，適配 Rubin NVL576、xAI Colossus 百萬 GPU 超算等超大算力集群。完整梳理可插拔光→CPO 共封裝光學→中介層硅光（Optics on Interposer） 三代演進路線，從微環調制器物理損耗、熱調諧功耗、鏈路每比特能耗、2.5D 集成工藝四大維度給出量化工程方案。

歡迎加入芯球獲取完整52頁報告內容學習，探討。

下面正式進入報告核心介紹講解

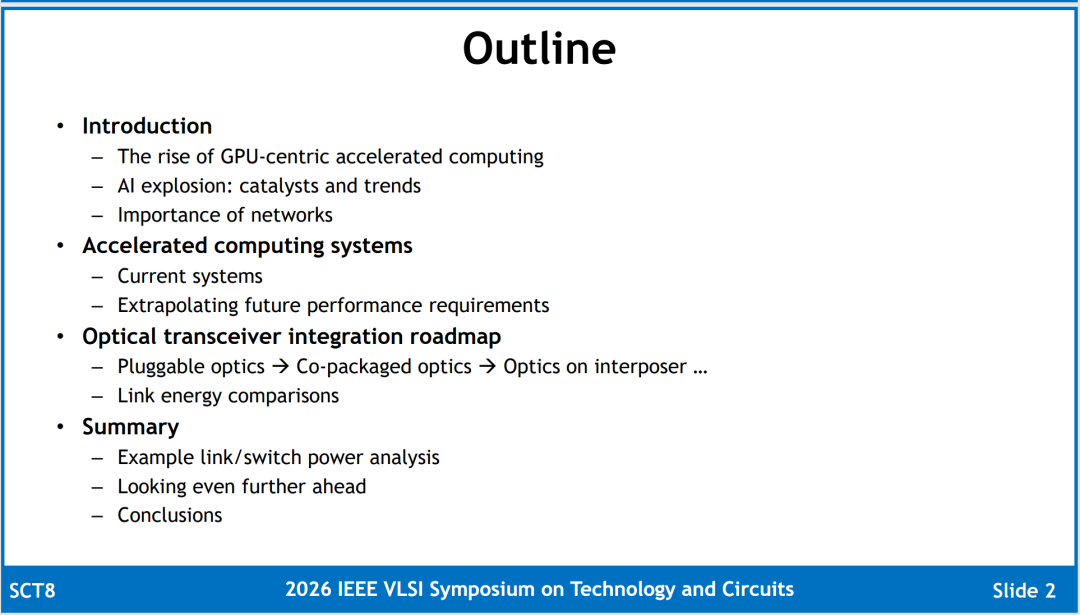

報告的目錄：

 一、AI 集群架構分化，銅互連天生存在功耗與擴容天花板，三代光互連路線逐級釋放能效紅利

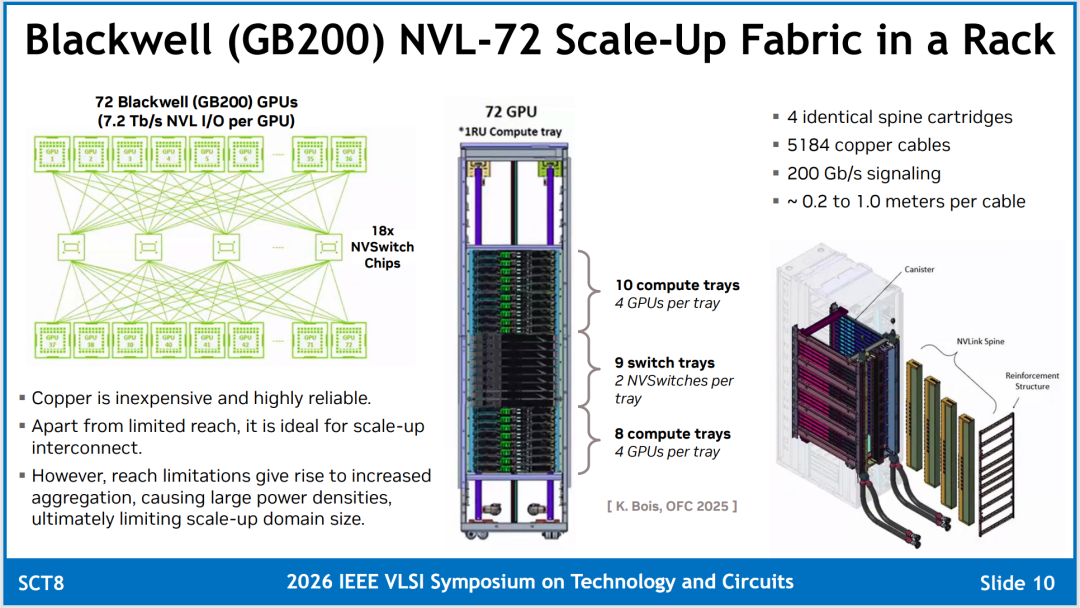

報告將算力網絡分為橫向擴展數據中心、縱向擴展 AI 超算兩類架構，AI 專用 NVLink 拓撲對低延遲高密度互連需求遠超傳統以太網。以 Blackwell 72GPU 機架為例，整機 5184 根 0.2~1 米銅纜，200Gbps 信號傳輸下 PCB 電接口能耗達 4pJ/b，整機封裝內功耗 800W。量化三代光互連完整能效梯度：

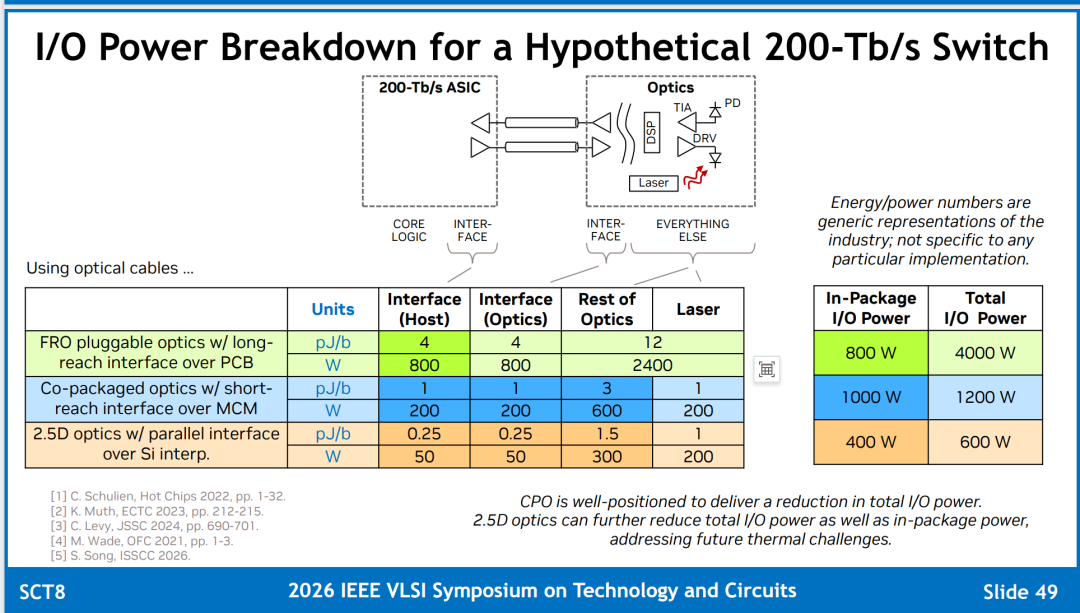

• 傳統可插拔光模塊：鏈路總功耗 16pJ/b，整機 I/O 4000W；

• CPO 有機基板共封裝光學：鏈路降至 5pJ/b，整機 I/O 1200W；

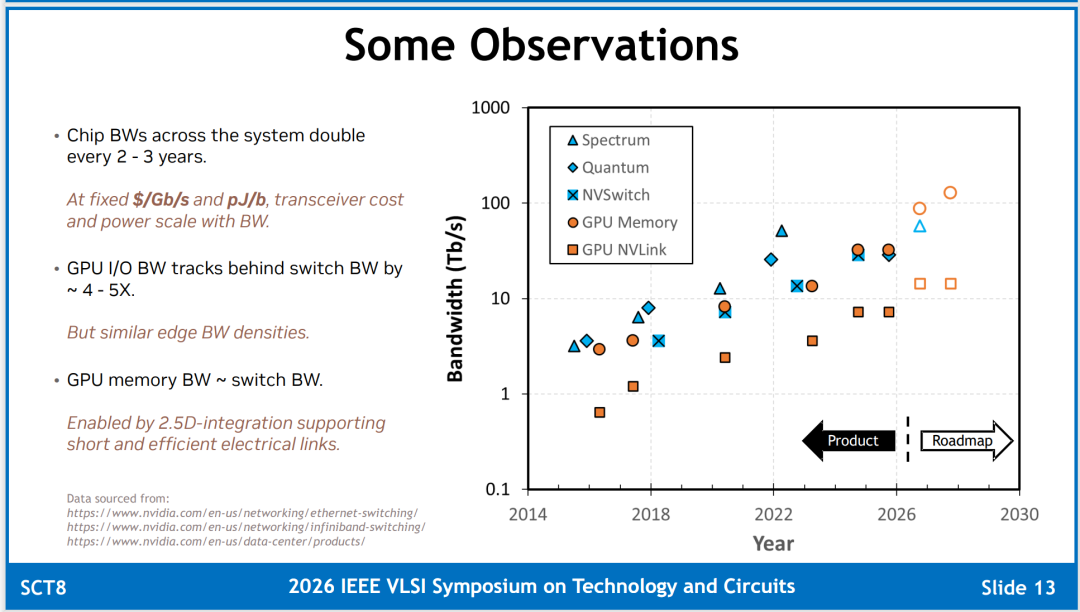

• OOI 硅中介層 2.5D 硅光：僅 0.25pJ/b，整機 I/O 僅 600W。 帶寬維度上芯片總帶寬每 2~3 年翻倍，傳統電 IO 增速落后交換芯片 4~5 倍，硅光多波長并行是唯一長期破局方案。




二、硅光子 DWDM 微環架構是最優低功耗鏈路，調制損耗、熱調諧為兩大核心能耗來源

報告基于 5μm 半徑微環調制器（MRM）實測建立完整能耗拆分模型，鏈路總能耗分為電路、激光、熱調諧三大部分。

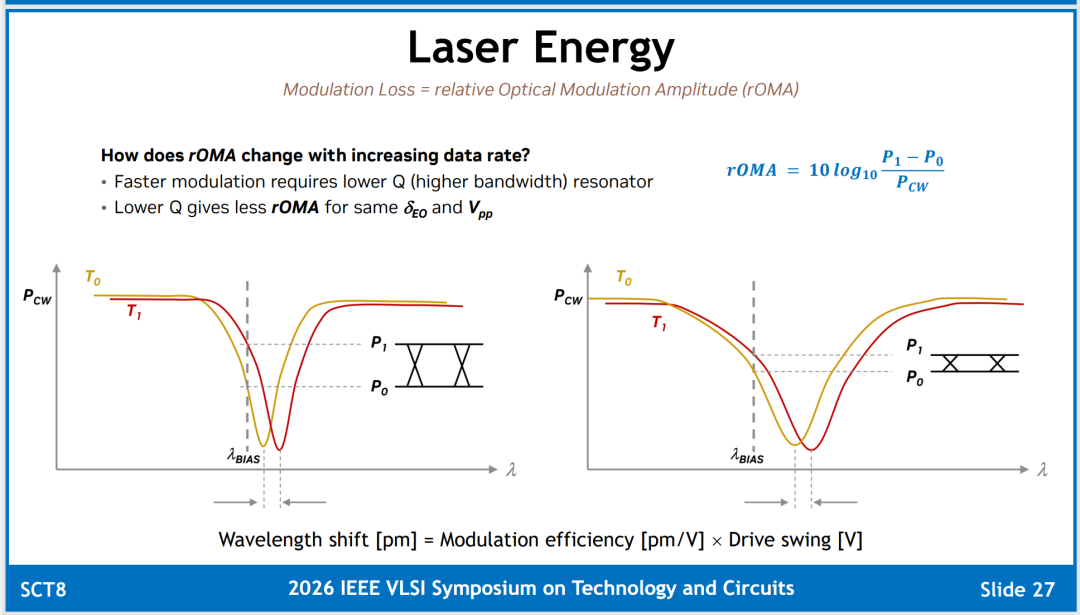

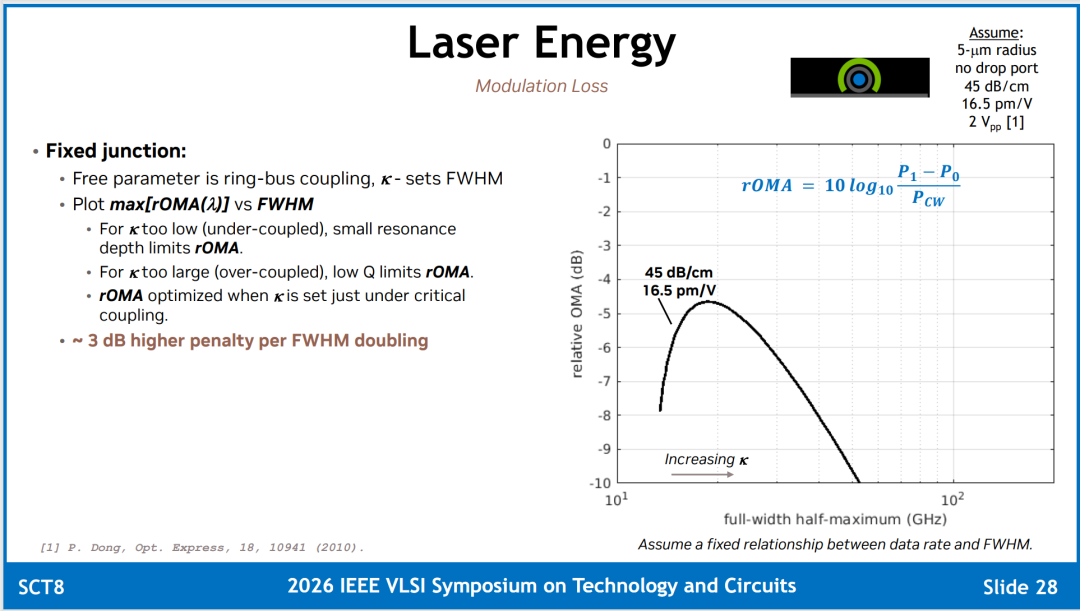

激光損耗層面：提升單通道速率會使相對光振幅 rOMA 下降，FWHM 每翻倍調制損耗增加 3dB；改用多波長低速并行（單波長 32Gb/s），相比單通道高速方案可節省超 4dB 光余量。

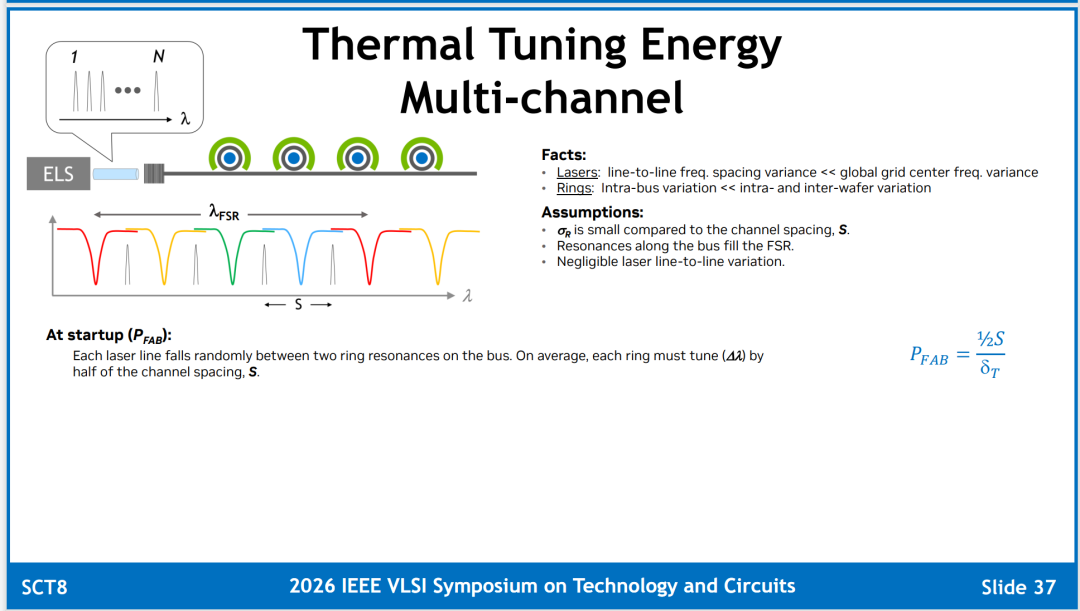

熱調諧能耗公式：\(E_{T}=\frac{2NS}{B\delta_{T}}\)，多波長陣列下每通道平均熱功耗顯著降低，硅熱光系數固定 0.1nm/K，晶圓間諧振波長漂移會帶來固定補償開銷。

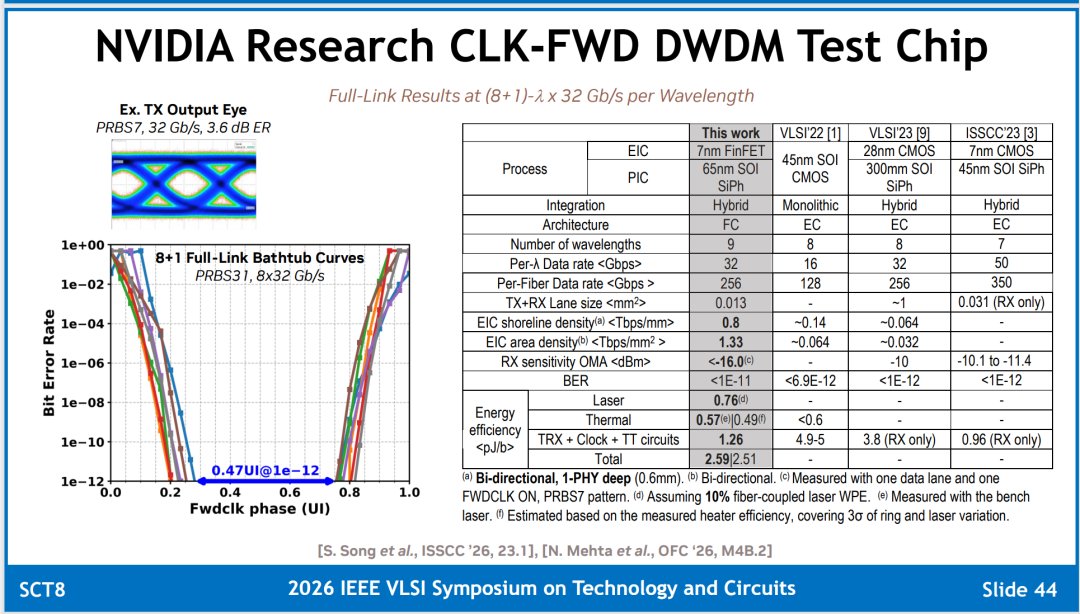

團隊自研 8+1 波長 CLK 轉發硅光測試芯片，單波長 32Gb/s，接收靈敏度達 - 16.5dBm@BER=1E-12，眼圖裕量 0.47UI，實測鏈路總能耗僅 2.59pJ/b。

三、CPO 與 OOI 2.5D 硅光集成工藝差異清晰，臺積電 COUPE 3D 堆疊打通光電共流片路徑

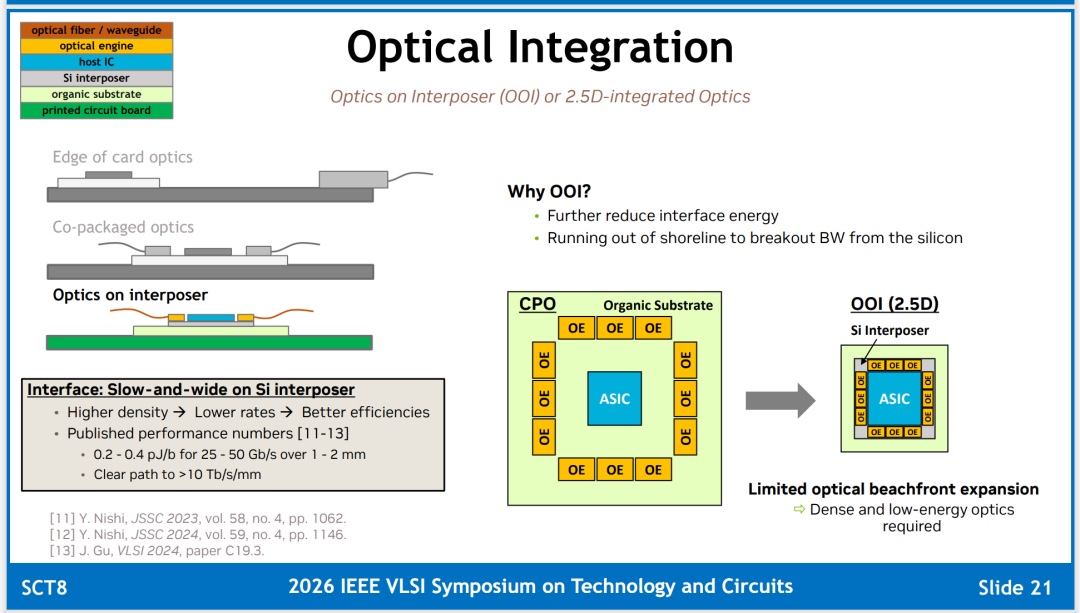

CPO 將光引擎貼裝在有機基板四周，受芯片 “海岸線” 面積約束，帶寬密度上限 0.8Tbps/mm；OOI 直接把 65nm 光子裸片 3D 堆疊在 7nm 邏輯中介層上，突破封裝邊緣面積限制，帶寬密度突破 10Tbps/mm。

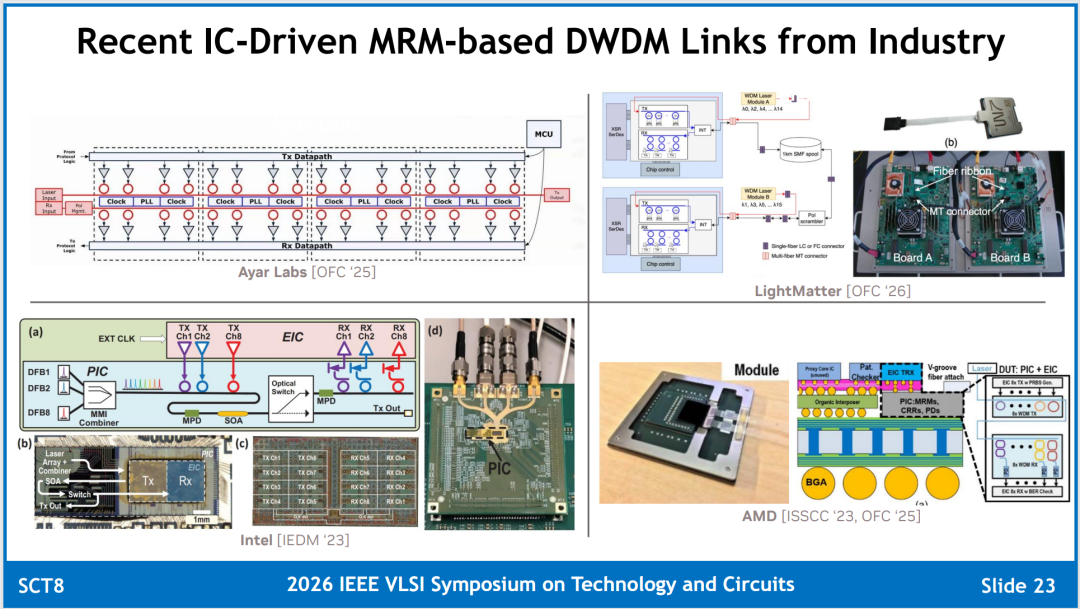

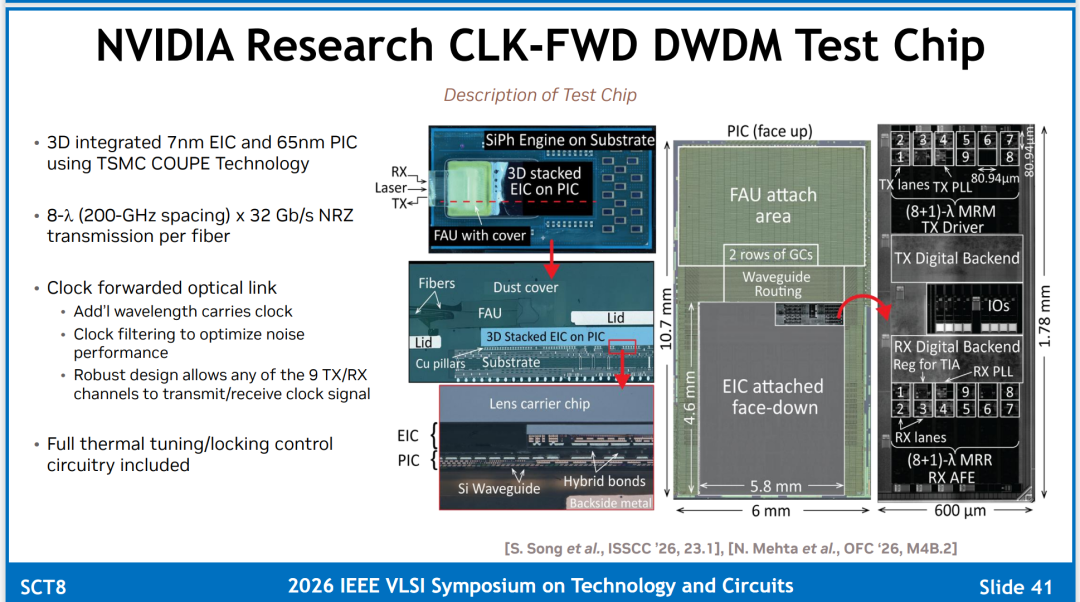

報告披露 NVIDIA 測試芯片采用臺積電 COUPE 混合鍵合 3D 堆疊工藝：7nm EIC 邏輯芯片與 65nm PIC 光子芯片通過銅柱混合鍵合，芯片尺寸 6mm×10.7mm，集成 8 路數據波長 + 1 路時鐘轉發通道。對比行業競品，該方案 RX 接收機最低可達 - 18.5dBm 靈敏度，TIA 跨阻放大、DFB 激光耦合、微環陣列一體化集成，解決分立式光器件面積與損耗難題。

四、下一代 AI 算力統一演進路線，OOI 硅光為 Feynman 平臺標配長期技術底座

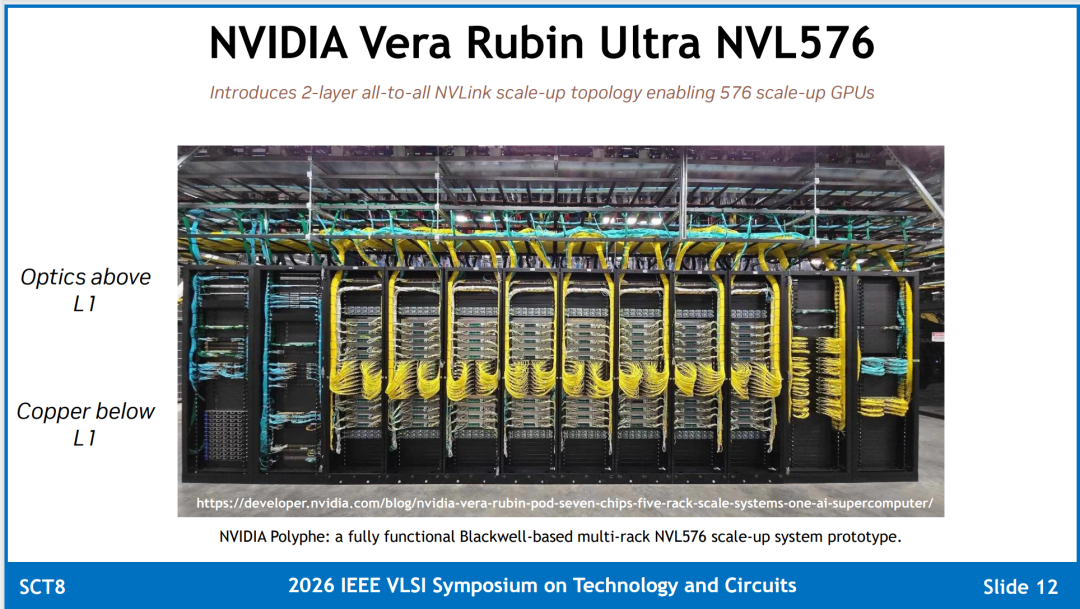

硬件路線時序明確：2026 Rubin Ultra 平臺采用 CPO 交換機完成 576GPU 互聯；2028 Feynman 架構全面落地 2.5D OOI 硅光。

遠期技術迭代方向包含高增益集成 SOA 光放大器、偏振復用多波分、片上光子交換、晶圓級硅光中介四大方向。報告明確核心落地邏輯：OOI 憑借最短光電走線、最低每比特能耗、最高布線密度，解決百萬級 GPU 超算散熱、布線、功耗三重瓶頸，是后 Rubin 時代異構 Chiplet+HBM 超大算力系統的標準互連方案。

最后用大白話做個總結：

VLSI26 NVIDIA 硅光子專題報告結合臺積電 3D 堆疊流片實測數據，量化拆解銅互連功耗硬約束，完整建立可插拔光 / CPO/OOI 三代光互連能效對比體系；

從微環調制器光損耗、熱調諧物理模型、3D 光電堆疊封裝、AI 整機系統功耗四個專業維度，給出全套可落地硅光 DWDM 設計方案，劃定了2026-2028 年 Rubin/Feynman 兩代 AI 平臺光互連技術迭代路線，是硅光子、先進封裝、AI 算力架構研發人員權威前沿技術參考。
