APEC 2026：Soitec給出 SiC MOS 高溫反向恢復難題（文后附報告）

高溫使用場景下SiC 器件存在哪些未解決的問題？

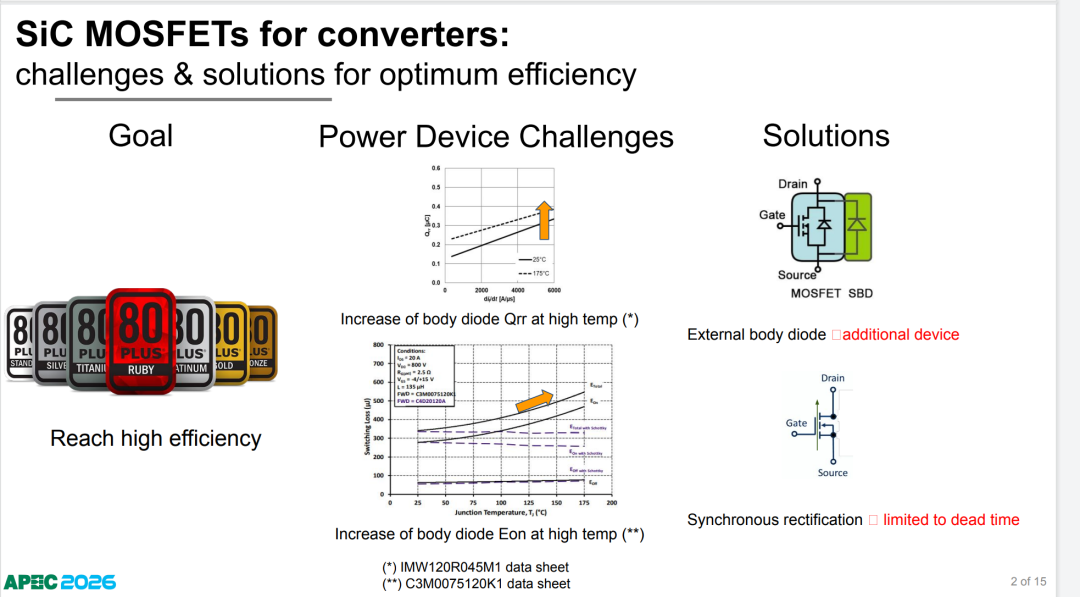

碳化硅 SiC MOSFET 功率器件原生體二極管反向恢復電荷 Qrr 高溫劣化難題，面向變換器高效率應用場景，現存兩大關鍵器件痛點：

1.高溫下體二極管反向恢復電荷Qrr大幅上升溫度升高時，SiC MOSFET自帶體二極管反向恢復特性惡化，反向恢復電荷變高；

2.高溫開通損耗Eon顯著增加 高Qrr會帶來嚴重反向恢復損耗，拉高開關開通損耗Eon，直接降低整機轉換效率；

3.現有傳統解決方案存在明顯短板，無法兼顧性能、成本、體積：

• 外接獨立續流二極管：增加器件數量、占用 PCB 面積、提升成本；

• 同步整流方案：性能受死區時間限制，適用場景受限；




4.傳統工藝優化（質子注入降低少子壽命）存在固有權衡（Trade-off）：改善反向恢復損耗的同時，會惡化導通損耗，無法同步優化導通與開關損耗。

碳化硅行業痛點梳理：高溫場景下 SiC MOSFET 體二極管反向恢復性能差，開關損耗高；現有改良手段要么增加硬件成本體積，要么存在導通 / 開關損耗無法兩全的性能取舍，制約功率變換器能效提升。

本文分享來自法國Soitec，全球SOI、SiC 工程襯底龍頭企業。《Improvement of SiC MOSFETs body diode Qrr up to 30% through semiconductor substrate engineering》。發布在國際寬禁帶半導體行業會議上，報告所有性能數據均來自近年國際頂級半導體 / 和電力電子會議公開成果。

歡迎加入知識星球獲取完整報告學習，探討。

看看 Soitec面對行業4大核心挑戰，給出哪些方案？

Soitec SmartSiC? 改性碳化硅襯底技術

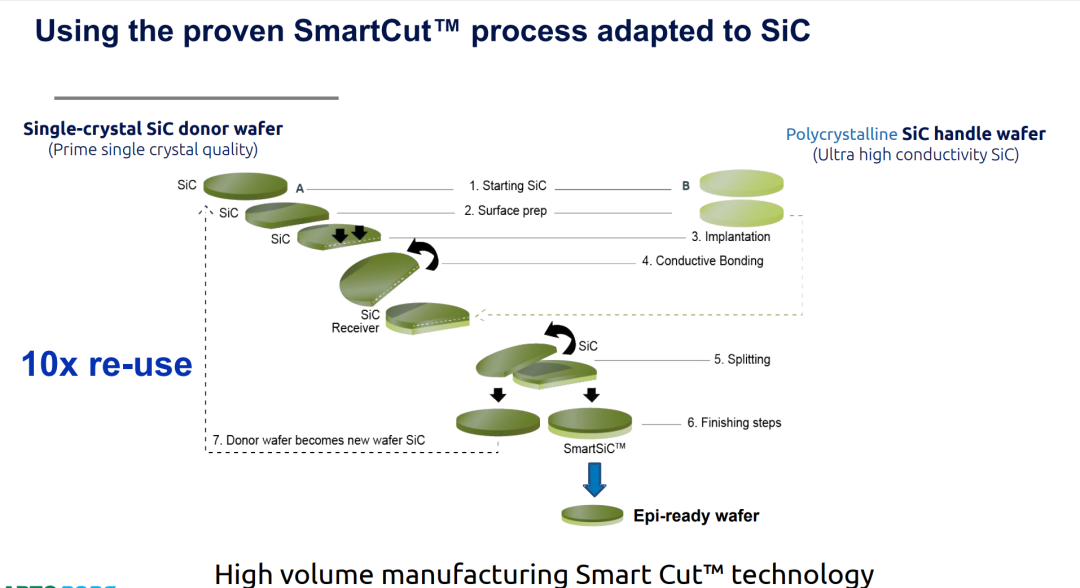

1. 底層核心工藝：適配 SiC 的 SmartCut?智能剝離技術

采用雙層晶圓架構制備新型工程化 SiC 襯底：

單晶 SiC 源片（高晶體質量外延層）；

超高電導率多晶 SiC 承載襯底； 通過 SmartCut?剝離轉移工藝，單晶外延層可實現源片重復利用（最多 10 次復用），批量制造高性價比、低阻的SmartSiC?工程襯底。

2. 器件物理優化機理

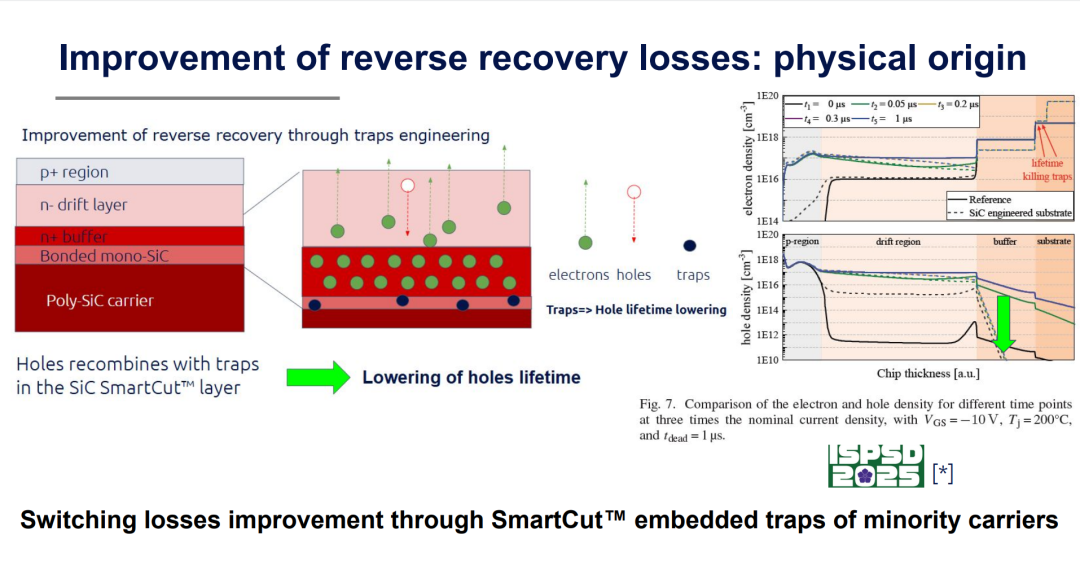

襯底內部嵌入少數載流子陷阱，抑制反向恢復過程中少數載流子積累，直接降低體二極管Qrr；

襯底采用超低電阻率設計，抵消少子壽命降低帶來的導通損耗惡化，打破傳統工藝固有的性能權衡關系；

整套方案兼容現有 SiC 芯片光刻掩模版、標準制造工藝流程，無需大幅改動產線。

3. 器件適配范圍

已在 650V 平面型、1200V 溝槽型 SiC MOSFET，以及 3.3kV 高壓大功率 SiC 器件完成驗證。

三、SmartSiC?襯底方案優勢體現在哪里？

（一）電氣性能優勢

1. 導通損耗大幅降低

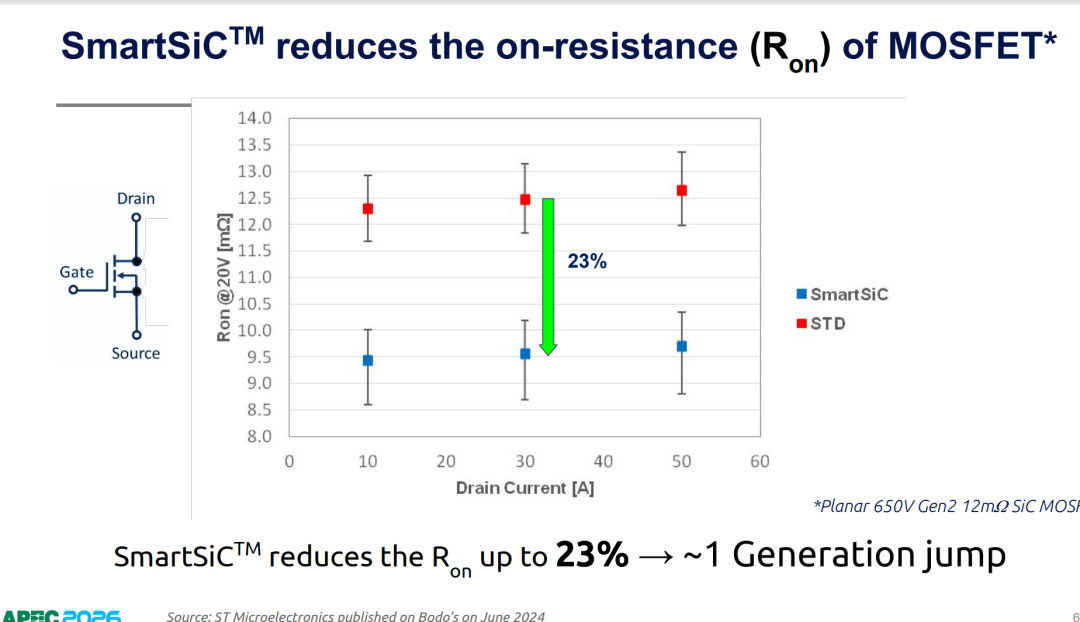

• 650V 第二代平面 SiC MOSFET：Ron最高下降 23%，等效跨越一代器件；
• 1200V 第一代溝槽 SiC MOSFET：Ron最高下降 13%；
• 整體導通損耗最高改善 30%，電流密度突破 2000A/cm2。
2. 體二極管反向恢復特性顯著優化
   相同版圖、相同工藝條件下，Qrr最高降低 40%，報告標題標稱可實現Qrr最高提升 30%。
3. 高溫開關損耗全面改善
• 125℃/200℃高溫下開通損耗Ron顯著下降，3.3kV/500A 大功率器件高溫損耗改善得到驗證；
• 開關電壓尖峰降低 200V，EMI 電磁干擾減小，無額外振蕩（振鈴）；
• 整體開關損耗降低超 10%。

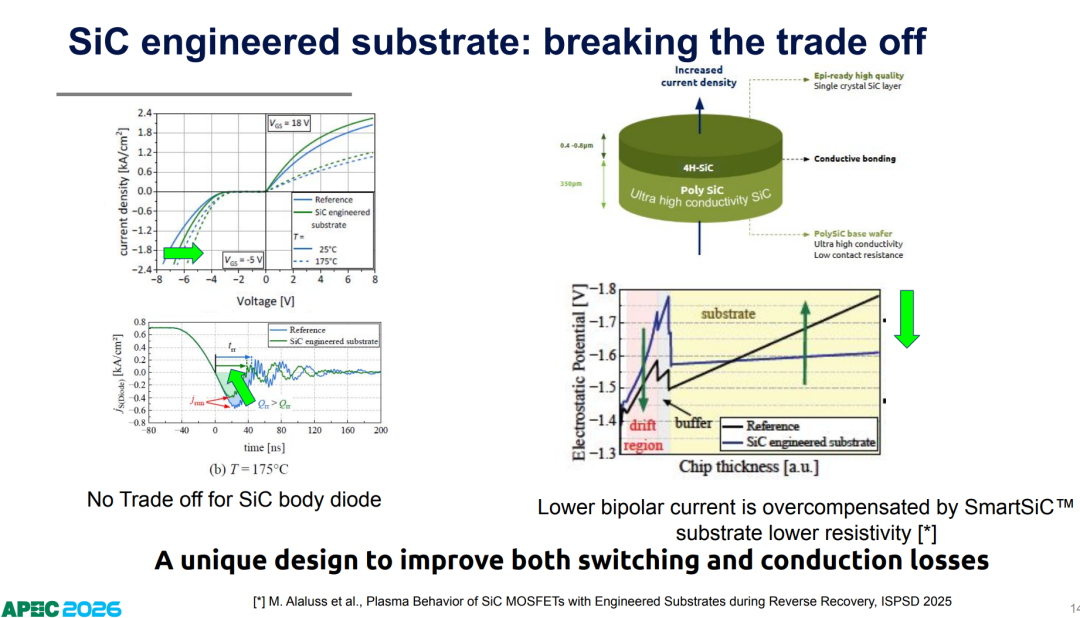

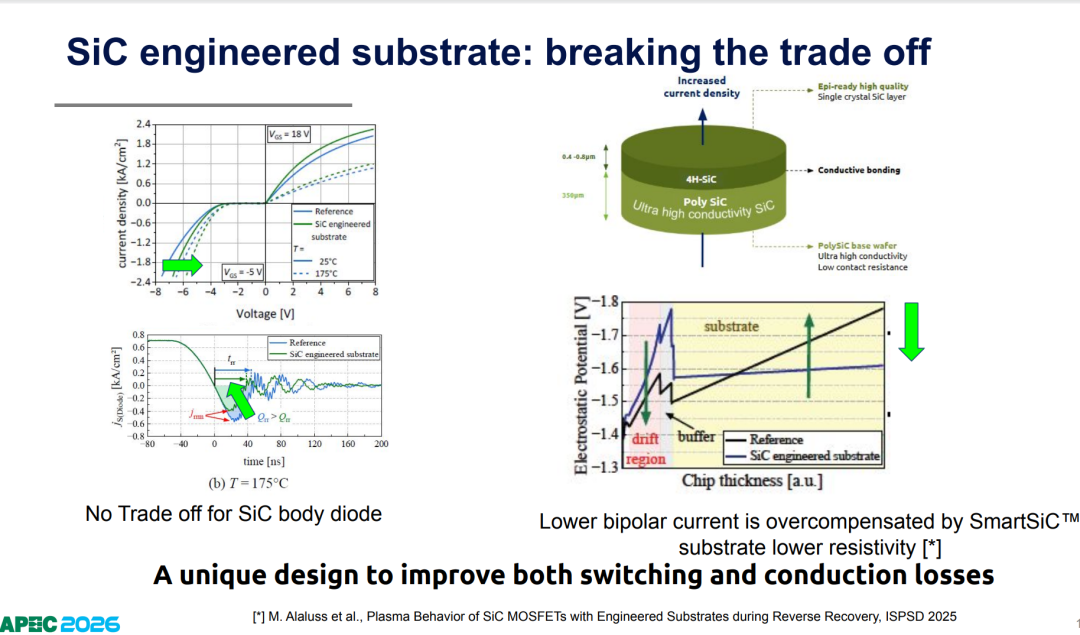

4. 無性能取舍No Trade


5. SmartSiC 依靠超低阻襯底補償負面影響，可同步優化導通損耗、反向恢復開關損耗。
6. 整機效率提升
   滿載工況下變換器整機效率預計提升約 0.5%，對車載、儲能、電網大功率變流器收益明顯。

（二）可靠性與應用優勢

雙極退化耐受能力更強，功率循環可靠性提升；

無需額外外接二極管，縮小整機功率模塊 / PCB 體積，輕量化設計；

兼容全部現有 SiC 功率器件制造工藝與芯片設計，產線改造成本低。

（三）制造、供應鏈與綠色低碳優勢

供應鏈靈活可控：單晶源片可 10 次重復利用，大幅降低單晶 SiC 襯底耗材依賴，緩解 SiC 單晶供給瓶頸；

低碳環保：襯底生產階段二氧化碳足跡降至傳統方案 1/4，降低芯片制造碳排放；

大批量量產能力：成熟 SmartCut?工藝支撐大規模商業化生產，適配功率半導體量產需求。
