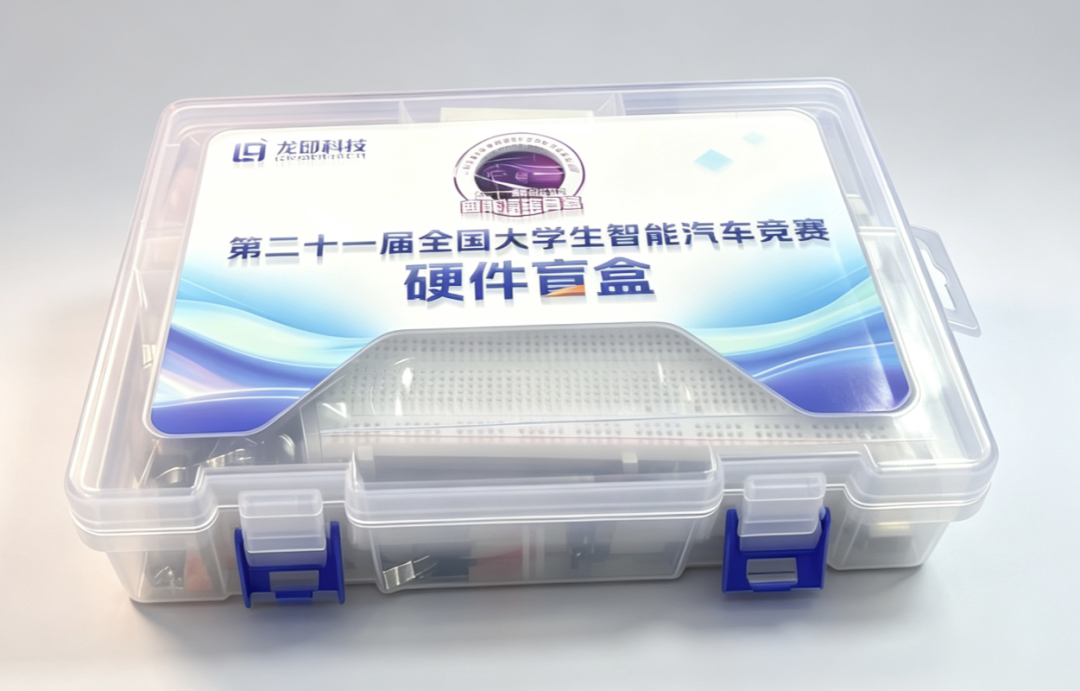

根據 第二十一屆全國大學生智能車競賽盲盒任務說明[1] 以及智能車競賽硬件盲盒參賽手冊[2] ，為了便于參賽隊伍準備現場盲盒任務，下面給出盲盒任務物料清單以及八個基于NE555的基本實驗內容，參賽隊伍可以準備相應的理論和實驗能力，便于順利完成現場給定的盲盒任務。

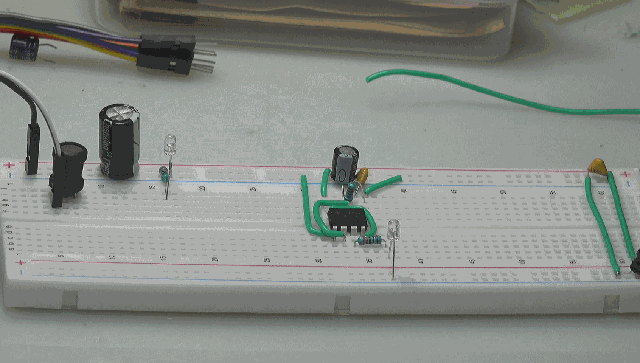

??NE555雙閃燈電路。
??硬件盲盒電源需要從參賽車模電機驅動接口引出，參賽隊伍現場通過設置電機 PWM 驅動參數，能夠不同占空比的驅動功率信號為現場硬件盲盒電路提供合適電源。如果現場不便直接使用車模作品電路板提供 PWM 功率信號，也可以使用與車模相同的電路板獨立完成輸出PWM 功率信號。
??輸出信號能夠通過 100mil 插針引入現場面包板中，使用現場提供的電子器件完成電路電源的搭建。實驗電路最終所需要的工作電源范圍在 4.5 V 到12V之間。
注意：所有自備供電設備需提前檢查，杜絕漏電、短路、接口損壞等安全隱患，賽場不提供自備設備檢修服務。
??依托現有元器件，采用 5V 供電，以 NE555 芯片為核心，在面包板上搭建硬件盲盒實驗電路，完成對應實驗功能。

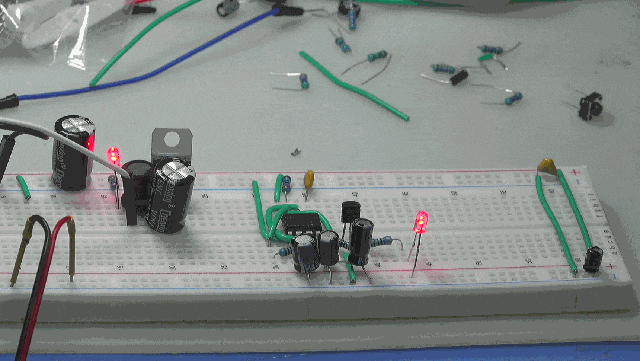

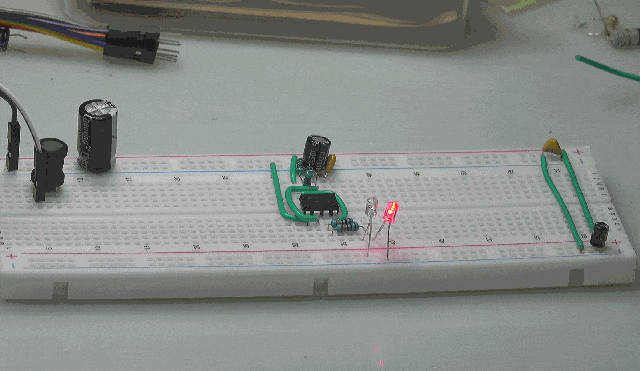

??使用NE555搭建相關電路，實現兩路 LED 交替循環點亮閃爍的狀態 （部分器件參考：10nf電容、100k電阻、2k電阻、4.7uf電容、200R電阻）。
??實現兩個LED燈交替閃爍狀態。頻率在 0.5Hz至5Hz之間都可以。

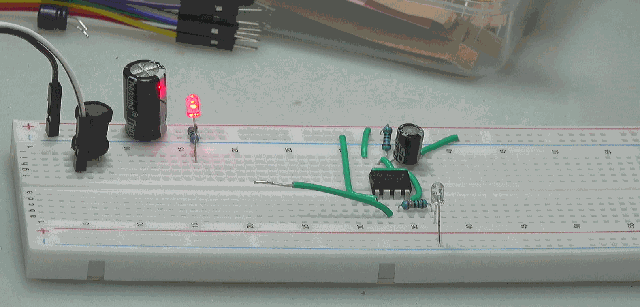

??NE555延時啟動電路。
??硬件盲盒電源需要從參賽車模電機驅動接口引出，參賽隊伍現場通過設置電機 PWM 驅動參數，能夠不同占空比的驅動功率信號為現場硬件盲盒電路提供合適電源。如果現場不便直接使用車模作品電路板提供 PWM 功率信號，也可以使用與車模相同的電路板獨立完成輸出PWM 功率信號。
??輸出信號能夠通過 100mil 插針引入現場面包板中，使用現場提供的電子器件完成電路電源的搭建。實驗電路最終所需要的工作電源范圍在 4.5 V 到12V之間。
注意：所有自備供電設備需提前檢查，杜絕漏電、短路、接口損壞等安全隱患，賽場不提供自備設備檢修服務。
??依托現有元器件，采用 5V 供電，以 NE555 芯片為核心，在面包板上搭建硬件盲盒實驗電路，完成對應實驗功能。

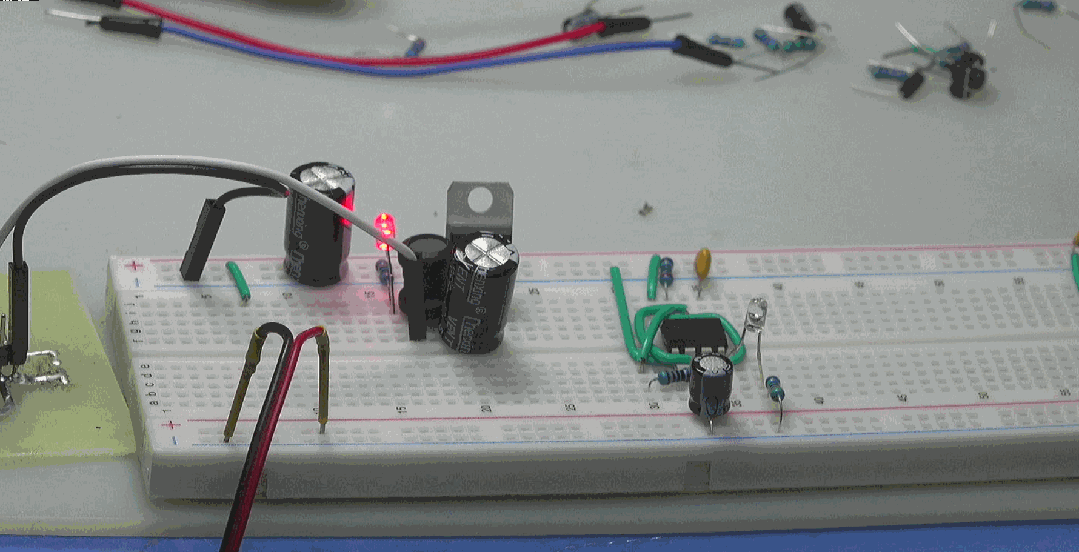

??使用NE555搭建相關電路，設備上電后等待預設時長，NE555 工作并點亮 LED （部分器件參考：10uf電容、470k電阻） 。
??接通電源后，電路延時啟動，LED 延遲點亮，實現緩啟動效果。延遲時間在 0.5秒到5秒之間都可以。
??NE555觸摸延時開關電路。
??硬件盲盒電源需要從參賽車模電機驅動接口引出，參賽隊伍現場通過設置電機 PWM 驅動參數，能夠不同占空比的驅動功率信號為現場硬件盲盒電路提供合適電源。如果現場不便直接使用車模作品電路板提供 PWM 功率信號，也可以使用與車模相同的電路板獨立完成輸出PWM 功率信號。
??輸出信號能夠通過 100mil 插針引入現場面包板中，使用現場提供的電子器件完成電路電源的搭建。實驗電路最終所需要的工作電源范圍在 4.5 V 到12V之間。
注意：所有自備供電設備需提前檢查，杜絕漏電、短路、接口損壞等安全隱患，賽場不提供自備設備檢修服務。
??依托現有元器件，采用 5V 供電，以 NE555 芯片為核心，在面包板上搭建硬件盲盒實驗電路，完成對應實驗功能。

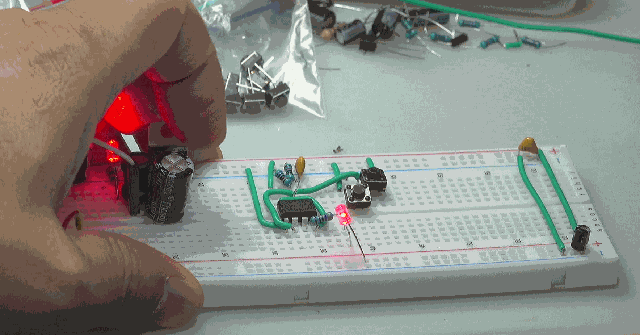

??使用NE555搭建相關電路，實現手指觸摸后，LED點亮延時一段時間，LED自動熄滅（部分器件參考：1uf電容、1M電阻、100uf電容）。
??觸摸 NE555 觸發引腳，LED 點亮，延時一段時間后自動熄滅。延遲時間在0.5秒到5秒之間都可以。
??NE555按鍵自鎖電路。
??硬件盲盒電源需要從參賽車模電機驅動接口引出，參賽隊伍現場通過設置電機 PWM 驅動參數，能夠不同占空比的驅動功率信號為現場硬件盲盒電路提供合適電源。如果現場不便直接使用車模作品電路板提供 PWM 功率信號，也可以使用與車模相同的電路板獨立完成輸出PWM 功率信號。
??輸出信號能夠通過 100mil 插針引入現場面包板中，使用現場提供的電子器件完成電路電源的搭建。實驗電路最終所需要的工作電源范圍在 4.5 V 到12V之間。
注意：所有自備供電設備需提前檢查，杜絕漏電、短路、接口損壞等安全隱患，賽場不提供自備設備檢修服務。
??依托現有元器件，采用 5V 供電，以 NE555 芯片為核心，在面包板上搭建硬件盲盒實驗電路，完成對應實驗功能。

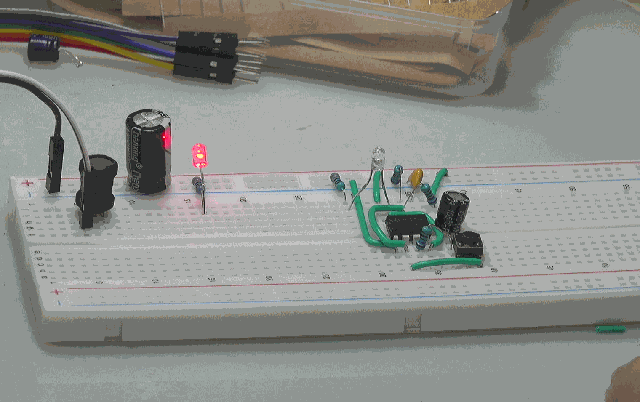

??使用NE555搭建相關電路，實現按鍵狀態自鎖，單次按鍵切換 LED 工作狀態，實現亮滅循環 （部分器件參考470k電阻、1m電阻、100nf電容）。
??按下按鍵 LED 點亮，再次按下按鍵 LED 熄滅，循環切換狀態。
??NE555舵機控制電路。
??硬件盲盒電源需要從參賽車模電機驅動接口引出，參賽隊伍現場通過設置電機 PWM 驅動參數，能夠不同占空比的驅動功率信號為現場硬件盲盒電路提供合適電源。如果現場不便直接使用車模作品電路板提供 PWM 功率信號，也可以使用與車模相同的電路板獨立完成輸出PWM 功率信號。
??輸出信號能夠通過 100mil 插針引入現場面包板中，使用現場提供的電子器件完成電路電源的搭建。實驗電路最終所需要的工作電源范圍在 4.5 V 到12V之間。
注意：所有自備供電設備需提前檢查，杜絕漏電、短路、接口損壞等安全隱患，賽場不提供自備設備檢修服務。
??依托現有元器件，采用 5V 供電，以 NE555 芯片為核心，在面包板上搭建硬件盲盒實驗電路，完成對應實驗功能。
??使用NE555搭建相關電路，實現電源開啟后能夠控制舵機旋轉一定角度，舵機旋轉即可（部分器件參考：10k電阻、47k電阻、100nf電容）。

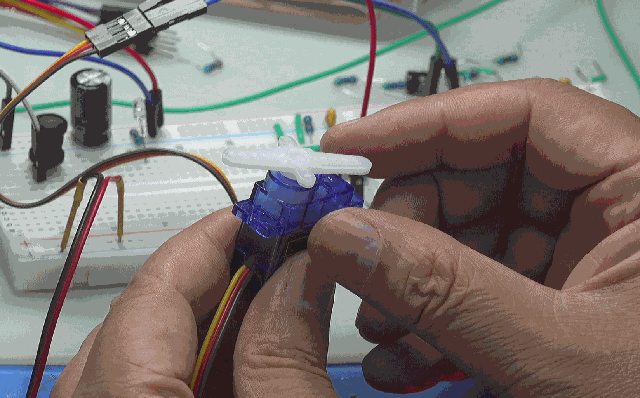

??接通電源后，舵機自動旋轉至任意角度。首先，在斷電的情況下，用手將舵機旋轉至最左邊。然后接通電源，舵機會自動向右旋轉一定角度。
??NE555閃爍燈電路。
??硬件盲盒電源需要從參賽車模電機驅動接口引出，參賽隊伍現場通過設置電機 PWM 驅動參數，能夠不同占空比的驅動功率信號為現場硬件盲盒電路提供合適電源。如果現場不便直接使用車模作品電路板提供 PWM 功率信號，也可以使用與車模相同的電路板獨立完成輸出PWM 功率信號。
??輸出信號能夠通過 100mil 插針引入現場面包板中，使用現場提供的電子器件完成電路電源的搭建。實驗電路最終所需要的工作電源范圍在 4.5 V 到12V之間。
注意：所有自備供電設備需提前檢查，杜絕漏電、短路、接口損壞等安全隱患，賽場不提供自備設備檢修服務。
??依托現有元器件，采用 5V 供電，以 NE555 芯片為核心，在面包板上搭建硬件盲盒實驗電路，完成對應實驗功能。
??使用NE555搭建相關電路，實現輸出方波信號驅動 LED 周期性閃爍 （部分器件參考：10k電阻、47k電阻、100uf電容）。
??實現 LED 周期性亮滅閃爍。頻率在 0.5Hz至5Hz之間都可以。
??NE555呼吸燈電路。
??硬件盲盒電源需要從參賽車模電機驅動接口引出，參賽隊伍現場通過設置電機 PWM 驅動參數，能夠不同占空比的驅動功率信號為現場硬件盲盒電路提供合適電源。如果現場不便直接使用車模作品電路板提供 PWM 功率信號，也可以使用與車模相同的電路板獨立完成輸出PWM 功率信號。
??輸出信號能夠通過 100mil 插針引入現場面包板中，使用現場提供的電子器件完成電路電源的搭建。實驗電路最終所需要的工作電源范圍在 4.5 V 到12V之間。
注意：所有自備供電設備需提前檢查，杜絕漏電、短路、接口損壞等安全隱患，賽場不提供自備設備檢修服務。
??依托現有元器件，采用 5V 供電，以 NE555 芯片為核心，在面包板上搭建硬件盲盒實驗電路，完成對應實驗功能。
??使用NE555搭建相關電路，實現 LED 呼吸燈效果，亮度由暗至亮、再由亮至暗循環變化 （部分器件參考：1uf電容、10k電阻、27k電阻、100uf電容、47k電阻）。
??實現 LED 呼吸燈漸變效果。變化頻率在0.5Hz至5Hz之內都可以。
??NE555雙腳觸摸開關電路。
??硬件盲盒電源需要從參賽車模電機驅動接口引出，參賽隊伍現場通過設置電機 PWM 驅動參數，能夠不同占空比的驅動功率信號為現場硬件盲盒電路提供合適電源。如果現場不便直接使用車模作品電路板提供 PWM 功率信號，也可以使用與車模相同的電路板獨立完成輸出PWM 功率信號。
??輸出信號能夠通過 100mil 插針引入現場面包板中，使用現場提供的電子器件完成電路電源的搭建。實驗電路最終所需要的工作電源范圍在 4.5 V 到12V之間。
注意：所有自備供電設備需提前檢查，杜絕漏電、短路、接口損壞等安全隱患，賽場不提供自備設備檢修服務。
??依托現有元器件，采用 5V 供電，以 NE555 芯片為核心，在面包板上搭建硬件盲盒實驗電路，完成對應實驗功能。
??使用NE555搭建相關電路，實現通過兩個鈕子開關，分別實現 LED 點亮與熄滅。
?? 通過兩個鈕子開關分別控制 LED 燈的點亮與熄滅。
