高速 PCB 高速信號換層時，真正容易被忽略的，是回流路徑
很多 PCB 功能測試明明正常，到了高速眼圖、輻射發射或整機聯調階段卻開始出問題。原因不一定藏在芯片或軟件里，也可能只是高速信號換層時，設計者只照顧了信號過孔，卻沒給回流電流留一條足夠短的路。
在 PCB 上，過孔看起來只是一個“把線從這一層帶到另一層”的連接點。從直流連通性看，信號網絡接通了，板子往往也能啟動；但從高速信號角度看，事情并沒有結束。
信號路徑換了層，回流路徑也必須完成一次過渡。若附近沒有合適的回流通道，返回電流就可能繞到更遠的地過孔、連接點或去耦路徑。這一段看不見的“繞路”，會放大電流環路，也會給阻抗、串擾和 EMC 留下隱患。

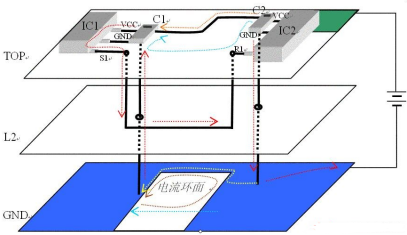

圖 1 信號路徑與參考平面共同構成完整回路；信號換層時，回流路徑也需要過渡
低速或直流分析里，我們容易把注意力全部放在“這根線從哪里到哪里”。但對邊沿很快的數字信號和射頻信號來說，真正傳播的是由走線與參考平面共同約束的電磁能量。
走線負責去程，參考平面承擔主要回流。兩者共同構成閉合回路。高頻回流通常傾向于貼近信號走線下方分布，因為這條路徑的環路電感更小。所以，判斷一根高速線是否“走得好”，不能只看線寬、間距和長度，還要看它下面的參考平面是否連續。
如果走線跨過平面開槽、地縫或不同參考區域，回流無法繼續貼著信號前進，就會被迫繞行。即使原理圖網絡沒有任何錯誤，板級電磁環境也已經發生了變化。

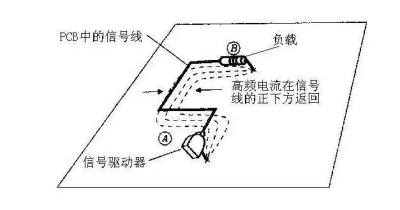

圖 2 回流路徑一旦繞遠，信號與回流之間包圍的環路面積會增大
假設一根高速信號從頂層通過信號過孔進入內層。信號電流可以沿銅壁垂直向下，但原來貼著頂層走線下方流動的返回電流，也必須找到垂直過渡通道。
當前后參考平面都是同一個 GND 網絡時，在信號過孔附近增加接地過孔，可以把兩個地參考層更短地連接起來。這樣，回流電流不必跑到遠處尋找通道，信號過孔附近的電磁場也更容易保持連續。
如果不放回流地過孔，或者地過孔離得太遠，返回電流就可能走更長的路徑。路徑變長意味著環路電感與環路面積上升，過孔區域的阻抗不連續也可能更明顯。
圖 3 信號過孔與參考平面形成垂直過渡結構，附近地過孔可為回流提供更短通道
“板子能啟動”只能說明功能鏈路在當前條件下基本成立，并不能證明高速通道的回流、阻抗和輻射都處在理想狀態。
數字接收端通常有一定噪聲容限。某些回流繞路造成的反射、振鈴或串擾，還沒有超過邏輯閾值時，功能測試可能看不出明顯異常。但輻射發射測試關注的是更寬的頻段；換層處增大的電流環路，可能成為更有效的輻射源。
因此，這類問題常以三種方式出現：
?功能正常，但輻射發射超標：某些時鐘或高速接口對應頻點出現明顯峰值。
?單板正常，裝進整機后變差：線纜、外殼和結構件改變了耦合路徑，原本不明顯的問題被放大。
?低速模式正常，高速模式不穩定：邊沿變快后，回流路徑與過孔不連續帶來的影響更突出。
工程判斷：板子能跑，不等于高速路徑健康；網絡導通，也不等于回流連續。
凡億技術資料中的 HFSS 過孔模型，對地過孔直徑、與信號過孔的距離及數量進行了對比。在該模型的邊界條件下，地過孔更靠近信號過孔、合理增加地過孔數量，有助于改善過孔結構的傳輸表現。
但這不能被簡化成“任何位置都要多打一圈地孔”。真實 PCB 還要同時考慮信號上升時間、工作頻段、疊層、過孔長度、反焊盤尺寸、差分結構、布線密度和板廠工藝。位置不合理的地過孔，可能擠壓信號過孔的反焊盤或破壞對稱性；數量增加也不能修復已經跨過地縫的走線。
對普通高速數字信號，優先目標是讓回流過孔“靠近、同網絡、路徑短”；對高速 SerDes、射頻和高密度連接器過渡區，則應結合阻抗約束、場仿真或實測結果確定結構。

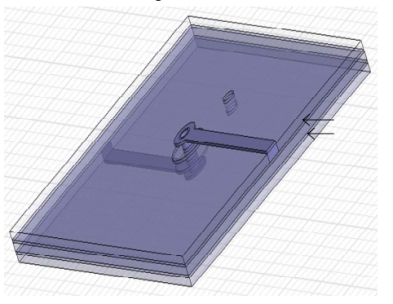

圖 4 過孔區域可通過三維電磁模型分析回損、插損和局部結構變化
1.先確認換層前的參考平面。不要只看信號在哪一層，要看它主要參考哪一層 GND 或電源平面。
2.再確認換層后的參考平面。前后參考層是否連續、是否屬于同一網絡，是決定回流過渡方式的前提。

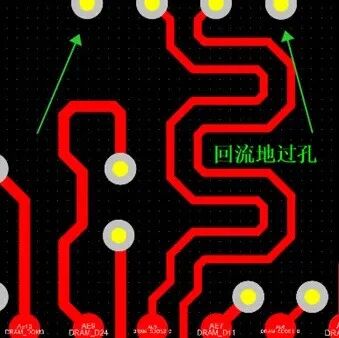

3.同一 GND 參考層之間，優先就近放回流地過孔。距離越近，返回電流越不需要繞路；差分對附近的回流結構還要保持對稱。
4.參考從 GND 換到電源平面時，不要只會補地孔。此時回流需要在兩個參考網絡之間過渡，應結合就近去耦電容及實際疊層判斷。
5.檢查走線有沒有跨分割、地縫或參考平面空洞。地過孔只能提供垂直通道，不能把被切斷的參考平面自動補回來。
6.最后做 DRC、制造和驗證檢查。同時確認過孔孔徑、焊盤、反焊盤、間距、阻抗與板廠能力；關鍵鏈路再結合仿真、TDR、眼圖或 EMC 測試驗證。
老師在檢查高速板時，真正想看到的不是設計者背出“高速信號旁邊要放地孔”，而是能把這條信號的去程、參考平面和回流過渡完整講出來。
面對一個換層點，至少要能回答三個問題：
?信號換層前后分別參考哪一層？先把疊層與信號路徑對應起來。
?回流電流通過什么結構完成垂直過渡？是同網絡地過孔，還是參考平面間的去耦路徑？
?如果拿掉這顆回流過孔，電流會繞到哪里？能畫出替代路徑，才算真正理解風險。

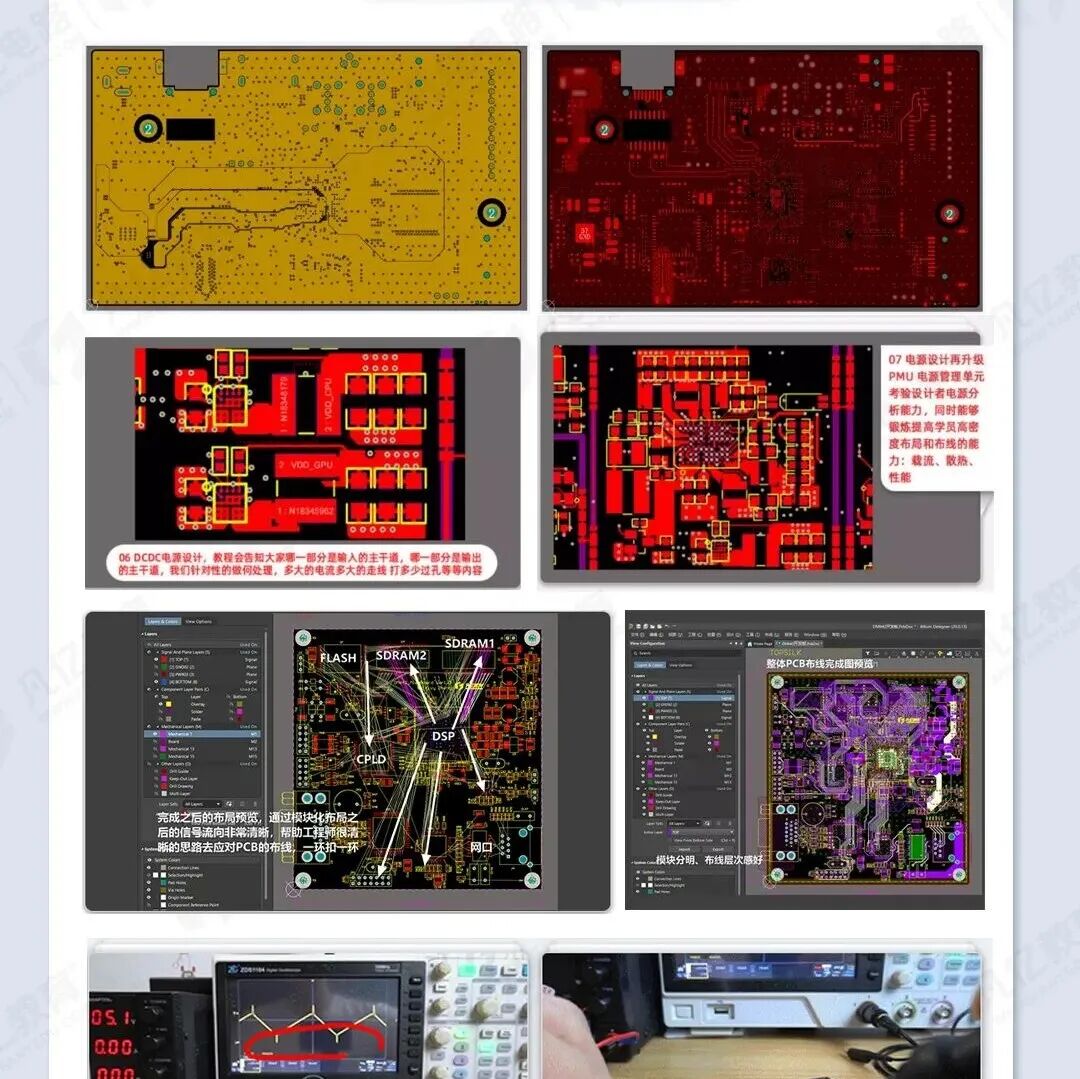

在凡億教育的 PCB 與 EMC 項目訓練中，改板不會只檢查線寬、間距和軟件規則。老師還會要求學員沿著真實信號路徑標出參考平面、換層位置和回流通道，再結合 DRC、仿真或測試結果復盤。這種訓練的重點，是把“記住一條規則”變成“能夠解釋并驗證一個工程判斷”。
下一次看到高速信號換層，不要只盯著中間那顆信號過孔。把視線往旁邊移一點：回流電流有沒有一條能跟得上信號的短路徑？
很多 EMC 問題，并不是原理圖畫錯了，也不是芯片選錯了，而是設計過程中只看見了信號，沒有看見完整的電流回路。
