高功率激光、紅外光學窗口、極端環境電子器件等前沿領域的快速發展，對高性能光學材料提出了更高的性能要求。金剛石具備高熱導率、超高硬度、優異化學穩定性及紫外至遠紅外超寬透光波段，是極具應用前景的高端光學材料。受尺寸、成本、產能限制，天然金剛石難以滿足規模化工業應用，化學氣相沉積（CVD）制備大尺寸高品質金剛石，已然成為行業重點研究方向。
其中，直流電弧等離子體噴射CVD技術沉積效率高、適配大面積薄膜制備，是金剛石合成的主流優質工藝。但金剛石與基底的界面應力失配問題，始終造成大尺寸薄膜易開裂、制備穩定性差的問題，是制約其產業化應用的關鍵技術壁壘。

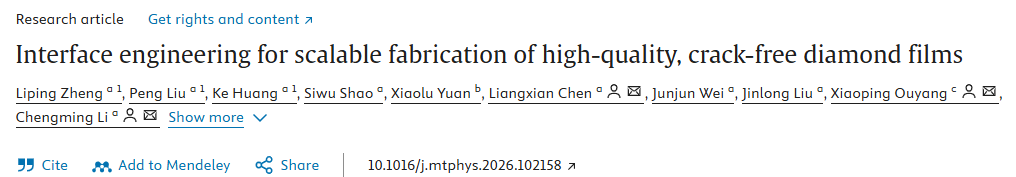

針對這一行業痛點，北京科技大學李成明教授、魏俊俊研究團隊創新提出基于界面工程的復合基底全新設計方案，成功攻克大面積、無裂紋、高質量自支撐金剛石薄膜的規模化制備難題，為該領域產業化發展提供了全新技術路徑。相關研究成果以“Interface engineering for scalable fabrication of high-quality, crack-free diamond films”為題，正式發表于知名期刊《Materials Today Physics》。
目前傳統單一基底均存在明顯技術缺陷：石墨基底易被高能氫等離子體刻蝕損傷，鈦中間層在長期高溫生長過程中易失效剝落，鉬基底則無法實現金剛石薄膜的自主剝離，難以制備自支撐金剛石材料。為解決上述問題，研究團隊在石墨基底表面依次沉積鈦（Ti）、鉬（Mo）雙層薄膜，創新性構建出Mo-Ti-Graphite（MTG）復合基底體系。
研究團隊依托直流電弧等離子體噴射CVD沉積實驗、微觀生長表征、光譜檢測分析技術，結合密度泛函理論（DFT）、分子動力學（MD）模擬計算，系統性探究了復合界面結構對金剛石成核生長、應力調控及薄膜自分離全過程的影響機制，厘清了各功能層的協同作用機理。
系列實驗與理論研究證實，MTG復合基底的雙層結構可實現功能互補、優勢協同。其中，外層鉬層能夠有效抵御高能氫粒子的等離子體侵蝕，為金剛石穩定成核提供優質界面，同時規避了鈦層過度碳化引發的提前失效問題；內層鈦層可顯著提升石墨基底與鉬層的界面結合強度，在高溫沉積過程中增強整體界面的抗應力性能。
在制備后期冷卻階段，石墨、鈦及其碳化物之間的熱膨脹系數差異會引發可控應力集中，促使裂紋優先在石墨-鈦界面有序產生，讓金剛石薄膜可完整、無損地自主脫離基底，高效獲得高性能自支撐金剛石結構。理論模擬計算進一步佐證了各界面材料的功能機制，明確了鉬層促形核、鈦層強結合、多層結構協同調控?zé)釕?yīng)力與斷裂行為的核心原理，為復合基底的界面設計優化提供了堅實的理論支撐。
圖文導讀

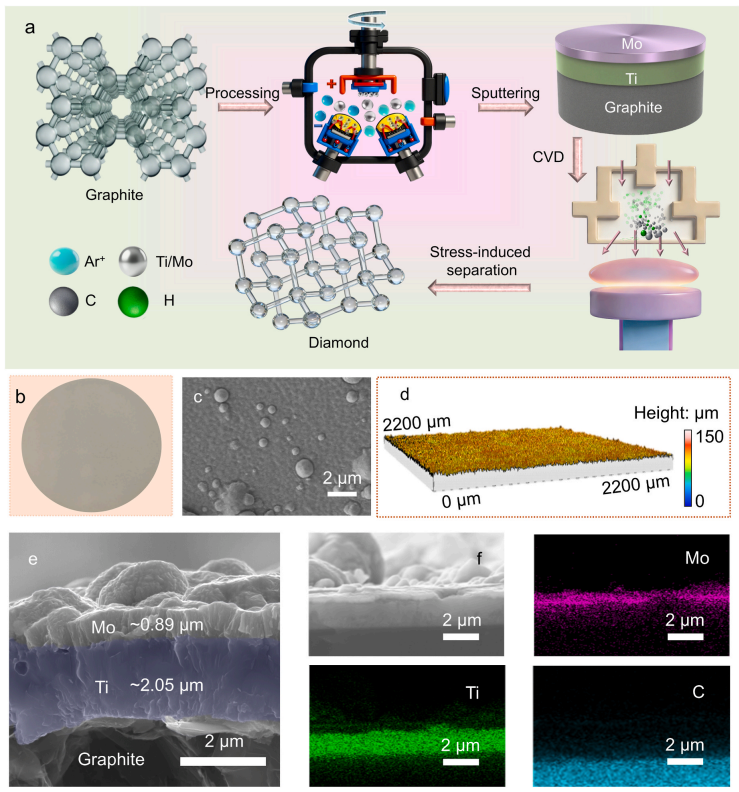

圖1. (a) MTG和無裂紋金剛石薄膜的制備示意圖。MTG的結構表征。(b) 光學顯微鏡頂視圖；(c)表面形態的掃描電子顯微鏡（SEM）圖像；(d) 共聚焦激光顯微鏡圖像；(e) 橫截面圖，以及相應的能譜（EDS）圖譜。

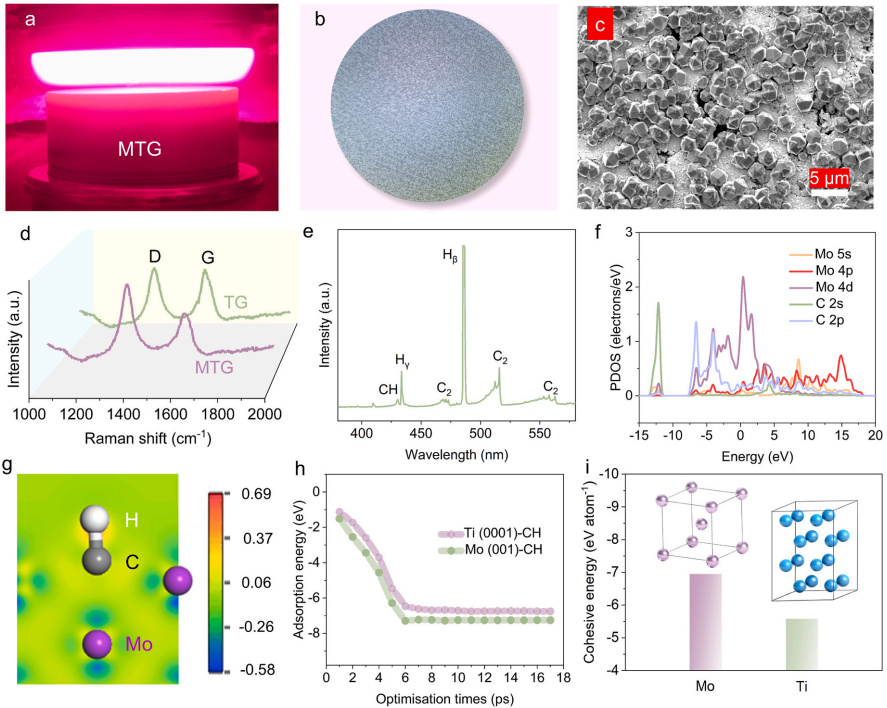

圖2. (a) 直流電弧等離子體的圖像。(b) MTG的光學形態。(c) MTG上金剛石的掃描電子顯微鏡（SEM）圖像。(d) 生長在不同基底上的金剛石的拉曼光譜（D：金剛石，G：石墨）。(e) 等離子體的光學發射光譜（OES）。(f) CH在Mo (001)上的部分密度泛函理論（PDOS）計算結果。(g) CH在Mo (001)表面吸附的電荷差密度。(h)CH自由基在Mo (001)和Ti (0001)表面的吸附能。(i) Mo (001)和Ti (0001)表面的凝聚能。
結語
依托這套全新的界面工程調控策略，研究團隊實現了5英寸大尺寸自支撐金剛石薄膜的穩定量產制備，薄膜無裂紋良品率可達80%，突破了大尺寸制備的質量瓶頸。所制備的光學級金剛石薄膜平均厚度達1.5毫米，經精密拋光后，在10.6微米紅外特征波長下的透光率高達70.4%，基本達到天然Ⅱa型單晶金剛石的理論透光極限。同時，該人工合成金剛石具備低氮雜質含量、優異的晶體完整性與超高表面平整度，光學綜合性能優異，適配高端光學場景應用需求。此外，研發團隊驗證了該復合石墨基底可回收重復利用，能夠有效降低金剛石薄膜的制備成本，具備極佳的產業化經濟性。
該研究跳出了傳統優化沉積速率、微調工藝參數的固有研發思路，通過重構基底界面結構，賦予生長界面穩定成核生長、動態應力緩釋、可控自主分離的多重核心功能，從根源上解決了大尺寸金剛石薄膜易開裂、難剝離、良品率低的行業難題。此次提出的MTG復合基底設計方案，不僅充分驗證了界面工程調控技術在高品質金剛石制備中的核心價值，更為大面積光學級自支撐金剛石薄膜的工業化、規模化制造，提供了高效、可行、低成本的全新技術路線。
