一塊PCB，真正的難點是什么？
是會不會點EDA軟件里的命令？
是能不能把所有網絡都連通？
還是在面對BGA、DDR、高速接口、電源分割、疊層與阻抗時，仍然知道為什么這樣布局、為什么這樣布線、如何驗證、怎樣保證能生產？
很多學習者和初級工程師卡住的地方，恰恰是最后這一層。
簡單的2層板做過一些，工具也會操作；但換成4層、6層甚至更多層的高速板，面對原理圖、接口、電源、存儲器和EMC約束，就很難建立完整的設計判斷。
行業正在變化：PCB不再只是“電氣連接載體”
AI服務器、高性能計算、智能汽車與高速通信的發展，正在把PCB推向更高層數、更高密度、更高頻率和更高功率。
TrendForce在2025年對新一代AI服務器PCB的分析中指出，部分平臺正采用超高層HDI、低損耗材料和更復雜的板級互連，信號完整性與傳輸穩定性也成為設計核心。SEMI在先進封裝議題中同樣把高速通信、低功耗、更寬內存帶寬、更低延遲和電源完整性列為AI/HPC系統必須共同解決的問題。
對多數PCB工程師而言，這并不意味著一開始就要挑戰幾十層板；它真正釋放的信號是：
行業需要的能力，正在從“會畫板”升級為“理解系統約束并完成工程化設計”。
你需要看懂原理圖和功能關系，掌握電源、接口、存儲器與高速信號模塊；還要理解疊層、阻抗、SI/PI、EMC、DFM/DFA，以及生產文件輸出和拼板等交付環節。
這也是為什么，學習高速PCB不能只刷軟件命令，更不能只照著一個案例臨摹。
1. 軟件會一點，設計判斷沒有形成
Altium Designer、Cadence Allegro、Mentor PADS都會一些操作，但拿到一份原理圖后，不知道如何拆分功能模塊，也不知道先布局什么、后布局什么。
2. 單個知識點聽懂了，換到真實項目不會用
知道DDR要等長、差分線要成對、阻抗要控制，但一到完整項目，就不知道這些規則如何與層疊、電源、空間、器件擺放和可制造性一起權衡。
3. 簡單板能完成，復雜板不敢下手
做過2層板，卻卡在BGA出線、SDRAM/DDR拓撲、高速接口、模數混合、電源分割以及4/6層板的層間規劃。
4. 只關注“畫完”，沒有工程交付意識
忽略封裝規范、光繪輸出、DFM/DFA、V-CUT、郵票孔、陰陽拼板等環節，板子在生產和裝配階段才暴露問題。
《凡億90天線上特訓班培訓大綱-2026年版》把學習路徑拆成三個遞進階段。
第一階段：1周打牢EDA工具基礎
課程提供Altium Designer、Cadence Allegro、Mentor PADS三款主流EDA軟件路徑，學員可三選一，先集中掌握約150項工具操作。
這一階段的目標不是把軟件菜單背下來，而是建立完成PCB工程所需的基本操作閉環：工程搭建、庫管理、布局布線、規則設置以及生產文件輸出。
第二階段：5周拆解32個模塊小項目
現代電子產品往往是多個成熟功能模塊的組合。課程不急著把學習者直接扔進一塊復雜大板，而是先把常見模塊逐一拆開：
- DCDC、LDO、PMU等電源模塊；
- USB 2.0/3.0、HDMI、RJ45、SATA、MIPI、VGA等接口；
- SDRAM、Flash/eMMC、DDR/DDR2/DDR3/DDR4等存儲單元；
- 差分線、阻抗、蛇形等長、菊花鏈/T點拓撲；

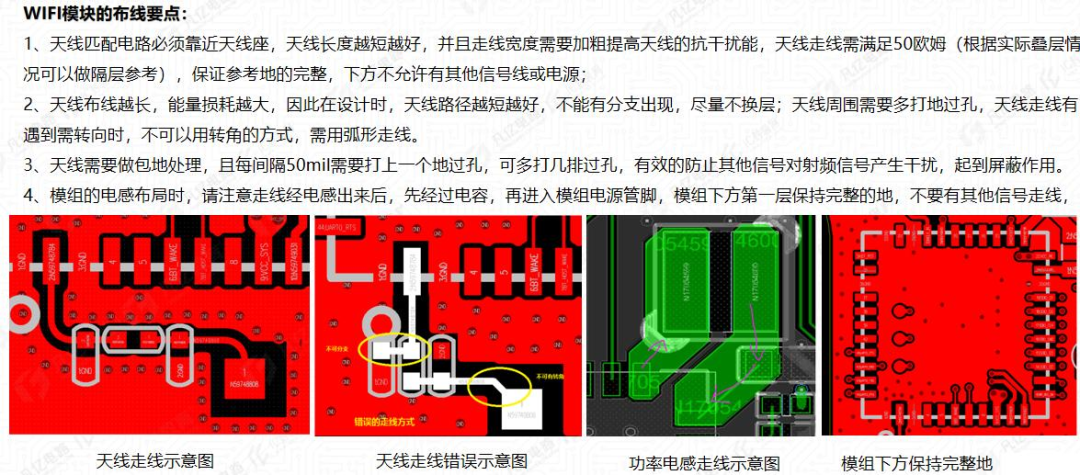

- RF射頻、光口/光耦、485/232、模數混合；
- BGA出線、電容擺放、屏蔽罩、電源分割與模塊化布局；
- SI/PI、EMC、DFM及工藝規范。

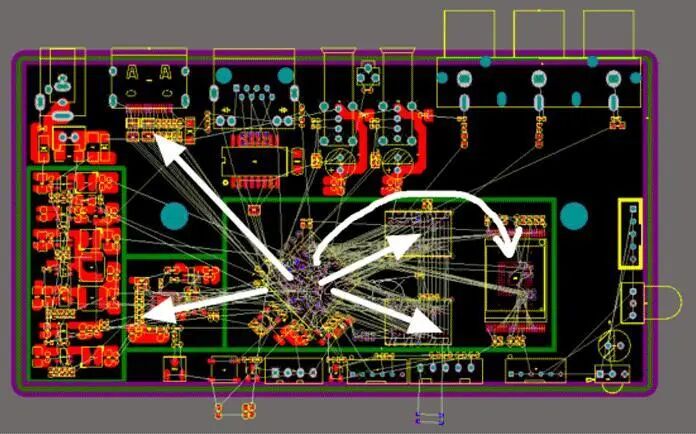

模塊化訓練的價值，在于建立可復用的設計框架。以后再遇到機頂盒、工控板、消費電子或其他產品時，你看到的不再只是一張復雜原理圖，而是一個個可以分析、約束和實現的功能單元。
第三階段：6周完成2/4/6層綜合項目
模塊學完后，再把知識放進完整工程中，由易到難完成3個綜合項目。

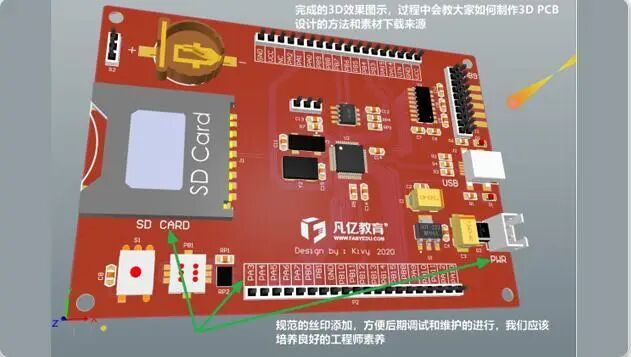

項目一：2層STM32入門最小系統開發板
項目從電子產品開發全流程出發，覆蓋PCB工程搭建、原理圖庫、原理圖設計、封裝庫管理、布局布線和生產文件輸出。
它解決的是“從零到一”的問題：讓新手不再停留在看視頻和記命令，而是完整走通一次2層板設計流程。
項目二：4層達芬奇開發板PCB設計

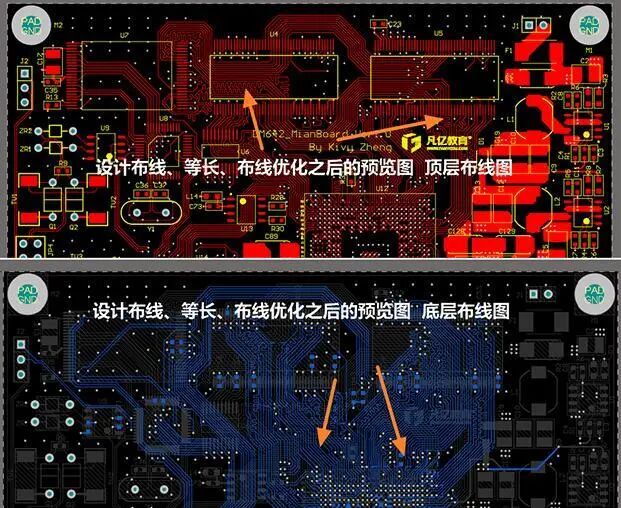

進入4層板后，復雜度明顯提高。項目加入BGA出線、SDRAM高速蛇形等長、拓撲結構創建和網口等常見高速模塊。
這一階段不只是“多了兩層”，而是開始訓練層疊規劃、高速約束、模塊間互連和復雜布局布線的綜合判斷。

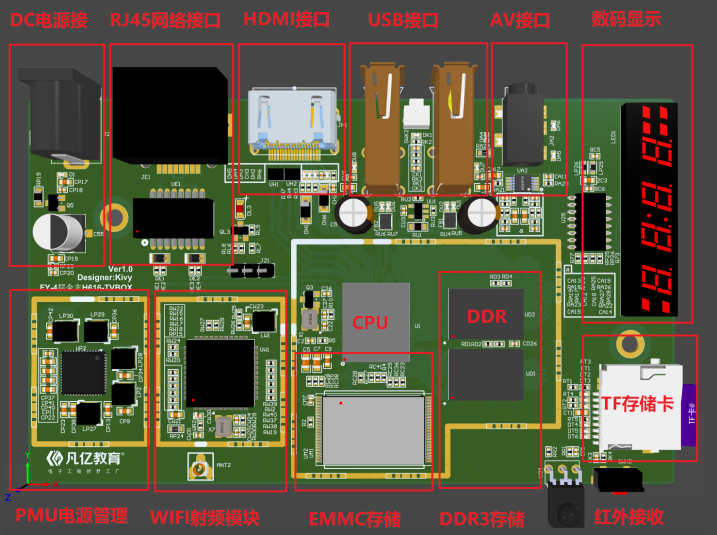

項目三：6層全志H3機頂盒PCB設計
6層全志H3機頂盒是綜合度更高的消費類項目。學習者需要進一步整合電源、存儲、接口、處理器與高速信號模塊，把此前拆解過的知識重新裝配成完整產品。
訓練重點是建立高速PCB的模塊化設計思維，以及在實際板框、器件、網絡和規則約束下做取舍的能力。

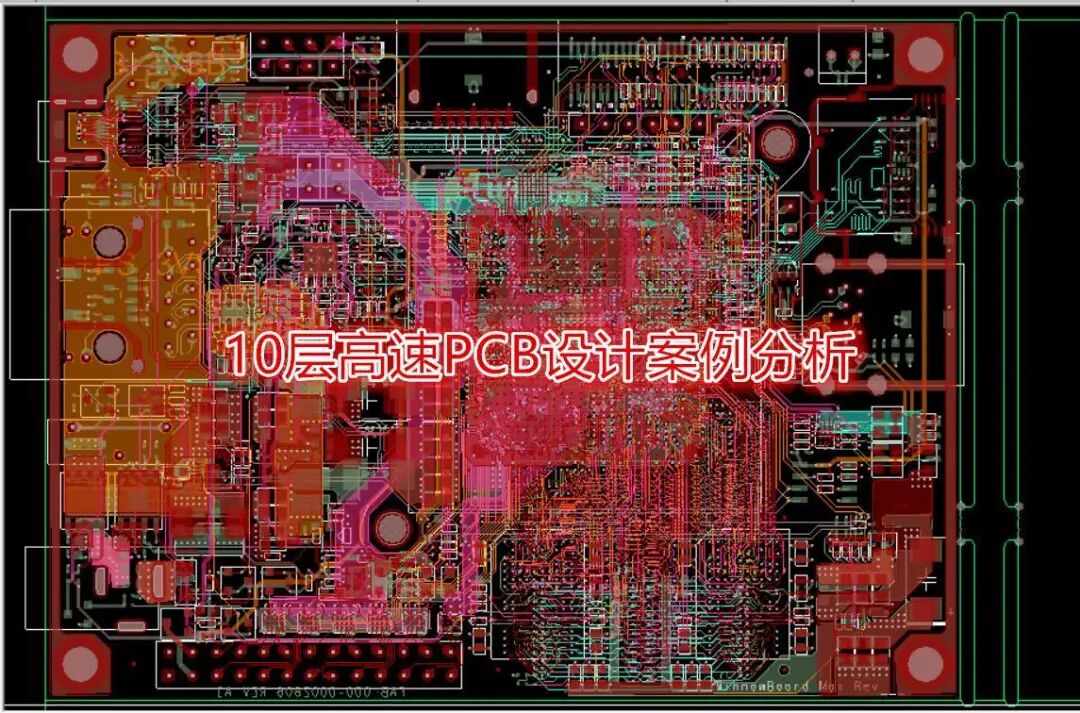

學會4層、6層之后，還能不能繼續做更多層？
層數增加，設計對象和約束會更復雜，但核心思路并不是推倒重來。

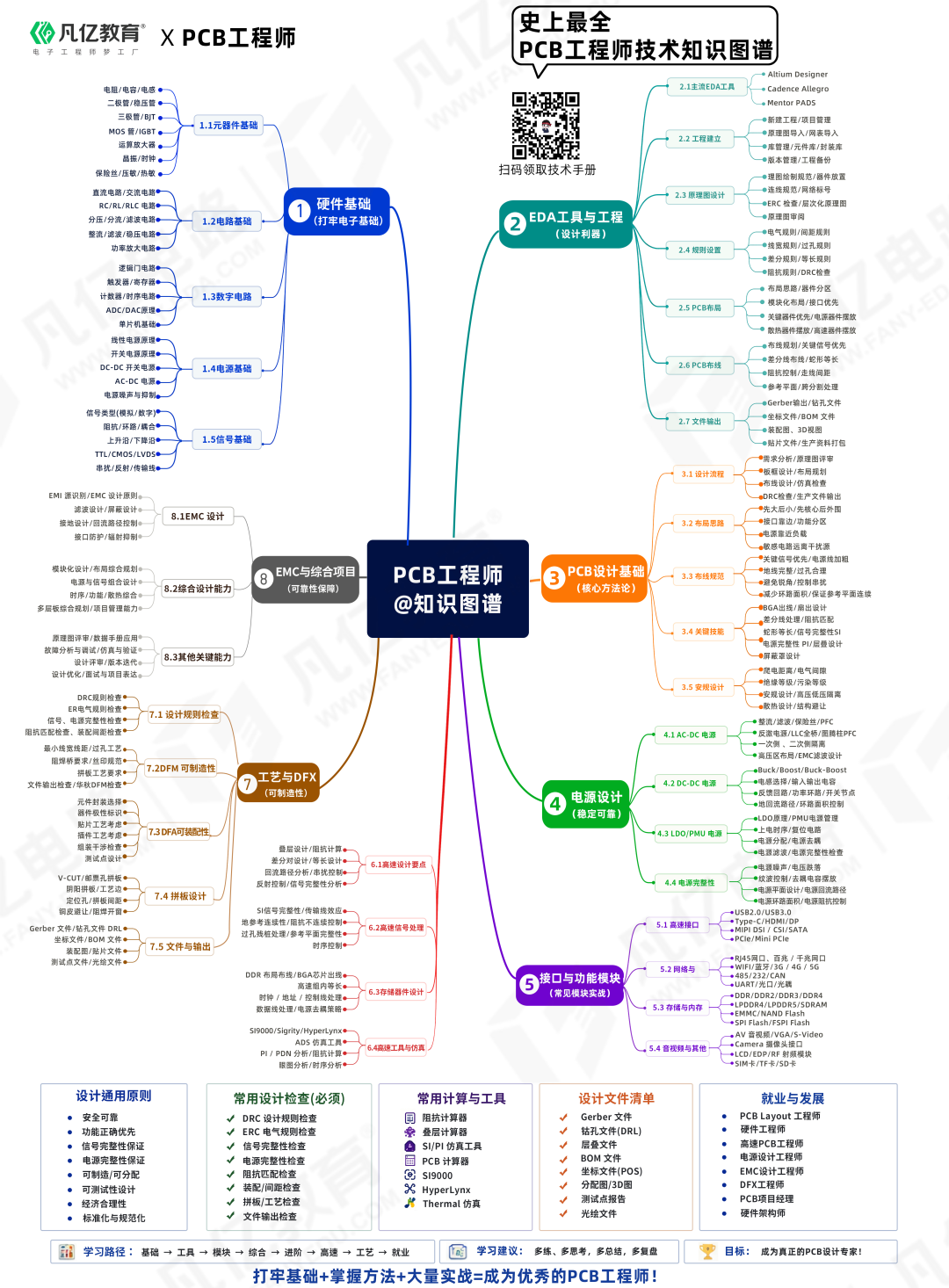

最終要形成的，不是一張“聽課記錄”，而是一條能力鏈
完成這套路徑后，學習目標集中在以下幾個方面：
1. 能看懂原理圖，理解常見電路與功能模塊；
2. 能獨立完成2層、4層、6層及更多層PCB設計；
3. 能處理USB、HDMI、RJ45、DP等常見高速接口；
4. 能完成AC-DC、DC-DC、LDO、PMU等電源模塊的布局布線；
5. 能處理SDRAM、Flash/eMMC、DDR系列存儲器單元；
6. 理解疊層、阻抗、SI/PI和EMC在PCB中的實際處理方法；
7. 具備DFM、DFA、光繪輸出和拼板等生產交付意識；
8. 能把模塊經驗遷移到新的工控、消費類和高速PCB項目中。
如果你也遇到下面這些問題：
- 只會簡單板，4/6層板不敢接；
- 會軟件操作，卻沒有完整設計思路；
- DDR、BGA、阻抗、高速接口一到項目就卡住；
- 想用3個月集中補齊高速PCB項目經驗；
可掃碼添加助教老師
備注：90天PCB
第34期--8月15日開班
領取《2026年版課程大綱》和學習路徑，對照判斷自己目前最缺的是工具、模塊，還是綜合項目能力。
