在《英飛凌Aurix2G TC3XX GETH模塊詳解》一文中我們詳細介紹了TC3xx芯片GETH模塊的硬件原理，在《【車載以太網】Eth Stack Bringup》一文實現了Eth Stack的Bring up, 在《【車載以太網】AUTOSAR架構下EthTrcv實戰詳解》一文介紹基于RTL8211F的EthTrcv的實戰調試經驗，《【車載以太網】AUTOSAR架構下TC3xx芯片是如何將一幀ETH報文發送出去的》一文介紹了AUTOSAR架構下TC3xx芯片是如何將一幀ETH報文發送出去的，《》一文介紹了AUTOSAR架構下TC3xx芯片是如何將一幀ETH報文接收上來的。我們將繼續深入ETH Stack的各個模塊的詳細實現， 本文將詳細分析AUTOSAR架構下TC3xx芯片是如何如何通過MDIO協議讀寫PYH寄存器的。
AUTOSAR BSW: Vector Davinci
MCAL: EB Infineon
HW Platform: TC3xx
Debug Tool: UDE

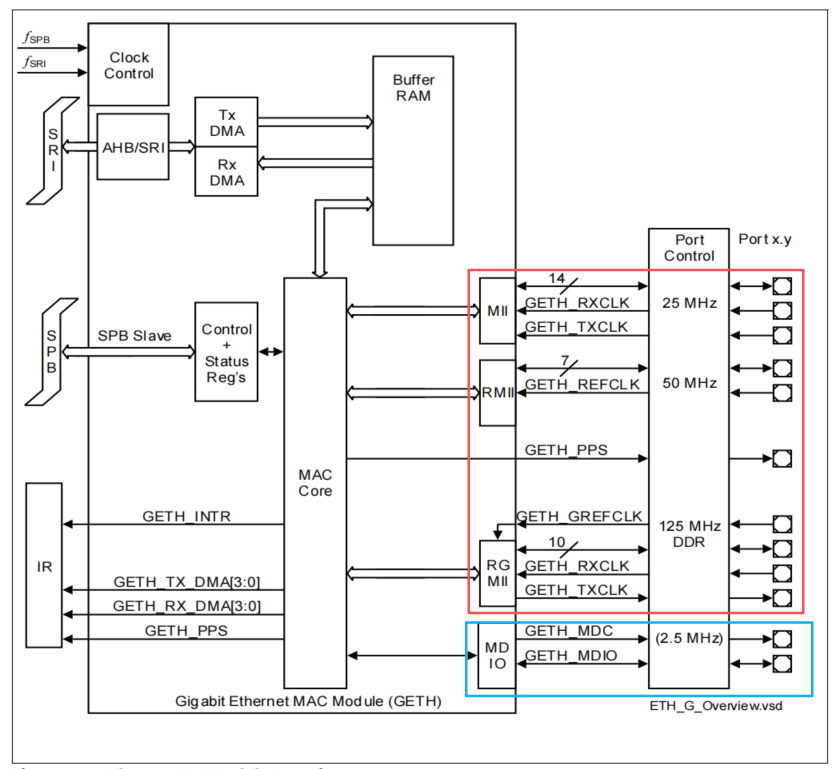

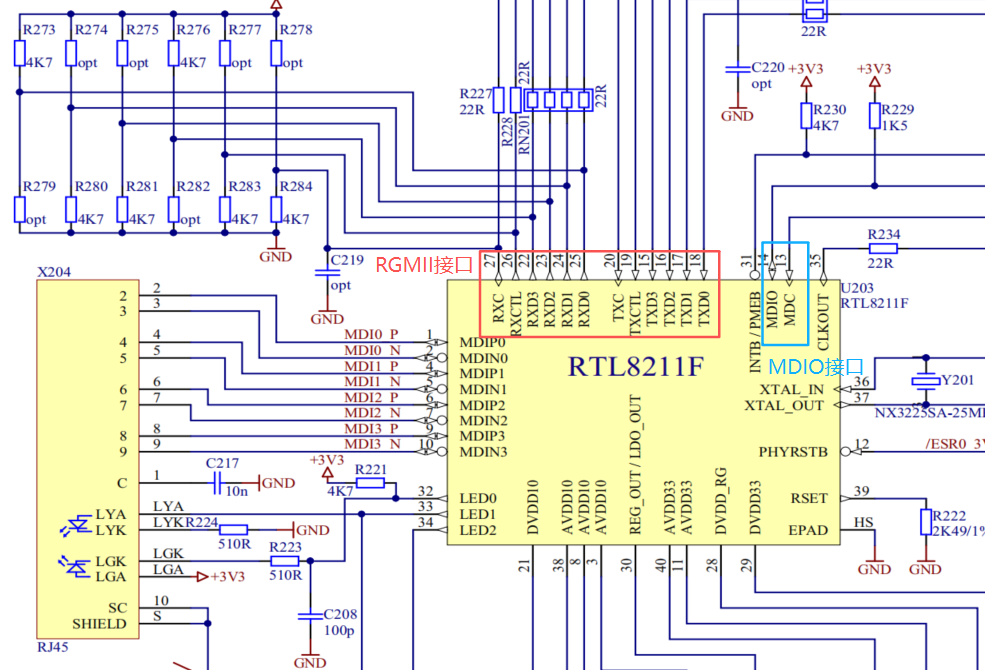

TC3xx芯片的MAC通過RGMII接口讀寫PYH芯片（RTL8211F）數據，通過MDIO控制PYH芯片（讀寫寄存器）。

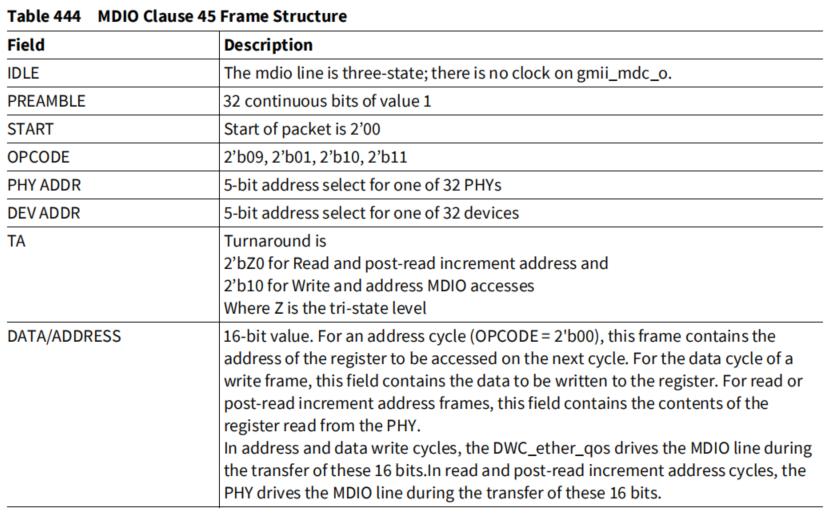

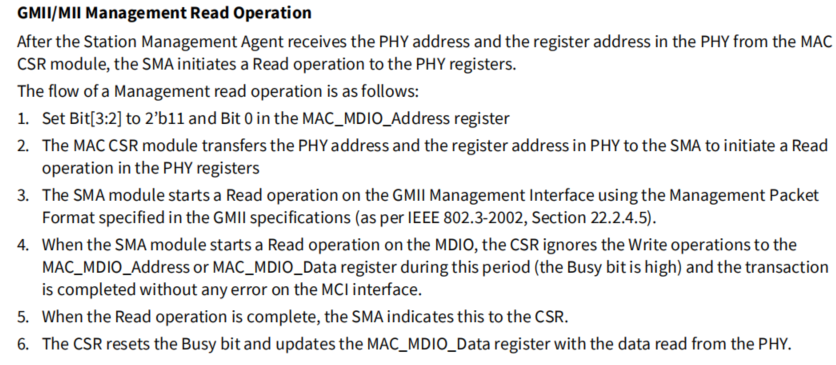

TC3xx芯片手冊中關于MDIO協議的描述

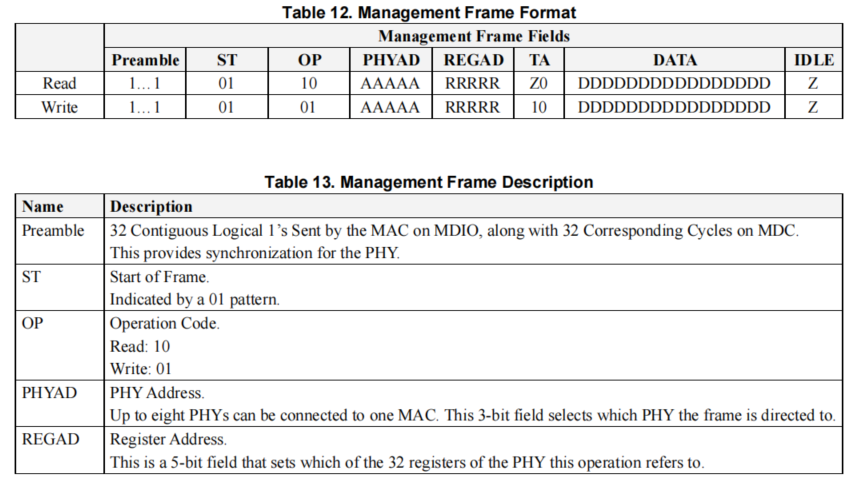

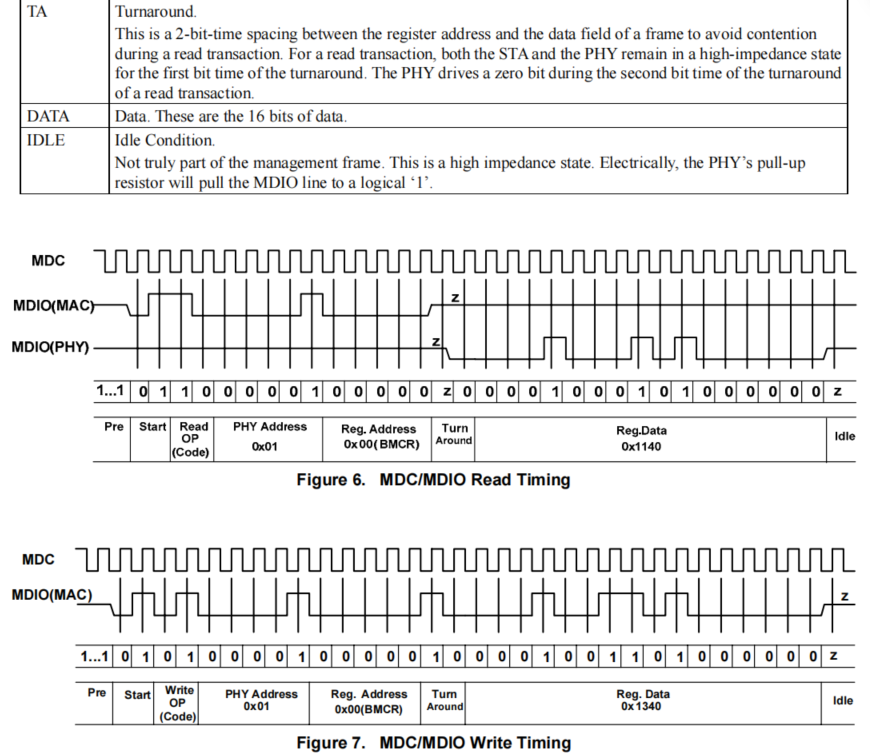

RTL8211F芯片手冊中關于MDIO協議的描述
前導碼 (Preamble / PRE)：32個連續“1”比特。用于讓PHY與MAC的管理時鐘（MDC）同步，為即將開始的操作做好準備。不過在某些實現中，這個字段是非必需的。
起始位 (Start of Frame / ST)：2位，固定為“01”。它標志著一次管理操作真正開始，并幫助接收方校準后續數據的邊界。
操作碼 (Operation Code / OP)：2位，定義本次操作的類型。 “01” 表示這是一個寫操作，“10” 表示這是一個讀操作。
PHY地址 (PHY Address / PHYAD)：5位，指定要與哪個PHY芯片通信。MDIO總線可以掛載多個PHY（最多32個），每個PHY都有唯一的地址，只有地址匹配的芯片才會響應后續的命令。
寄存器地址 (Register Address / REGAD)：5位，指定要訪問的PHY芯片內部的哪個寄存器（每個PHY最多32個寄存器）。
狀態轉換域 (Turnaround / TA)：2位，這是一個用于避免總線沖突的“安全間隔”。
讀操作：第一個TA周期，MAC將MDIO線設置為高阻態，釋放總線控制權；第二個TA周期，由被選中的PHY驅動MDIO線，輸出“0”作為響應。
寫操作：MAC在這2個周期內持續驅動MDIO線，輸出“10”。
數據域 (Data / DATA)：16位，承載真正讀或寫的數據。
寫操作：由MAC將這16位數據寫入PHY的指定寄存器。
讀操作：由PHY將這16位數據（指定寄存器的值）發送給MAC。
空閑狀態 (IDLE)：操作完成后，MDIO線會回到高阻態，通常由外部上拉電阻將其拉高，等待下一次通信的開始。

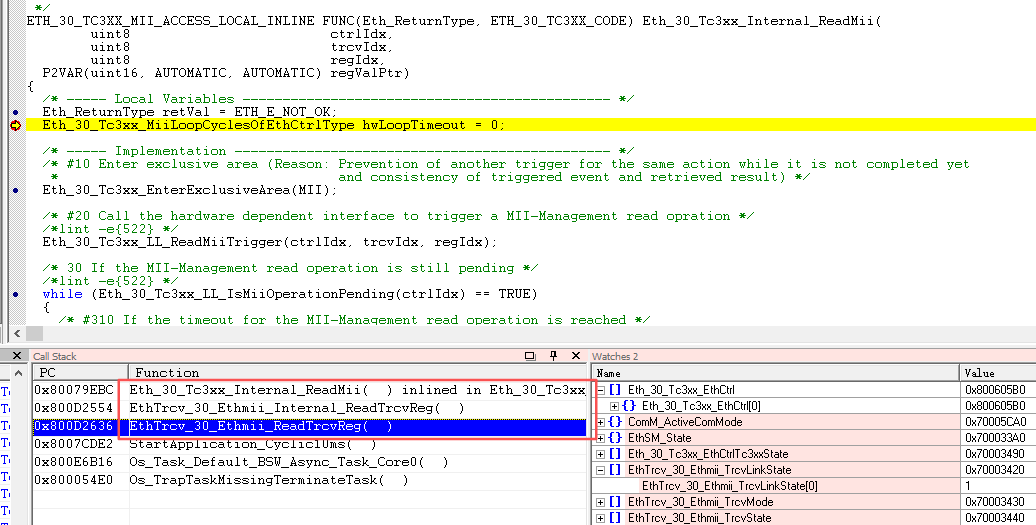

EthTrcv_30_EthMii_ReadTrcvReg -> EthTrcv_30_EthMii_Internal_ReadTrcvReg -> Eth_30_Tc3xx_ReadMii -> Eth_30_Tc3xx_Internal_ReadMii

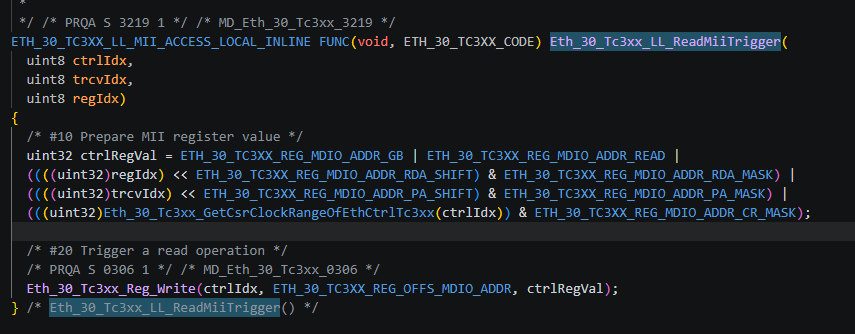

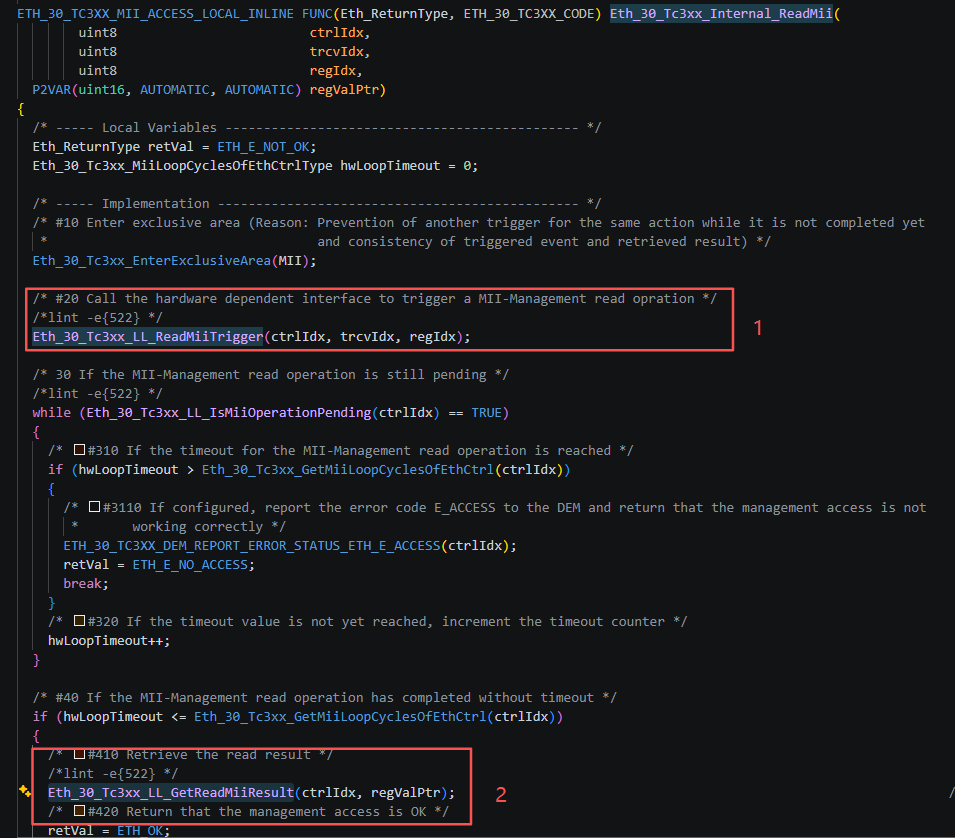

1：配置MAC_MDIO_ADDRESS寄存器啟動MDIO讀PHY寄存器流程。
2：通過MAC MDIO Data Register拿到PHY寄存器的讀取結果。

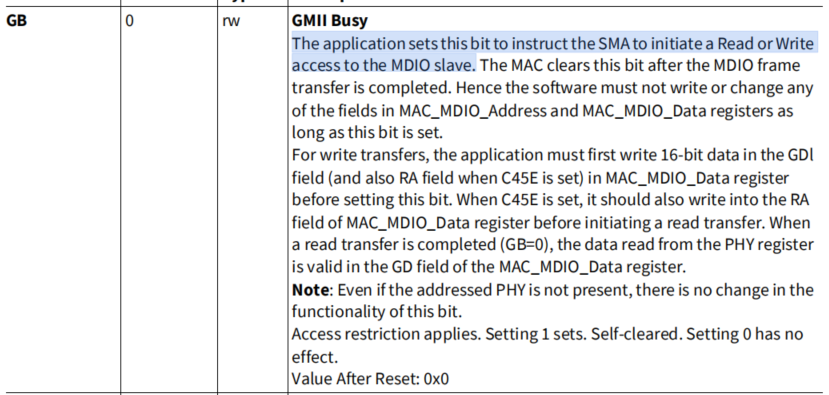

1：設置GB位為1開始讀寫訪問。

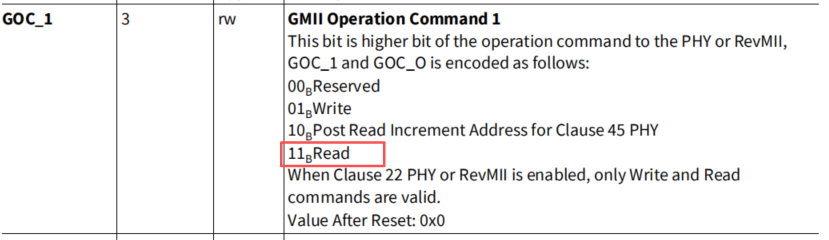

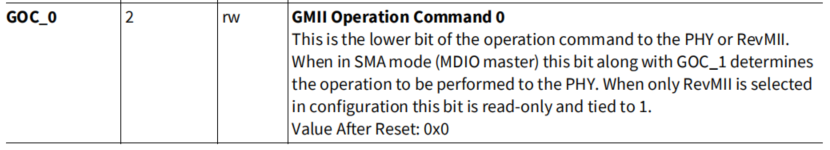

2：GOC_1:GOC_0設置為11b讀命令。

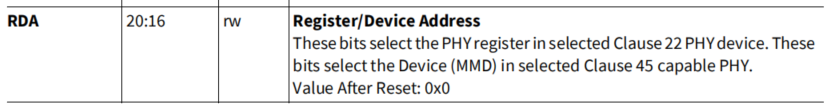

3：設置要讀的PYH寄存器地址

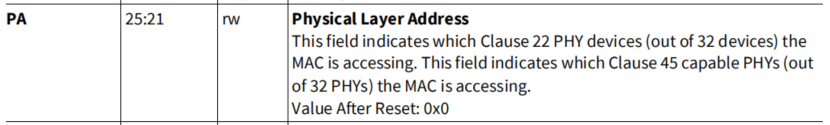

4：設置選擇的PHY設備（MAC可以掛在多個PHY芯片）。

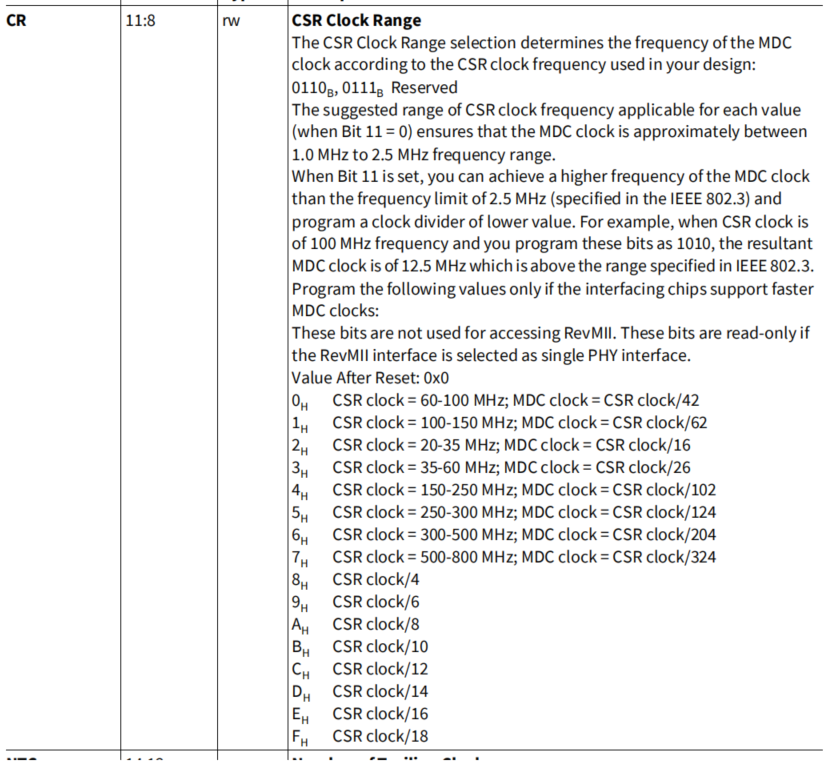

5：設置MDC時鐘分頻系數。

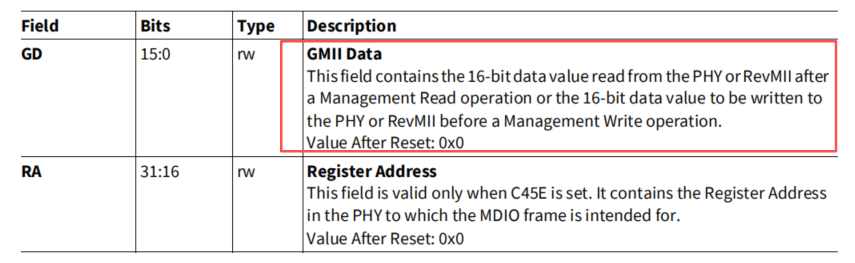

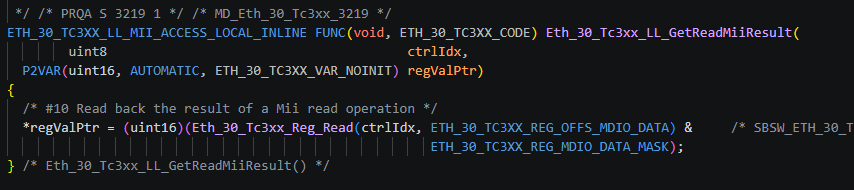

讀MAC_MDIO_DATA寄存器的GMII DATA位域，拿到PHY寄存器的值。

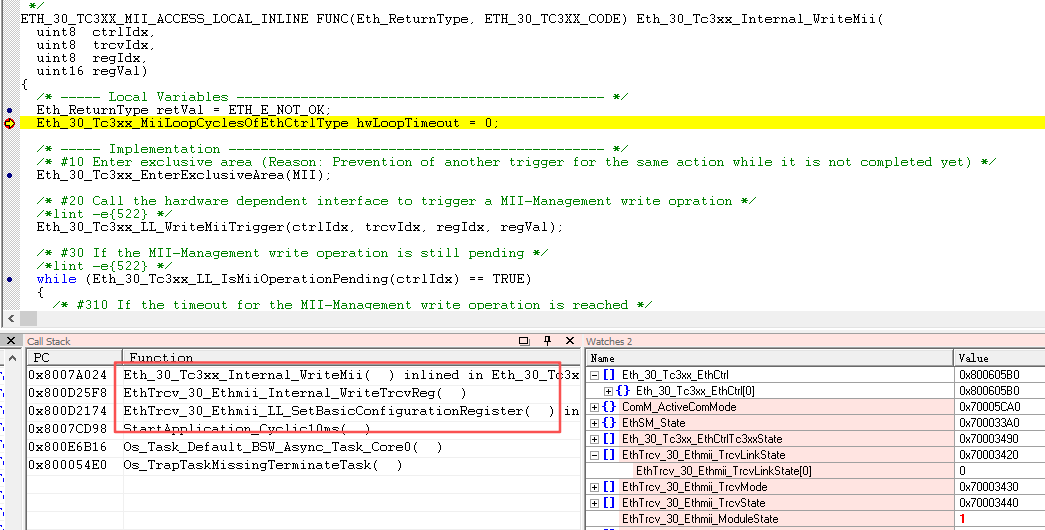

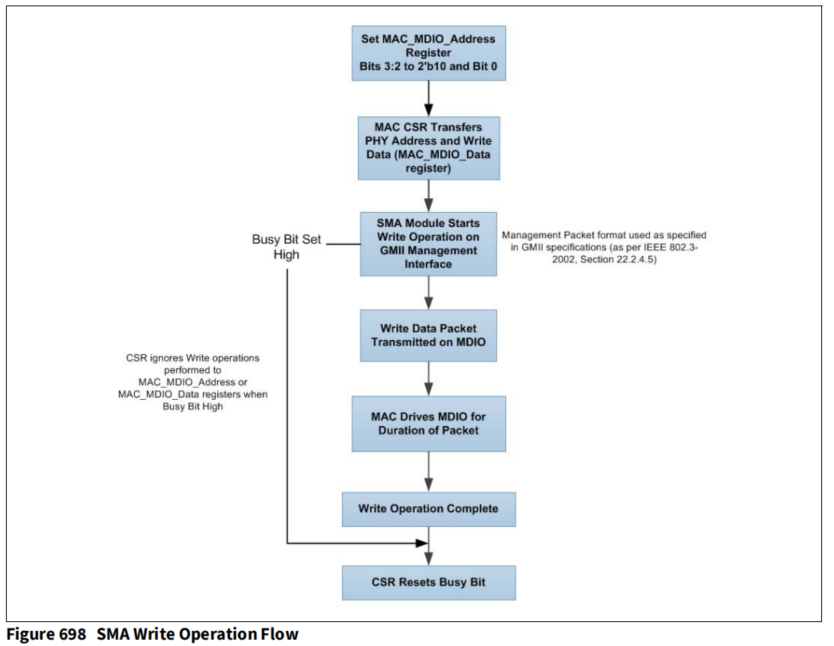

EthTrcv_30_EthMii_WriteTrcvReg -> EthTrcv_30_EthMii_Internal_WriteTrcvReg -> Eth_30_Tc3xx_WriteMii -> Eth_30_Tc3xx_Internal_WriteMii

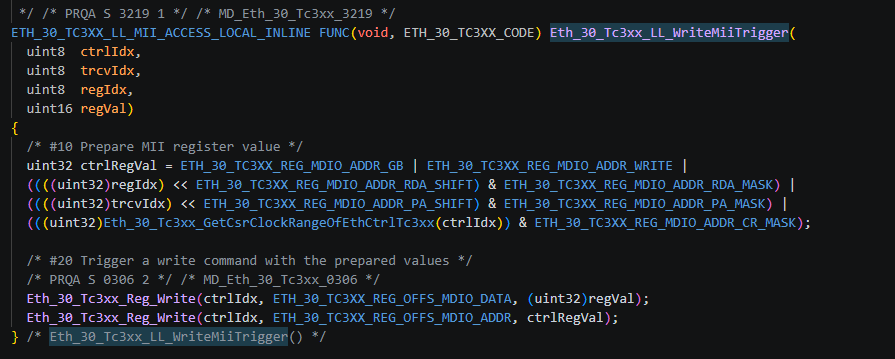

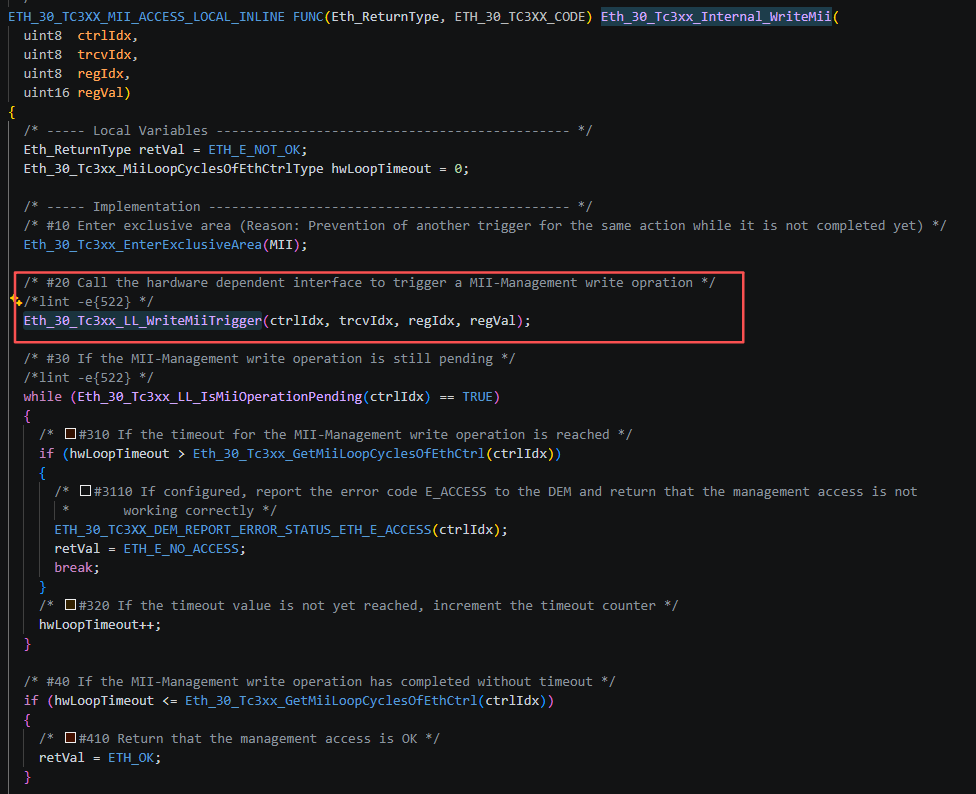

Eth_30_Tc3xx_Internal_WriteMii -> Eth_30_Tc3xx_LL_WriteMiiTrigger
和讀PYH寄存器差不多，只不過需要將：
MAC_MDIO_ADDRESS寄存器的GOC_1:GOC_0設置為01b讀命令。
MAC_MDIO_DATA寄存器的GMII DATA位域寫入寄存器值。
MAC通過MDIO協議（MDIO pin和MDC pin組成）控制PHY芯片，具體MDIO協議由硬件實現，ETH Driver只需要控制MAC_MDIO_ADDRESS和MAC_MDIO_DATA寄存器即可控制MAC通過MDIO協議讀寫PHY寄存器。
