不是多學一款軟件，而是補齊一條產品落地鏈路
如果你做過真實電子項目，大概率遇到過這樣的場景：
原理圖功能邏輯看起來沒問題，板子回來卻出現電源紋波、接口不穩定、信號質量異常；PCB 已經布完，才發現疊層、阻抗、回流路徑和器件擺放埋下了風險；能夠照著參考設計完成某一個模塊，卻很難從需求、選型、仿真、原理圖、PCB 一直推進到焊接調試和生產文件輸出。
問題往往不是“少記了一個知識點”，而是知識之間沒有形成工程閉環。
01 行業真正需要的，正在從“單點執行”走向“全鏈路協同”
工信部數據顯示，2025 年我國規模以上電子信息制造業增加值同比增長 10.6%，集成電路產量同比增長 10.9%；同年，電子信息制造業營業收入達到 17.4 萬億元。與此同時，人工智能終端、智能物聯產品、邊緣計算設備正在加快落地。查看工信部數據
這組變化落到研發一線，意味著產品正在同時面對更多約束：
?處理器與接口速率更高，DDR、PCIe、MIPI、USB3.0、千兆網等高速網絡越來越常見；
?主板空間更緊，多路電源、存儲、通信、傳感和控制模塊需要在有限板框中協同；
?SI、PI、EMC、熱、成本與可制造性，不再是畫完板之后才考慮的附加項；
?項目團隊更看重能跨越原理圖、PCB、調試與生產環節解決問題的人。
所以，所謂“硬件 PCB 全能”，不是一個人包辦所有崗位，而是具備跨環節判斷能力：做電路時知道 PCB 如何落地，做 PCB 時理解信號和電源為什么這樣連接，調試時又能沿著原理圖、版圖和波形把問題追到根因。

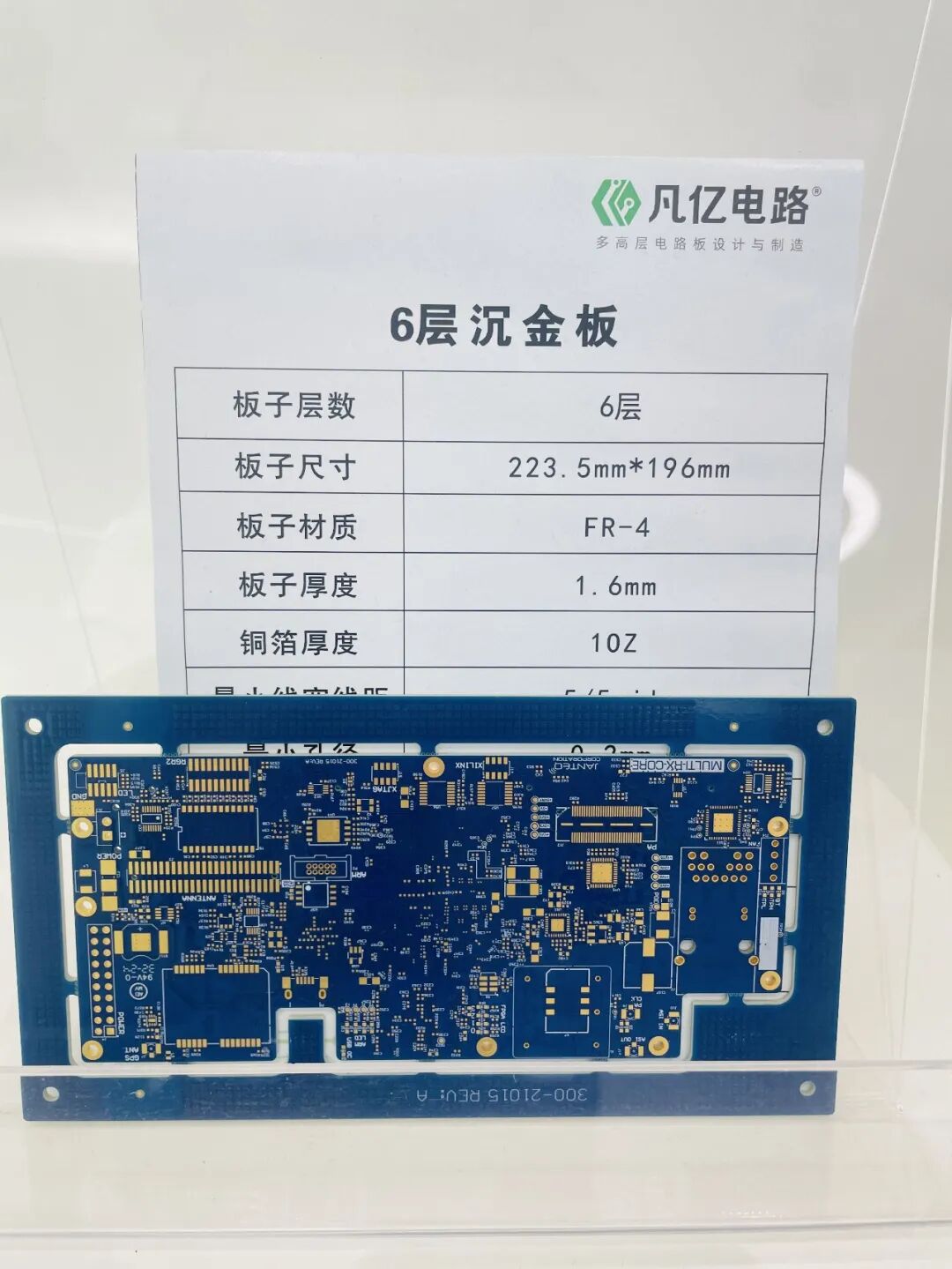

真實PCB樣板
02 很多學習者卡住的，不是努力不夠，而是路徑斷了
菜單會點、線會連，并不等于能獨立完成項目。真正的工程流程還包括工程搭建、器件庫與封裝、原理圖檢查、布局規劃、規則約束、生產文件輸出和 DFM 檢查。
DC-DC 的功率回路、運放的小信號路徑、DDR 的參考平面、接口防護器件的位置，都要求電路原理與 PCB 實現同步考慮。只懂一側，往往只能“畫出來”，很難保證“跑得穩”。
今天學 MOS 管，明天學差分線，后天看 EMC；如果沒有項目把它們串起來，知識很容易停留在“聽過”，遇到真實任務仍然不知道先做什么。
工程能力最后要落在實物上。沒有焊接、上電、波形測量、故障定位和整改，許多設計問題不會真正暴露。
高速規則、器件選型、反饋環路、回流路徑等問題，往往不是搜一個答案就能解決。缺少針對當前設計文件的點評，學習者容易在錯誤路徑上反復試錯。
03 一條有效的學習路徑，應該從“能做”逐級走向“能交付”
《PCB 硬件全能弟子旗艦班》把整體學習周期設計為 6-9 個月，時間較充足的學習者可爭取在 5-6 個月完成。核心不是趕進度，而是沿著能力依賴關系逐級訓練。
第一階段：打基礎——把工具、器件和電路語言學通
先熟悉 Altium Designer、Cadence Allegro 或 Mentor PADS 等主流 EDA 工具，完成封裝創建、原理圖繪制和 2 層板布局布線；同步訓練 datasheet 閱讀、元器件特性與選型，以及 LDO、RC 濾波等基礎電路。
這一階段的目標不是“看完視頻”，而是能獨立建立工程、看懂器件參數，并完成一個可檢查的基礎設計。
第二階段：做模塊——讓高速 PCB 與硬件電路開始協同
進入 4 層板疊層、阻抗、差分與等長、BGA 出線、USB3.0、RJ45 等接口規則，同時學習 DC-DC、傳感器信號放大、驅動、防護與電流檢測等硬件模塊。
這一步要建立一個關鍵習慣：任何電路設計，都要提前思考布局、回流、噪聲和可制造性；任何 PCB 規則，也要能解釋背后的電氣原因。
第三階段：做整板——從局部模塊走向復雜系統
學習路徑繼續進入 4 層及以上高速主板，并把電源架構、高速信號、存儲、接口、EMC/EMI、Gerber 輸出放進同一個項目里綜合權衡。
4 層 H616 TV BOX PCB 項目
第四階段：做實物——用調試驗證設計判斷
使用 Multisim、萬用表、邏輯分析儀、直流穩壓電源、示波器、電烙鐵和熱風槍等工具，完成仿真、焊接、上電測試、波形分析和故障排查。

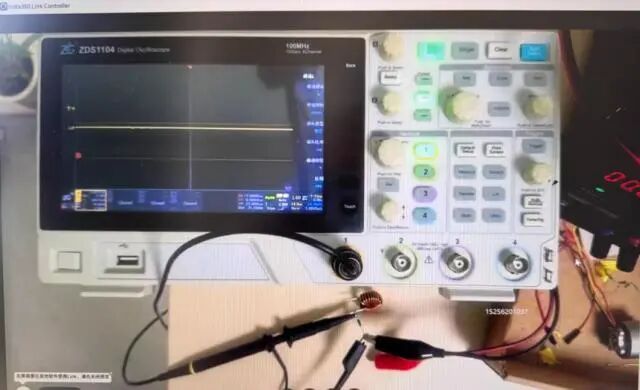

示波器波形調試
當你能解釋“為什么這樣設計”，還能通過波形與實物證明“它確實這樣工作”，知識才真正轉化成項目能力。
04 項目不是裝飾，而是能力的載體

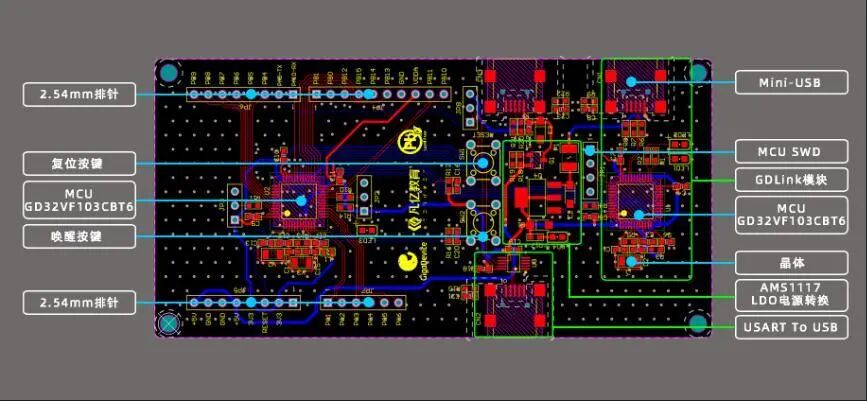

從工程搭建、原理圖庫、原理圖、PCB 封裝、布局布線，到生產文件輸出，完整走一遍電子產品開發流程。它解決的是新手最關鍵的問題：不是零散學命令，而是先建立一張完整流程地圖。
項目包含 PMIC、USB、RJ45、HDMI、AV、Wi-Fi、DDR3、eMMC 等模塊。訓練重點包括低層數下的高密度布局、0.65 mm 間距 BGA 出線、消費類產品成本意識，以及從導入到 Gerber 的全流程設計。
這是復雜度更高的綜合項目：多路 DC-DC 與 PMU 電源管理、LPDDR4、eMMC、PCIe、MIPI-CSI/DSI、千兆以太網、USB3.0 等模塊集中在一塊主板上，同時引入 SI、PI 與 EMC/EMI 對策。

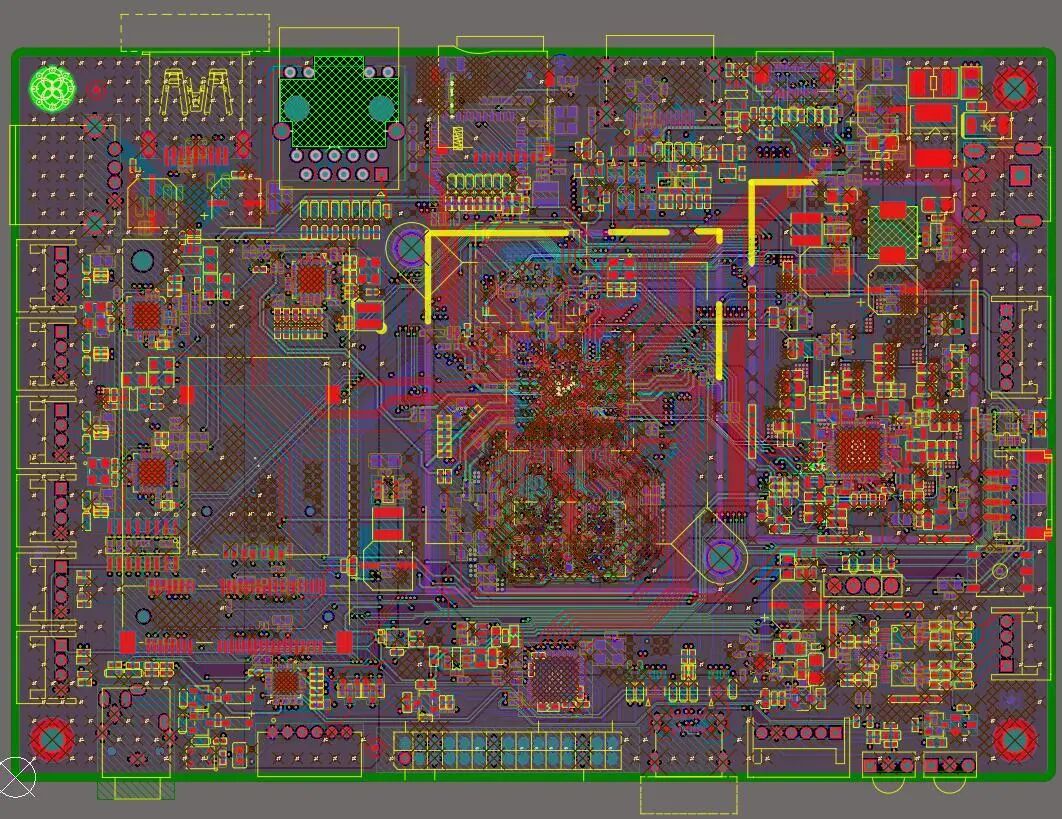

6 層 RK3576 AIoT 主板 PCB 項目
從 2 層入門板、4 層消費類主板到 6 層 AIoT 主板，項目難度不是簡單增加層數，而是逐步增加系統規模、接口速度與設計約束。
圍繞單片機、H 橋、電壓檢測、電流檢測、速度檢測、開關電源和防護電路，訓練硬件項目的基本框架與模塊協同。

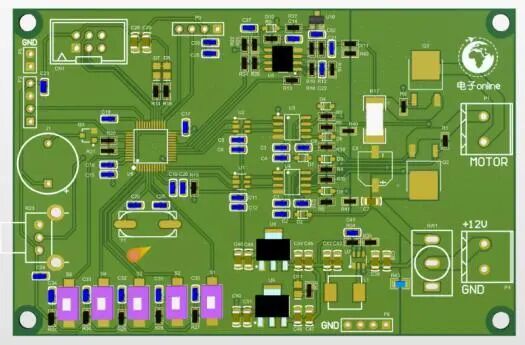

直流電機驅動項目 PCB
從聲、光、熱、力、電等常見傳感器入手，訓練運放、信號調理、噪聲處理、放大電路分析與調試。它連接的是模擬基礎與真實采集場景。
該項目綜合了 12V→140V 高壓差升壓、高壓矩陣、電壓檢測、微電流檢測、恒流源、溫控、電機驅動和單片機控制等模塊，重點訓練系統級電路設計與調試方法。

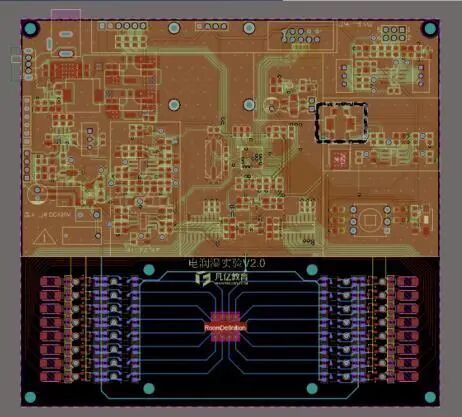

微流控項目PCB
課程大綱還列出了 BUCK、BOOST、無刷電機、線性穩壓、反激開關電源和負載儀等進階方向，讓學習者能夠繼續向電源、驅動與測試類項目延展。
這套訓練采用 2 對 1 雙師帶學：專屬錄播、每周直播、線上指導、遠程指導，并結合微信指導群與釘釘直播群推進。報名后先了解個人基礎與時間，再安排學習任務。
訓練節奏強調“學→練→評→用”：
學：理解器件、電路、接口與 PCB 規則；
練：完成模塊作業和階段設計；
評：針對原理圖、PCB 或調試過程進行點評；
用：把知識放進綜合項目，形成可展示的交付物。
課堂項目實踐與指導
最終希望形成的，不只是學習記錄，而是一套能說清楚、能展示、能復盤的項目材料：原理圖、PCB 設計、關鍵規則說明、生產文件、調試波形、問題記錄與整改思路。
06 這套課程更適合哪些人？
?想進入電子設計行業，需要建立完整基礎的零基礎學習者；
?已會基礎硬件，但 PCB 設計與生產落地能力薄弱的人；
?已會 PCB 操作，但看不懂電路、遇到調試問題難定位的人；
?從單片機、嵌入式或測試崗位向硬件研發拓展的人；
?做過零散項目，希望系統補齊 SI/PI、EMC、DFM 與多層高速板能力的人。
如果你只是想快速拿一個證書，不愿意持續做作業、改設計、測波形，這套項目制路徑可能并不輕松。它更適合愿意用數月時間，把“知道”變成“做得到”的學習者。
07 結尾：別再問“還要學多少知識”，先問“我能不能獨立交付一個項目”
電子工程沒有真正的速成。能讓職業能力發生變化的，也不是收藏了多少課程，而是你是否完成過一輪又一輪真實閉環：
讀懂需求 → 評估方案 → 選型與仿真 → 原理圖 → PCB → DFM → 焊接上電 → 波形調試 → 定位整改 → 形成交付。
當這條鏈路跑通，你面對 GD32/STM32、H616、RK3576，或面對電機、傳感器、醫療電子項目時，看到的就不再是一堆互不相干的芯片和走線，而是一套可以拆解、驗證和落地的工程系統。
如果你正在判斷自己適合先補硬件、先補PCB，還是直接進入全能路線，可在掃碼添加助教老師了解
