MEMS微鏡在光通信、激光雷達（LiDAR）、投影顯示、增強現實（AR）以及光學成像等領域獲得了廣泛應用。MEMS微鏡的功能與驅動機制息息相關。目前，驅動微鏡的常用技術主要有四種：電磁式、電熱式、壓電式和靜電式。
靜電驅動是MEMS微鏡最古老且最常用的技術，這是因?yàn)槠涔臉O低、掃描速度快、易于小型化、制造和集成也更為簡便。通過固定電極與可移動鏡面之間吸引或排斥的靜電力，即可實現所需要的微鏡偏轉角。然而，靜電驅動也存在固有缺陷，即由非線性行為引發的吸合現象、運動范圍有限、輸出力小以及需要高電壓。此外，MEMS微鏡的重新開啟時間始終長于閉合時間，并且，在單個微鏡的一維驅動模式下，微鏡僅能利用一個表面進行光束偏轉。對于部分要求微鏡關閉和開啟速度完全一致的應用來說，開關時間的差異可能會產生重大影響。
據麥姆斯咨詢介紹，近期，德國卡塞爾大學（University of Kassel）的研究團隊提出了一種全新的機械耦合串聯MEMS微鏡（Tandem Micromirror，TMM），兩個帶有公共錨點的獨立微鏡通過耦合元件相互連接，從而在驅動過程中能夠跟隨彼此運動，進而使微鏡實現近乎一致的閉合與開啟速度。相關研究成果已經以“Mechanically Coupled MEMS Tandem Micromirrors for Bidirectional Electrostatic Actuation”為題發表于Actuators期刊。

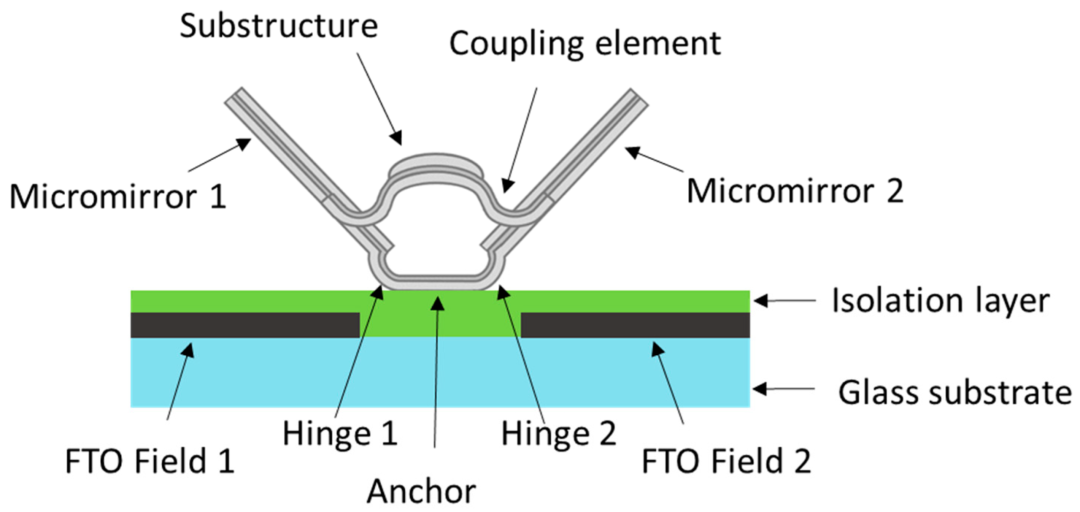

圖1 串聯MEMS微鏡結構示意圖，圖中展示了微鏡和耦合元件等主要組件
串聯MEMS微鏡的概念與設計
靜電驅動的串聯MEMS微鏡由兩個相互對置并通過耦合元件連接的獨立微鏡（典型尺寸為200 μm × 230 μm）組成，分別稱為“微鏡1”和“微鏡2”。這些微鏡由鋁和鉻的多金屬層薄膜制成。頂部電極通過錨點連接兩個微鏡，以便在驅動過程中實現電連接。每個微鏡的頂部電極和結構化的對置底部電極，即摻氟氧化錫（FTO）底電極區域，通過二氧化硅（SiO?）隔離層隔開。當頂部電極與對置底部電極之間未施加電壓時，由于鉸鏈和耦合元件處金屬薄膜層的固有殘余應力，串聯MEMS微鏡處于自由懸置的打開狀態。
當在頂部電極與FTO底電極區域1之間施加電壓時，微鏡1會在靜電吸引力的作用下向基底移動，并通過機械耦合元件拉動微鏡2。當微鏡1越過吸合點向FTO底電極區域1快速閉合時，微鏡2會保持在與基底呈90°角的垂直位置。隨后，當在頂部電極與FTO底電極區域2之間施加電壓，并撤去FTO底電極區域1的電壓時，微鏡2會被FTO底電極區域2吸引，耦合元件則將微鏡1推至開啟位置。與微鏡1類似，當微鏡2閉合時，微鏡1處于與基底呈90°的垂直位置。因此，一個微鏡的閉合有助于另一個微鏡的重新開啟，借助耦合元件即可實現雙向串聯特性。此外，采用串聯MEMS微鏡技術可實現較寬的光轉向角度，兩個微鏡均可通過其表面實現光束偏轉。

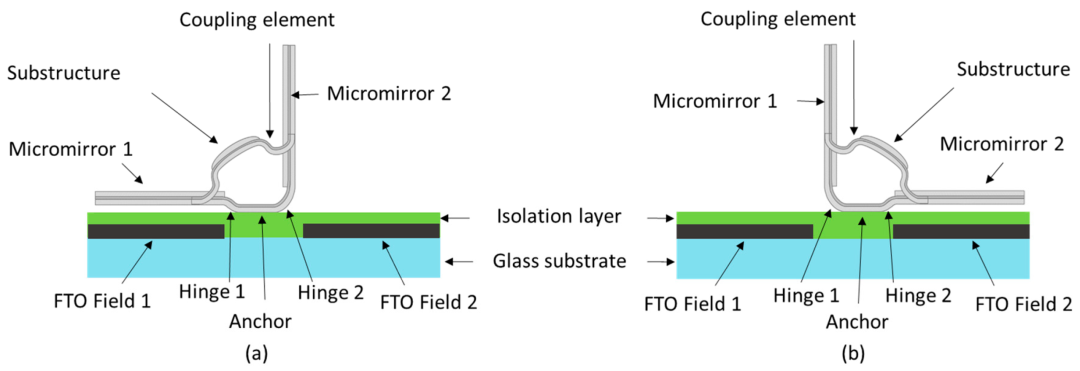

圖2 串聯MEMS微鏡工作原理示意圖
串聯MEMS微鏡的工藝制備
本文所提出的串聯MEMS微鏡（微鏡的長和寬通常為200 μm × 200 μm，耦合元件的長和寬為490 μm × 30 μm）采用標準半導體工藝制造流程制備，包括光刻、沉積、濕法化學刻蝕和干燥等工藝。

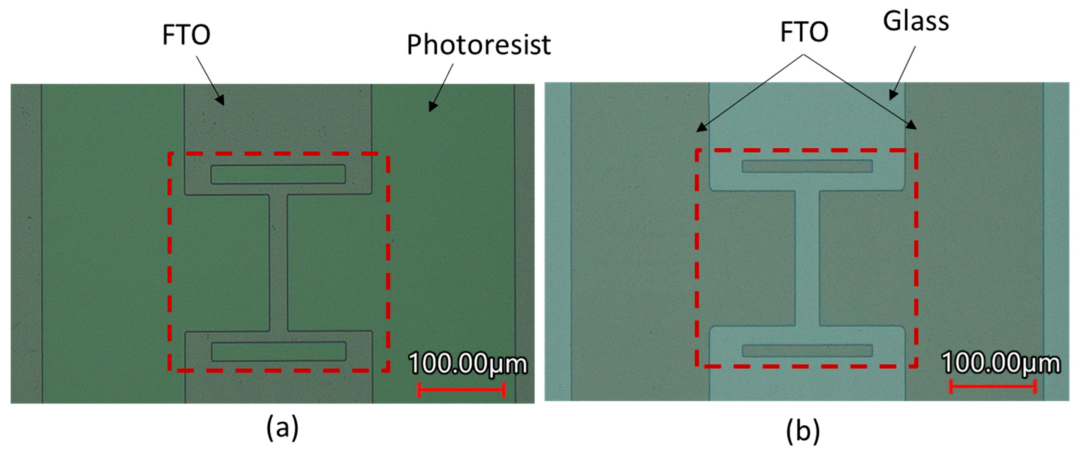

圖3 摻氟氧化錫（FTO）結構的顯微照片

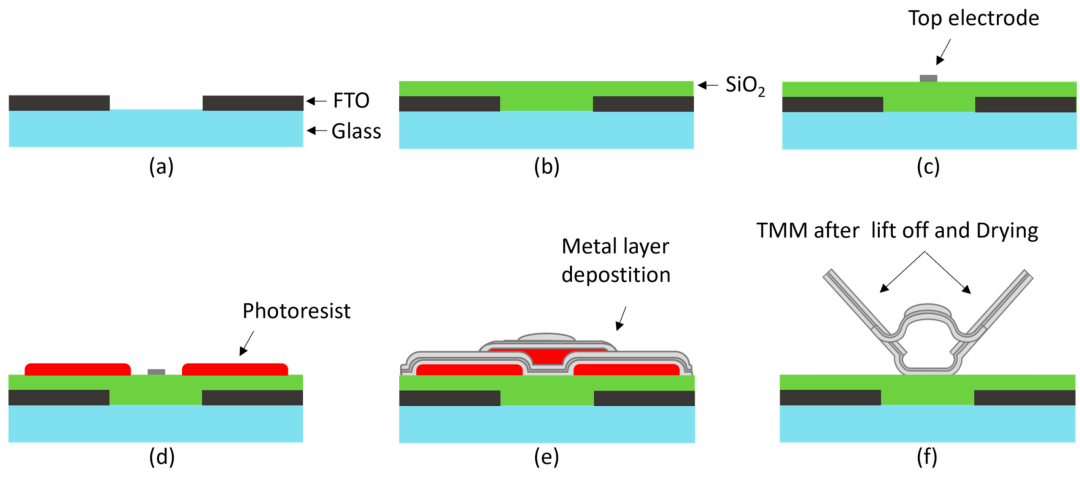

圖4 玻璃基底上串聯MEMS微鏡工藝流程
MEMS微鏡的公共錨定區域與頂部電極線對齊，以便在金屬沉積過程中實現連接。隨后執行進一步的光刻和濕法化學刻蝕工藝，從鉸鏈處部分去除鋁，以在金屬層中獲得足夠的本征應力。最后通過光刻和金屬刻蝕工藝得到最終的串聯MEMS微鏡結構。犧牲層通過在80 °C下使用二甲基亞砜（DMSO）的剝離工藝去除，隨后采用異丙醇（IPA）蒸汽進行干燥處理，最終借助鉸鏈區域的本征殘余應力形成自支撐的平面型串聯MEMS微鏡。

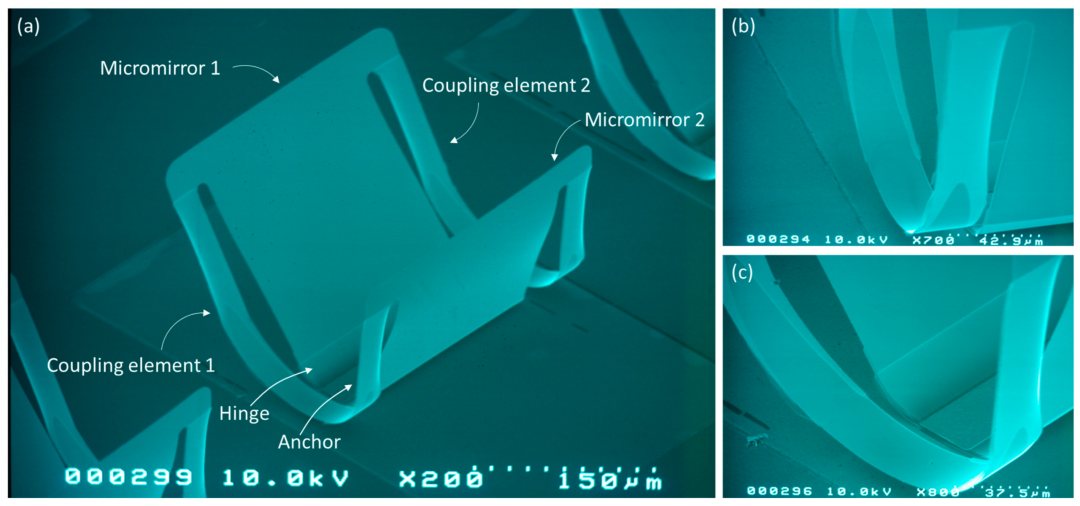

圖5 （a）自支撐平面串聯MEMS微鏡的SEM顯微圖，（b）插圖，（c）耦合元件的亞結構
串聯MEMS微鏡的雙向運動表征
研究人員將器件封裝于氮?dú)猸h(huán)境中，利用多通道波形發生器分別驅動頂部電極和兩個FTO底電極，并結合顯微鏡、高速CMOS相機、光電探測器和示波器，對微鏡運動過程進行實時觀測和測量。實驗結果顯示，當施加約80 V驅動電壓時，兩個微鏡均能夠?qū)崿F(xiàn)預期的雙向機械聯動：驅動其中一個微鏡閉合時，另一個微鏡能夠被機械耦合拉升至接近90°的位置，成功驗證了機械耦合雙向驅動設計的可行性。

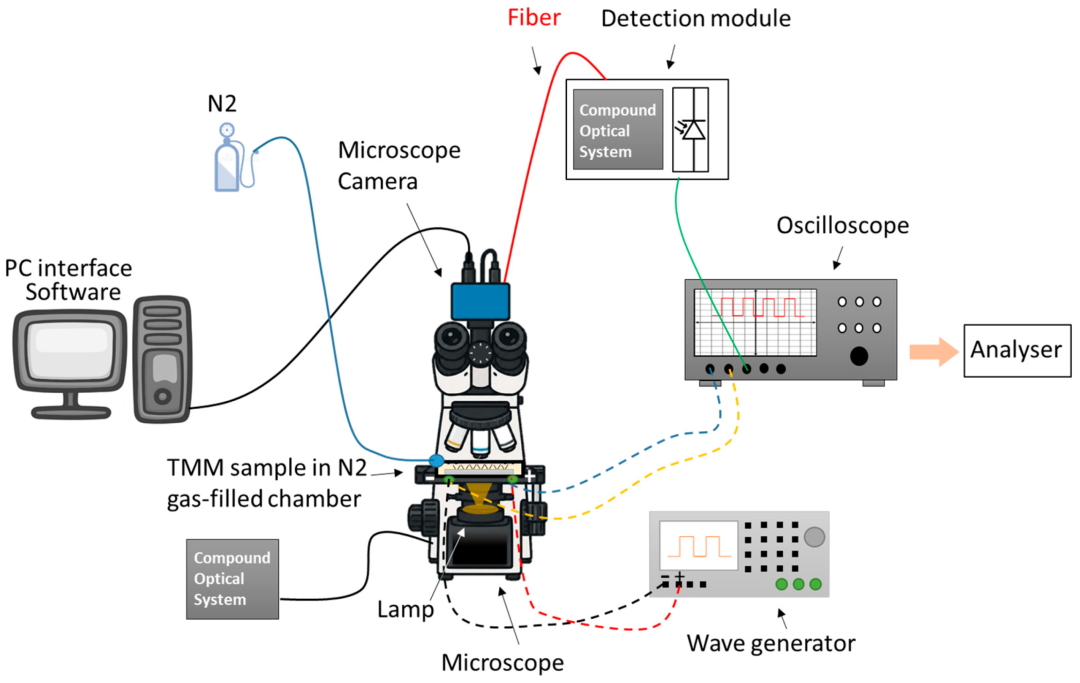

圖6 串聯MEMS微鏡驅動裝置的示意圖

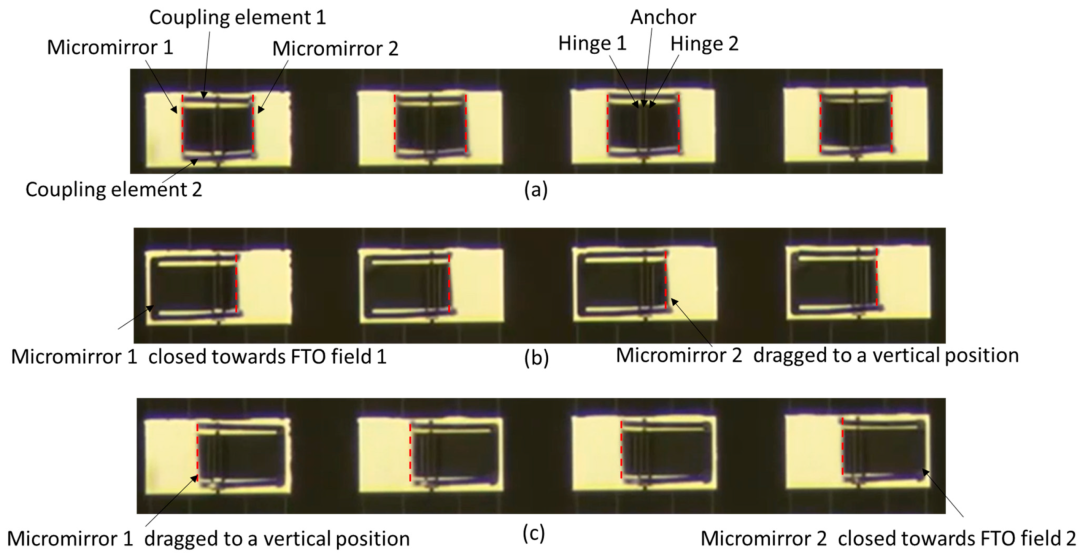

圖7 靜電驅動過程中串聯MEMS微鏡的俯視圖顯微照片
結論
該研究提出了一種全新的機械耦合串聯MEMS微鏡架構。借助機械耦合實現了微鏡的雙向運動，測得的傳輸時間曲線顯示兩個微鏡的閉合電壓一致。經測量，微鏡1和微鏡2的閉合時間分別為42 ms和52 ms，由于幾何差異以及耦合元件帶來的潛在阻尼，這一數值遠低于預期值，也比單個微鏡的閉合時間更短。通過優化幾何設計，可進一步提升驅動速度，這種串聯MEMS微鏡有望應用于車載激光雷達，為汽車安全提供有力支持。
論文鏈接：
https://doi.org/10.3390/act15050278
