過去數十年間，研究人員發展了多種材料體系的上轉換器件，包括無機、有機、量子點、無機/有機雜化、量子點/有機雜化、鈣鈦礦/有機雜化等。其中有機上轉換器件（OUD）因其制備成本低、材料選擇靈活、工藝簡單、適合大面積制造等獨特優勢備受青睞。早期有機上轉換器件采用單層有機光敏層作為探測器、熒光有機發光二極管（OLED）作為發光層，但受限于單層光敏層電荷解離效率低與熒光OLED發光效率本征不高，器件效率普遍較低。近年來，通過平面異質結與本體異質結有機光電探測器（OPD）增強電荷解離、采用磷光或熱激活延遲熒光OLED提升發光效率、引入疊層架構提高光生載流子利用率等策略，有機上轉換器件性能得到顯著提升。
據麥姆斯咨詢報道，近日，云南大學的研究團隊提出一種新型有機上轉換器件，巧妙利用共振光學微腔放大本征微弱的分子間電荷轉移（CT）吸收，成功將近紅外（NIR）輻射轉換為可見光。器件采用給體m-MTDATA與受體C??構建的電荷轉移態作為近紅外吸收源——兩種材料本征吸收均無法覆蓋近紅外波段，但其形成的分子間電荷轉移吸收帶可延伸至1600 nm。通過法布里-珀羅共振腔的相長干涉選擇性增強電荷轉移吸收帶，980 nm近紅外照射下光子-光子轉換效率達16.9%；僅通過調節腔厚，首次實現了工作于1550 nm通信波段的高效有機上轉換器件。此外，團隊利用點陣連接電極（DMCE）制備大面成像芯片，無需復雜讀出集成電路即可實現單探測器近紅外成像。該工作揭示了分子間電荷轉移吸收作為通用平臺在近紅外傳感、上轉換與成像領域的巨大潛力。研究成果以“Resonant Cavity-Enhanced Intermolecular Charge-Transfer Absorption for Near-Infrared Photon Upconversion and Single-Detector Imaging”為題發表在Advanced Materials期刊上。
器件架構設計

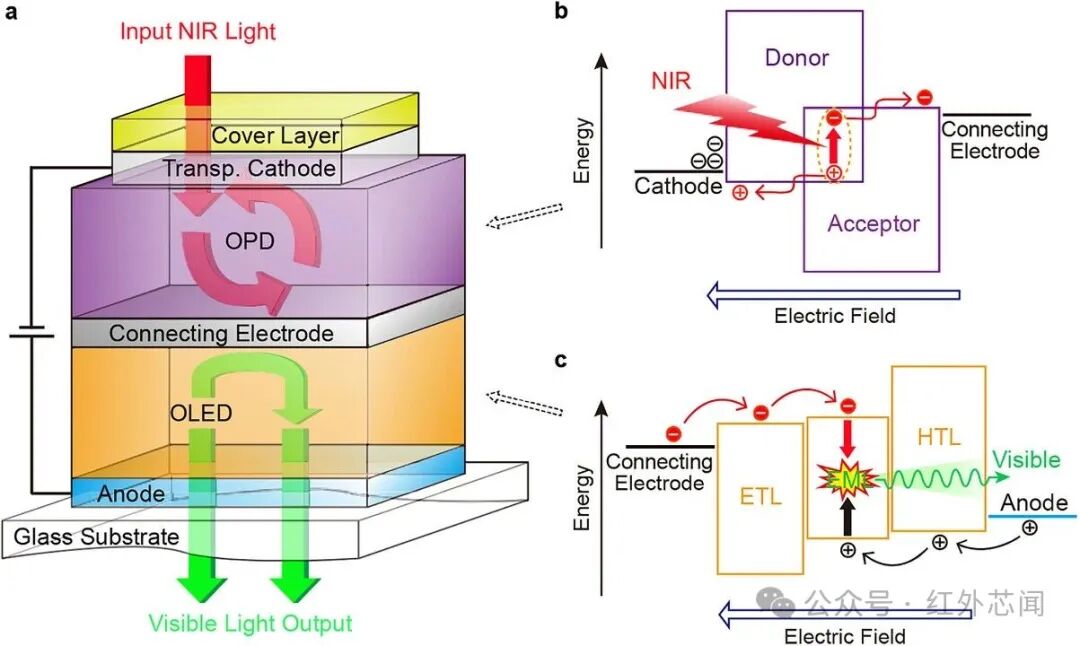

研究團隊提出的有機上轉換器件采用垂直堆疊的一體化結構：玻璃襯底上制備氧化銦錫（ITO）陽極，其上依次構建標準底發射OLED（空穴傳輸層、發光層、電子傳輸層）；OLED上方為金屬連接電極，兼作光學反射鏡，反射近紅外與可見光；連接電極之上是有機光電探測器，由受體層、給體：受體混合層、給體層三層構成；有機光電探測器頂部為半透明金屬陰極，最外層覆蓋層兼具保護與增強近紅外光耦合效率的功能。圖1展示了新型有機上轉換器件結構示意圖。
圖1 新型有機上轉換器件結構示意圖
電荷轉移吸收表征與共振腔增強探測器性能

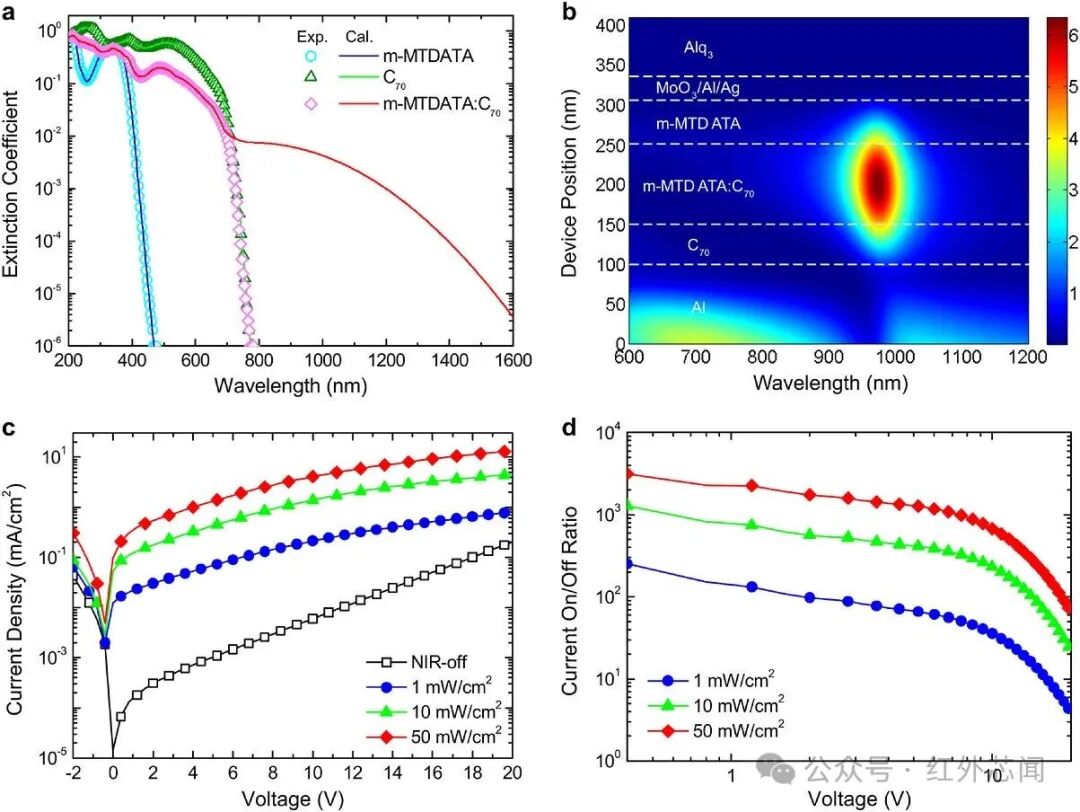

研究團隊選擇具有淺最高占據分子軌道（HOMO）能級的m-MTDATA作為給體材料、具有深最低未占分子軌道（LUMO）能級的C??作為受體材料。為精確提取微弱的電荷轉移吸收，研究團隊采用轉移矩陣法擬合不同厚度薄膜的吸光度，提取消光系數。基于電荷轉移吸收，研究團隊制備了共振腔增強型有機光電探測器并對其進行了測試，相關結果如圖2所示。
圖2 基于m-MTDATA:C??電荷轉移吸收的諧振腔增強型有機光電探測器
有機上轉換器件性質

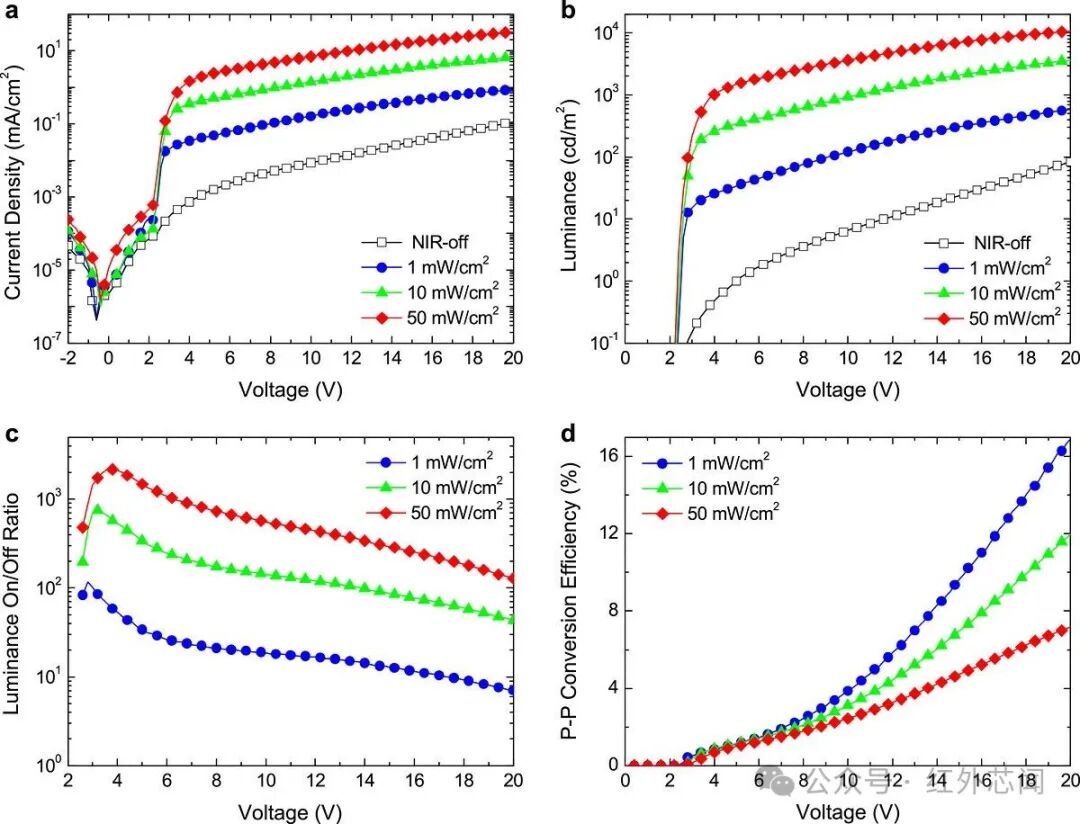

在有機光電探測器驗證基礎上，研究團隊根據圖1所示結構，制備了完整的近紅外-可見光上轉換器件，并對其進行了詳細的測試，相關結果如圖3所示。
圖3 基于諧振腔增強型m-MTDATA:C??電荷轉移吸收的有機上轉換器件
光譜可調性

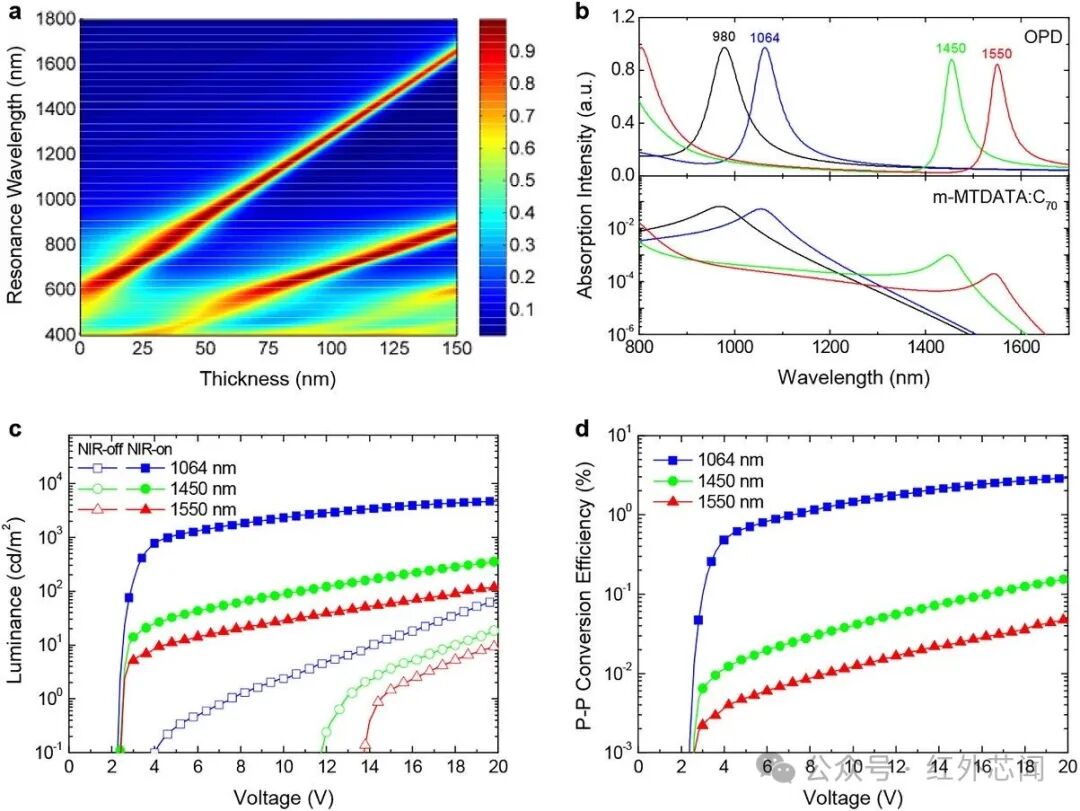

電荷轉移吸收的寬光譜特性賦予器件獨特的波長可調性——只需調節有機光電探測器腔長即可連續調諧探測波長。研究團隊制備了四種腔厚的器件，共振峰分別位于980 nm、1064 nm、1450 nm與1550 nm，并對其進行了仿真測試（如圖4）。結果顯示，有機光電探測器整體吸收相對穩定，因為大部分吸收來自電極的寄生吸收；但真正貢獻載流子產生的m-MTDATA:C??活性層吸收強度隨波長增加顯著下降，與電荷轉移消光系數的波長依賴行為一致。
圖4 諧振腔增強型有機上轉換器件的光譜可調性
單探測器近紅外成像

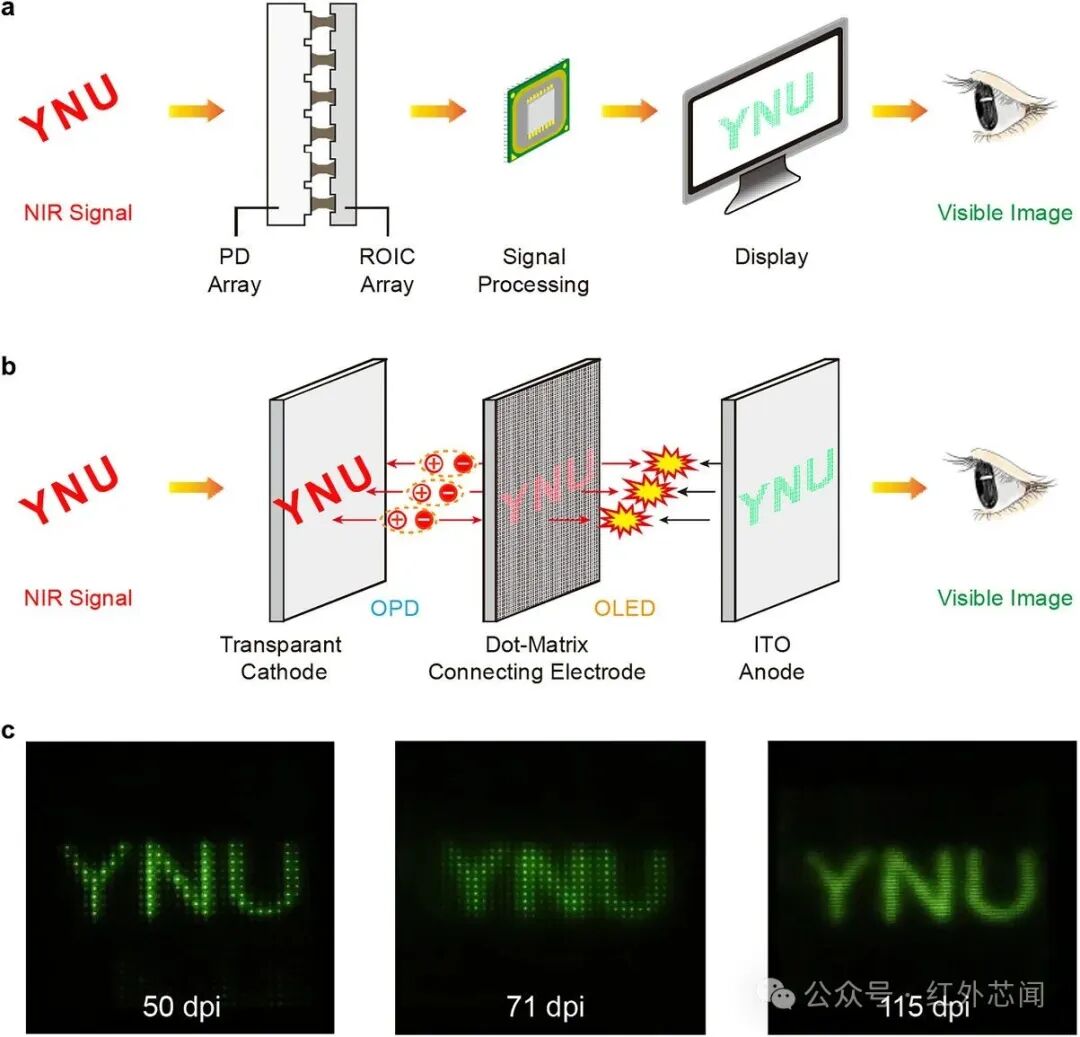

傳統近紅外圖像傳感器將近紅外信號轉換為可見光圖像需要經過多級復雜流程。本研究的上轉換器件則通過點陣連接電極即可實現同等功能。集成點陣連接電極（DMCE）的核心作用是抑制有機光電探測器/OLED界面的橫向電流擴散，將光生電子的空間輸運限制在局部。當"YNU"字形的近紅外信號照射器件時，DMCE有選擇地從有機光電探測器提取光生電子，并以確定的空間分辨率注入OLED，精確復現對應的可見光圖像，相關實驗設置及成像結果如圖5所示。
圖5 DMCE的大面積有機上轉換器件實現近紅外成像
總結
