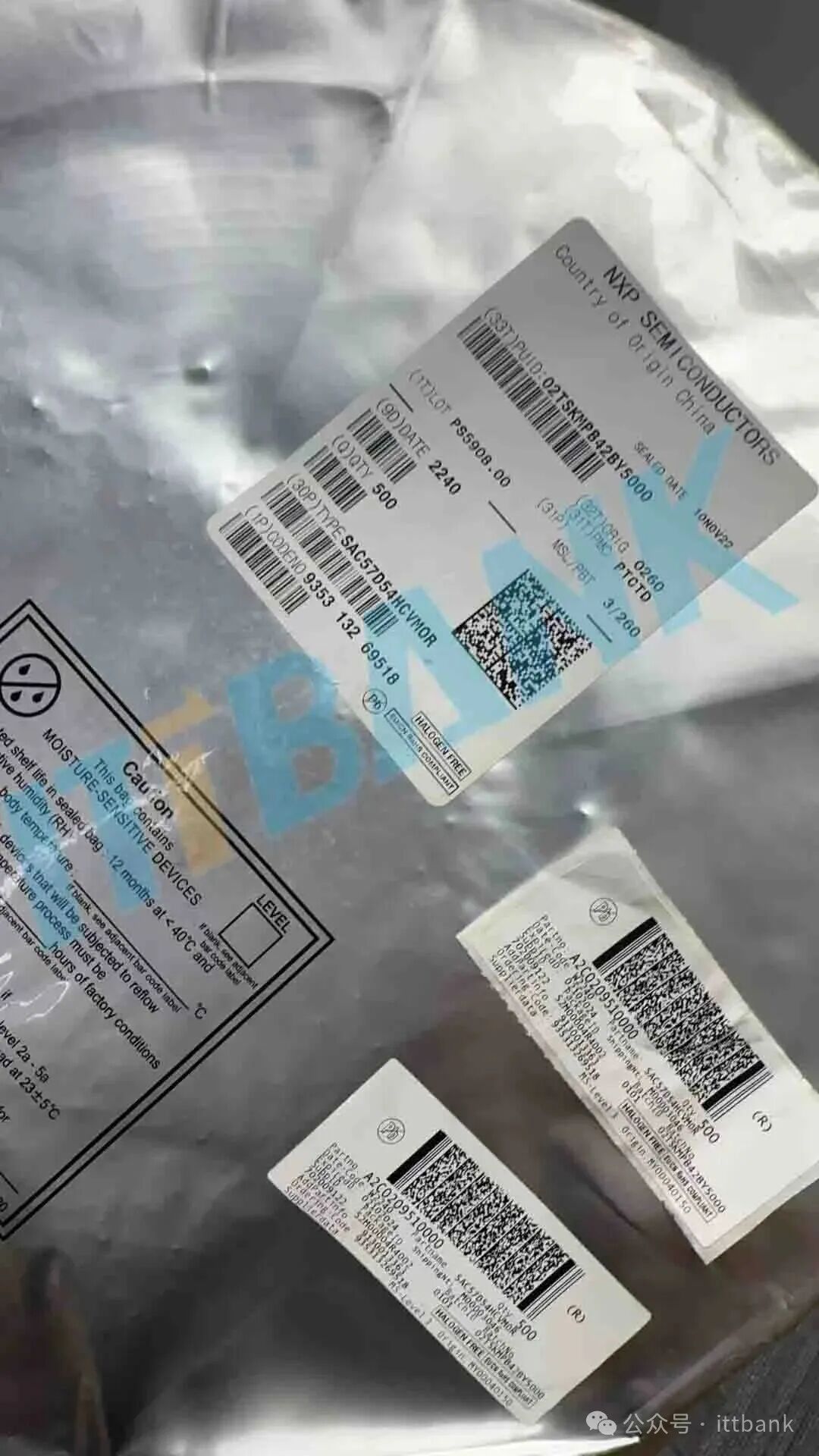

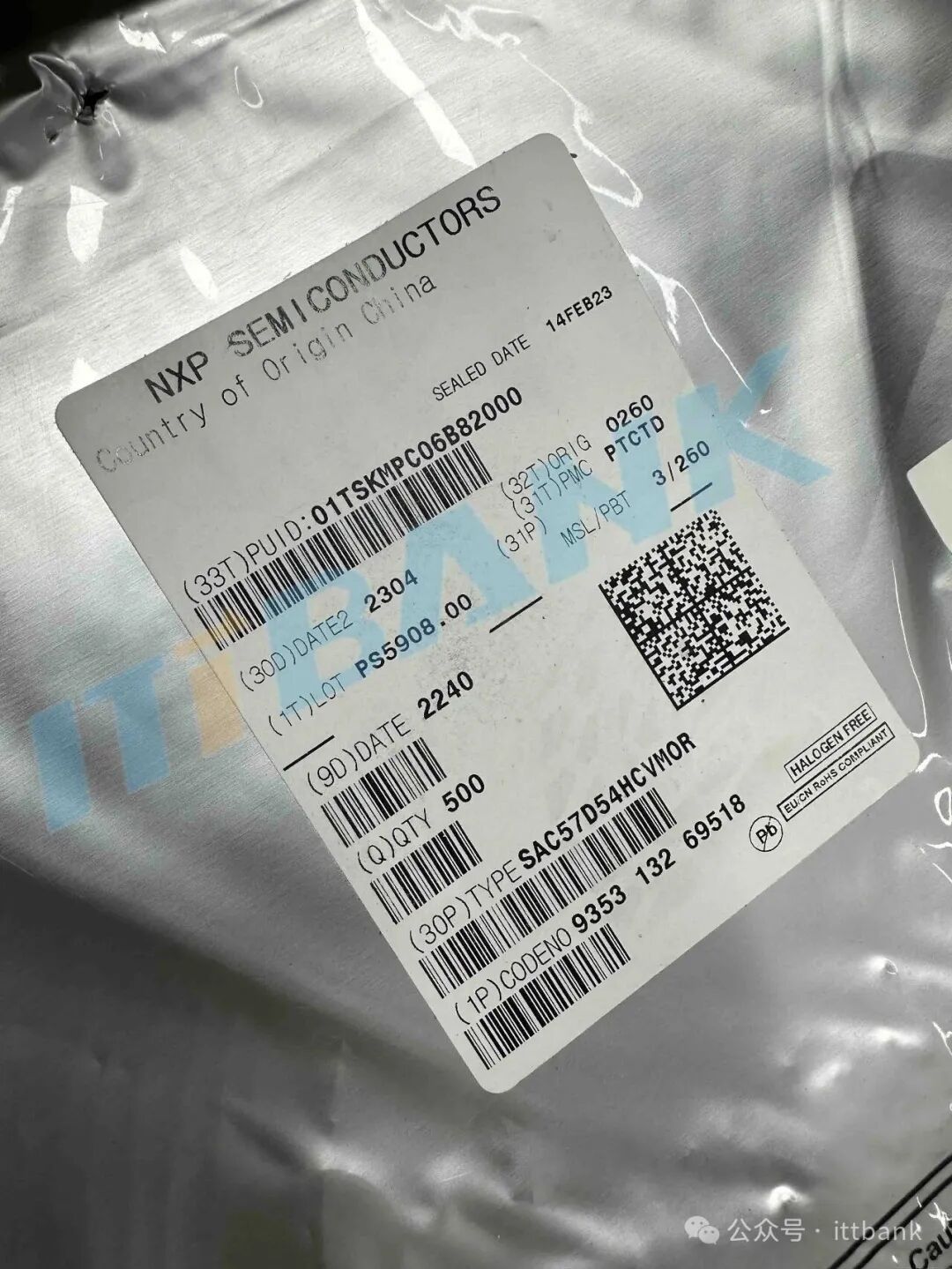

恩智浦（NXP）SAC57D54HCVMOR

ittbank 2026-08-03 17:32

2026 Siemens EDA Forum 七大核心環節全景解析 瑞薩8月無線技術月，手把手帶你跑通第一個工程

一、基礎信息

品牌：NXP（原飛思卡爾 Freescale）
定位：汽車儀表 / 中控顯示屏專用 32 位三核車載 MCU，滿足

ISO26262 ASIL-B功能安全

二、核心硬件參數

1. 三核 ARM 架構（主頻獨立）

Cortex?A5：320MHz → 系統 + GUI 圖形、儀表界面、HUD 抬頭顯示
Cortex?M4：160MHz → 實時車身控制、CAN/LIN 通訊
Cortex?M0+：80MHz → IO 外設、步進電機驅動、小信號采集

2. 存儲規格

Flash：4MB 程序閃存
總 RAM：2.3MB（1.3MB 通用 RAM+1MB 系統 RAM）

3. 電氣與環境

供電：3.15V～5.5V（車載 12V 系統常用）
溫度：-40℃ ~ +105℃（車規級）
ADC：24 通道 ×12 位模數轉換

三、外設資源（車載標配）

通訊：CAN FD、LIN、SPI、I2C、10/100M 以太網 AVB
顯示：內置 2D GPU，雙路 WVGA 顯示屏驅動，支持 HUD 硬件畸變矯正
驅動：集成儀表步進電機驅動（指針儀表專用）、多路 PWM、WDT 看門狗
安全：內置 CSE2 加密引擎（SHE 安全加密，車規防盜）

四、應用場景

汽車全液晶儀表、組合儀表盤（機械指針 + 液晶混合儀表）
車載中控顯示屏、HUD 抬頭顯示器
高端商用車 / 乘用車座艙顯示控制系統

聯系方式

關于芯片相關事宜，聯系吳工15818560804

0755-25839333
