英飛凌650V單片雙向GaN如何重構單級AC功率變換、OBC、微逆和AI數據中心PSU？
核心參考來源： Infineon Technologies
▲ 這篇文章不想只聊“GaN能不能替代硅MOSFET”。真正關鍵的問題是：當AC側需要雙向阻斷、雙向導通和更高功率密度時，電源拓撲還能不能繼續依賴兩個器件背靠背堆出來？
● 英飛凌這份報告的核心論斷是：650V CoolGaN BDS不是普通GaN開關的加強版，而是用單片雙向結構把背靠背器件、DC-link電容和兩級變換鏈路一起重新打開。它為什么會同時指向1600W PSU、單級OBC、微逆和800V AI機架供電？

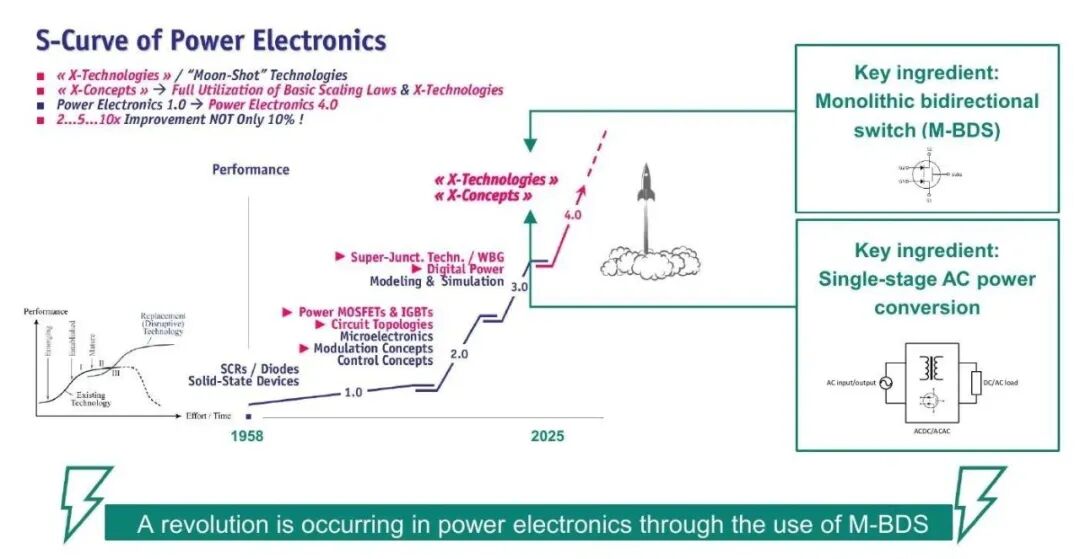

CoolGaN BDS最重要的意義，不在于把某一顆MOSFET換成GaN，而在于把AC側雙向開關從“兩個單向器件背靠背”推進到“單片雙向器件”。這會直接改變器件數量、驅動復雜度、無源件尺寸、DC-link電容需求和拓撲自由度。
所以，今天我們聊的這篇主線會從器件開始，但不會停在器件：
650V G5、同一漂移區、雙柵結構和襯底電壓控制，是為了讓BDS先能可靠替換背靠背器件；
而單級AC功率變換、OBC、微逆、AI數據中心PSU，才是它真正想打開的系統級市場。

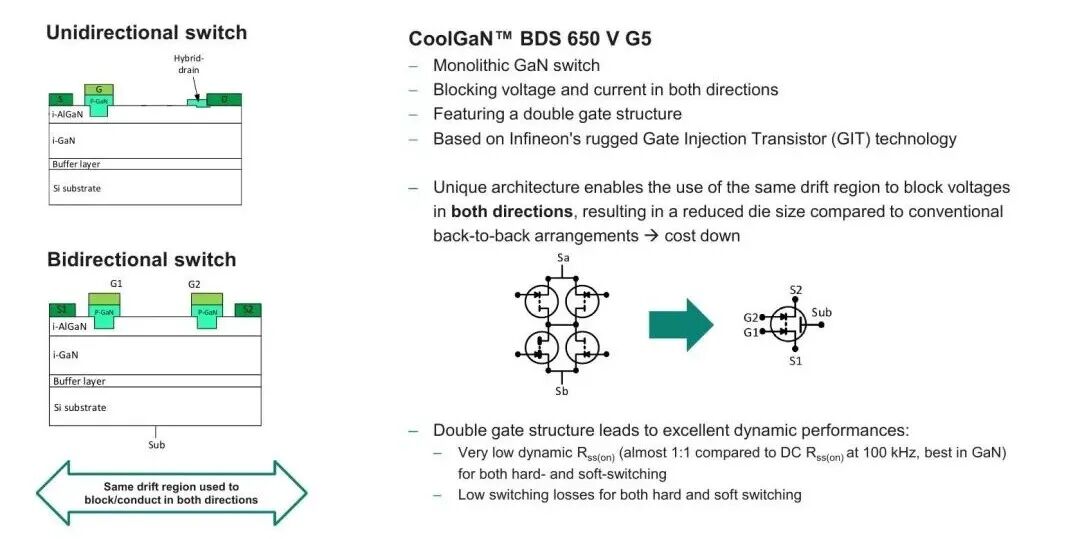

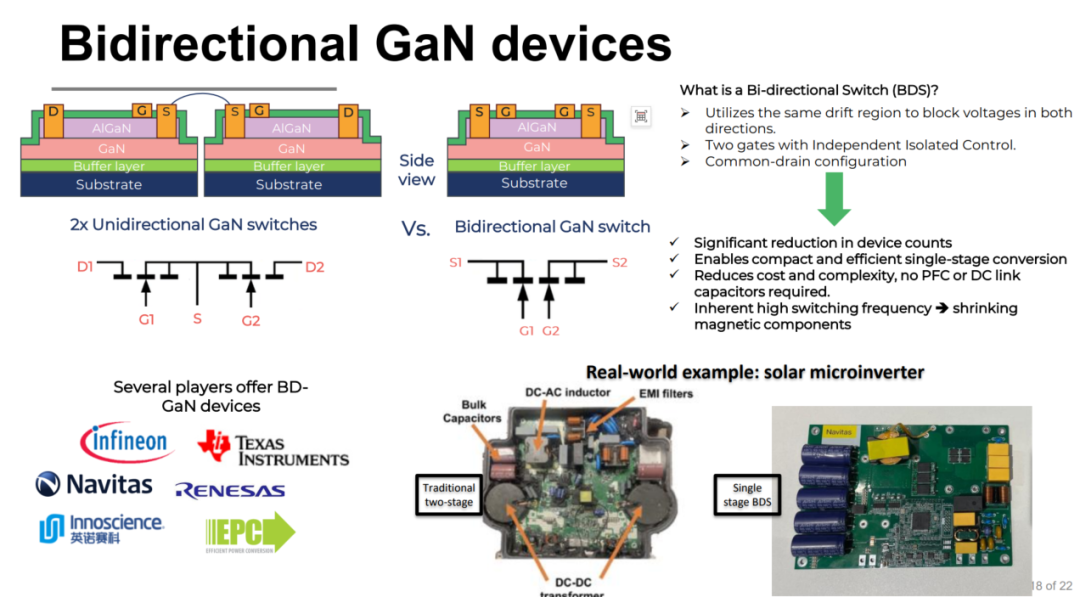

傳統AC側雙向阻斷，常用背靠背MOSFET實現，器件數、封裝面積、寄生參數和驅動復雜度都會隨之增加。CoolGaN BDS的關鍵，是用同一個漂移區在兩個方向阻斷電壓和導通電流，相比背靠背結構有機會降低芯片面積與系統成本。
但單片雙向并不只是版圖合并。

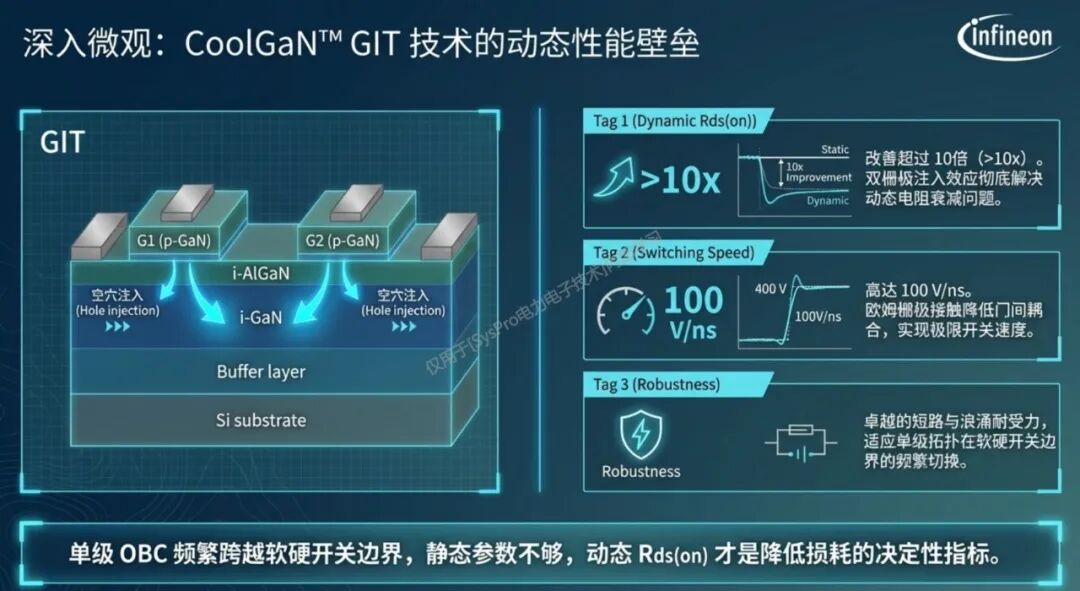

我注意到英飛凌特別強調雙柵結構帶來的動態性能，尤其是在100kHz下動態RDS(on)接近DC RDS(on)，同時兼顧硬開關和軟開關損耗。也就是說，BDS要解決的是“能不能雙向”和“高頻下會不會退化”兩個問題。
所以，BDS不是簡單減器件數量，而是在器件層把AC側雙向阻斷能力重新標準化，為后面的拓撲變化創造前提。
單片BDS采用準共漏結構，兩個源極都可能成為電位參考。如果襯底懸浮，背柵效應會導致動態RDS(on)增加，器件在實際應用中的可用性就會被削弱。所以，BDS如果向商業化并不只靠主功率路徑，還要靠內部電位管理。
英飛凌的處理方式，是在650V G5 BDS中集成襯底電壓控制電路，動態連接到電位更低的一側源極，從技術層面降低外部使用負擔。這里的工程意義：如果器件需要復雜外部輔助才能穩定工作，它就很難成為平臺化器件。
我用一句話概括下：單片雙向結構解決了器件數量問題，襯底控制解決了可用性問題，兩者疊加后，BDS才具備進入量產電源拓撲的基礎。
下面說說拓撲。

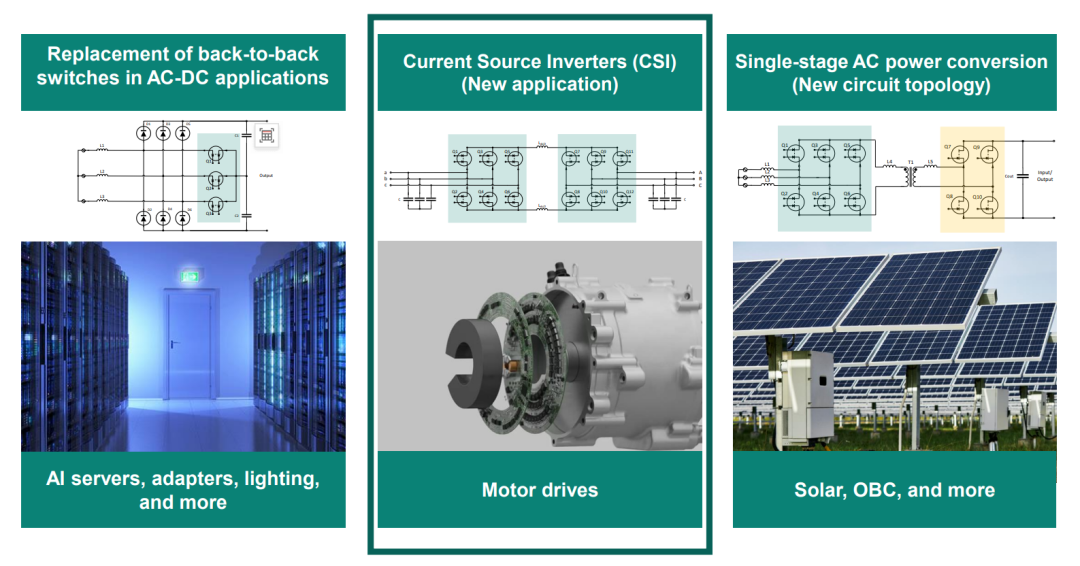

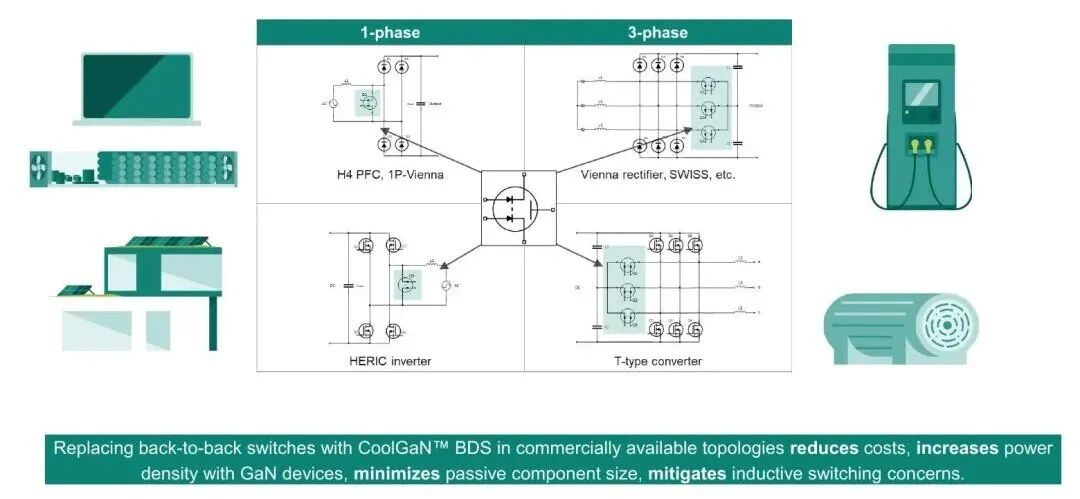

英飛凌選擇在已有AC-DC拓撲中，用CoolGaN BDS替換背靠背開關。這樣可以在較小系統改動下獲得成本、功率密度、無源件尺寸和感性開關問題上的收益。

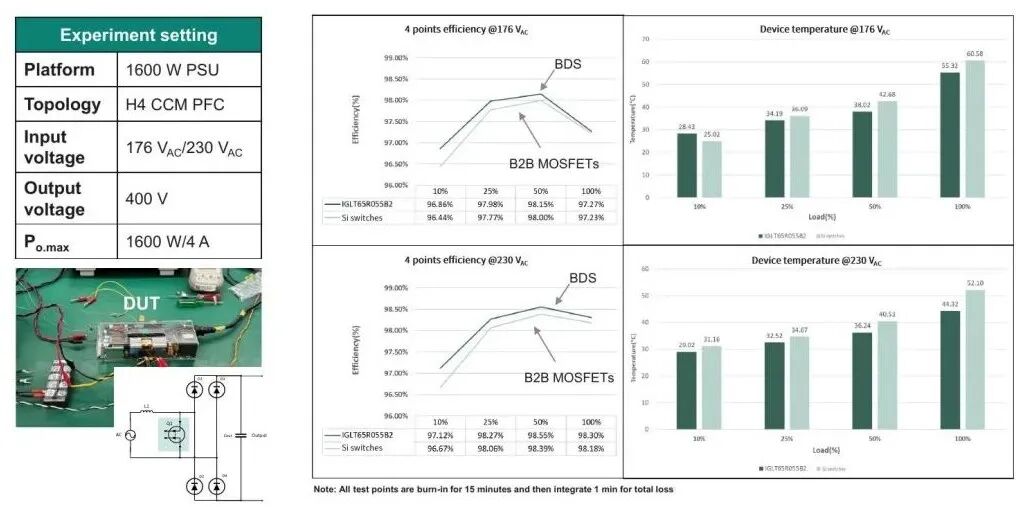

H4 CCM PFC實驗，給了一個可落地參照：平臺是1600W PSU，輸入為176VAC/230VAC，輸出400V，最大功率1600W/4A。這個對比證明BDS并非只停留在器件概念，它可以在真實PFC功率段里和背靠背MOSFET直接對照。
所以，這里我們可以看出英飛凌的導入順序是：先在成熟拓撲里替代B2B器件，建立效率、熱和成本可信度；再用同一器件能力推動更激進的單級AC功率變換。

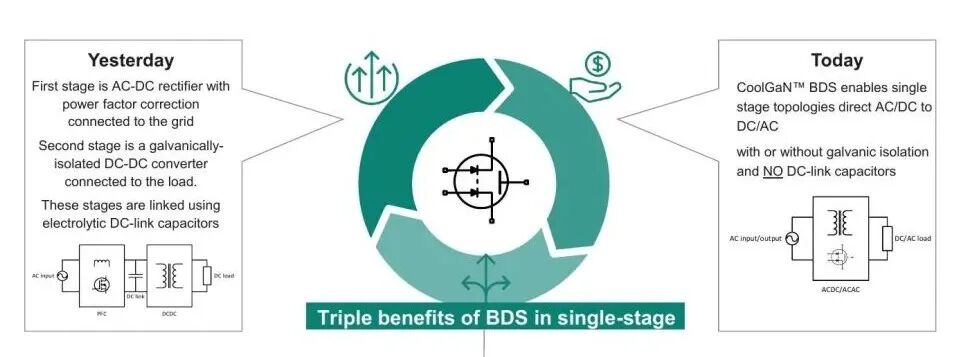

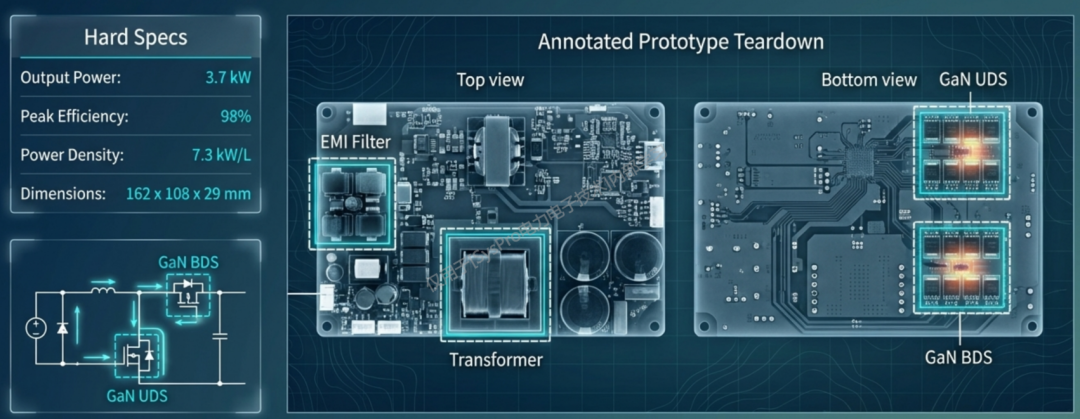

BDS真正打開的，是單級AC功率變換：
傳統方案通常是PFC整流加隔離DC-DC，中間依賴DC-link電容；
而BDS使能的單級方案，目標是從AC輸入/輸出直接進入DC或AC負載，減少級數、減少器件和電容，并帶來雙向功率流、無功控制、多端口和相模塊化能力。
微逆，是一個已經出現商業信號的方向。

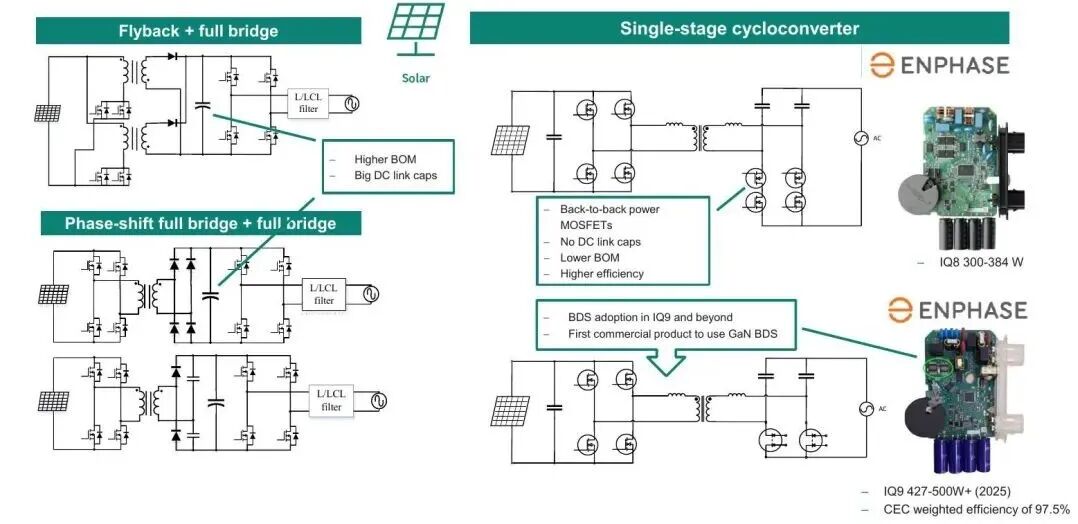

下圖是Enphase IQ8與IQ9對比：IQ9功率提升到427-500W+，CEC加權效率達到97.5%，并指向GaN BDS在IQ9及后續產品中的導入。這說明BDS的價值不是實驗室里的拓撲想象，而是開始進入AC并網產品。

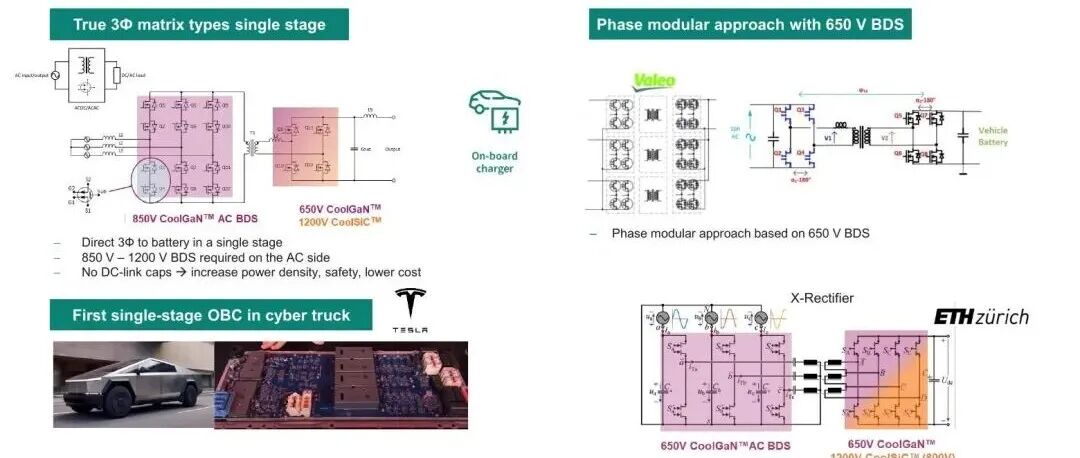

車載OBC則是另一個重要場景。英飛凌提到單級OBC趨勢，650V BDS可用于相模塊方案，若走真正三相矩陣式單級路線，AC側可能需要850V-1200V BDS。這里的分水嶺在于：單級OBC減少DC-link電容后，功率密度、安全和成本邏輯都會改變。
綜上可見：BDS不是只服務某一個產品，而是在把“AC側雙向可控”變成微逆、OBC和多端口電源共同需要的底層能力。
最后，我們看看AI數據中心PSU系統。

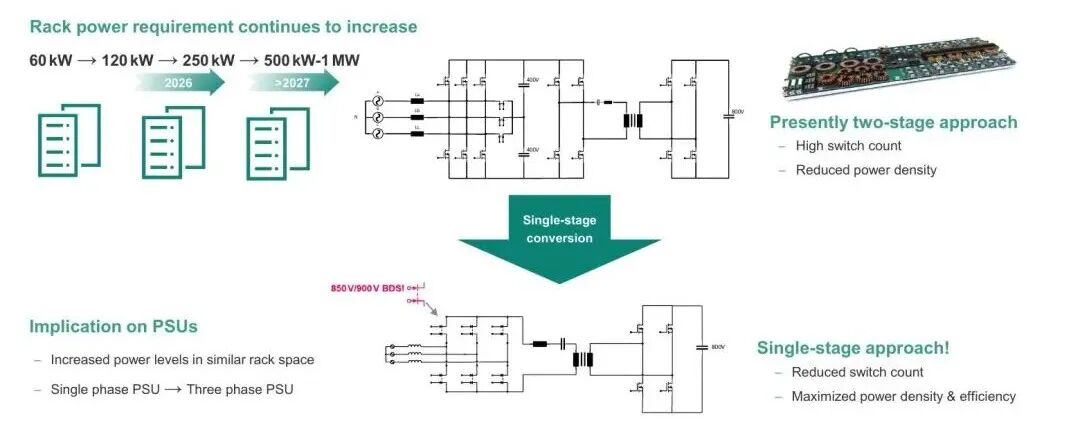

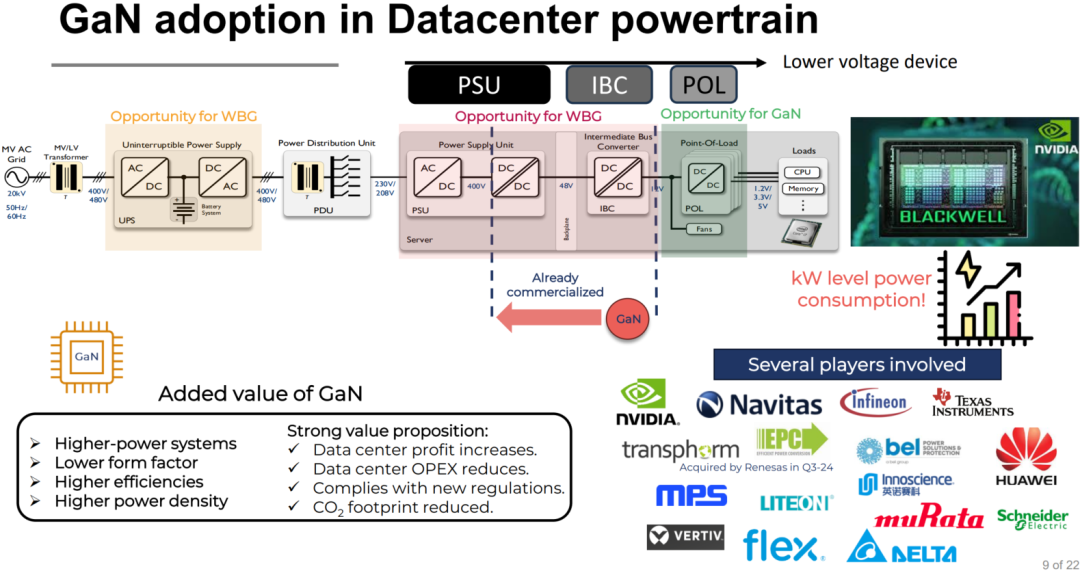

機架功率正在快速上移：60kW、120kW、250kW，再到500kW-1MW。但是，功率上升但機架空間不等比例增加，傳統兩級方案的開關數量、功率密度和效率壓力會被放大。
在這個場景下，三相單級PSU和800V配電不只是“更高電壓”的問題，而是把前端變換級數、開關數和能量路徑重新壓縮。此時，850V雙向GaN器件方案，本質是在回答AI機架如何用更少級數承接更高功率密度。
因此可見：當AI機架功率進入500kW-1MW區間，BDS從器件創新變成系統架構選項，目標是同時壓低開關數量、提升效率和保住功率密度。
? 最后想說
本篇我們看到英飛凌把CoolGaN BDS放在器件-拓撲-應用的連續鏈條里：
先用650V單片雙向結構替代背靠背開關 ;
再用襯底控制解決動態可靠性 ;
最后把單級AC變換推向微逆、OBC、CSI和AI數據中心PSU。
可見：BDS的競爭力不是單點參數，而是AC側功率路徑的全面重構。
