[前瞻洞察] Yole汽車功率模塊封裝選型與典型案例：SiC/IGBT、DBC/AMB、焊接/燒結、鍵合線/Spacer、冷卻方式，到底怎樣組合才"最劃算"?

圖片來源：Yole Group | 功率模塊封裝設計由芯片、基板、互連、介質、封裝和散熱路徑共同構成，決定性能與成本邊界

一、系統電壓和器件路線先決定封裝邊界

如果我們把模塊放回整車系統里看，會發現：400V/800V平臺、Si/SiC與IGBT路線，會直接改變功率模塊的絕緣、開關損耗、熱流密度和成本壓力。封裝不是后端小環節，而是被整車平臺架構牽引的系統件。

下面是BEV車型和功率半導體選擇路線圖，這里可以看到：不同車企、不同平臺并不會采用同一套模塊答案。高壓平臺提高效率和快充能力，也會讓模塊更依賴低熱阻、高可靠互連和更穩定的散熱結構。

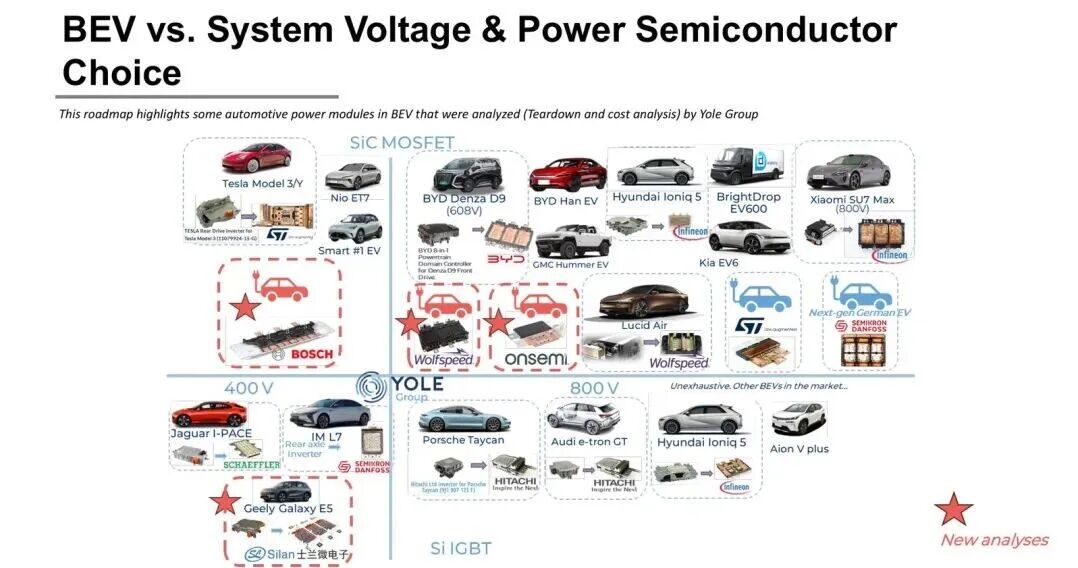

圖片來源：Yole Group | BEV系統電壓與功率半導體選擇路線圖，說明模塊封裝由整車平臺和器件路線共同牽引

二、封裝需求不是單一散熱，而是電熱機械可靠性一起閉環

功率模塊的封裝，主要要同時完成幾件事：

• 連接芯片與外部端子、導出熱量、提供高壓隔離、降低寄生效應;

• 保護芯片免受熱循環、振動、濕度和機械應力影響。

任何一個指標單獨優化，都可能被另一個指標抵消。

Yole把封裝要求概括為高功率、高頻、高溫、高可靠、長壽命和低成本。這個組合解釋了為什么封裝路線越來越復雜：

• 一邊要承受SiC帶來的高功率密度和高溫窗口；

• 一邊又不能讓成本結構脫離主流車型的承受能力。

下圖關于功率封裝的需求，核心是為了說明設計要閉環：功能側是連接、散熱、隔離和保護，要求側則是功率、頻率、溫度、可靠性、壽命和成本的綜合約束。

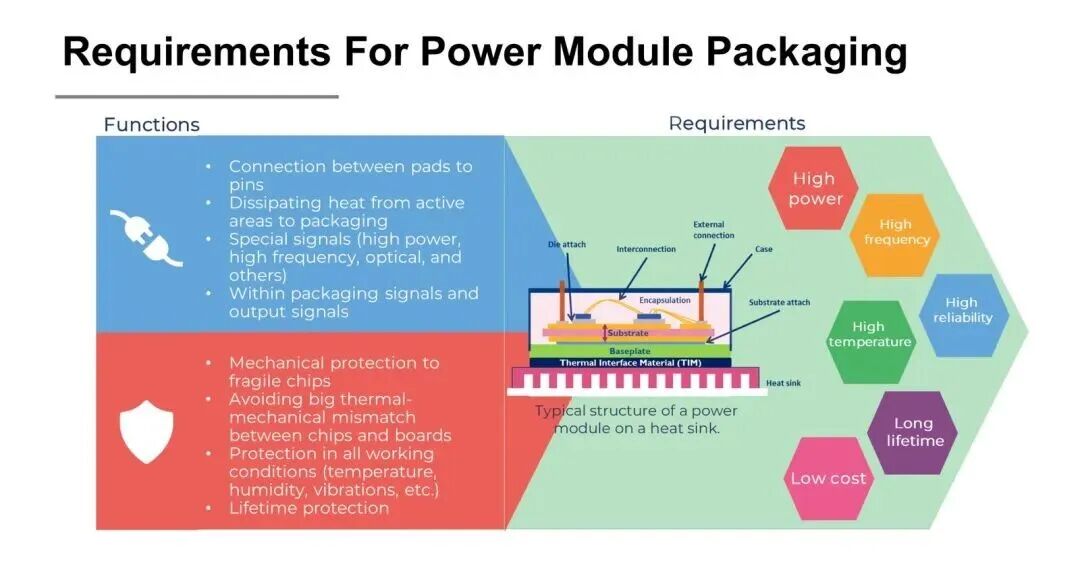

圖片來源：Yole Group | 功率模塊封裝需求把高功率、高頻、高溫、高可靠、長壽命和低成本放在同一約束體系中

三、真正的技術差異，藏在基板、芯片、互連和Die attach（芯片貼裝）組合里

從拆解角度看，功率模塊的差異并不只在外形。

Yole把封裝部件趨勢拆成基板、芯片類型和芯片貼裝類型：Si與SiC芯片、DBC（直接覆銅陶瓷基板）與AMB（活性金屬釬焊陶瓷基板）基板、焊料與燒結、Al wire（鋁線鍵合）與更先進的接觸/Spacer方案，構成了模塊技術路線的底層拼圖。

下面的趨勢圖說明，不同模塊類型并不是沿一條線升級，而是在成本、熱阻、可靠性和材料成熟度之間做組合選擇。SiC模塊會推動燒結、AMB（活性金屬釬焊陶瓷基板）和先進互連，但并非每個車型都需要最高配置。

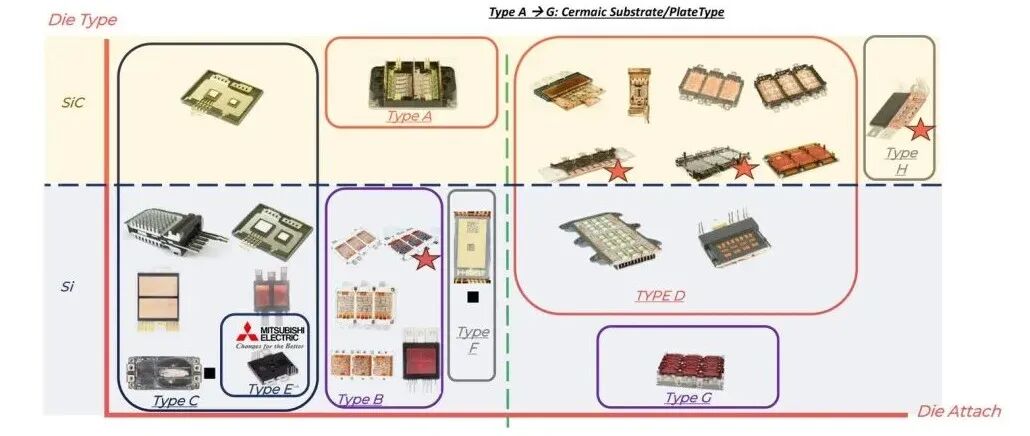

圖片來源：Yole Group | 汽車功率模塊在基板、芯片類型和Die attach上的組合趨勢，體現性能升級與成本邊界的共同約束

此外，Yole重點對比了幾款750V級模塊：

• 士蘭微和斯達半導樣例，為IGBT、DBC、Al wire、soldering路線；

• Bosch PM6.1，則為SiC MOSFET、帶molded cards的塑料封裝、AMB、Advanced Spacers（先進墊片互連）和sintering。

差異不是某一個材料點，而是一整套封裝體系的升級。

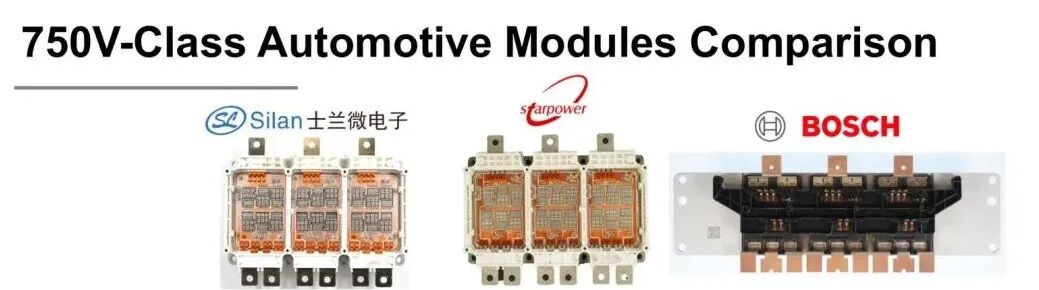

圖片來源：Yole Group | 750V級汽車功率模塊對比顯示IGBT/SiC、DBC/AMB、Al wire/Advanced Spacers和焊接/燒結路線差異

四、成本拆解說明：先進封裝必須解釋錢花在哪里

先進封裝的挑戰，是性能收益往往伴隨材料、工藝、測試和良率成本上升。

Yole的成本拆解把模塊總成本拆成：芯片、基板/模塊組裝、互連、測試和良率損失等部分。下圖是關于成本的拆解圖，其價值在于它把模塊技術選擇轉化為成本結構問題：SiC die、陶瓷基板、燒結、先進互連和測試良率，都會在總成本中留下不同權重。

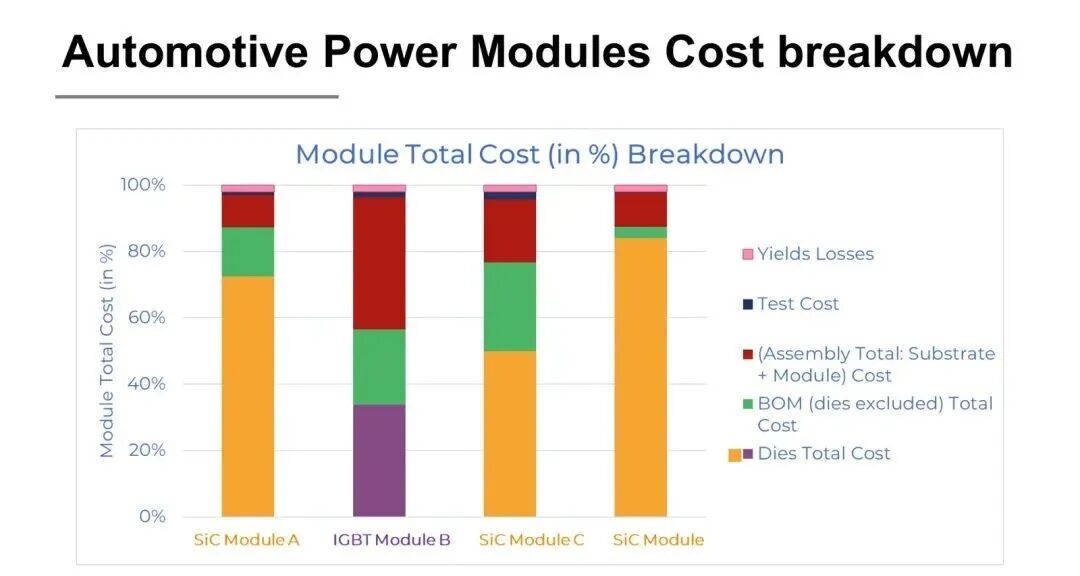

圖片來源：Yole Group | 汽車功率模塊總成本拆解，顯示芯片、基板/組裝、互連、測試和良率損失等成本來源

因此，Yole提出的Excellent vs. Good Enough（高性能最優與夠用最優）視角非常關鍵：

• 對豪華或高性能車型，Excellent方案可能有意義；

• 對主流價格敏感市場，Good Enough更可能是工程最優。

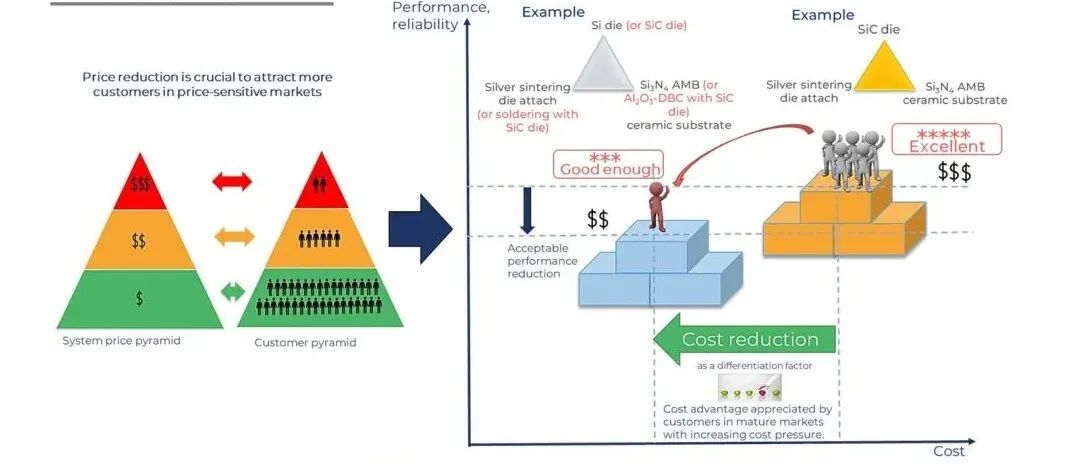

圖片來源：Yole Group | Excellent與Good Enough封裝策略對比，說明性能升級必須與車型定位和成本目標匹配

五、量產路線不是追求最貴，而是找到可驗證的性能成本平衡點

最后，Yole用替代陶瓷基板案例說明，成本優化并不等于技術倒退。模塊廠可以在基板材料、導熱路徑、互連方案和封裝結構之間重新組合，在滿足目標性能的前提下降低成本壓力。

例如，下圖是“替代陶瓷基板”的一個案例，它說明：封裝選擇可以通過材料替代和結構優化來壓低成本，同時保留足夠的熱、電和可靠性能力。

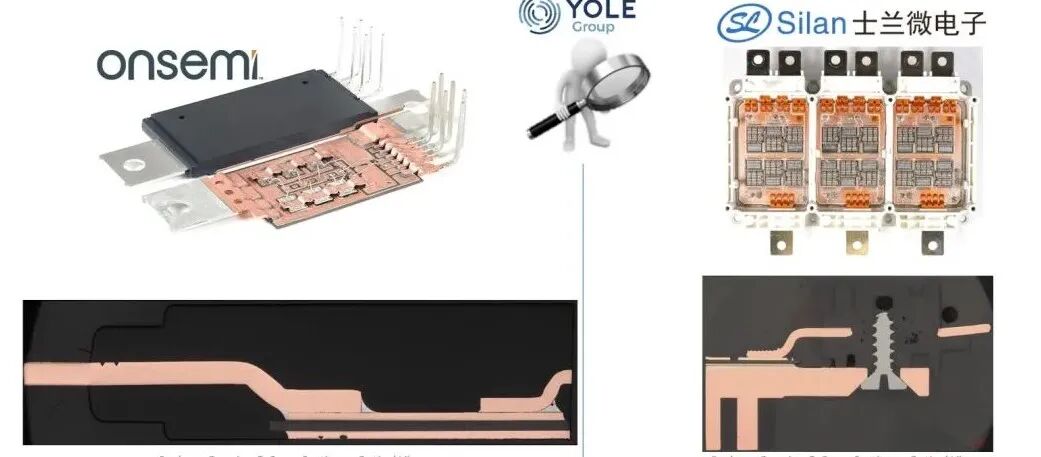

圖片來源：Yole Group | 替代陶瓷基板模塊案例顯示材料與結構選擇可以在成本和性能之間重新平衡

更多星球補充看點：

圍繞“汽車功率模塊封裝怎樣在性能和成本之間做選擇”展開：

? Teardown方法說明：Yole對整車系統、逆變器、模塊和成本分析的拆解方法

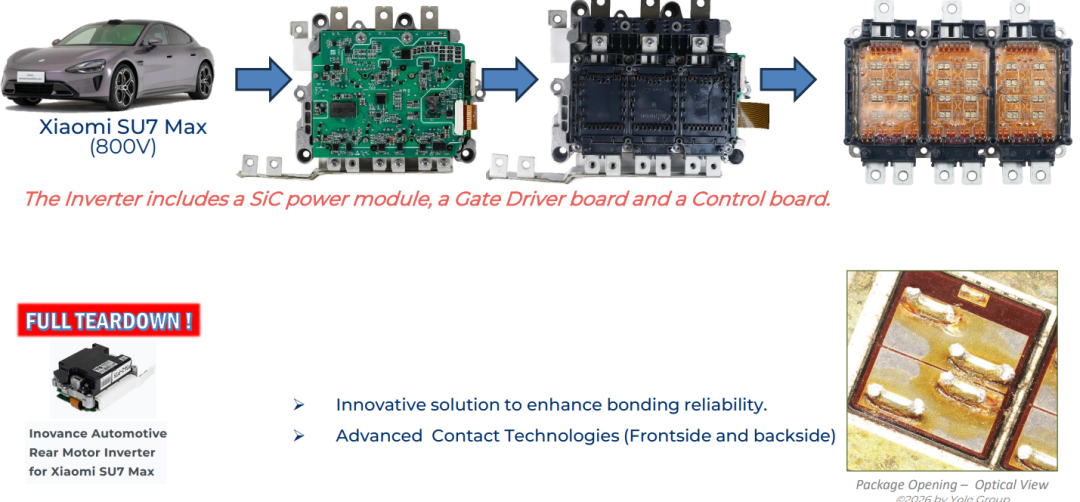

? 一些案例：吉利銀河 E5中的士蘭微 IGBT模塊、小米SU7 Max中的Infineon HybridPACK Drive Gen2

? Semikron-Danfoss eMPACK拆解：激光焊接、柔性互連層和Direct Pressed Die對應可靠性、接觸和熱導路徑

? Bosch PM6拆解：DBC/AMB基板與cooler橫截面，展示從理論方案到現實檢查的差異

? 成本與路線頁：成本拆解、DBB封裝技術、替代陶瓷基板和最終Key takeaways
