導語：在之前的文章里，我們探討驅動系統的電機控制器在熱應力、電應力作用下的耐久，討論了為什么做？怎么做？以及如何從機理角度定制化這一試驗？并簡要概述了IGBT壽命的計算流程。
今天我們站在IGBT可靠性機理的視角，對造成其失效的功率循環（PC）和熱循環（TC），從本質和規格參數角度說明起源和影響問題，結合一些案例理解這其中的邏輯；最后用通俗易懂的語言對雨流計數法進行說明，闡述：IGBT是如何利用這一方法，在開發之初完成壽命的評估的？
本篇為下篇。
電動汽車驅動系統IGBT可靠性指南(下篇)
3. 熱循環(TC) (知識星球發布)
3.1 熱循環應力產生機理及影響
3.1.1 熱膨脹冷卻系數帶來的問題
3.1.2 熱膨脹冷卻系數解決辦法
3.2 案例說明
注: 本篇為節選，完整內容會在知識星球發布(點擊文末"閱讀原文")
導語：在之前的內容里，我們先明確了 IGBT 在逆變器中的核心作用 —— 它是電力轉換與分配的關鍵，而復雜負載和嚴苛熱環境直接影響其性能與壽命，這也讓功率循環（PC）和熱循環（TC）成為可靠性評估的核心維度。
在上篇中（01/02），我們詳細拆解了功率循環（PC）：它聚焦 IGBT 內部結溫的變化（?Tvj），我們講了其核心影響因素包括絕對結溫、溫度波動幅度、循環周期和導通時間，也分享了線材優化、鍵合工藝改進、燒結技術應用等提升可靠性的手段；同時還聊了 PC 的失效判定標準、測試條件的注意事項，通過連續工作和間歇式工作兩個案例，帶大家實操了如何根據功率循環曲線和修正因子計算 IGBT 壽命？

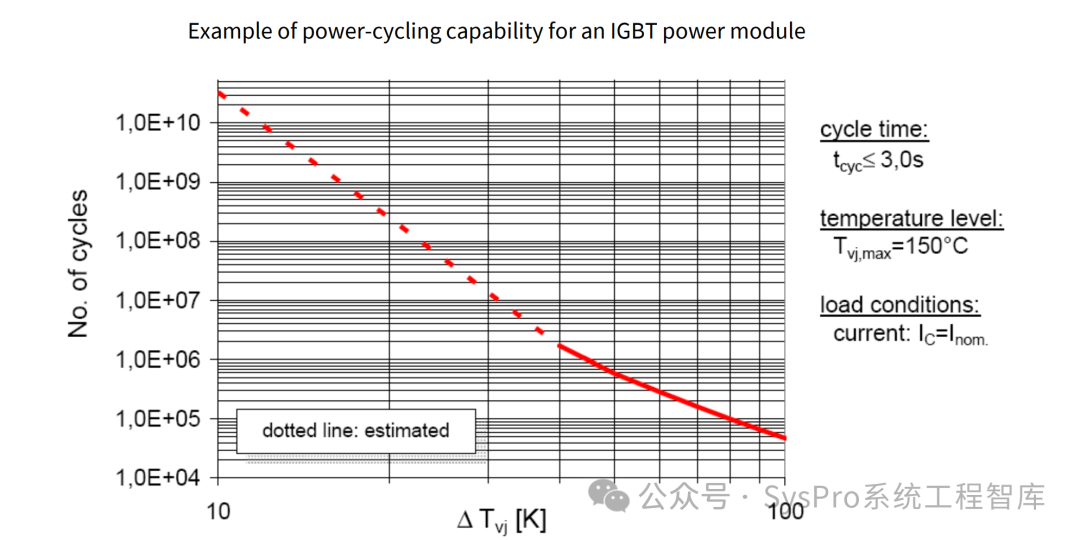

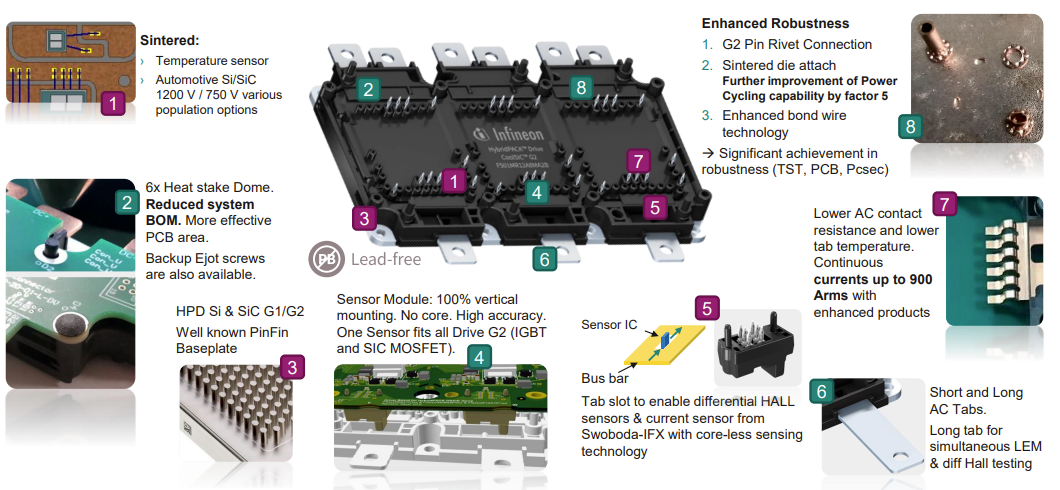

圖片來源：英飛凌
緊接著在03中，我們又深入探討了熱循環（TC）：和 PC 不同，關注的是外部焊接點與外殼的溫度變化（?Tc）。我們講了 TC 的應力源于不同材料熱膨脹系數（CTE）不匹配 —— 比如銅基板與陶瓷基板的 CTE 差異會導致焊接點開裂，而 AlSiC 這類材料能有效解決這一問題；通過對比測試案例，我們也直觀看到了不同基板在熱循環中的壽命差距，明確了 TC 主要關注持續幾分鐘的溫度變化，短暫波動可忽略。

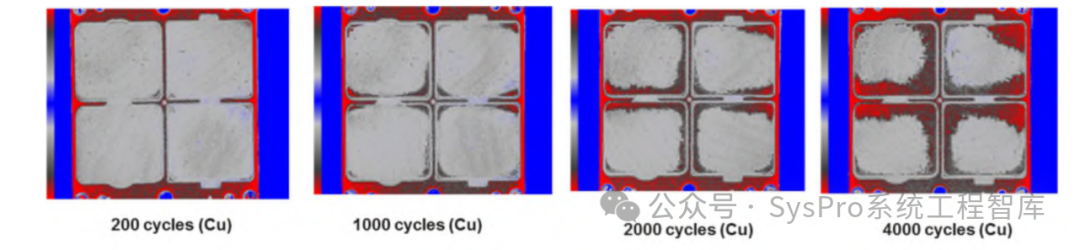

Cu基板IGBT在TC循環下的熱界面穩定性微觀圖
圖片來源：英飛凌
這里，大家可能會有個疑問：實際工況中，IGBT 的溫度變化是復雜多變的動態過程，怎么從這些雜亂的數據里，精準挑出對壽命有實質影響的有效循環？又該如何統計這些循環次數、量化疲勞損傷，最終準確估算 IGBT 的實際使用壽命呢？
接下來這一部分（04），我們就專門解決這個問題 —— 重點講解IGBT 疲勞壽命數據分析的核心方法：雨流計數法。下面我們進入正文。
IGBT疲勞壽命數據分析方法說明：雨流計數法
4.1 為什么要用雨流計數法？
我們在《驅動系統耐久的三部曲》中層提到過，在處理具有復雜且不斷變化負載循環時，我們會用到一種叫做"雨流計數法（Rainflow Algorithm）"的算法來分析疲勞數據。這個方法對于溫度模式的負載循環同樣適用。下面具體來講一下。
4.2 什么是雨流計數法？"雨流"怎么流?
這個算法的作用是把那些復雜多變的應力變化簡化為一系列簡單的循環次數。即，把復雜的溫度變化過程"翻譯"成更容易理解和計算的幾個簡單循環，從而幫助我們更好地評估設備的疲勞壽命。
其工作方式是這樣的：把一個隨時間變化的數據序列（比如溫度、應力等）簡化為一系列拉伸峰值（tensile peaks）和壓縮谷值（compressive troughs）的序列，這樣做可以忽略掉一些細節，只保留那些對設備疲勞壽命影響最大的拉伸和壓縮的極值點，從而更容易地分析和計算設備的疲勞壽命。
具體而言：將原本的溫度循環數據圖順時針旋轉90度，使得原本在水平方向上的溫度變化（隨時間變化）變為垂直方向，從而更容易地識別或處理數據中的特定模式或特征。

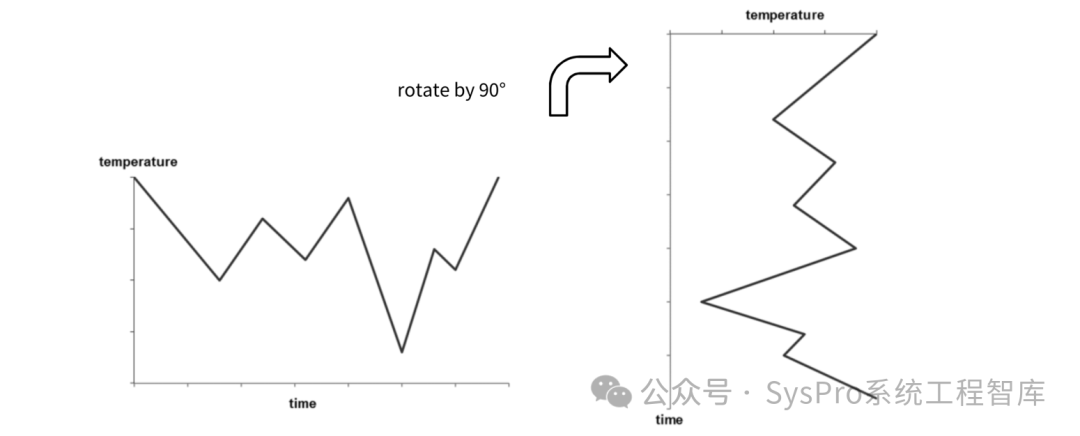

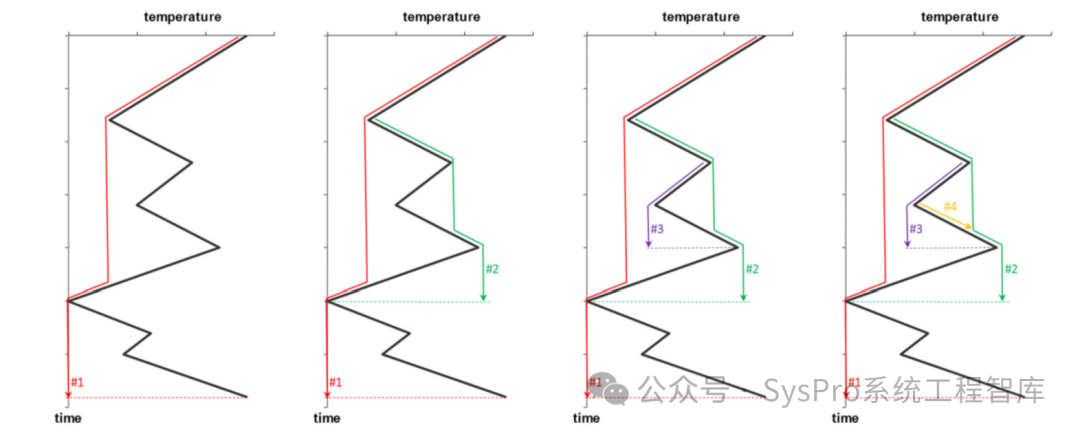

圖10 雨流計數法方法示意圖
圖片來源：英飛凌
4.3 案例說明（雨流計數的方法）
（知識星球中發布）

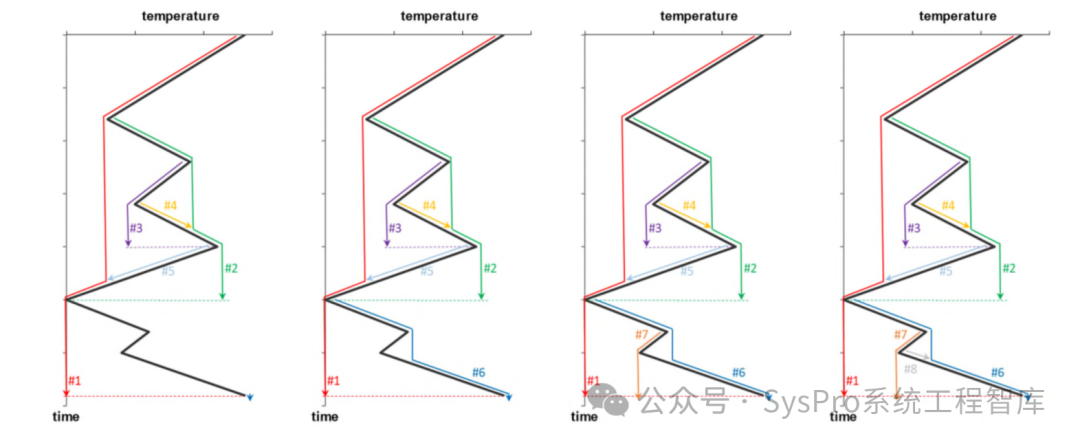

圖11 雨流計數法案例說明：過程
圖片來源：英飛凌
