在電子設計的江湖里，有一種痛叫“我覺得沒問題，但電路覺得我有問題”。今天我們要聊的，就是一個極其簡單的組件——電位器（可調電阻）。

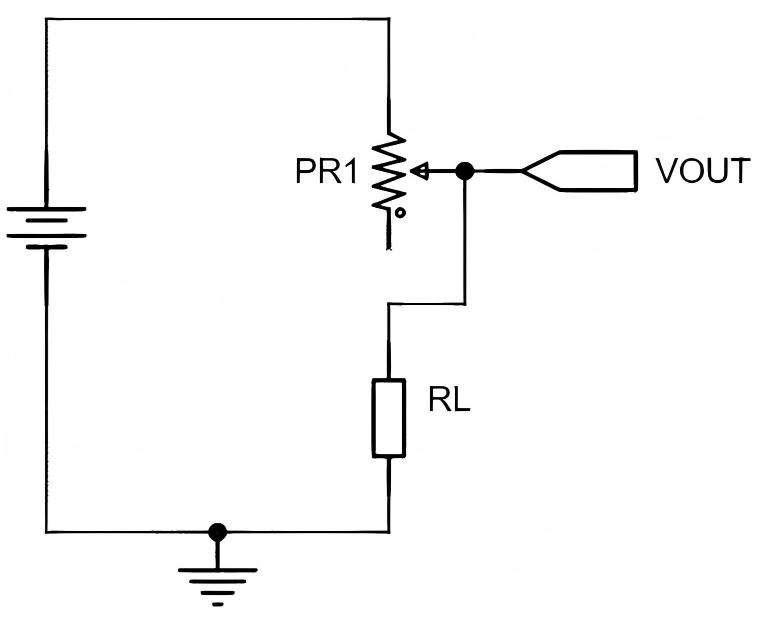

很多小伙伴在把它加入電路時，動作極其絲滑，甚至帶著一絲“這還不簡單”的自信。他們往往會給出下圖1這樣的設計方案：
圖1
乍一看，沒毛病啊！利用滑片改變接入的電阻長度，這不就是初中物理教的滑動變阻器嗎？能用！

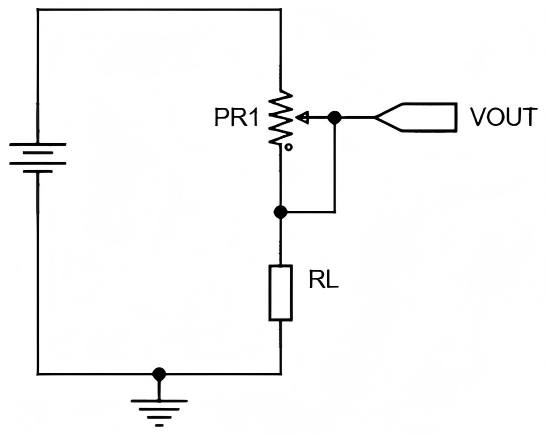

但是，這種接法在資深工程師眼里，簡直就是在電路里埋了一顆“隨時會爆的雷”。那么，為了保住工作（以及保住你的PCB），老司機的正確姿勢通常如下圖所示：
圖2

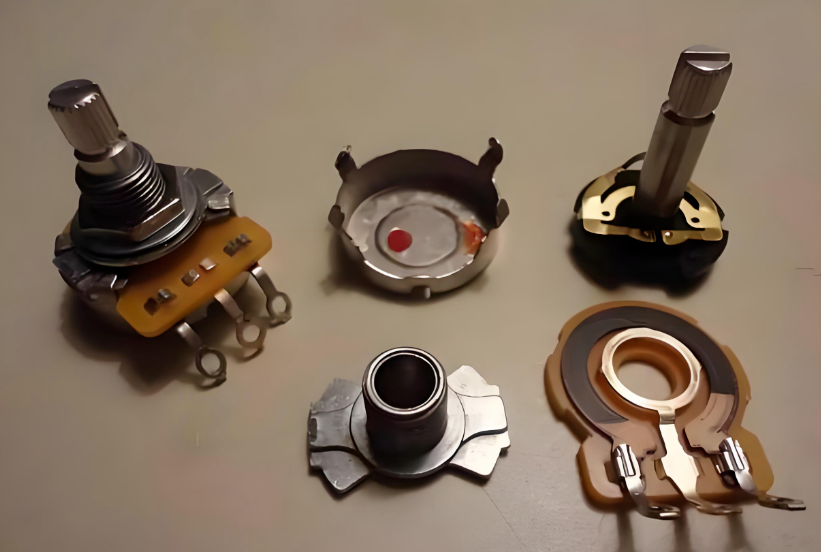

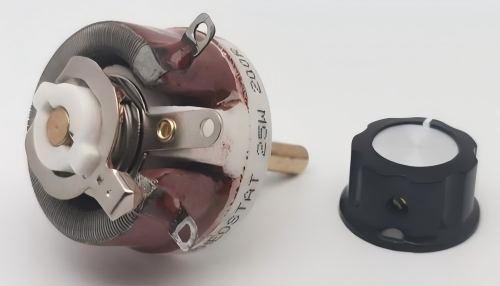

“不就是多連了一根線嗎？這有什么區別？” 別急，咱們得先給電位器做個“開顱手術”，看看它的內心世界。請看圖3和圖4的“解剖圖”：
圖3
圖4

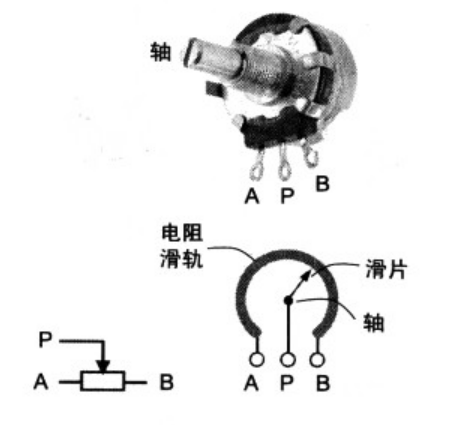

電位器說白了就是一個半圓形的電阻滑軌（A端到B端），加上一個在上面反復摩擦的金屬滑片（P端）。
如果你按照圖1那種“任性”的接法，萬一哪天你的電位器心情不好（比如用了太久磨損了、進了灰塵、或者是機械結構松動），導致那個金屬滑片P和滑軌“鬧分手”脫落了，后果很嚴重：你的電路會瞬間進入“斷路”狀態！
電阻直接飆升到無窮大，Vout瞬間歸零。如果這是個控制反饋電路，你的整個系統可能當場“原地去世”或者直接發瘋。
但如果你采用了圖2的接法，把滑片P和閑置的B端強行“原地結婚”連在一起，情況就大不一樣了：
就算滑片P調皮地從軌道上跳了起來（接觸不良），你的電路依然是一個通路。此時接入的電阻就是電位器本身的最大固定電阻。雖然阻值變大了，Vout可能不再那么精準，但起碼電路還能“茍延殘喘”，不至于徹底斷氣，給了系統一個寶貴的緩沖機會。
做個總結：
做電路設計，不能只考慮“它正常的時候”，更要考慮“它出意外的時候”。多連一根線，給你的滑片找個“備胎”，這才是讓電路穩如泰山的秘訣。
