IGBT（絕緣柵雙極型晶體管）的名字聽起來復雜，但從結構上看，它本質上是在功率MOSFET的基礎上疊加了一層P型半導體，來引入"電導調制"效應，以降低導通電阻。理解這一點，就能理解IGBT結構的來龍去脈。本文從MOSFET的導通、耐壓講起，一步步推導出IGBT為什么長這個樣子。

MOSFET的導通與關斷

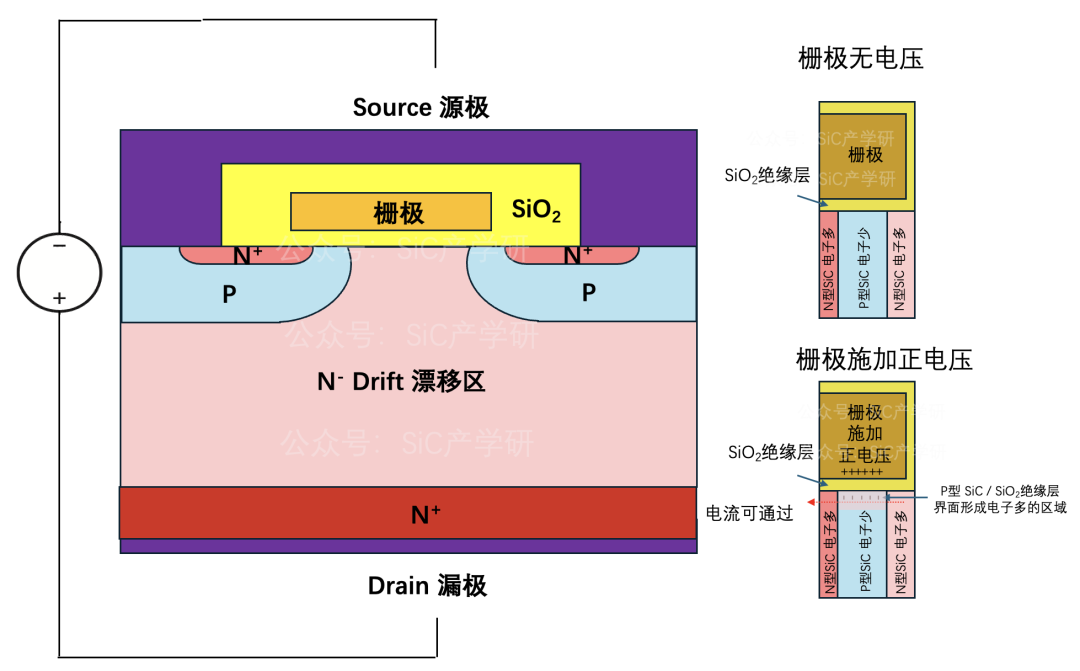

功率MOSFET的核心是"N-P-N"結構加上柵極氧化層：一個P型區域夾在兩個N型區域之間，P區上方覆蓋一層絕緣的柵氧化層，柵氧化層上方是柵極。

P區中空穴是多數載流子、電子是少數載流子，濃度很低。當柵極不加電壓時，上方N⁺區與下方N^-漂移區之間被這層缺少電子的P區隔開，兩者無法導通，器件處于關斷狀態。

當柵極施加正電壓后，柵極下方的電場會將P區中的電子吸引到P區與氧化層的界面附近。當柵極電壓超過閾值電壓、界面處聚集的電子足夠多時，這些電子會在P區表面形成一層連續的電子導電層，稱為"反型層"或"溝道"。溝道一旦形成，N⁺與N^-漂移區之間就被電子溝道連通，器件導通。撤去柵極電壓后，溝道中的電子消失，器件恢復關斷。

MOSFET的耐壓能力

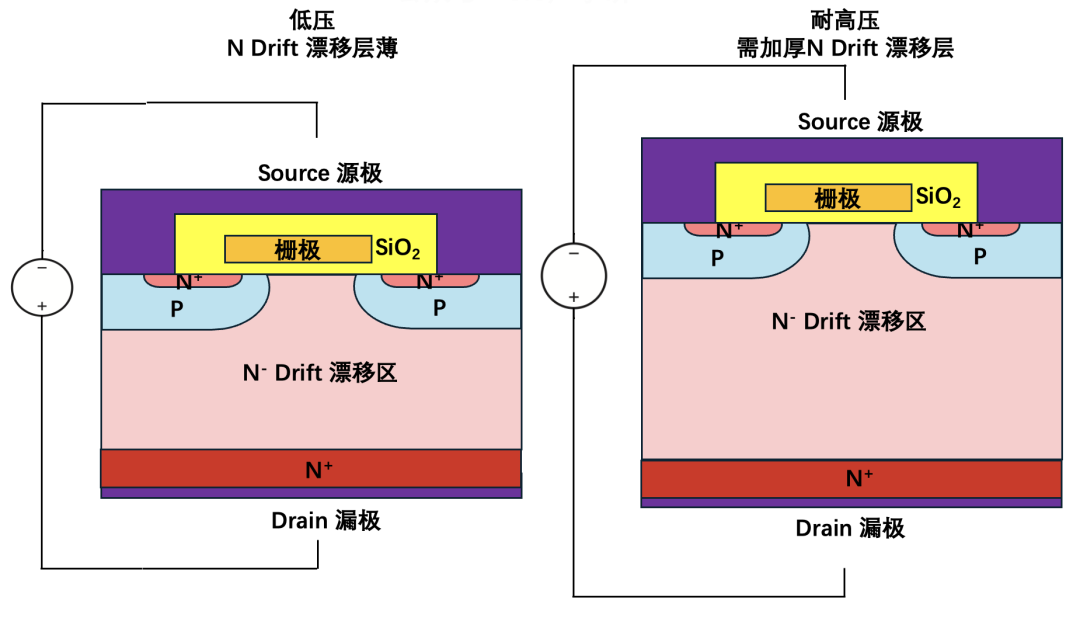

當漏極（Drain）施加高電壓、器件處于關斷狀態時，承受這個高電壓的主要是下方摻雜濃度很低的N^-漂移區。這一區域會形成反偏PN結的耗盡層，耗盡層承擔了絕大部分電壓。器件需要耐受的電壓越高，所需的耗盡層寬度就越大，相應地N^-漂移區就要做得越厚、摻雜濃度越低。

高壓場景下MOSFET的瓶頸

硅基功率器件中MOSFET的發明早于IGBT。早期MOSFET主要應用在低壓場景。當試圖把MOSFET推廣到高壓場景時，前面提到的耐壓需求就要求N-漂移區做得更厚、摻雜更低。

問題隨之而來：漂移區變厚、摻雜變低，意味著導通時電子需要穿越的路徑變長、可用于導電的載流子濃度也更低，導通電阻會顯著上升，器件發熱也隨之加重。這是MOSFET導通電阻隨耐壓等級近似按冪函數（約2.5次方）增長的根本原因，也是硅基MOSFET在高壓領域難以推廣的主要瓶頸。

在這之前，高壓大電流場景主要依賴雙極型晶體管（三極管）。但三極管導通需要持續提供基極電流來維持，驅動電路難以小型化，且存在儲存時間長、開關速度受限等問題。

研究人員因此希望保留MOSFET"電壓控制、驅動簡單"的優點，同時解決高壓下導通電阻過大的問題。

電導調制：降低導通電阻的關鍵機制

電導調制（conductivity modulation）指的是：向輕摻雜區域注入大量非平衡載流子，使該區域的實際載流子濃度遠超其本身的平衡摻雜濃度，從而顯著提高該區域的電導率、降低其電阻率。

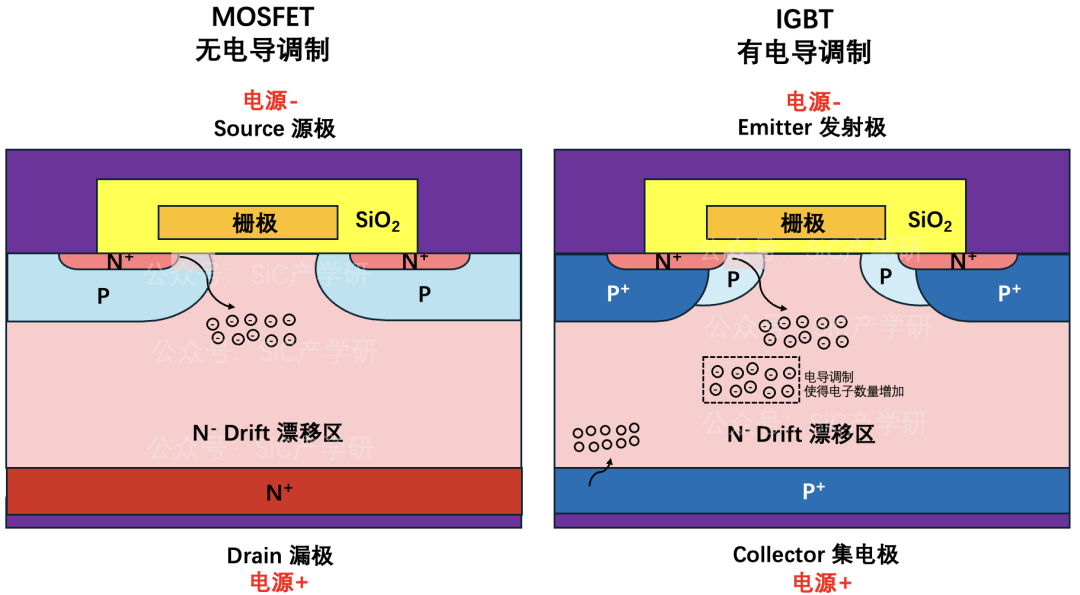

在IGBT中，這一過程可以這樣理解：IGBT相當于把MOSFET下方的N⁺層換成了P⁺層。當集電極施加正電壓時，會有空穴從P⁺注入N^-漂移區；為了維持該區域電荷的準中性（正負電荷數量大致相等），必須有等量的電子同步進入該區域予以補償，這就促使更多電子從上方的N⁺發射極經溝道進入N^-漂移區。

也就是說，普通MOSFET在柵極開啟后，N⁺中的電子僅靠溝道和縱向電場驅動進入N^-漂移區，參與導電的只有電子這一種載流子；而IGBT在此基礎上，由于集電極正電壓使空穴注入N^-漂移區，為維持電荷平衡又額外拉動更多電子從N⁺涌入，使N^-漂移區中同時存在遠超平衡摻雜濃度的空穴和電子，兩者共同參與導電，區域電阻率因此大幅降低。

IGBT中的電子、空穴導通過程

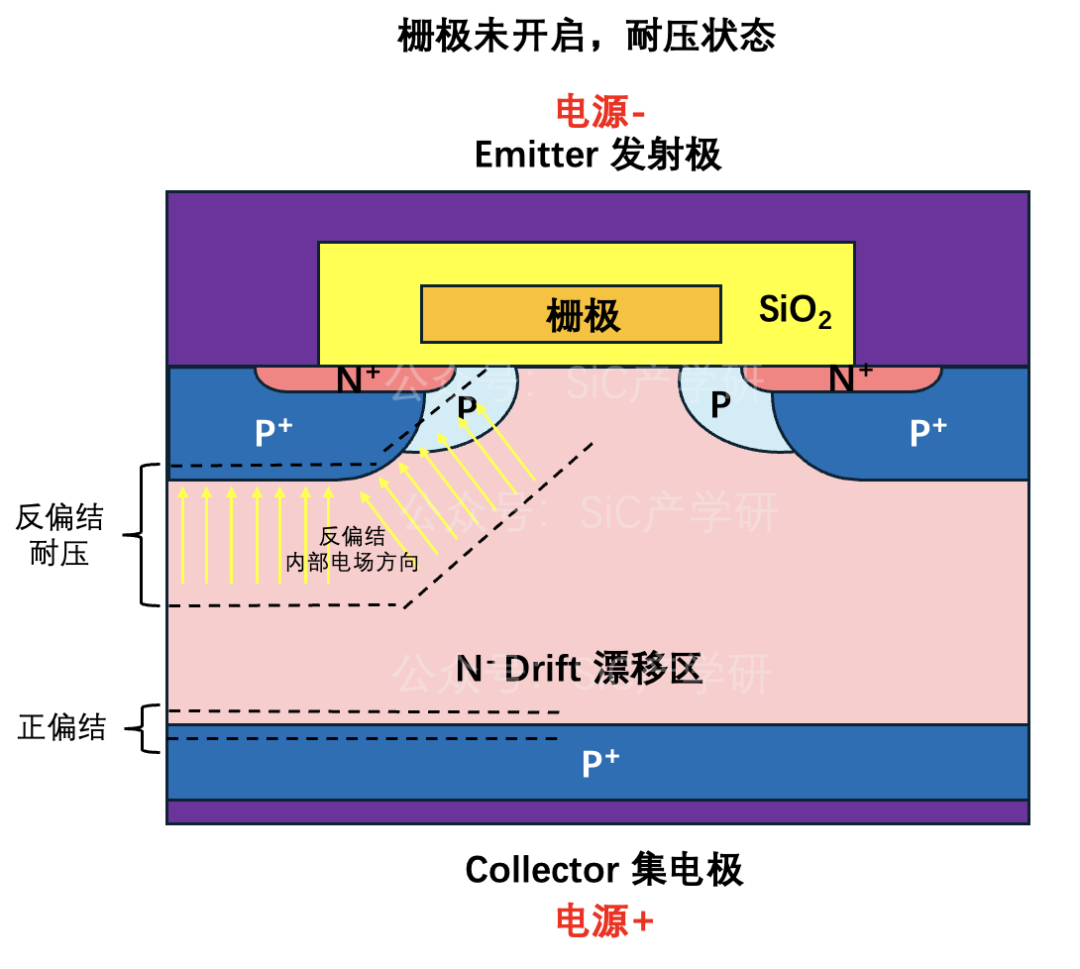

IGBT的三個端子沿用了雙極型器件的命名：集電極（Collector）、發射極（Emitter）、柵極（Gate）。當集電極施加正電壓、發射極施加負電壓時，若柵極未開啟，上方的PN結處于反向偏置，耗盡層擴大，承受電壓；下方的NP結則處于正向偏置，耗盡層縮小，不承壓。

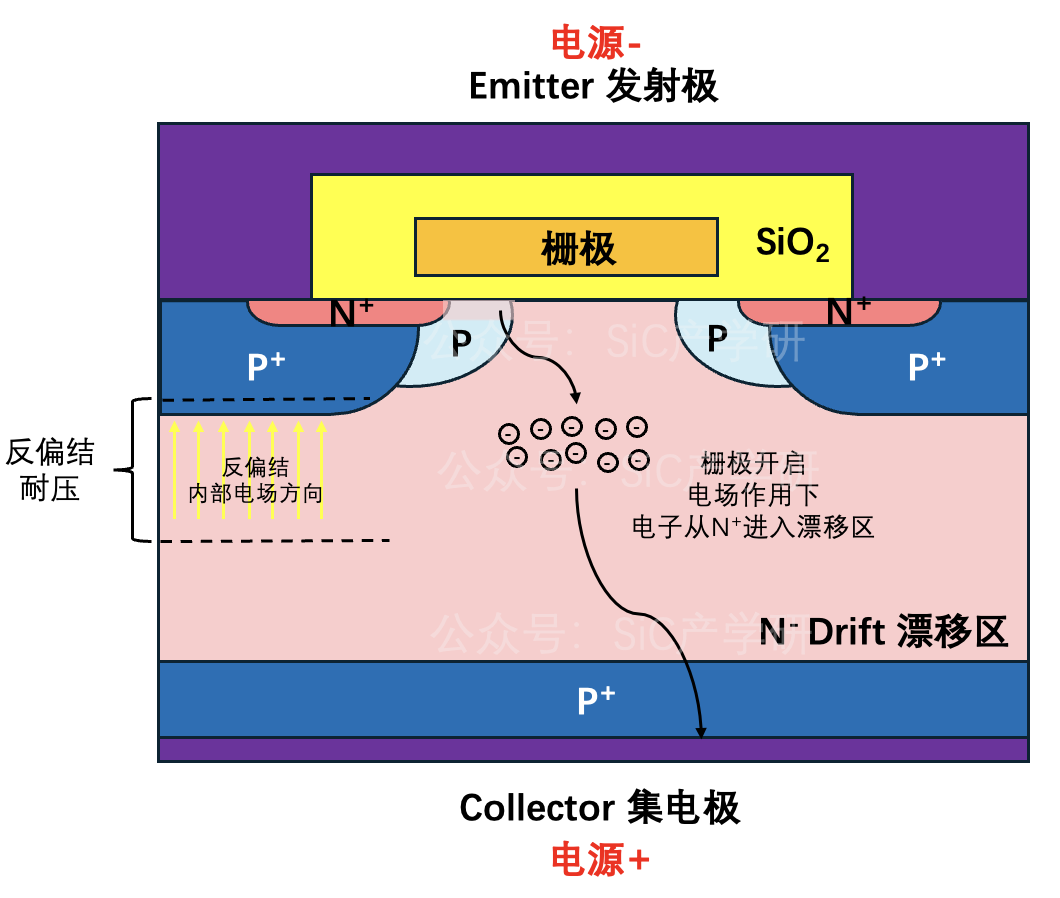

當柵極加正電壓使溝道開啟后，在縱向電場的作用下，電子從N⁺發射極經溝道進入N^-漂移區，向集電極方向移動，這一部分和普通MOSFET的導電機理是一樣的。

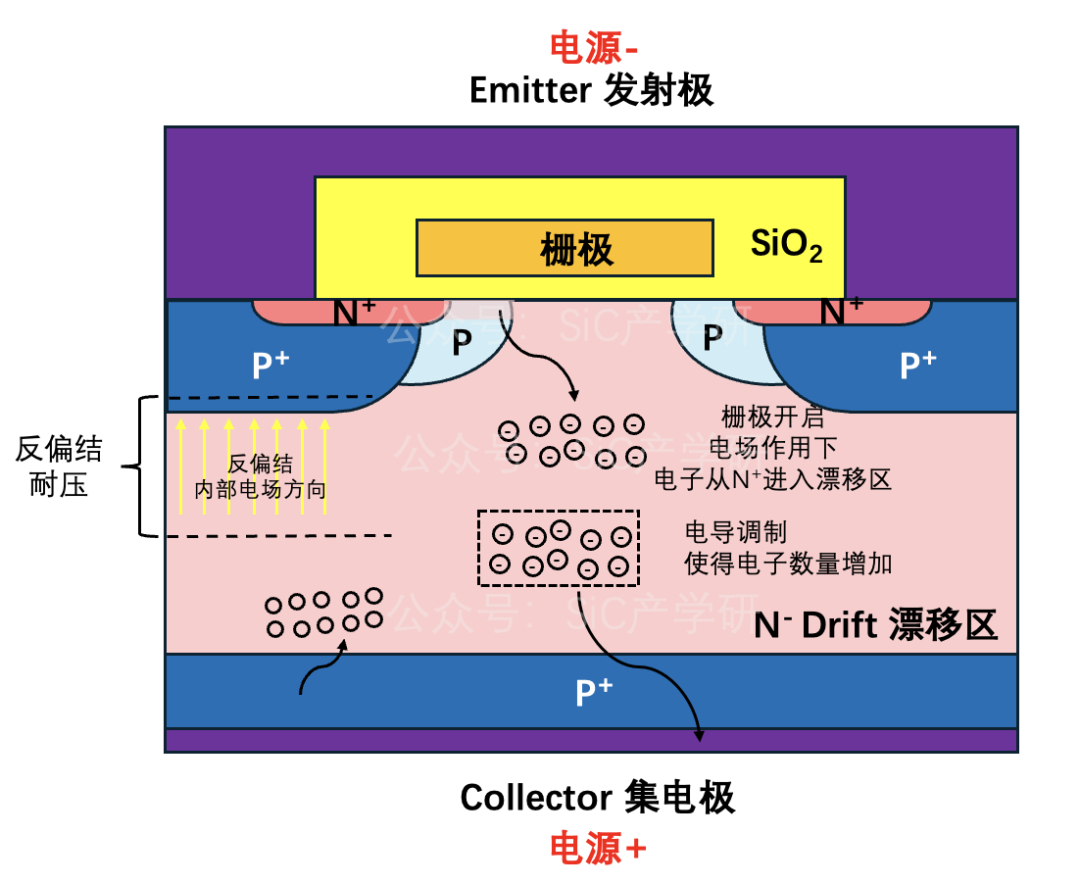

與此同時，由于集電極正電壓使下方NP結處于正偏，大量空穴從集電極注入N^-漂移區。由于電導調制的作用，這又促使N⁺發射極向N^-漂移區注入更多電子，用以補償注入空穴帶來的正電荷、維持電荷準中性。

電場驅動和電導調制共同作用下的電子，從N⁺發射極經溝道進入N^-漂移區，最終到達集電極，構成了器件的電子電流回路。

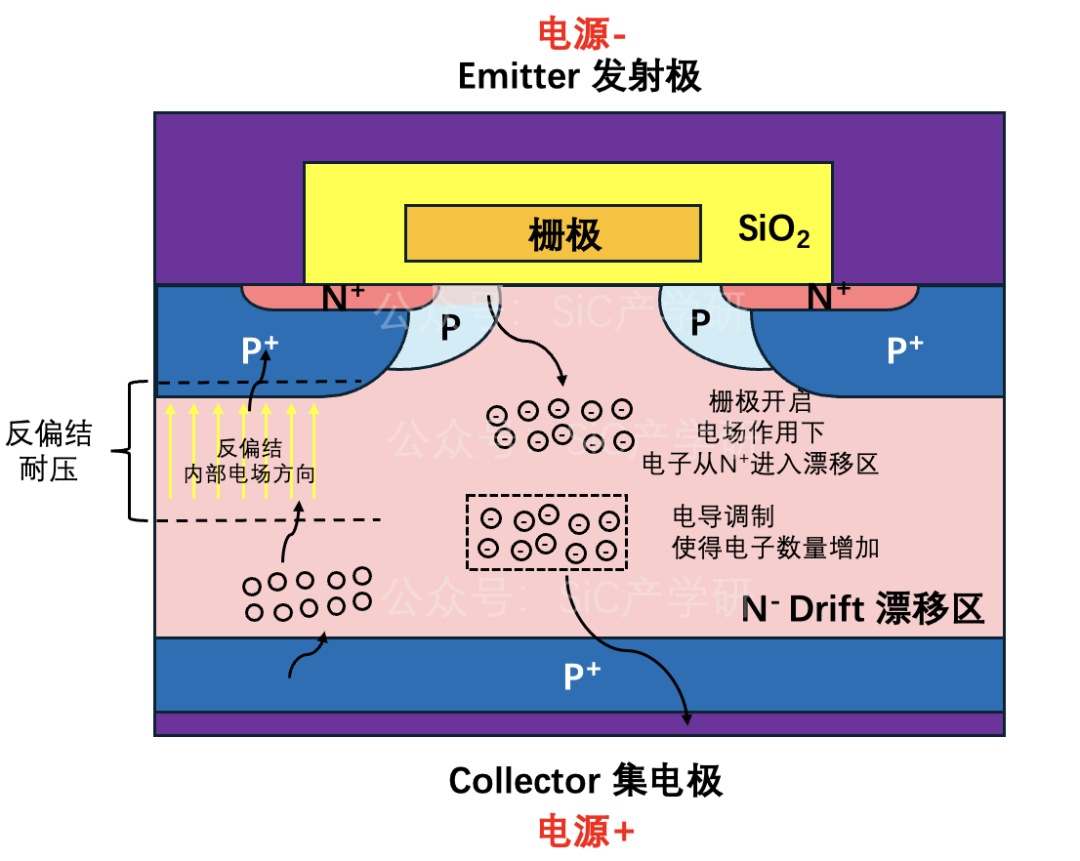

對于空穴而言，主要的輸運路徑是結構左側的PNP三極管：空穴在電場作用下從集電極進入N^-漂移區（相當于該PNP管的基區），擴散穿過N^-漂移區，到達上方反偏結附近時，移動方向恰好與該處內建電場的方向一致，因而被這個內建電場推入上方的P⁺區，進入發射極一側，完成空穴電流回路。

和前面聊到的普通三極管原理類似，空穴在穿越N漂移區（基區）時，會有少量空穴與N漂移區中的電子發生復合。如果不對N中被復合消耗的電子進行補充，基區會因電子持續減少而逐漸帶正電，最終使空穴無法繼續注入、PNP管的導電過程無法維持。而補充這部分電子并不困難：N漂移區上方就是N發射極，N來的電子中很小一部分就補充到了被空穴消耗的基區中。這部分電流，正是這個PNP三極管的基極電流來源。至此，IGBT就同時完成了電子和空穴兩種載流子的導通。

電子和空穴混在同一區域，難道不會大量復合而相互抵消嗎？

電子空穴復合確實需要時間，但只要電子和空穴穿越N^-漂移區所需的渡越時間明顯小于其復合壽命，空穴和電子就能在被復合消耗之前完成導電任務。實際器件在設計N-漂移區的摻雜濃度和厚度時，也會以此為目標進行優化，從而保證電導調制帶來的低阻效果能夠穩定維持，使電子和空穴可以同時大量參與導電。

IGBT結構：在MOSFET基礎上增加P⁺層

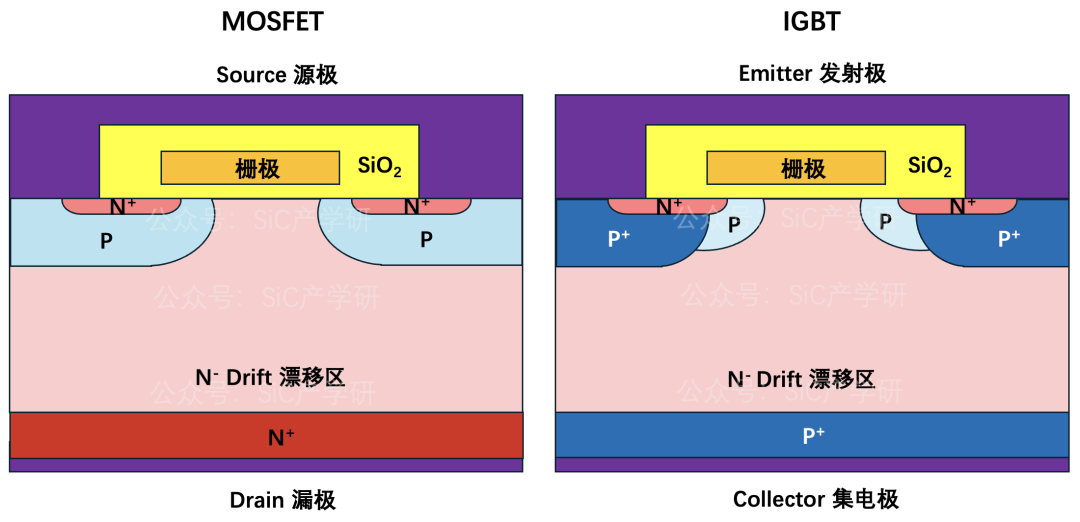

對比MOSFET與IGBT的縱向結構可以發現，兩者幾乎完全一致，唯一的區別在于：IGBT把MOSFET原有N^-漂移區下方的N⁺區域換成了P⁺區域，作為集電極。

正是這層P⁺區域，使器件在導通時能夠向N^-漂移區注入空穴，觸發電導調制效應，大幅降低漂移區電阻。同時，這層P⁺區域與上方的N^-漂移區、P區一起，構成了前面提到的寄生PNP晶體管，這也是IGBT等效電路通常被表示為"MOSFET驅動PNP晶體管"的原因。

這里的寄生指的是，本來只是想通過加入P⁺層引入電導調制，但P⁺、N^-漂移區、P區這三層結構客觀上不可避免地構成了一個PNP晶體管，屬于附加產物，所以叫"寄生"。它雖然叫"寄生"，但正是這個PNP管的導電路徑，承擔了電導調制所需的空穴注入過程，是IGBT正常工作所必需的。

這也解釋了IGBT這個名字的由來。IGBT的英文全稱是Insulated Gate Bipolar Transistor（絕緣柵雙極型晶體管）。其中，"Insulated Gate"（絕緣柵）指的就是MOSFET結構中那個通過氧化層與下方半導體絕緣隔開的柵極；"Bipolar Transistor"（雙極型晶體管）指的正是上面這個由P⁺、N^-漂移區、P區構成的寄生PNP晶體管。IGBT的名字，本質上就是在直接點明它的結構組成：MOSFET的絕緣柵結構，加上一個雙極型晶體管。

總結

IGBT可以理解為在功率MOSFET結構基礎上，把下方的N⁺區域換成P⁺集電極而形成的器件。這層P⁺區域使器件在導通時能夠向N^-漂移區注入空穴，通過電導調制效應大幅提高漂移區的電導率，從而在保留MOSFET電壓控制、驅動簡單這一優點的同時，克服了MOSFET在高壓場景下導通電阻過大的問題。

理解了這個結構演變的邏輯，也就不需要死記硬背IGBT的定義和名字了。
