去年年底的軟件綠色聯盟開發者大會上，華為EMUI和網易宣布在游戲《遇見逆水寒》中實現光線追蹤渲染，也就是在手機游戲上做到實時光線追蹤（ray tracing）運算。這聽起來是件大事，雖然光線追蹤的硬件實現早在上世紀90年代就有了，而且在如今的3D動畫作品與游戲CG中也常見，但實時（real time）的光線追蹤在桌面PC平臺尚且剛剛開始，手機現在竟然也有了？
游戲《遇見逆水寒》光線追蹤開啟前后的對比
我們在去年的Imagination新品發布會報道中曾經提過[1]，Imagination預計將會在2020年的B-Series GPU中加入光線追蹤架構。至少就商業應用來看，GPU的實時光線追蹤在移動平臺的應用還并不能算是眼下的事情。比較有趣的是，2020年伊始，Imagination宣布蘋果再度與其簽署多年的授權協議，雖然具體獲取的是哪方面的IP我們并不清楚。國外有分析師認為，蘋果可能是對Imagination的光線追蹤技術感興趣。
蘋果A系列芯片的GPU是個黑匣子，我們也無從探究其GPU從硬件層面對光線追蹤支持做到何種程度。在去年的WWDC 2019開發者大會上，蘋果曾經做過一個名為Metal for Accelerating Ray Tracing的主題演講[2]，表明在軟件層面，蘋果已經在做針對光線追蹤的籌備。這個演講的簡介提到，“Metal Performance Shaders利用GPU的大規模并行能力，為當代光線追蹤與光線投射（ray casting）技術計算做加速。”從這樣的描述合理猜測，蘋果的GPU尚未在硬件層面針對光線追蹤做出特別的支持。
那么《遇見逆水寒》這款游戲的光線追蹤又是怎么做到的？是否海思Kirin SoC已經從硬件層面實現了光線追蹤？這是我們期望去理解的問題。由于文章篇幅比較長，非技術愛好者可略過本文的第二、三部分，而僅閱讀第一與第四部分。
光線追蹤有什么用？
消費電子市場上，推實時光線追蹤技術比較積極的無非就是英偉達（Nvidia）和Imagination兩家公司，分別對應PC端與移動端。這也就成為我們能夠更清晰地理解當代光線追蹤技術發展到何種程度，及其趨勢的窗口。不過在此之前，還是花點筆墨回顧一下，究竟什么是光線追蹤。
從這種技術能做什么的角度來說，有了光線追蹤，相對狹義的講，在游戲或圖形計算相關的動畫中，我們就能看到各種更真實的光線反射、折射、陰影等光影關系。這些反射、折射、陰影需要的因素很多，比如圖形對象的材質，不同材質對光的吸收、反射都是不一樣的，鏡子能夠反射出實物，而大理石地面雖然也有光線反射，但程度與方式有異。另外，光線從光源發出被反射后碰到新的對象還會再次反射或折射、吸收，其復雜程度可見一斑。
就現實生活來看，這似乎是理所應當?shù)摹５谶^往的3D圖形世界里，它在外顯方面就只是一種模擬現實世界的特效。而要實現這些效果，是從硬件到軟件中間層，及開發共同努力才可達成的。舉兩個簡單的例子：
來源：Nvidia，游戲《古墓麗影：暗影（Shadow of the Tomb Raider）》截圖
在上面這個來自英偉達的例子中，光線追蹤（英偉達將自家的光線追蹤技術稱為RTX）關閉與開啟后的區別，這兩張圖的主要差異在陰影的呈現上。在人物腳下，及身體各部位考慮光影關系時，這個場景才顯得自然；如果陰影計算不完整，則人物就像漂浮在畫面中一樣。
來源：Nvidia，游戲《戰地5（BattleField V）》截圖
如上圖這樣的反射，區別相當顯著，也就不需要多談了。不過實際上，傳統的rasterization（光柵化）方案仍然可以做出反射效果，只是其開發復雜度會明顯更高，且經常會出現缺失，包括處在畫面外的反射并不會加入進來。上面這個場景中，一旦火焰處在屏幕顯示以外的區域，rasterization通常都不會再將其顯現在汽車外面的反射效果中。
在這個問題上比較有趣的一個設想是，玩如主視角射擊競技游戲時，借由光線追蹤，如果有敵方在窗戶下方潛行，玩家躲藏在角落位置，從某些視角依然能夠從窗戶玻璃中看到潛行的敵人——這也算是游戲的技術外掛吧。
來源：Imagination
而在上圖的Imagination示例中，左邊通過常規rasterization方式計算得到的陰影似乎已經算是比較到位了——實際由于rasterization方案流程問題，造就的陰影經常出現各種失真（比如鋸齒）。再加上計算陰影邊緣模糊的效果——這種所謂的半影（penumbra）效果對rasterization來講已經很難。而像右圖這樣陰影的半透明化對rasterization而言又是個難點，但對光線追蹤來說就簡單很多。
用比較簡單的話來說，光線追蹤就是在生成某個3D場景時在某個階段所采用的一種技術，這種技術能夠模擬現實世界中光的行為。而利用光線追蹤，就需要為開發者提供開發工具，并且生產更具真實感的視覺效果。
光線追蹤在電影行業的應用已經非常廣泛了，而電影所需的光線追蹤會用上專業圖形計算工作站，可能花幾個月時間把最終畫面給渲染出來。這對于實時的電子游戲來說是不現實的，一方面是因為游戲需要實時地生成每秒至少30幀畫面；另一方面光線追蹤對于圖形計算性能要求也是瘋狂的，過去是不可能用一塊顯卡就搞定3D游戲實時光線追蹤的。
如果我們僅從“光線追蹤”字面理解，處理器需要追蹤所有光源發射的光線，并且場景中不同對象表面還會對光源的光進行反射、吸收、折射，而且不同材料表面實現這些效果的特性還不同，成千上萬的光線需要計算。一個ray tracer性能度量因此就要達到每秒數百萬、千萬光線的計算能力，相當于GPU像素填充率的GPixels/sec級別，以及算力的GFLOPs級別[3]。
這個量級是Imagination在自家有關光線追蹤的白皮書中提到的，它或許還不夠具體。幾年前三星尖端技術研究院（SAMSUNG Advanced Institute of Technology）和幾所韓國、美國的高校曾聯合發表過一篇題為《SGRT: A Mobile GPU Architecture for Real-Time Ray Tracing（為實時光線追蹤設計的一種移動GPU架構）》的paper[4]，其中提到“在720p分辨率下，實時光線追蹤（30fps）的實際應用，要求的性能至少是300Mrays/s（單精度要求大約1-2TFLOPs）。”現在的手機GPU即便全速跑，與此都還有比較大的差距。
這個數據當然可能并不絕對，而且并沒有標明更具體的計算環境和要達成的目標。但似乎要讓現在的手機GPU硬跑光線追蹤，難度還實在是頗大的。
來源：Imagination
如果我們拋開光線追蹤對算力的貪婪需求不談，光線追蹤能夠實現的特性并不僅限于游戲，更高階的應用是AR（現實增強）。比如像上面這張圖片，原場景是用攝像頭實拍的，AR則在場景中加入了一輛汽車。要讓這輛汽車更真實，就必須讓汽車在光影方面融入到場景中去。當然這種應用的要求就比較高級了，因為相機需要分析場景的光分布，考量各種光線因素后加入到虛擬汽車的渲染中去。
除此之外，可暢想有關光線追蹤的應用也與汽車電子相關——環視攝像頭收集數據所呈現的畫面，將光影也考慮進去，那么中控板顯示的畫面不僅更真實，而且也易于進行障礙物距離的估計和判斷。
主流的光線追蹤實現
相對硬核的3A大作玩家應該很清楚，前文提到的這些反光、陰影、折射等效果，并不是光線追蹤特有的。前面提到的rasterization（光柵化）有時也能達到這樣的效果。那么我們就不妨簡單地談一談，什么是rasterization，以及光線追蹤又是怎么回事。
Rasterization光柵渲染的過程，本質上也是一種將3D對象在2D屏幕上顯示出來的技術。3D對象就是一堆三角形或多邊形，構建起的不同形狀、大小。三角形的角或者頂點，包含了很多信息，包括它在空間中的位置、色彩、貼圖、法線等。而3D模型的這些三角形，要顯示到屏幕上，則最終都需要將其轉化為像素。這就是rasterization的過程。每個像素都會分配一個初始色彩值——這個值來自于三角形頂點中存儲的數據。像素隨后還會得到進一步的處理或者shading（著色），比如說基于場景中的光源來改變其色彩，并且應用一個或更多貼圖，最終生成像素色彩。[5]

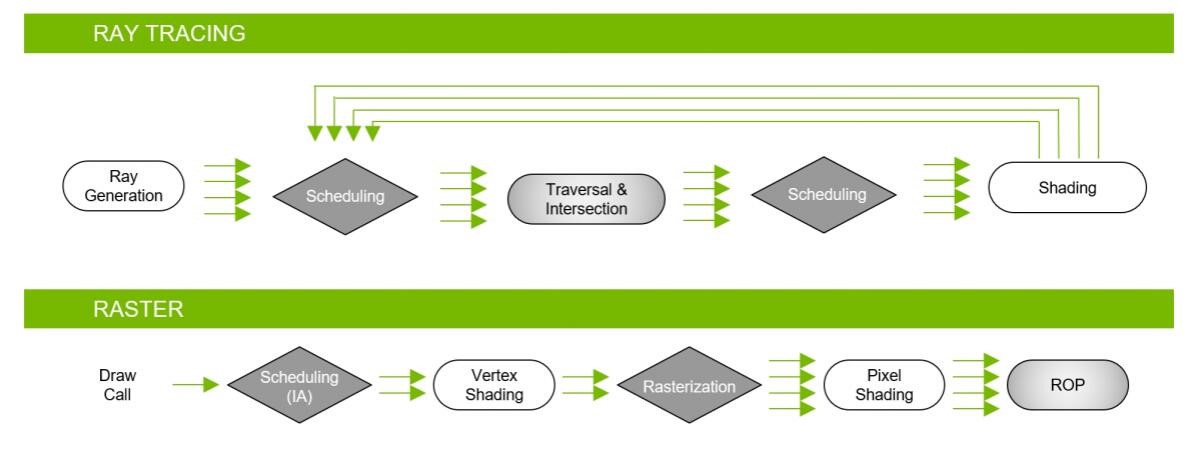

GPU渲染流水線
這是比較簡單的一個形容方式。Rasterization如果只從GPU渲染所處的階段來看，它位于比較靠后的位置。而這個大步驟還可以分成很多細致的處理階段，包括三角形設定、三角形遍歷，以及像素著色、輸出合并。
實現最后一步輸出合并（Output Merging）的功能單元叫ROP（Raster Operation Units，光柵化處理單元）。這一階段根據z-buffer（深度buffer，z坐標的深度值）存放的深度信息，判斷是否需要更新色彩buffer中的色彩值——說白了就是判斷場景中對象的可視性（visibility），比如某個對象是否被另一個對象遮擋（在像素級別），以此判斷是否需要更新當前像素的buffer，以及再去計算相應圖元（primitive）的色彩，并更新buffer作像素著色。[6][7]
為達成更加逼真的效果，對像素進行著色是需要考慮其“上下文”或者說所處的具體環境的。比如說光來自哪里，光是否被其他表面遮擋或反射等等。Rasterization方案的問題在于，它并不擅長去做這種上下文考量，而是孤立地去計算每個三角形，于是很難達成錯綜復雜的光影效果。所以rasterization本身還需要搭配更多復雜的方案來實現模擬現實世界的高級效果。

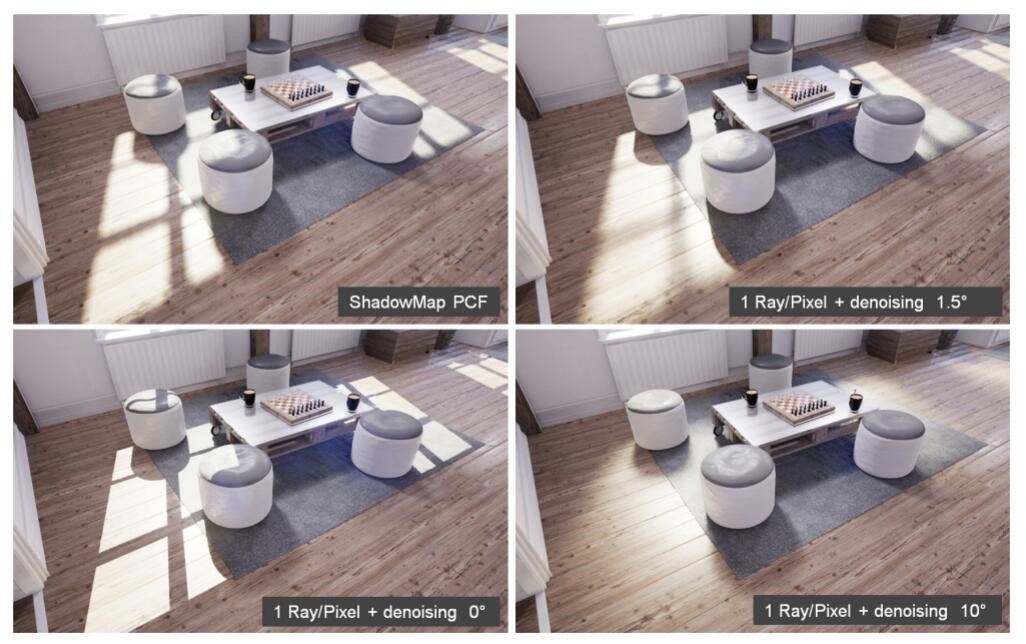

來源：Nvidia，左上圖是rasterization應用傳統陰影貼圖后的效果，看起來似乎還不錯，但它對陰影邊緣的模糊處理過于一致，其contact hardening實際上是有問題的；而后面幾張光線追蹤達成的陰影不需要應用陰影貼圖，可模擬更自然的陰影contact hardening，這幾張應用了不同的錐角
比如對陰影的處理，就rasterization來看，需要從每個光源的視角作渲染，再存儲到紋理（texture）中，然后在lighting階段（應該是幾何處理的頂點著色階段）將其再投射到場景自身。絕大部分光柵化過程還需要支持某些特定的陰影貼圖類型，比如說針對全向光的立方體貼圖陰影（cubemapped shadows），針對大型戶外場景的層疊陰影（cascaded shadows）[8]。為消除陰影的接觸硬化（contact hardening）問題，raterization還需要應用PCSS（Percentage Closer Soft Shadows）和Distance Field Shadows這樣的技術，但這些技術同樣存在應用場景的局限性，如PCSS不僅算力需求很大，而且無法針對任意區域光生成完全正確的陰影。
這些附加的方案不僅對算力、帶寬、功耗都提出了更高的要求，而且增加延遲。更重要的是，它們極大增加了復雜性，效果還并不見得很理想。這其實是在光線追蹤同樣對算力要求很高的情況下，讓rasterization越來越失去吸引力的一些原因。光線追蹤對開發者而言也會明顯更友好和簡單。
那么光線追蹤又是怎么一回事呢？籠統地說，就是以遵循自然規則的方式，模擬場景及對象光照，正確渲染反射、折射、陰影及間接光照等。不過現在比較主流的光線追蹤算法并不是從光源的視角出發，去“追蹤”每一縷光線的，而是完全逆向的，從我們的觀察視角出發。
假想有一臺攝像機在對著3D場景拍攝，發射出一條ray（線），這條ray首先從這臺攝像機出發，通過2D視覺平面（也就是屏幕對應的像素平面 ），進入到3D場景中，這條ray會打到場景中的對象表面，最終能夠追溯光源。
在這個過程里，ray可能從一個對象反射到另一個對象，則形成反射；或者被某個對象阻擋，則形成陰影；也可能穿過透明或半透明對象，就形成折射。對象表面與ray相交的點就有了相應的色彩、照明信息，這樣一來ray穿過的像素也就有了色彩和亮度等級信息。
這種“逆向追蹤”的方案要比從光源多角度正向追蹤高效很多。即便如此，它對算力的需求也是非常貪婪的，這與進入場景中的ray數量有很大的關系，而且還要考慮反射、折射生成更多的ray（所謂的衍生ray）。至于要向場景中“發射”多少ray，則需要考量光線追蹤對象的類型數量、GPU的處理能力、屏幕分辨率，以及發射通過每個像素的ray有多少個。
在具體實現上當然還有不同的技術和優化方案，用于加速ray與圖元相交的檢測，以及盡可能減少ray的數量。因為如果真的考察場景中每個ray與每個圖元的相交，現有技術的硬件資源還是不允許的。所以就誕生了像是Bounding Volume Hierarchy（BVH，包圍盒層次）這樣的加速結構。
這里簡單地談一談這種BVH技術。BVH是一種樹形結構，包括了很多層級結構的包圍盒子。這些盒子自身包圍、或者環繞著不同量的場景幾何體。越往外部的包圍盒，也就包含更多的圖元；更小的包圍盒則包含更少量的幾何體。上面這張圖展示的就是BVH結構，更大的包圍盒在樹形結構中就是更高層級的節點，再向下遍歷更小的盒子。每個節點都被一個包圍盒包圍，它們自身又包圍很多子節點及其包圍盒。
每個ray都應用BVH結構——整個流程首先是針對這條ray，檢測根節點包圍盒（root node bounding box），從上圖來看就是兔子頭，用一個比較大的包圍盒根節點套住的；隨后按照樹形結構檢測子節點，也就是后續哪些包圍盒與受測的ray存在相交關系。
采用這種方案進行ray與圖元相交檢測，能夠極大減少工作量。不需要檢測ray與場景中每個圖元的相交，而僅需檢測明顯更少量的、樹形結構中每個層級的包圍盒，直到相應的ray最終抵達末端節點（包含三角形圖元）。
另外在首次渲染場景之前，就需要構建BVH結構（BVH building）。很多情況下，畫面這一幀與下一幀的變化并不會特別大，那么基于這些變化修改現有BVH結構（BVH refitting），也不需要構建全新的BVH結構——就能節約計算資源。[9]
鑒于篇幅的關系，這里不再介紹有關光線追蹤的更多技術。實際上，從英偉達和Imagination介紹光線追蹤的白皮書來看，仍有另外一些比較重要的配套技術也在光線追蹤的實現中起到重要作用，例如Denoising Filtering（去噪過濾）——大幅提升噪聲比較重的畫面的畫質，尤其著眼于減少光線追蹤影像渲染的時間。
那么GPU是怎么做的？
英偉達是在2018年3月宣布推出自家的RTX實時光線追蹤技術的[10]：除了為Volta及后續GPU提供光線追蹤加速，還有針對開發者的光線追蹤加速工具，尤其是配合微軟的DXR（DirectX Raytracing）API支持（后續也有了Vulkan支持）。實際在更早的時間英偉達就有類似Iray插件、OptiX光線追蹤引擎之類的工具提供光線加速渲染——不過那是非實時的。
去年3月，英偉達又宣布通過驅動升級，已經在市場上銷售的部分GTX系列顯卡（Pascal架構）也能獲得實時光線追蹤技術支持[11]。這至少表明，即便沒有Volta架構的張量核心，以及如今專為RTX技術及顯卡打造的RT光線追蹤核心，實時光線追蹤效果依然可以在過去的老顯卡中得到實現，只要GPU的通用計算單元夠強。
只不過實時光線追蹤怎么說都還是對算力要求十分饑渴的技術，所以這種“軟件”實現方案會受到諸多限制，比如針對支持光線追蹤的游戲，更早的GTX顯卡能夠以比較低配的方式支持《戰地5》的反射效果，但無法支持《Metro Exodus》游戲中更復雜的全局照明（global illumination）。所以更復雜的光線追蹤特效，仍然是需要最新的Turing架構（RTX系列顯卡）才行的。
那么像Turing這種特別針對光線追蹤技術做加持的架構，在硬件層面有什么特別呢？實際從英偉達和Imagination兩家的實施方案來看，目前已有實時光線追蹤的硬件實現還是比較相似的。
當某種技術實現起來，對計算、存取要求很高，而且對這種技術的使用很頻繁時，通常就應該考慮專有加速硬件或單元，以實現算力與效率的雙重快速提升。英偉達針對Turing的光線追蹤加速，引入了一種名為RT核心的專用硬件單元，每個SM（Streaming Multiprocessor）都包含有RT核心。它的作用就是加速前文提到的BVH遍歷，ray和三角形的相交檢測運算，以及去噪過濾等。
RT核心會自動去遍歷BVH盒子；包括BVH building, refitting一類函數都由驅動去處理；ray的生成和著色（shading）工作則通過shader單元來完成。
Nvidia更早的Pacal（左）與Turing（右）架構實現光線追蹤的差異
在沒有專用加速硬件的情況下（比如GTX顯卡），BVH遍歷的過程主要就是shader操作執行的，針對每個ray都要承載上千個指令slot，對包圍盒相交做檢測直到最終獲得像素色彩值。所以如果是一個完整的場景的話，僅是這樣的光線追蹤工作，就已經讓一般的GPU算力資源無力招架了。
Turing架構的RT核心則是專門干這活兒的，這種專用核心包含了2個單元，其中一個進行包圍盒檢測，另一個則執行ray與三角形相交檢測，那么SM的其他硬件就能用于其他圖形計算任務了。
英偉達自己對比兩種方案的算力時提及，較老的Pascal“軟件模擬”方案達到的性能水平是大約1.1 Giga Rays/Sec（每秒十億ray）或者10 TFLOPs/Giga Ray（每十億個ray的每秒浮點運算次數）；而Turing有了RT核心，則能夠達到10+ Giga Rays/Sec，在光線追蹤方面快10倍。這兩個值具體對比的是GTX 1080Ti和RTX 2080Ti顯卡。
Imagination光線追蹤專用的RTU單元
Imagination的光線追蹤專用硬件實現似乎還要早，可以追溯到PowerVR Series6時代，那會兒的GPU架構名為Wizard。Imagination好像在2014年或者更早就開始著眼光線追蹤了[12]。當時的PowerVR GPU就已經包含了一個專門用于光線加速追蹤的RTU單元（Ray Tracing Unit）。而且當時Imagination也針對游戲開發者，著眼在了OpenGL ES擴展；不過似乎在那個時候，實時光線追蹤還太過超前，尤其對于移動平臺而言。
RTU內部包含一個SHG（Scene Hierarchy Generator），用于生成BVH數據結構。這個硬件單元似乎是Imagination獨有的，英偉達則并未在Turing的白皮書中提及BVH數據結構生成由誰完成。按照Imagination的說法，SHG也因此對于動態幾何體的光線追蹤，有了更為高效的支持——結合前文對于BVH結構構建的內容，似乎的確如此。另外，我們猜測這也可能與PowerVR著力于移動低功耗市場有很大關系。
此外，從上面的圖中還能看到一個可選的“Ray Coherency Engine”引擎。一般ray在打到3D場景中的絕大部分類型材質上時，就會隨機散射開。它們分散前往不同的方向，與不同的三角形相交。Imagination認為，這對于存儲訪問的效率不利，所以Coherency Engine是要發現ray之間的共性，并將其分組，以提升效率。這可能也是在移動平臺降低功耗的一種方式。
Imagination在宣傳資料中說，早年的Wizard SoC運行功耗僅2W，而當時的demo板也就10W，頻率為600MHz，峰值算力為300MRays/Sec。看起來在算力上與英偉達的桌面GPU仍然是有量級差距的，不過Imagination在效率上還是有優勢，畢竟兩者的定位是不同的。
這部分的最后值得一提的是，就目前的算力水平來看，rasterization與光線追蹤還不是相互替代的關系。至少英偉達與Imagination的策略都是讓這兩者在GPU計算中并存，名為“混合渲染管線”，畢竟光線追蹤的算力要求還是太高了。Rasterization在判斷對象可視性方面，利用z-buffer仍然很快，另外還能承擔光線追蹤流程中的一些工作階段（primary ray casting stage）；而光線追蹤則用于發射secondary ray，用于實現正確的反射、折射和陰影。
似乎rasterization仍然是構成場景的主要組成部分，所以并不能說光柵渲染已經要淘汰。
所以《遇見逆水寒》的光線追蹤是？
就我們查閱的資料來看，除了英偉達和Imagination之外，其他主要的市場參與者還沒有或者說尚未完全在硬件層面對實時光線追蹤做專門的支持，包括AMD、Arm等，高通的Adreno在PBR支持上似有在最新的產品中初露端倪。這可能與不同GPU廠商的發展策略，及其GPU渲染架構本身的特性也有關。
至少在海思Kirin SoC的Mali GPU，以及近代Arm的Bifrost架構中，并沒有看到特別針對光線追蹤的專用硬件加速單元出現。就英偉達與Imagination指出“軟件模擬”的光線追蹤方案，利用shader進行計算，猜測就是華為在《遇見逆水寒》中實現光線追蹤特效的方案。它能夠部分應用光線追蹤來模擬陰影、反射、折射等特效，但考慮到移動平臺的功耗與算力限制，加上又是GPU的通用計算單元執行的，效果應該會相對簡單。
所以實際的聯合發布方是華為EMUI，與海思和Kirin芯片、Mali GPU大概是沒有什么關系的。不過即便是軟件層面，即具體應用的推進，對于光線追蹤技術的發展也有相當大的作用。
Imagination已經在對外提供光線追蹤相關的IP授權；去年的GTC China大會上，黃仁勛還演示了光線追蹤版的《我的世界》，相比原版的確提供了更加美輪美奐的游戲畫面[13]。大概實時光線追蹤在民用圖形計算世界的普及也只是時間問題了。
