再聊Intel 4工藝和Foveros封裝：電腦CPU真的變了

Intel剛剛發布的電腦處理器Meteor Lake基于Intel 4制造工藝，并采用Foveros 3D封裝方案。尤其后者，或許對PC處理器而言，意味著一個新時代的開啟；chiplet和先進封裝真正要走進千家萬戶了；Intel說這是40年來最大的處理器架構變革...

有關代號Meteor Lake、用于PC的新一代酷睿Ultra處理器，大框架的技術點我們已經在前篇文章做了介紹。Meteor Lake之所以受人矚目，品牌名還改做了“酷睿Ultra”，很大一部分原因是這代芯片，部分基于最新的Intel 4制造工藝；與此同時還用上了chiplet、先進封裝這些熱門技術。

其實我們過去對Intel 4制造工藝，以及EMIB、Foveros先進封裝技術已經多有報道。但這次Intel Innovation上，隨Meteor Lake的發布，Intel又做了一些信息的更新。本文就來談?wù)処ntel 4工藝，以及在Meteor Lake處理器上應用的先進封裝技術。

Intel 4的晶體管密度提升問題

這次的媒體會上，Intel說Intel 4的量產意義很大，是此前Intel承諾的“四年5個節點”“非常重要的里程碑”，“會對Intel 3、20A、18A工藝起到促進作用”。

Intel現在似乎不喜歡人們將其工藝和“幾nm”掛鉤。不過去年年中，我們就在《Intel 4工藝剖析：可以算是4nm嗎？》一文就其定位做了明晰，即便Intel不愿意將Intel 4和4nm這個稱謂扯上關系，Intel 4也的確在很多維度上超過了另外兩家foundry廠的4nm工藝，并且明顯和3nm更接近。

在去年的IEEE VLSI研討會上，Intel就明確過Intel 4的HP高性能單元庫面積縮減2倍，或者說晶體管密度相較Intel 7提升2倍。

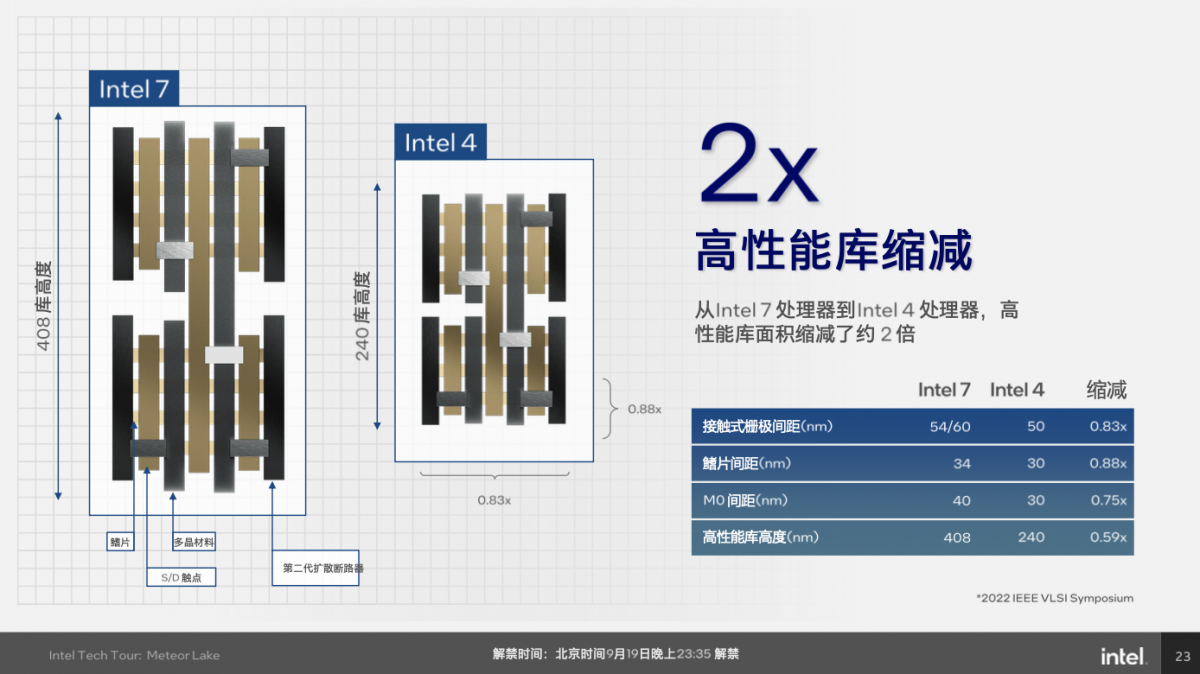

上面這張圖給出了Intel 7和Intel 4高性能庫的尺寸，以及關鍵參數——包括fin pitch、金屬層M0間距、contacted poly pitch等。具體的之前我們都介紹過了，就不再贅述。

不過依舊要強調一點，就是Intel 4這代工藝只做了HP高性能庫，而沒有做HD高密度庫。所以這里的密度提升2倍，是前后兩代HP庫的比較。此前Intel就說過HD庫會留待Intel 3節點時實施。

對于Meteor Lake而言，Intel 4的HD庫缺失其實無關緊要，因?yàn)镮ntel 4主要用于這顆芯片的Compute tile，也就是CPU所在的那片die；其余die/tile的工藝可能都有差異，有些是由第三方foundry制造的——這也充分體現了Intel現如今的IDM 2.0戰略。

互聯金屬層、關鍵更新、良率

Intel 4在互聯金屬層部分，除了間距縮減，相比Intel 7多了1層M15；真正開始在某些層上使用EUV極紫外光刻；且底層的材料使用上也發生了很大的變化。主要是M0-M4這5層的金屬線，換成了所謂的eCu（增強型銅）。

這種eCu實際上是銅外部覆蓋鈷，最外層diffusion barrier則為鉭。關注Intel制造工藝的讀者應該會比較了解，在Intel的10nm工藝時代，最初就很激進地選擇了鈷材料。不談電阻率的問題，這可能也成為10nm（包括Intel 7）此前遲遲未能步入成熟期的重要原因。

實際上鈷的電阻率是高于銅的，所以其導線電阻本身也將更高——這是對鈷而言的顯著不利因素。此前Intel之所以換用鈷，是考慮到銅的電子遷移（electromigration）問題。隨工藝節點持續邁進，金屬層線寬（line width）也變得更小。鈷的特性，決定了導線外部的barrier層可以做得很小，鈷的line core width則保持住寬度，電子遷移的問題就會比較小——而銅在這方面就是個大問題。

但大概是存在實施上的技術難度，以及考慮鈷畢竟還是有著顯著更高的電阻率，Intel也就對這部分做了改良。Intel 4的eCu方案達成了更低的線路電阻，而且電子遷移帶來的壽命問題也達到了鈷相似的水平，如下圖：

Intel 4工藝還有一些關鍵點，包括“廣泛使用”EUV極紫外光刻，不僅提高了圖案的保真度，而且減少了總的掩模數和工藝總步驟——這個好像是三星、臺積電也都不忘宣傳的。如果說相同圖案的曝光，據說工藝步驟能減少3-5倍。

Intel給的數據是，芯片在采用EUV光刻的情況下，Intel 4工藝相較于Intel 7總體少了20%的掩模數，工藝步驟則減少了5%。畢竟如果不用EUV，而繼續用DUV多重曝光的話，Intel 4相比Intel 7必然會大幅增加工作量。

另外基于EUV還帶來了一個好處，互聯結構變得更加“標準化”。Intel 7由于尚未使用EUV，帶來了不少非標準的連接方式；EUV則帶來了更為統一的“網格化互聯設計規則”。

Intel方面說，這對于APR工具（auto placement & route）變得很重要，“在沒有特殊件的情況下，布局、單元擺放、時鐘樹統一（CTS）、布線等都更容易實現”；在Intel 7時代，“必須要要用特殊件，要做非常仔細的分布，以免出現擺不好或者放不下之類的情況”。

有關Intel 4達成的PPA提升，之前Intel也提過。基于行業標準核心（應該是Cortex-A76），采用Intel 4相比Intel 7在時鐘頻率方面最多可提升21.5%。即Intel 7工藝達到2.1GHz頻率時，同功耗下Intel 4能多出21.5%的頻率；而2.1GHz同頻率下，Intel 4可降低40%的功耗。

Intel 4的極值頻率多了5%的余量，是8VT（4N+4P，可能是一種HVT晶體管）選擇帶來的更高的極值性能。不過注意，從下面的圖也不難發現，這不是基于x86的核心IP；Meteor Lake即酷睿Ultra產品層面應當會揭曉這方面的數據。

還有一項關鍵更新是Intel 4的MIM（metal-insulator-metal）電容密度提高了大約2倍，屬于金屬互聯高層部分的SuperMIM電容迭代。此前Intel 7還叫10nm enhanced SuperFin時期，Intel提及過SuperMIM的更新。

當時Intel就說采用一種新型的SuperMIM，相比面積相似的業界標準MIM，電容量增加5倍，實現電壓降低和性能提升。其中關鍵是通過新型high-k材料在<0.1nm的薄層中沉積，在兩個或多種材料類型之間構成所謂的superlattice超晶格。

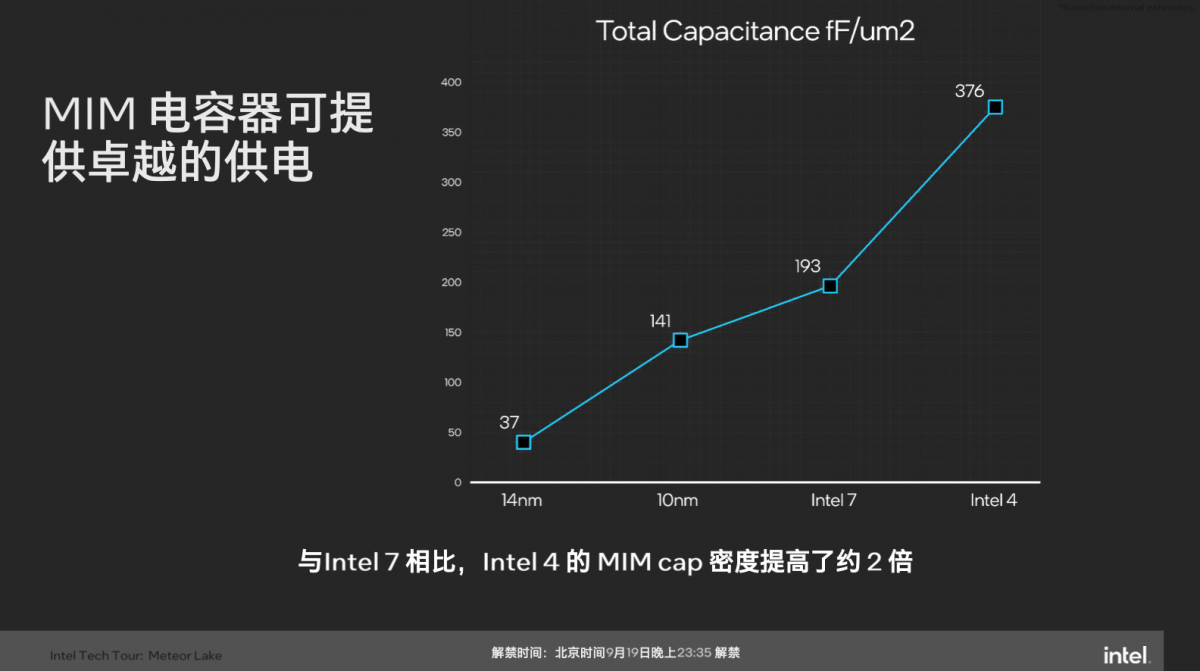

Intel 4這部分的提升詳情，Intel沒有在本次媒體會上多談；只是提到376 fF/μm²的電容密度。具體如下圖：

有關Intel 4最后值得一提的是良率。據說Meteor Lake的良率很高，基本超過了14nm和10nm成熟期的良率水平。下面這張圖提供了良率的相對值，可見已經高于Skylake和Tiger Lake。

像Tiger Lake，理論上應該已經算是Intel 10nm的第三代了。Intel愿意在Meteor Lake發布之際呈上這樣的數字，一方面是給予市場信心，另一方面應該也是為接下來Intel 3要提供foundry服務做前期宣傳。

有關Foveros封裝，及Meteor Lake上的應用

其實Intel最知名的兩類封裝方式，EMIB和Foveros，我們之前也寫過好些文章做過介紹了。前幾個月，我們和幾家半導體封裝設備廠聊了聊，進一步明確了“先進封裝”的概念。行業普遍是把互聯密度足夠小的芯片倒裝（flip chip）也算做先進封裝的。

而一般我們大部分人理解，相對狹義的“先進封裝”是特指2.5D和3D封裝，也就是將不同的chiplet基于硅橋（silicon bridge）或者某種中介（interposer）“連起來”的封裝方案。

Intel EMIB（Embedded Multi-Die Interconnect Bridge）就屬于一種基于硅橋的2.5D封裝方案，就是在chiplet之間，在封裝基板上“挖出”硅橋通路，如上圖中的最后一類方案；EMIB達成的IO互聯間距為55μm。比較知名采用了EMIB封裝的芯片如4代至強Sapphire Rapids。

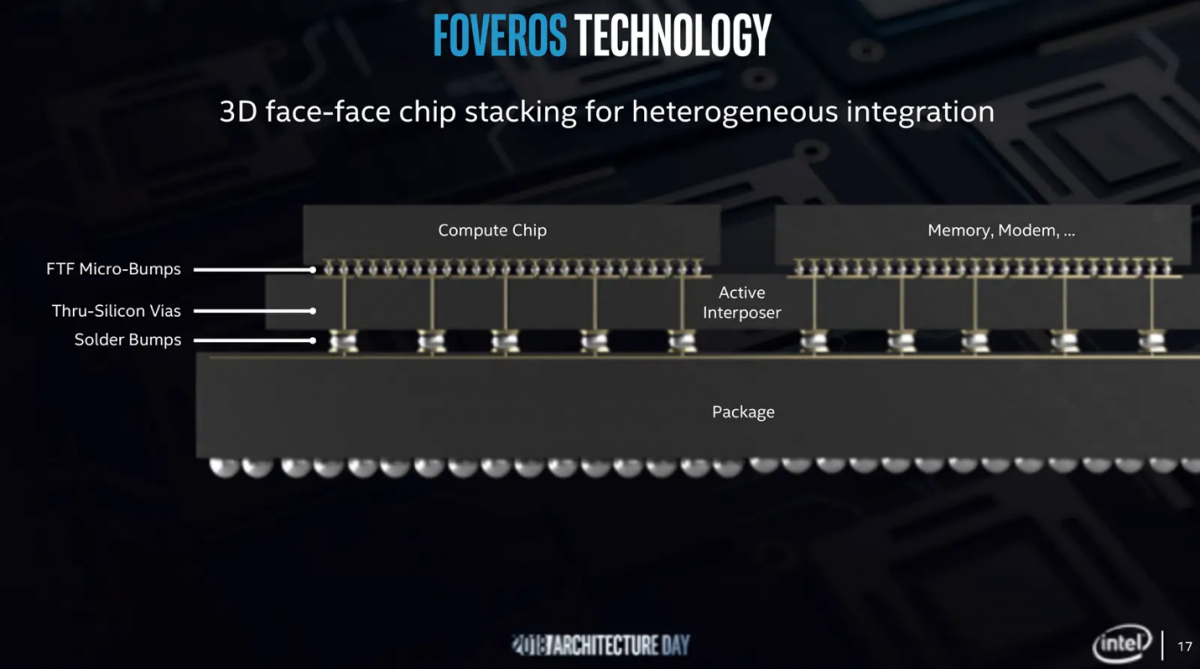

Foveros在Intel看來完全屬于3D堆疊方案，就是把chiplet/die面對面疊起來——比如下圖中上兩層通過μbump互聯堆疊方式。我們最早見過基于Foveros做3D堆疊的芯片是2020年少批量生產的Lakefield。當時Lakefield基于Foveros疊了base die和compute die兩層。其中compute die主要是CPU和GPU，而base die就是cache和IO了。

雖然就interposer的角度來看，它其實多少有些像是2.5D封裝。不過Foveros作為一個品牌，本身也在不斷迭代，或者說有不同的技術版本。比如說Foveros Omni、Foveros Direct等。其中第四代的Foveros Direct就是傳說中的hybrid bonding混合鍵合了，據說互聯間距可達成10μm。

而傳說中異常復雜的Ponte Vecchio，也就是2021年Intel Architecture Day上發布的那顆GPU，現在叫GPU Max，則結合了EMIB和Foveros（Intel似乎將其結合命名為Co-EMIB）——即有些地方3D堆疊，水平方向再做2.5D封裝。芯片總共包含47個有源tile，采用5種不同的工藝節點。

即將上馬的Meteor Lake首先是chiplet化的，這一點介紹Meteor Lake技術要點的文章已經談過。即整顆芯片，是由幾片不同的chiplet/die/tile構成的，包括Compute tile、Graphics tile、SoC tile、IO tile；

這些tile又疊在了一片base tile上方。此前傳言消息稱，其中Compute tile基于Intel 4工藝，base tile則基于Intel 22FFL工藝；還有其他的tile都由臺積電制造，但工藝或許也存在差異，包括了N5和N6。

這么做不光是沾了chiplet和先進封裝的一切好處——包括不同chiplet可以用最適配的工藝去造、節約成本，從晶圓上切小die提升了晶圓利用率、制造良率；以及更為松散的方案利于規模的彈性化縮放；另一個優勢是就產品層面，讓不同定位的SKU更容易做，因?yàn)椴煌δ軈^(qū)塊都做到了模塊化——這一點我們也在Meteor Lake技術要點分享文章里做過解讀。

可能是40年來最大的處理器架構變革

Foveros的真正大規模量產，以及IDM 2.0戰略體現的集大成者，應該都在這一代Meteor Lake上。其實看到個人電腦處理器開始大舉應用chiplet和先進封裝技術，而且明年大概我們就能用上，仍然感覺相當不可思議。拋開隔壁的3D V-Cache應用不談，Zen的那種chiplet還很難稱得上2.5D或3D封裝。

所以Intel稱Meteor Lake “是40年來最重要的PC架構變化：由monolithic芯片設計，全面轉向模塊化的設計，3D封裝技術則為這種模塊化設計提供了最底層的技術支持”。

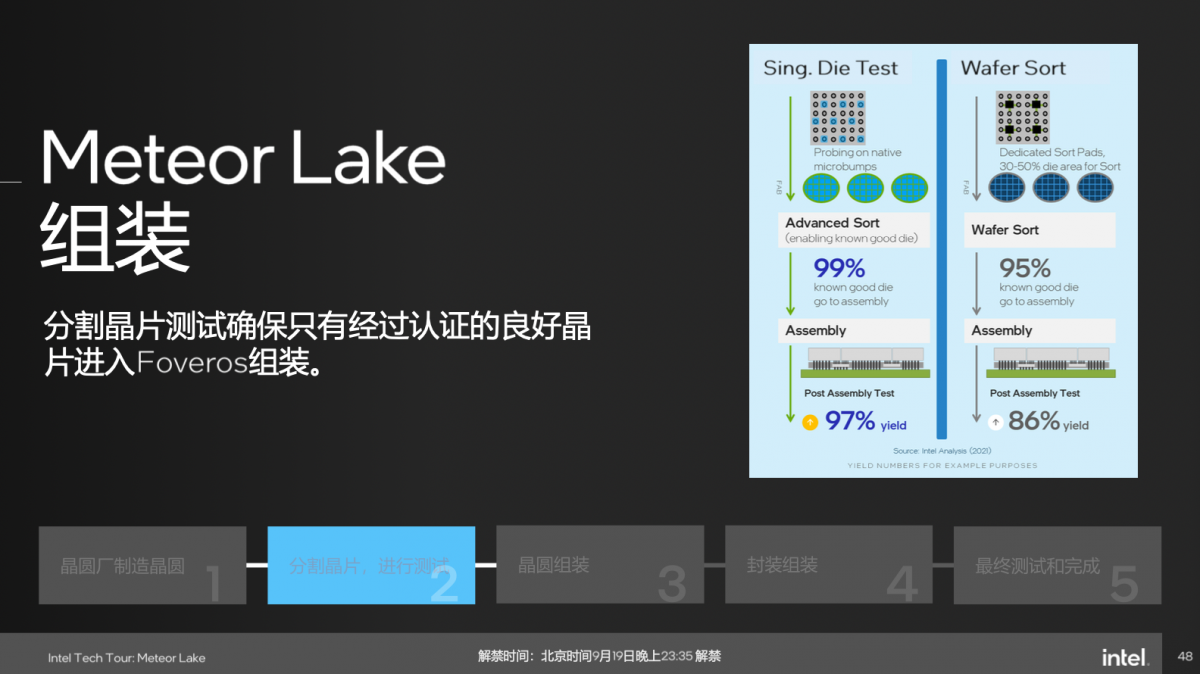

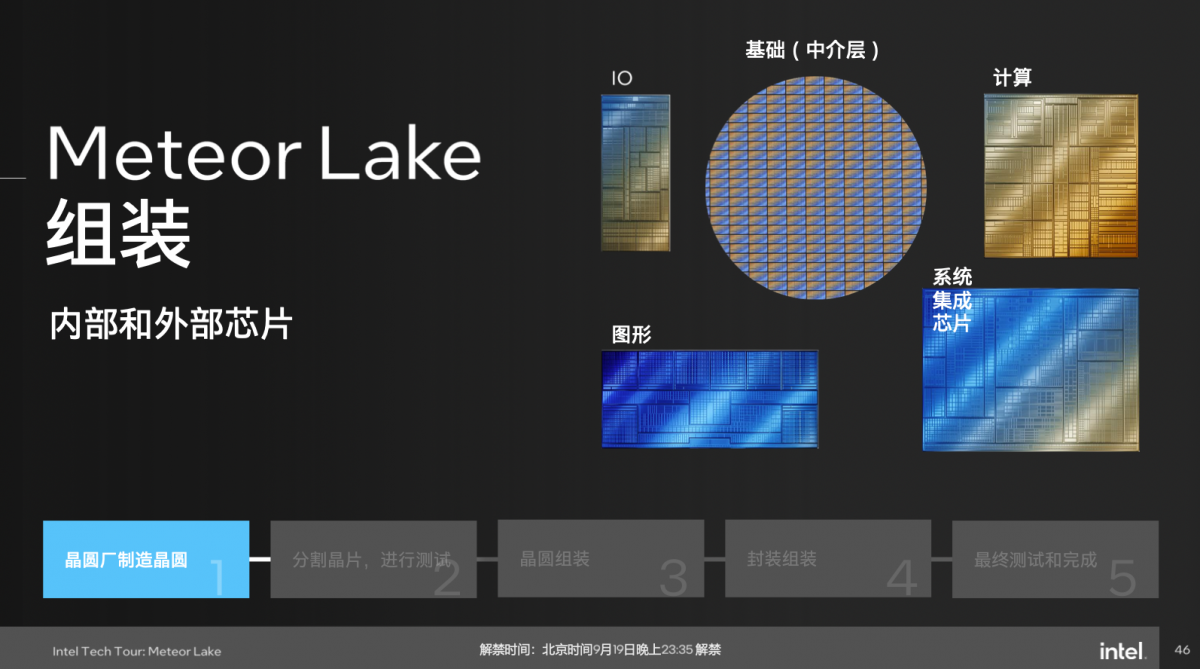

最后分享Meteor Lake“組裝”的框架流程，也很有趣，具體如文末的圖片。因?yàn)镸eteor Lake分成了不同的chiplet或tile，所以Intel首先從自家fab廠，以及第三方foundry廠，拿到造好的不同的tile；并做測試。

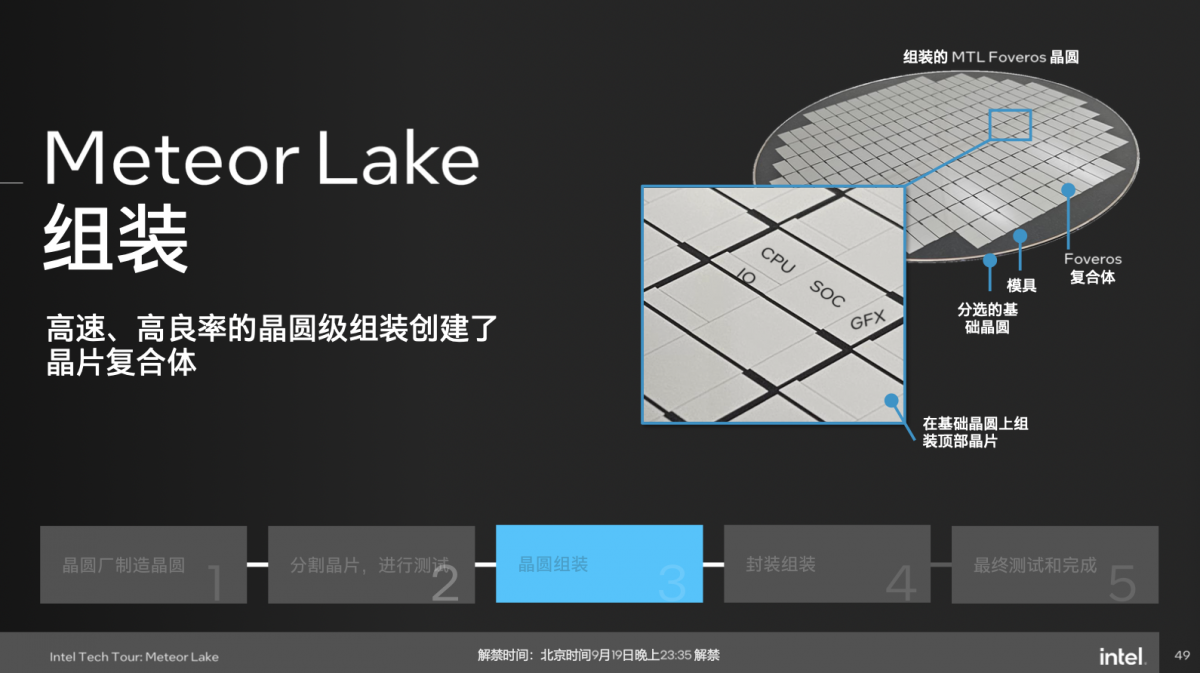

這些tile要疊到base tile之上。不過base tile晶圓首先是不做切割的。將上述4個tile基于Foveros封裝到base tile上。完成堆疊以后，再進行切割與后續封測。

“因?yàn)?D封裝很復雜，我們也在不斷改進封裝工廠，加大投資，以配合Meteor Lake以及未來PC產品的生產，以期實現大規模3D封裝。”此前Intel就透露過2025年的產能增加計劃，以及包括在俄勒岡、新墨西哥和檳城的投資擴產。

眼見PC處理器的新時代很快就要拉開帷幕了。（導讀：《馬上要來的酷睿Ultra處理器：Meteor Lake關鍵技術點剖析》《最新的酷睿處理器里面為什么要加一顆NPU？》）
