品英Pickering集團亮相進博會，盤點三大新品及軟硬件系列產品

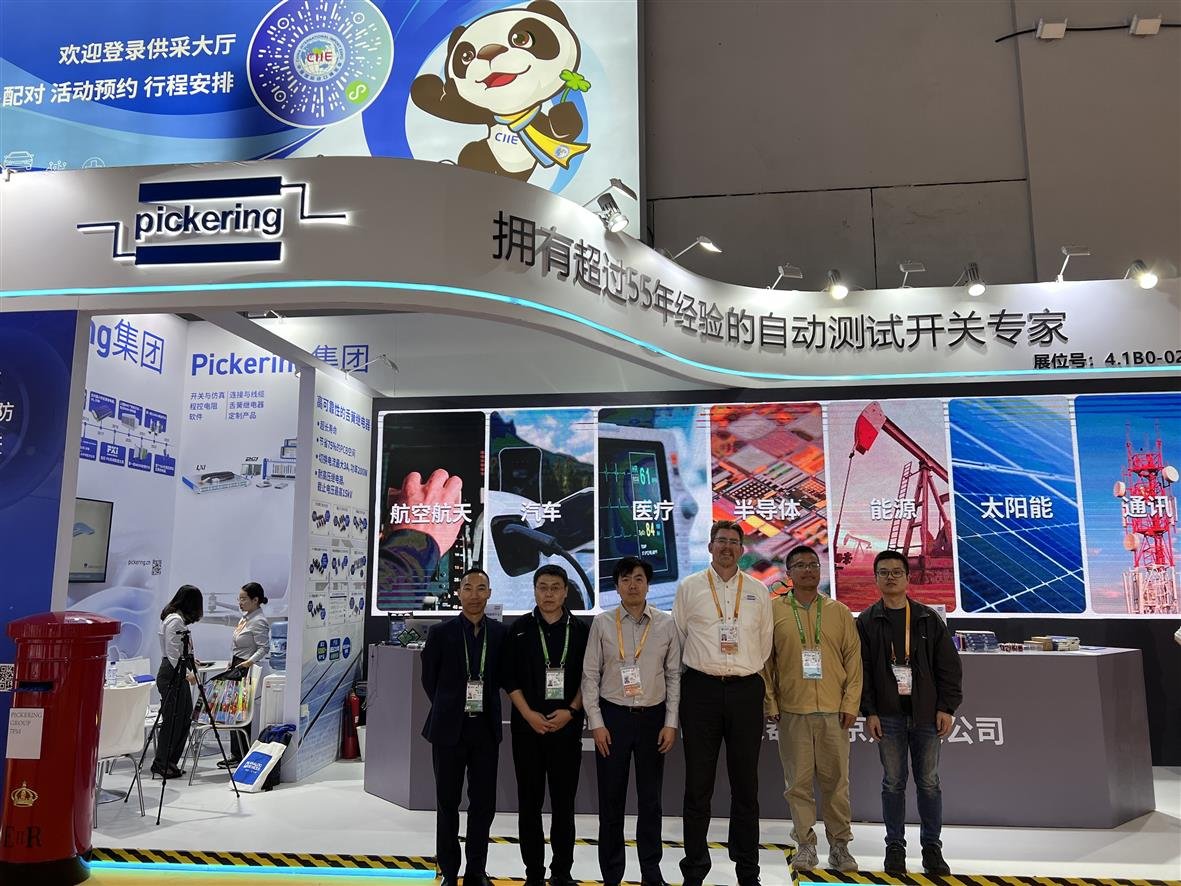

11月初，2023中國進博會上，品英Pickering集團高調亮相，發布了110GHz高配置射頻微波開關、LXI/USB模塊化機箱、多電池模擬器模塊（用于BMS測試）以及各種仿真、信號開關等高技術含量的軟硬件產品。

Pickering（以下簡稱：品英）成立于1968年，歷史悠久，專業性強，最早開始生產舌簧繼電器。Pickering是起始于1997年的PXI工業標準的最早核心成員之一。經過五十多年的發展，目前已經成為包含Pickering Electronics, Pickering Interfaces, 和Pickering Connect三家公司的集團公司。

Pickering的中國分公司——品英儀器（北京）有限公司成立于2015年，不過Pickering的產品早在本世紀初就已經進入中國。品英的工作模式是由國內團隊深入了解用戶的需求，在英國的新產品開發團隊負責產品原型的開發，再由國內團隊負責產品的現場驗證。因此，品英儀器成立后的一項重要工作是了解本地用戶的需求，尤其是客戶提出的比較有挑戰性的需求。

品英的產品類型豐富，不僅開關類產品種類很多，信號仿真儀器也是重要的產品類型。在與客戶的共同發展中，品英研發了大量的新產品，其中大幅度擴展了電池模擬器產品的種類，也為中國客戶提供了多種訂制化的產品。

在本次2023年中國進博會上，品英展出了多款高性能產品，Pickering全球營銷和市場主管Joe Woodford和品英儀器（北京）有限公司產品與市場開發經理王琦詳細介紹了最近推出的新產品和重點產品。

左：Pickering全球營銷和市場主管Joe Woodford

右：品英儀器（北京）有限公司產品與市場開發經理王琦

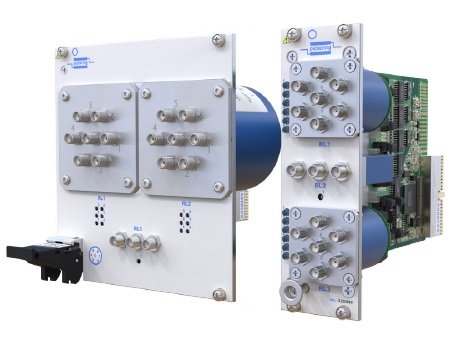

新品：可靈活配置的PXI/PXIe高達110GHz微波開關系列

可實現高達110GHz的高配置射頻切換，新款產品在PXI和PXIe平臺都能提供全系列SPDT、SPnT和轉換開關類型，提供端接或無端接版本，阻抗50Ω或75Ω版本，切換信號頻率最高可達110GHz；提供多種繼電器類型，能夠將在一個開關模塊上混搭不同類型的繼電器，可以有效減少占用的機箱槽數；每種應用于4x-890模塊的繼電器都帶有前面板LED指示燈，用于顯示當前導通的信號通道。

新品：基于MEMS的PXI和PXIe RF多路復用器

這是一種新的基于MEMS技術的開關系統產品，采用的開關器件可以確保30億次的切換壽命，非常適合半導體應用。

新款基于MEMS的射頻多路復用開關提供300倍的使用壽命和60倍的測試系統吞吐量，其30億次操作的使用壽命遠遠超過基于EMR的解決方案，動作時間達到50 us，最大限度地縮短測試周期。4GHz帶寬并可承載25W RF功率，可以進行更高頻率的測試，同時保持類似EMR解決方案的功率承載能力，支持苛刻的RF測試環境，如半導體、消費無線設備和各種S波段應用?？商峁﹩谓M，雙組或四組4通道復用開關，50 Ω 4:1 RF復用開關。

這是對以往基于電磁繼電器的開關產品的巨大升級。目前該系列產品可以承載最高4GHz信號，射頻功率最高可支持20W。未來若干年內將非常適用于半導體、消費無線產品以及其它S波段的應用。

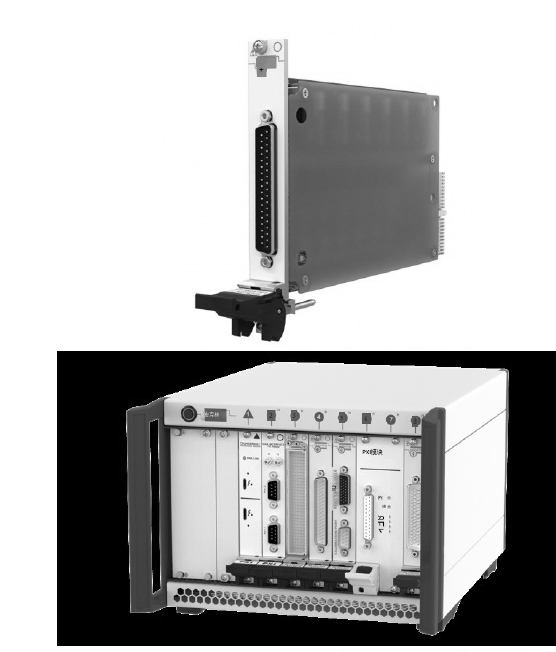

新品：21槽機箱與單槽控制器

該單槽PXIe控制器產品，內置1TB存儲，32GB內存空間以及Gen11 i5處理器。該款功能強大的單槽控制器平臺可以運行Windows或其它操作系統。

圖中在第一個槽位安裝了一個單槽控制器。

該款21槽機箱為Gen2 技術，為用戶提供了低成本，大容量的機箱產品，混合槽位可以安裝最多20個功能模塊。用戶可以使用傳統的PXI模塊或PXIe模塊。這款產品沒有設計定時/同步槽位——這僅在18槽機箱上是硬性要求——目的是盡可能多進行擴展連接。

同時，這個機箱具有可更換的電源模塊，因此機箱的維護也非常方便。如果發生了電源故障，可以很方便地通過簡單拔插快速更換。這是個獨有的特別設計。

LXI/USB模塊化機箱

新的LXI/USB平臺類產品為提供了一個快速應用機箱/模塊式測試測量儀器產品的低價入口。LXI/USB模塊化機箱的特點是具有2、4、6、7、18槽版本。

• 完全兼容LXI

• 通過USB3和千兆以太網進行遠程控制

- 控制簡單，甚至可以從移動設備進行控制

• 接受所有Pickering的PXI開關和仿真模塊

• 提供靈活性，以定義開關或測試和測量系統的確切需求

這一系列的機箱可以使用Pickering的全部PXI模塊產品，但是因為驅動程序的限制，暫時還不能支持第三方的PXI模塊。

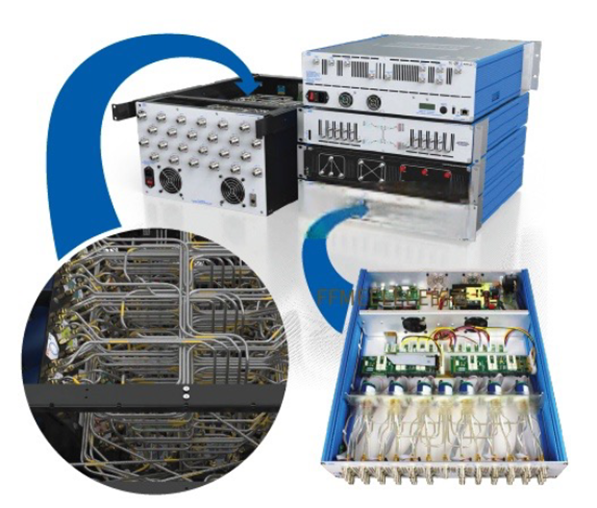

成套LXI微波開關和信號路由子系統

LXI微波開關和信號路由仔細可以對微波開關子系統的高級要求轉化為您所需的完全集成的解決方案。• 功能包括:

- 根據您的要求設計和制造

- 緊湊的機架安裝設計，采用行業標準的LXI/以太網接口

- 帶寬從直流到110 GHz @ 50 Ω，具有端接或非端接選項，帶寬高達2.5 GHz @ 75 Ω

- 快速周轉，具有成本效益的多路復用器，矩陣和復雜路由解決方案

- 充分記錄，以確保后續構建/訂單中的性能可重復性

- 熟悉的編程環境使用Pickering標準開關API加速軟件集成

多電池模擬器模塊

單個插槽中可模擬2、4或6個電池單體

• 電壓和電流回讀選項

• 獨立感測連接

• 理想的電池堆仿真

• 1000 V獨立隔離屏障

• 每個模擬器輸出高達300毫安

• 電池充電仿真至300毫安

這些模塊可以與我們的其他PXI開關和仿真模塊(包括高壓開關、故障注入、熱電偶仿真、RTD仿真)以及其他供應商的PXI模塊(如CAN總線接口)相結合，以創建一個完全靈活的BMS測試系統。

靈活的基于PXI的電池管理系統測試

這是一個完全靈活的測試系統，可以方便修改以滿足不斷變化的需求，提供符合行業標準的開放架構，可以延長系統壽命，降低產品淘汰率，無縫集成各個廠商的儀器和通信。

可以將品英的PXI/PXIe電池模擬器與其他PXI開關和仿真模塊相結合，包括:

• 高壓開關

• 故障注入開關

• 熱電偶仿真

• RTD仿真

軟件

品英開發了一系列成熟的配套軟件，其中包括免費的微波開關設計工具、免費的電纜設計工具、仿真程序、故障注入應用等。

所有的訂制設計都遵循Pickering的標準軟件框架，驅動程序和API都高度標準化，熟悉Pickering產品的用戶可以迅速無障礙地熟悉訂制產品的使用。

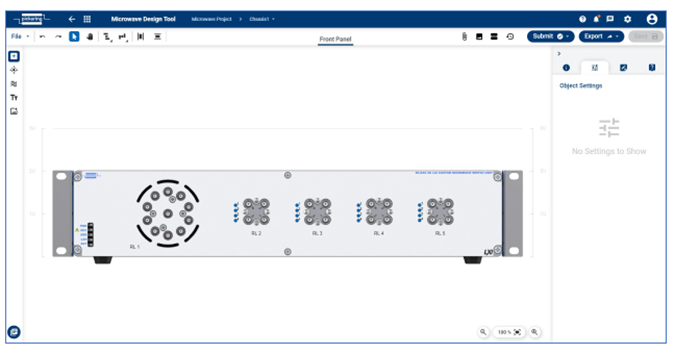

免費微波開關設計工具

利用這個工具可以輕松設計一個符合工業標準、以太網控制、LXI 接口的射頻和微波開關系統。

• 具有緊湊的1U到4U高度規格

• 指定和配置高性能微波繼電器的組合-添加led和標簽

• 繼電器的范圍高達110 GHz帶寬，阻抗為50 Ω或75Ω，包括端接和未端接版本的傳輸、SPDT、SP4T、SP6T、SP8T、SP10T和SP12T

• 廣范的連接器類型和高度靈活性，以最大限度地減少外部電纜長度

• 完整記錄的重復訂單

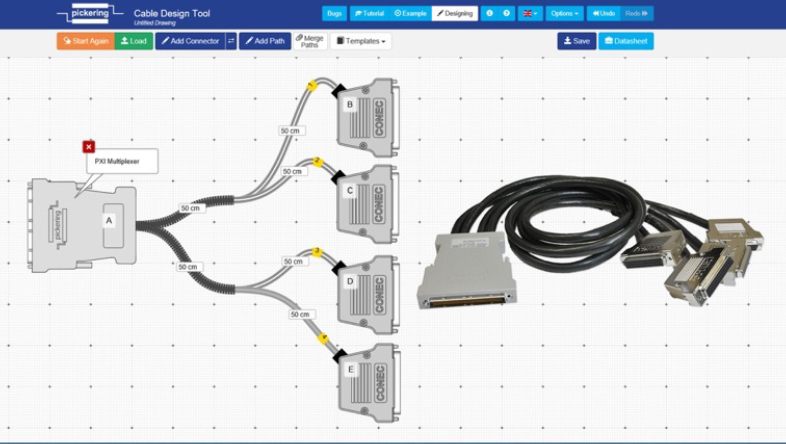

免費電纜設計工具

品英提供免費在線工具允許用戶創建自定義電纜的任何應用程序，可以使用內置的標準電纜庫或從頭開始創建，允許非常詳細的設計特點，包括：

- 連接器類型的選擇

- 線類型

- 針腳定義

- 引腳和電纜標簽

- 電纜束

- 長度的選擇

- 能夠添加您的連接器和電線

同時能夠保存設計，不斷優化并分享，且每個設計都會生成一個詳細的PDF數據表。

提供廣泛的傳感器仿真產品

可以用于測試領域的遠程傳感器的仿真操作，包括：

? 發動機管理系統，飛機FADEC，過程控制器等

• 廣泛的產品類型

? 可切換的電阻

? 可編程電阻器

? RTD仿真

? 應變片仿真

? 低/中等功率負載

• 特殊應用

• 支持常用的硬件在環實時編程環境

• 開/斷路仿真，校準設施，自定義構建…

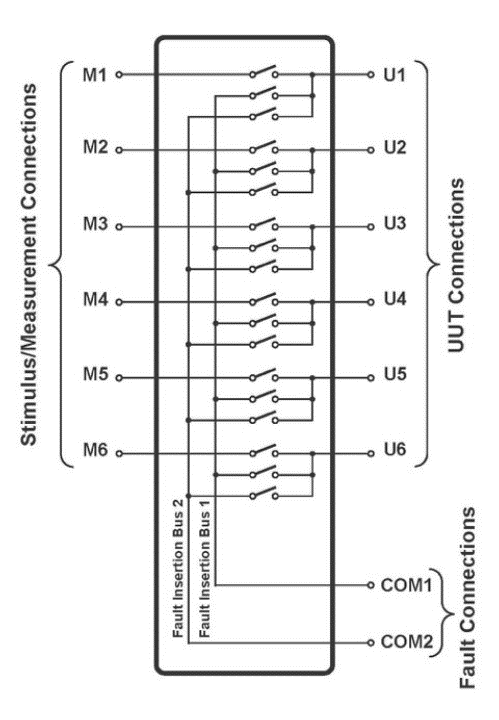

故障注入應用

故障注入測試是航空電子和汽車設計驗證的一個重要方面，品英的故障注入應用測試將電氣故障引入系統，可以 模擬可能發生的情況，譬如腐蝕、短/開路、其他電氣故障、固件問題、由于老化、損壞甚至安裝錯誤而導致的故障等。

軟件易開發

軟件的面板可以促進API函數調用的交互式使用，離線仿真模式允許軟件集成與硬件沒有連接，應用程序員的接口可用于C， .NET, Python, LabVIEW™和LabWindows/CVI，在大規模開關系統中提供比競爭對手更快的路由(執行)。

這是一個非常易用的開發環境，可以很靈活地開發針對特定應用的微波開關產品。

此外，品英還允許用戶提交自主設計的PXI或LXI產品，鼓勵用戶認真研究這些工具，不斷地完善升級，使這些工具更強大更方便。

結語

品英在測試和測量方面有著悠久的歷史，在自動開關和仿真解決方案方面具有著深厚的核心競爭力，其用戶基礎十分廣泛，涉及航空航天，國防，自動化，半導體以及其它通用應用的客戶，業務比例和行業分布比較均勻。

其55年以上的繼電器設計經驗和35年以上的自動測試設備產品和解決方案經驗為業界提供最廣泛的開關和傳感器仿真，并且是唯一擁有內部舌簧繼電器和電纜生產的開關制造商。Pickering全球營銷和市場主管Joe Woodford表示：未來，品英將持續投資于新產品開發和創新，靈活應對獨特需求，堅持以客戶為中心，致力于提供一流的自動化自測工具和服務。
