模擬門的導通電阻

一、前言

??由于需要使用到模擬門制作單片機的下載電路，下面對于手邊的模擬門CD405X的特性進行測試，設計對應的測試電路。查看一下它的導通電阻與工作電壓之間的關系。

二、測試電路

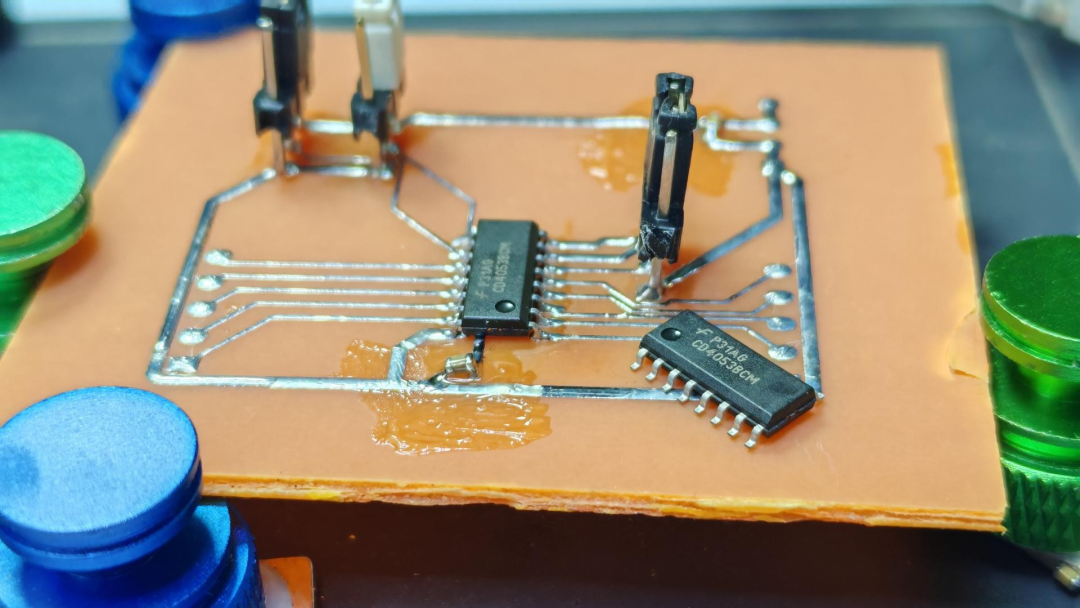

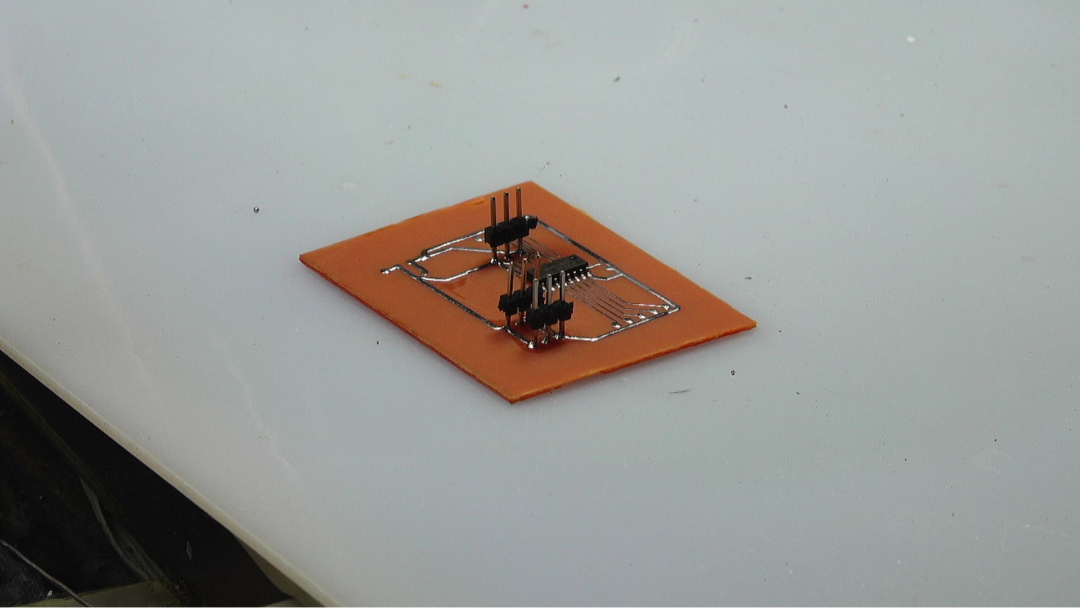

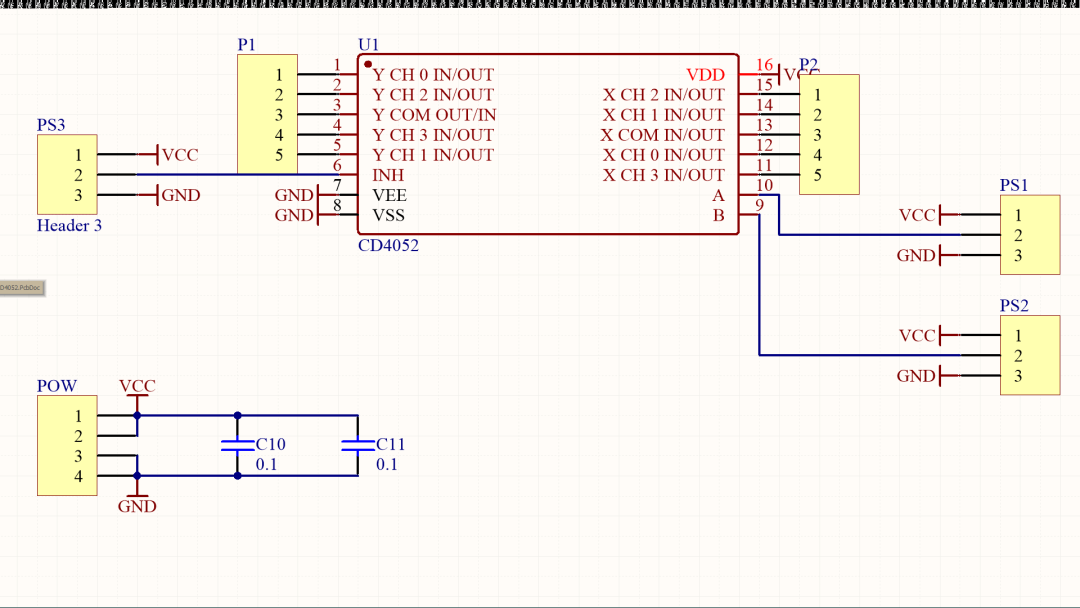

??設計測試電路。兩個四選一模擬門通過兩個五芯端口引出，通過兩個設置端子改變 A\B 邏輯電平。對于 禁止端電平也通過跳線端子進行設置。下面設計PCB，適合一分鐘制板，一分鐘之后得到測試電路，焊接清洗之后進行測試。

??突然自己觀察，原來自己焊接的不是 CD4052，而是 CD4053，這個芯片是四個 二選一的模擬門。好吧，是自己的粗心大意了。下面重新按照CD4053設計測試電路進行測試。

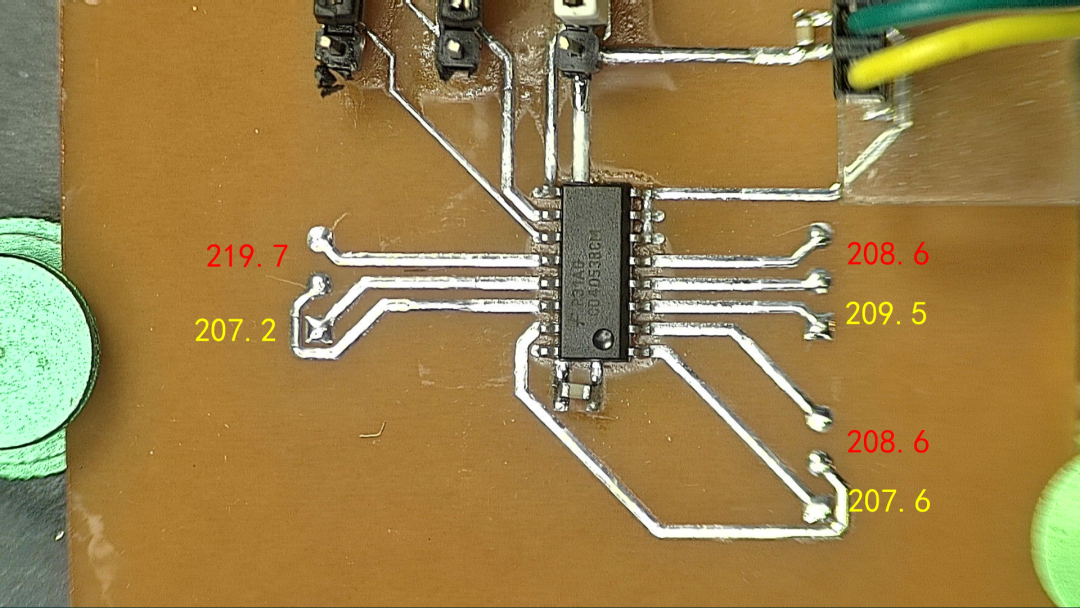

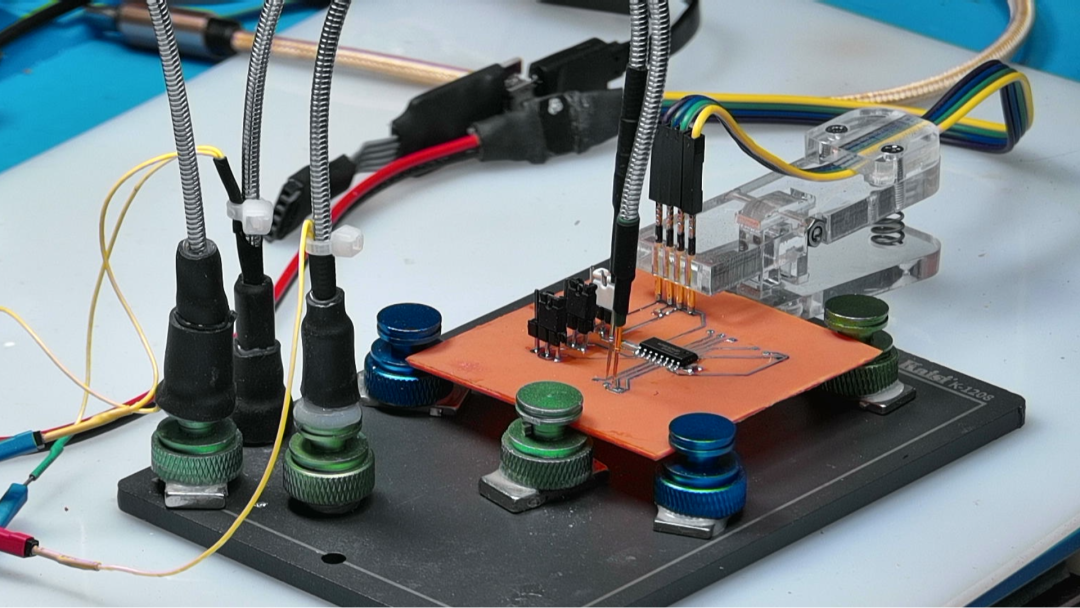

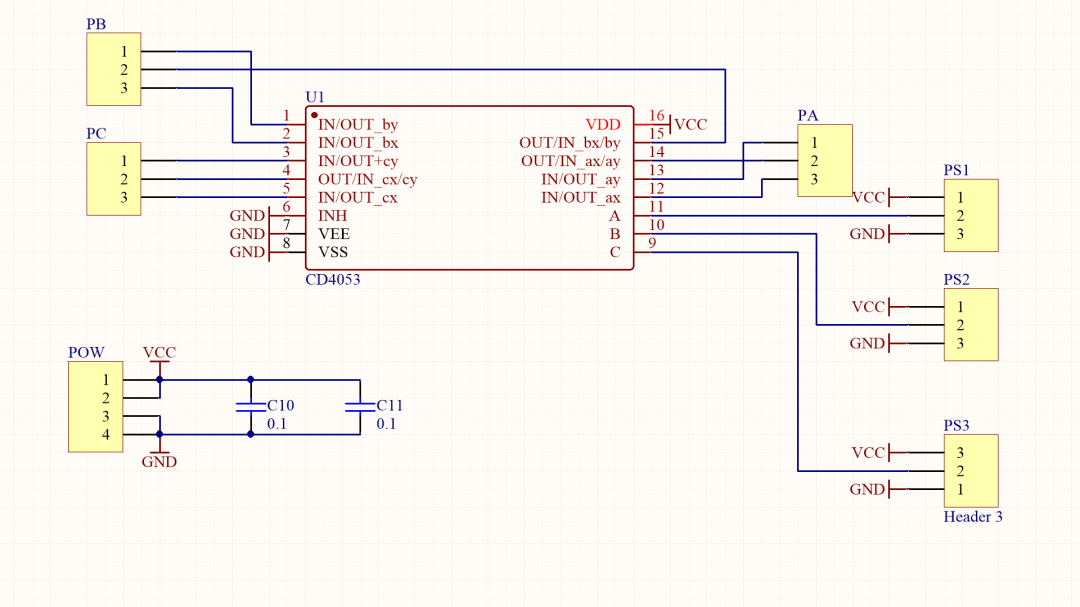

??將電路修改為 CD4053，鋪設PCB，一分鐘之后獲得測試電路板。將三個通道的選擇邏輯電平設置為 低電平，芯片工作電壓為5V。可以測量三個二選一模擬門的導通電阻大約為 200歐姆左右，將三個模擬門的選擇電平設置為高電平，中間管腳與另外一個管腳導通電阻也是大約200歐姆。

三、不同電壓與導通電阻

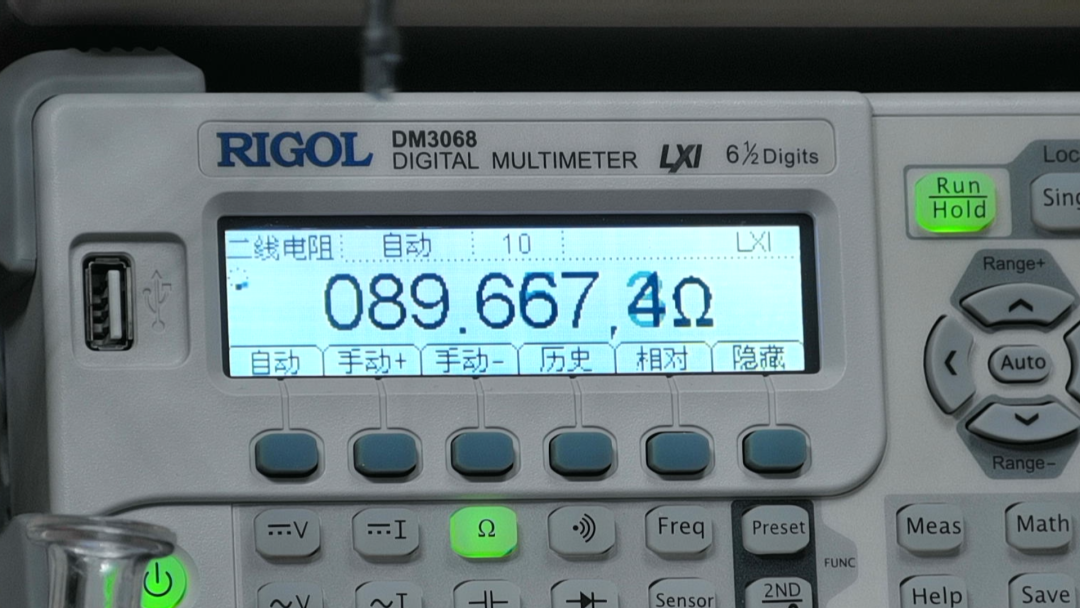

??接下來，測量模擬門的導通電阻與工作電壓之間的關系。使用DH1766提供從 3.3V 到15V對應的工作電壓。利用DM3068測量模擬門導通電阻。

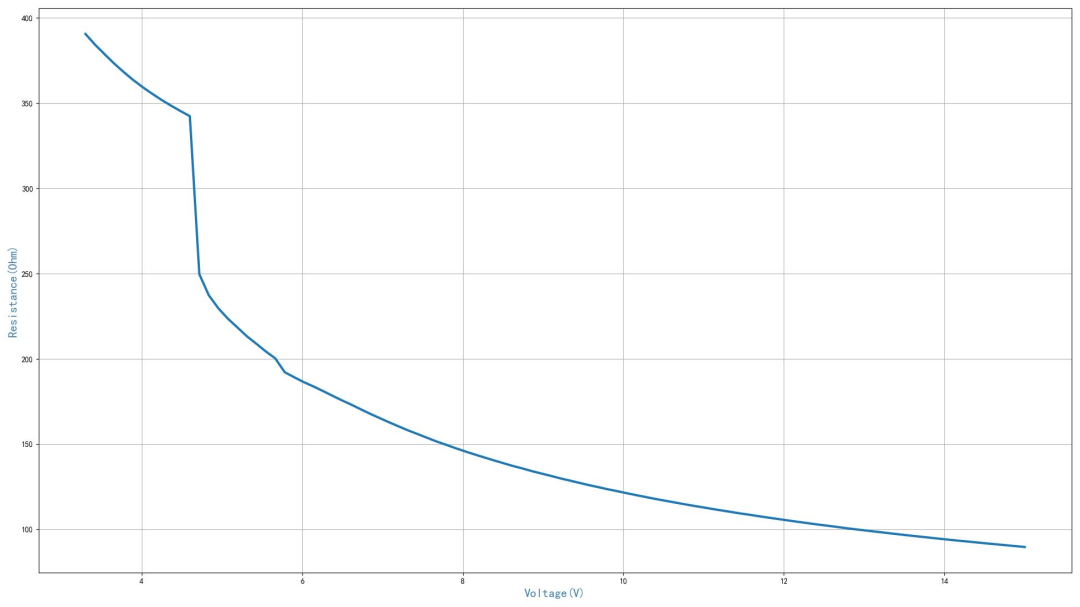

??從測量結果來看，芯片在3.3V就可以工作，只是導通電阻比較大，超過了350歐姆。隨著工作電壓增加，導通電阻下降。不知道為什么，在大約4.7V左右，有一個電阻的突變。說實在的，對于這個突變的測量結果，我現在認為是自己所使用的DM3068數字萬用表有可能出現故障。因?yàn)?DM3068之前也出現的很多測的性能不穩定的情況。后面，隨著工作電壓上升，模擬門的導通電阻比較平滑的下降。特別是，當工作電壓超過13V，導通電阻小于 100歐姆了。

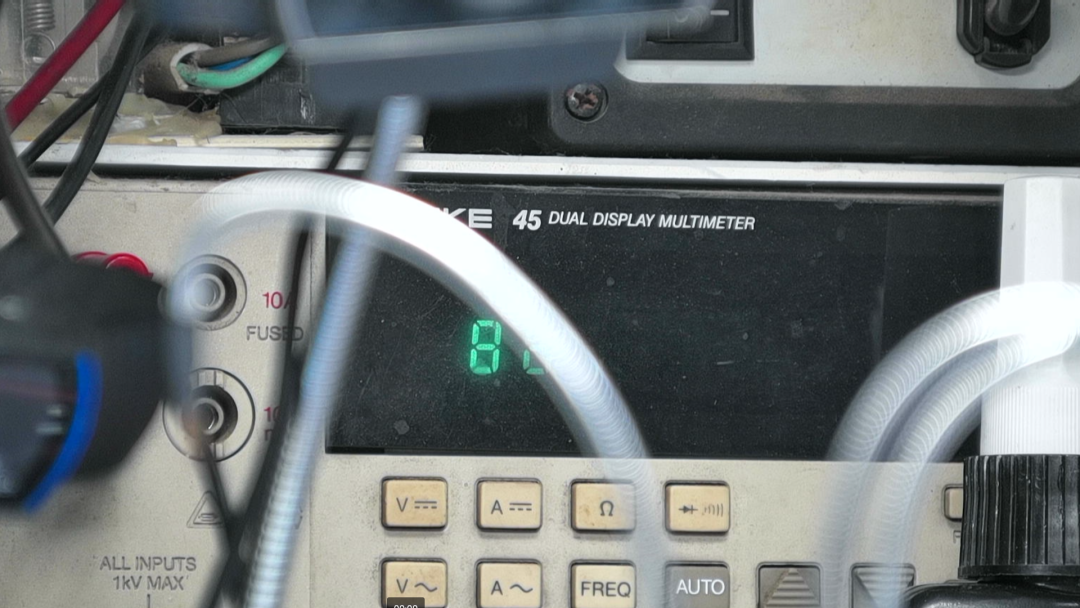

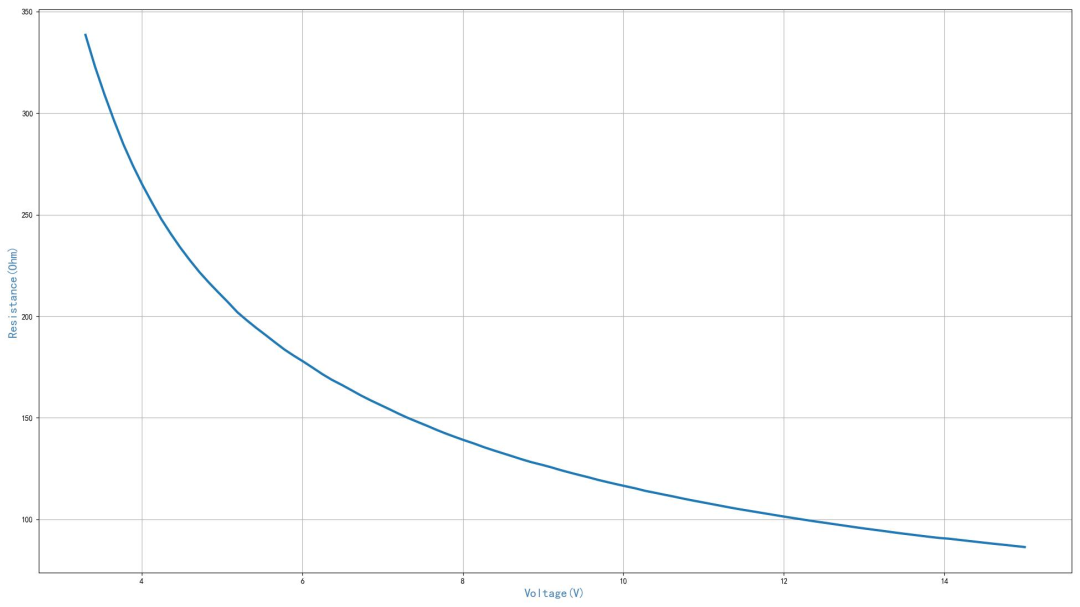

??下面使用FLUKE45 數字萬用表重新測量模擬門的導通電阻與工作電壓之間的關系。結果顯示了連續光滑變化的電阻下降過程。由此，說明了前面所使用的 DM3068數字萬用表的確存在問題。

※ 總??結 ※

??本文測試了模擬門集成芯片的特性。它的導通電阻隨著工作電壓的升高而下降。不過在測試過程中，可以看到這款老舊的 FLUKE數字萬用表，給出了比DM3068更加準確的數值。真是不測不知道，一側嚇一跳。
