最近在做一個USB3.0的板子，我是這樣做阻抗匹配設計的

點擊上方名片關注了解更多

先講個真實案例：去年有個朋友做USB3.0設備，信號老是斷斷續續的，折騰了兩周才發現是差分線阻抗沒控制好。然后重新打板子就好了，耽誤了項目進度，老板臉都綠了...

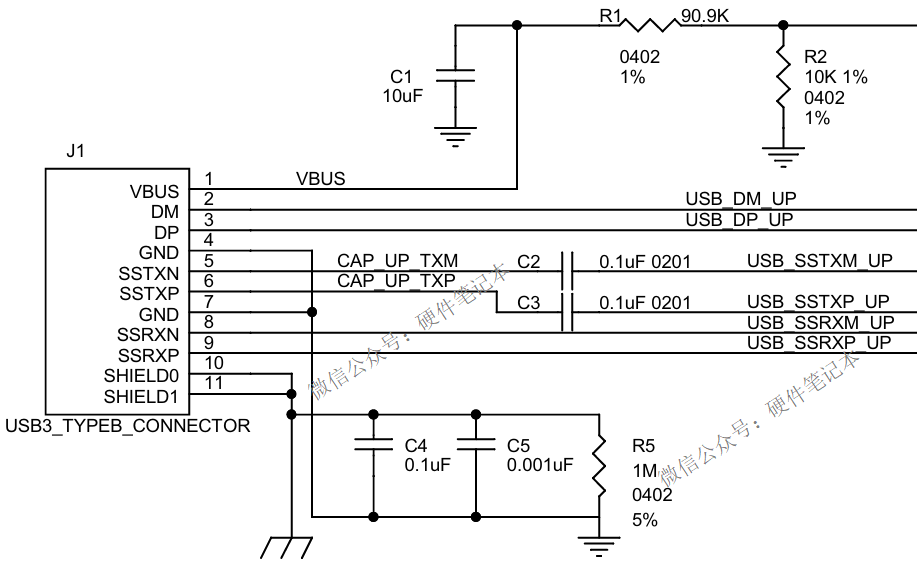

你看，差分阻抗控制不好，錢包和心情都會很糟糕。對于USB3.0這種高速接口（理論上是5Gbps，相當于625MB/s），差分線的阻抗匹配簡直就是生命線。它直接影響著：

1、信號完整性：阻抗不匹配會導致信號反射，眼圖閉合。

2、傳輸質量：可能引起數據錯誤、連接不穩定

3、EMI性能：差模噪聲增加，可能影響電磁兼容測試。

這里以表層走USB線的差分微帶線阻抗模型的參數進行描述

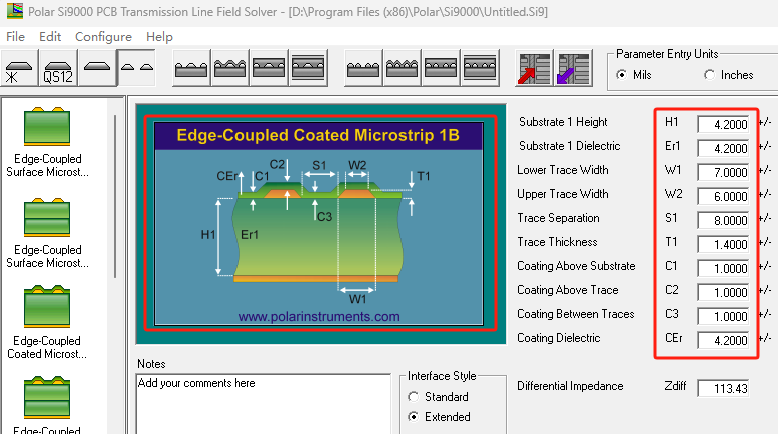

看中間PCB示意圖，對著右邊需要填寫的數據，咱們挨著來解釋一下：

H1：半固化片的介質厚度，是PCB的關鍵材料，它是走線層和參考層的距離（是固定參數，由板廠提供）；

Er1：介電常數，（是固定參數，由板廠提供);

S1：差分線的線間距（可更改）;

W1：差分信號線的底層寬度（可更改）;

W2：差分信號線的頂層寬度（可更改）;

T1：走線的銅厚(一般為1盎司，也就是35μm或1.4mil);

以上疊層可根據實際模型進行選擇，他們之間的關系可通過參數調整嘗試。

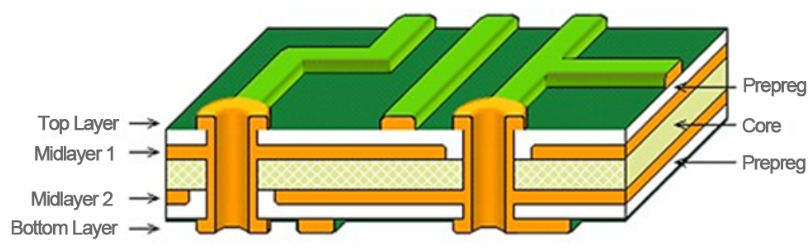

第一步：了解你的PCB疊層

假設我們使用常見的4層板結構：

• 頂層：信號層

• 第二層：完整地平面

• 第三層：電源層

• 底層：信號層

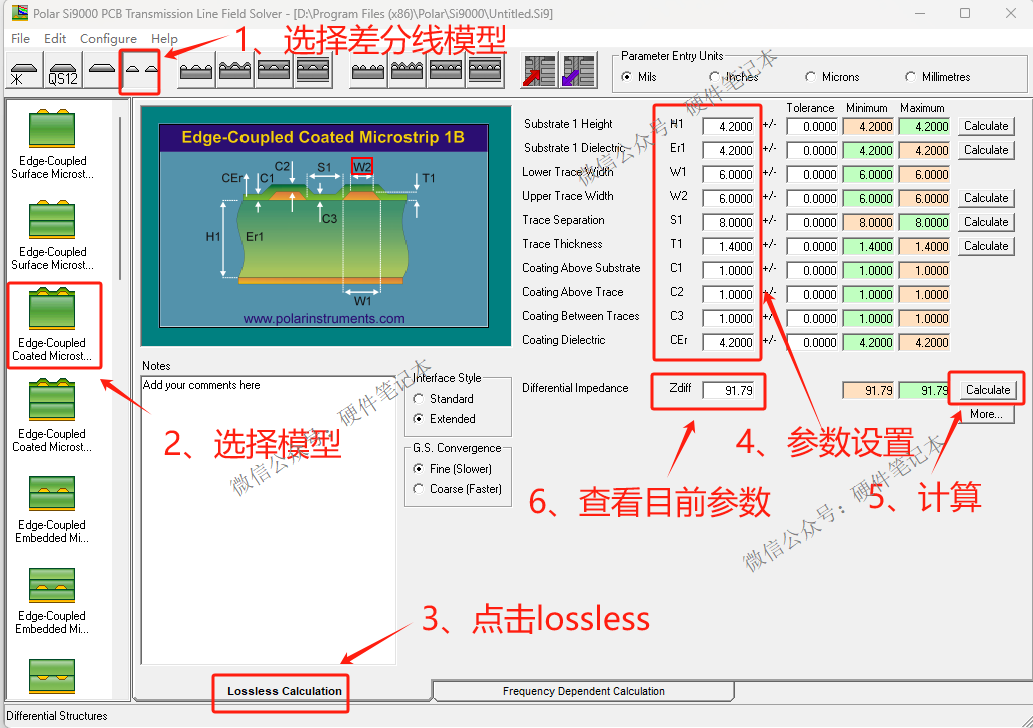

第二步：SI9000參數設置

1、選擇模型："Edge-Coupled Microstrip 1B"（表層差分微帶線模型）

2、填寫參數：

• H1（介質厚度）：4.2mil；

• Er1（介電常數）：FR4板材通常為4.2mil；

• W1（線寬）：這個我們先猜個值，比如6mil；

• W6（線寬）：假如也是6mil；

• S1（線間距）：先設8mil；

• T1（銅厚）：走線的銅厚(一般為1盎司，也就是35μm或1.4mil)；

• C1/C2/C3（基材走線的阻焊層）：一般1mil；

• CEr（阻抗的介電常數）：4.2mil

3、目標阻抗設為90Ω，點擊計算！

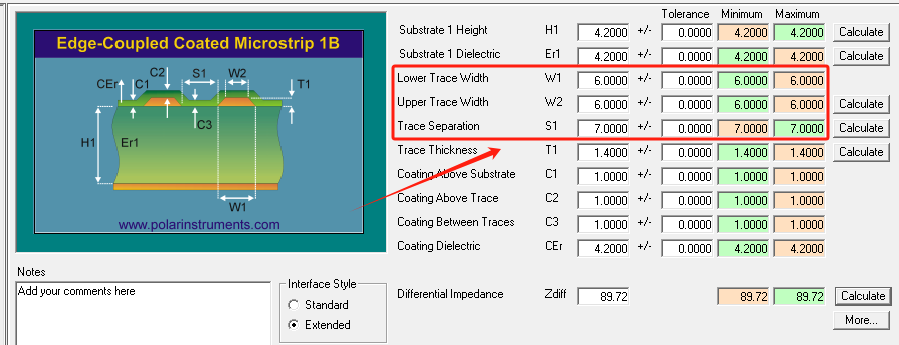

第三步：調整參數達到目標阻抗

第一次計算可能不準確，需要微調：

• 如果阻抗偏高：可以適當增加線寬或減小線距；

• 如果阻抗偏低：減小線寬或增加線距；

最后盡可能達到90Ω目標阻抗，雖然差分線阻抗已經設計出來，但不是最終結果，還要考慮等長設計。等長可以采用單端走蛇形線的方法，做到等長匹配。

第四步：考慮工藝能力

別忘了咨詢PCB廠家：

• 他們的最小線寬/線距能力（一般5mil/5mil沒問題）

• 實際介電常數可能有偏差（建議要廠家提供測試數據）

• 銅厚的實際值（加工后可能不是精確的1oz）

①布線注意事項

計算好了只是開始，實際布線時還有這些坑要避開：

1、等長處理：盡可能等長；

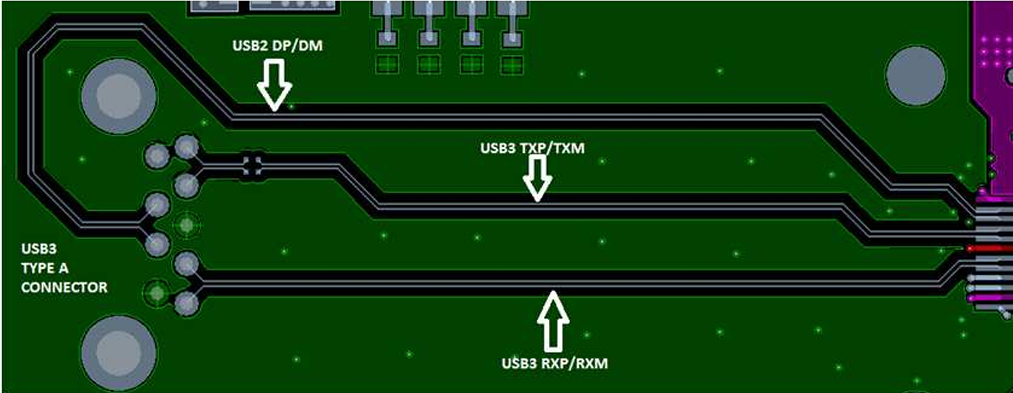

2、避免銳角：轉彎用45°或圓弧，別玩直角漂移；

3、遠離干擾源：別和時鐘線、電源線擠在一起；

4、過孔處理：盡量減少過孔，必須用時旁邊加接地過孔。

②常見問題解答

Q：阻抗一定要精確到90Ω嗎？
A：±10%通常可以接受。

Q：4層板和6層板設計有區別嗎？
A：有！介質厚度不同，需要重新計算。6層板通常有更薄的介質層，線寬可能需要調整。

Q：差分線可以換層嗎？

A：可以，但需注意：每個過孔都會引入阻抗不連續，要盡量減少，過孔旁邊必須加地孔，換層時參考面會變化，需保證回流路徑順暢。

小結

記住，好的差分線設計 = 準確計算 + 謹慎布線 + 充分驗證。第一次可能覺得復雜，多做幾次就會像騎自行車一樣自然了。

在微信公眾號硬件筆記本的后臺回復“SI9000”，即可獲取軟件安裝包鏈接。

最后提醒：投板前可以把設計參數發給PCB廠家確認。

大家有什么USB設計中的趣事或問題，歡迎在評論區分享交流！
