Versal IO介紹
1
IO的劃分和分布

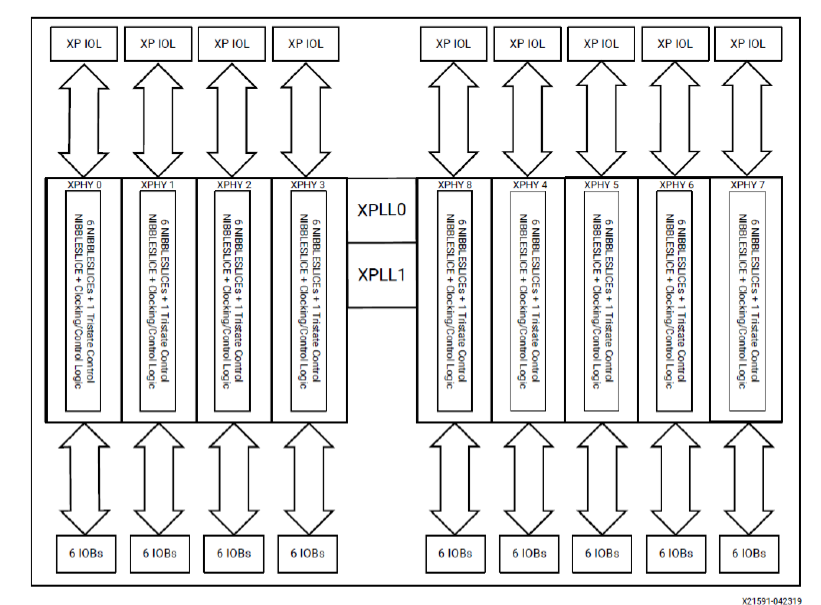

7nm Versal系列相對于16nm Ultrascale plus系列，IO做了升級，U+系列的HPIO在Versal升級為XPIO。Versal系列每一個XPIO bank包含54個IO管腳，其中包含9個nibbles，每個nibbles包含6個IO；每個bank包含2個XPLL、1個DPLL和1個MMCM時鐘資源。
2
IO feature
XPIO支持0.6-1.5v電平，最高速率支持4.22gbps，支持3.2g mipi dphy，支持DDR4/Lpddr4硬核控制器，部分器件支持10g mipi cphy/DDR5/LPDDR5。

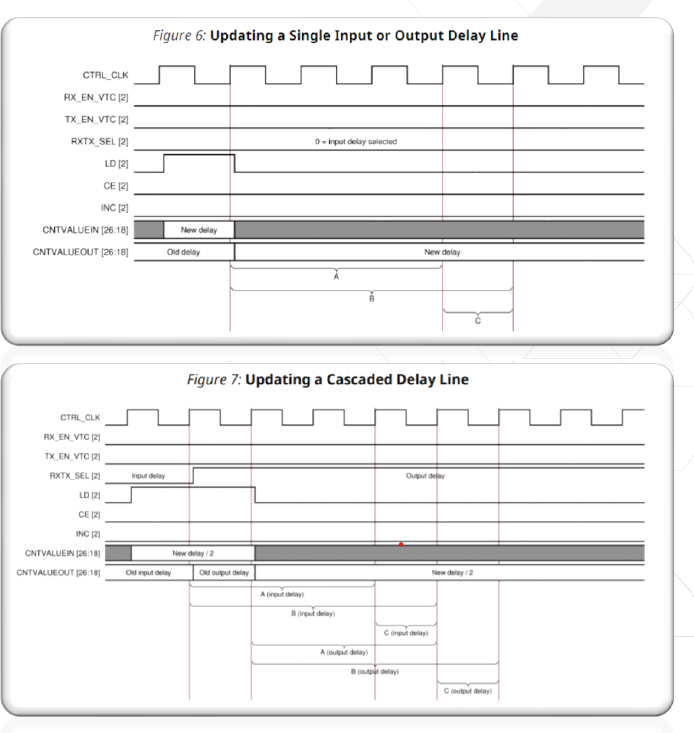

XPHY的IO delays 625 ps（512taps），tap精度約為1.22-4ps，級聯后io delay最高達到1250ps；Delay值通過下圖所示的XPHY接口完成更新，若需要獲取delay信息，建議在變化之后4個時鐘周期之后讀取更新的值，避開不穩定的狀態。
2
與U+系列的差異

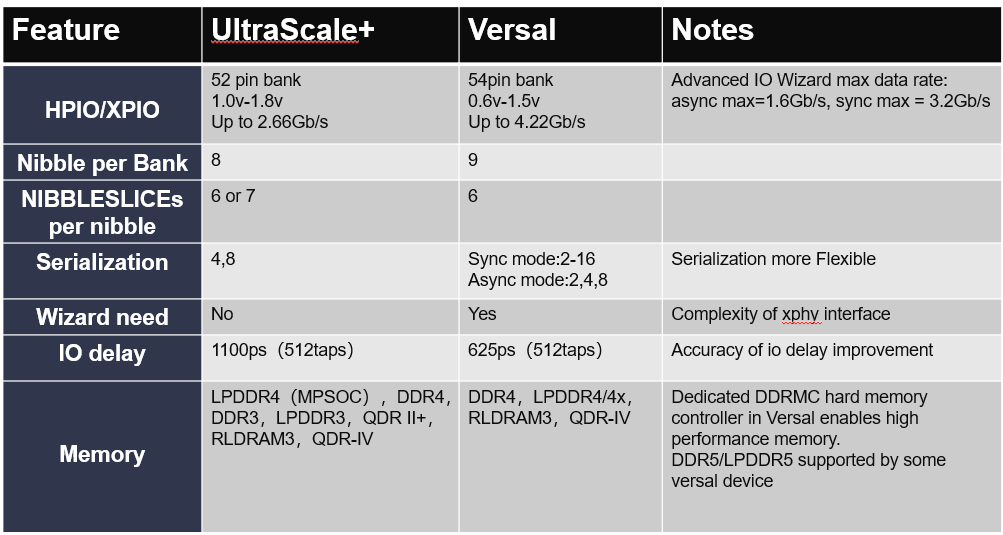

XPIO性能與U+系列select io相比有較大的提升，延遲精度，串化因子等方面都有明顯的改善和提升；二者對比如下圖所示：
除了IO性能的提升，其他主要的變化包括：
1. IP wizard由High speed SelectIo wizard改為advanced io wizard；
2. Versal系列不再支持hdl only 的設計方式for XPHY XPIO，因為XPHY互聯接口非常復雜，因此用戶需要基于advanced io wizard完成設計；
3. 支持同步和異步模式，同步模式下最高支持3.2g，異步模式下最高1.6g；
4. 建議通過advanced io planner自動分配io。
3
異步模式的設計架構和運行機制
1
異步模式的架構
在異步模式下沒有隨路時鐘，需要通過CDR完成數據的恢復和采集。

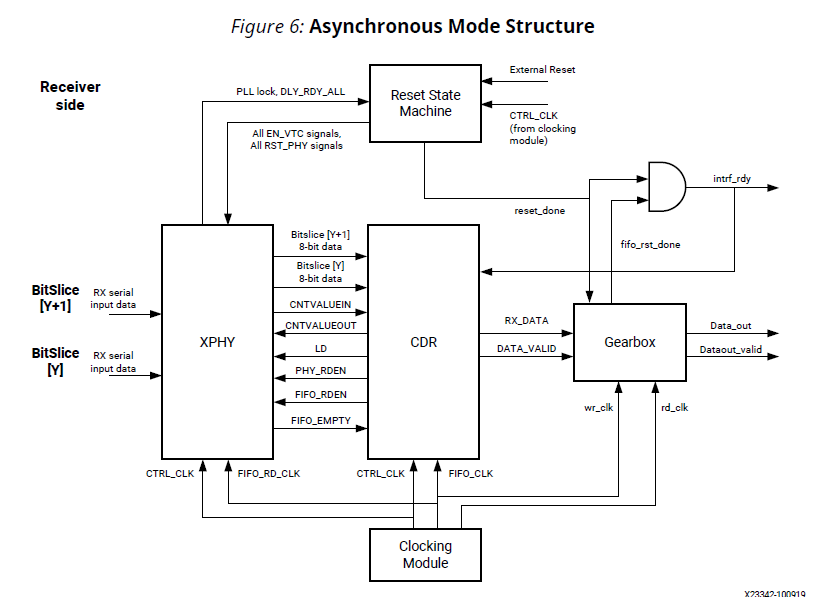

整體架構如下圖所示，數據經XPHY接入，在CDR模塊完成phase detector，delay line tracking，將找到的delay信息配置到XPHY，當delay不斷收斂，CDR模塊輸出RX_DATA和DATA_VALID給到下一級gearbox模塊，在gearbox完成位寬轉換并輸出有效數據data_out/data_valid。
IP支持兩種CDR模式的數據采集：CDR with ppm difference，CDR with Zero ppm；兩種模式下CDR的機制沒有大的差別，下文以CDR with ppm difference模式為例進行說明。
2

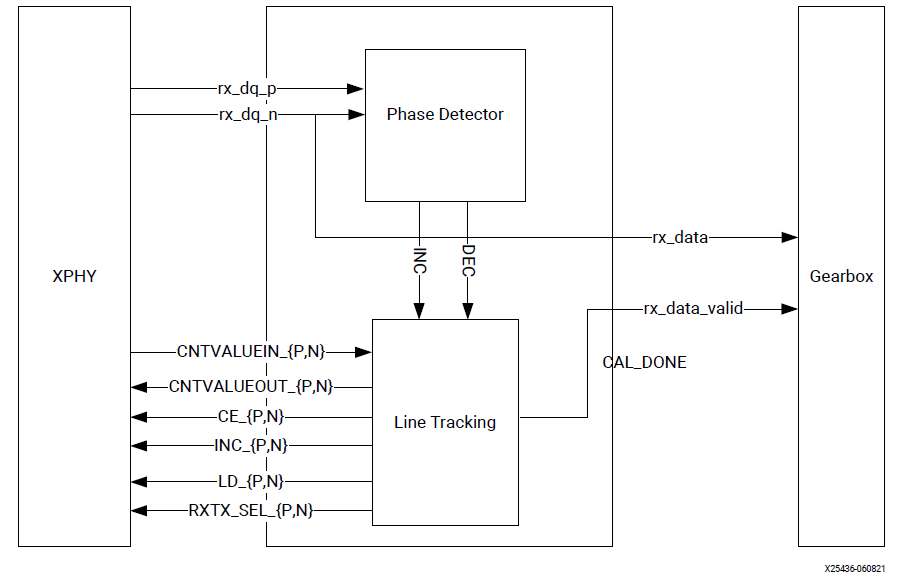

異步模式下CDR架構
CDR的目的是確保UI采樣始終處于異步信號數據的中心位置。UI的采樣需要與數據速率相同頻率的時鐘完成。如SGMII數據速率為1250MBps，則RX和TX鎖相環時鐘頻率應為1250MHz。在CDR with ppm difference情況下，系統要求本地時鐘與數據速率原本的時鐘ppm差不超過100ppm。

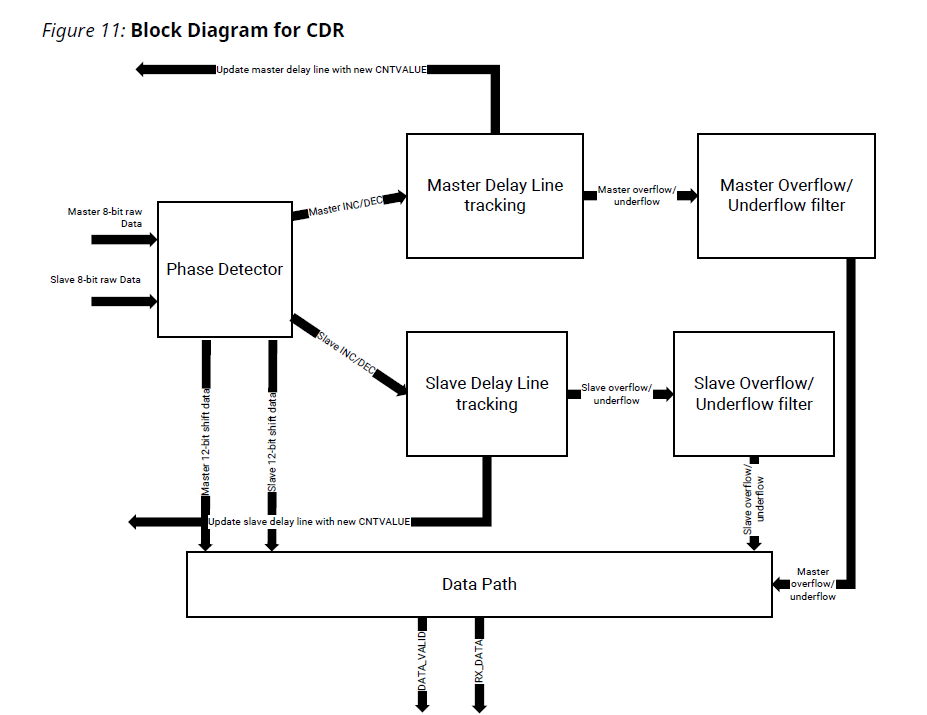

CDR主要包含以下四大模塊：
Phase detector
Delay line tracking
Overflow underflow filter
Datapath
1 Phase detector
Phase detector擁有master delay line和slave delayline兩套延遲線檢測機制，兩套機制同時工作，互為補充，將最大程度保證CDR能成功鎖定。
主延遲線和從延遲線對于每個UI，分別取兩個樣本，送入alexander pangpang鑒相電路，根據獲取的數據信息，選擇增加或減少延遲。

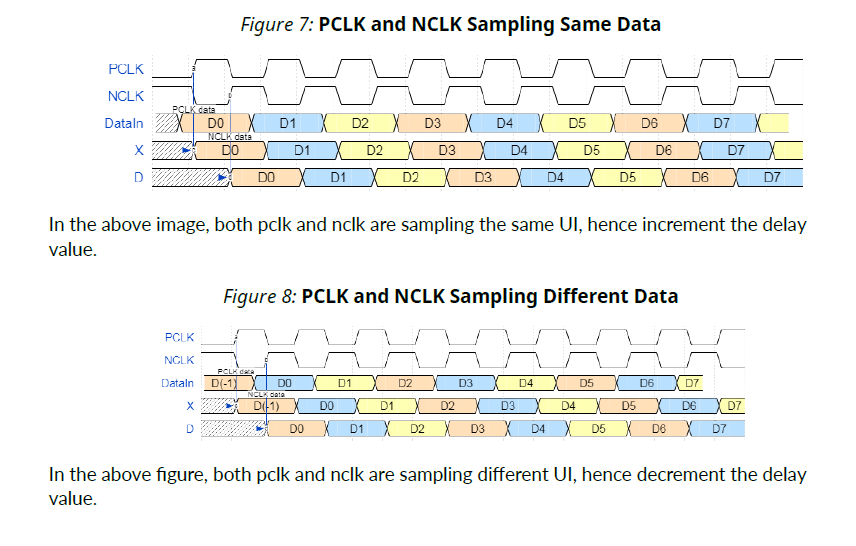

當差分時鐘的p端和n端上升沿采到同一個UI sample，next step增加延時；當p端和n端上升沿采到不同UI sample，next step減少延時。
2 delay line tracking
延遲值在phase dectector模塊中不斷變化，定期更新到delay line tracking模塊中；在delay line tracking模塊中，我們會不斷跟蹤延遲線的變化情況。
經過不斷的統計和分析，一旦我們認為從PHY接收到D樣本位于UI的中心則當前的延遲線和bitslice被鎖定，若一直沒有達到UI的中心位置，將會一直調整delay line直到達到邊界。到達邊界，就會產生overflow和underflow信號。
因此，overflow和underflow在調試中，具有很強的指導意義，我們可以通過overflow和underflow信號，判斷CDR是否達到鎖定狀態。
3 underflow overlow filter
該模塊負責正確選擇數據并提供給輸出。一旦兩個延遲線都被鎖定，它們自然相隔?個UI，當鎖定發生，延遲較少的延遲線，將成為active bitslice，數據將從該延遲線輸出，另外一條延遲線將成為備選的monitor bitslice。
當active bitslice發生overflow或underflow時，會自動切換到monitor bitslice獲取有效數據，而此時，如果monitor bitslice也發生overflow或underflow，兩套機制都無法鎖定的情況下，CDR會真正失鎖，系統將無法采集到正確的數據。
4 Custom CDR模式

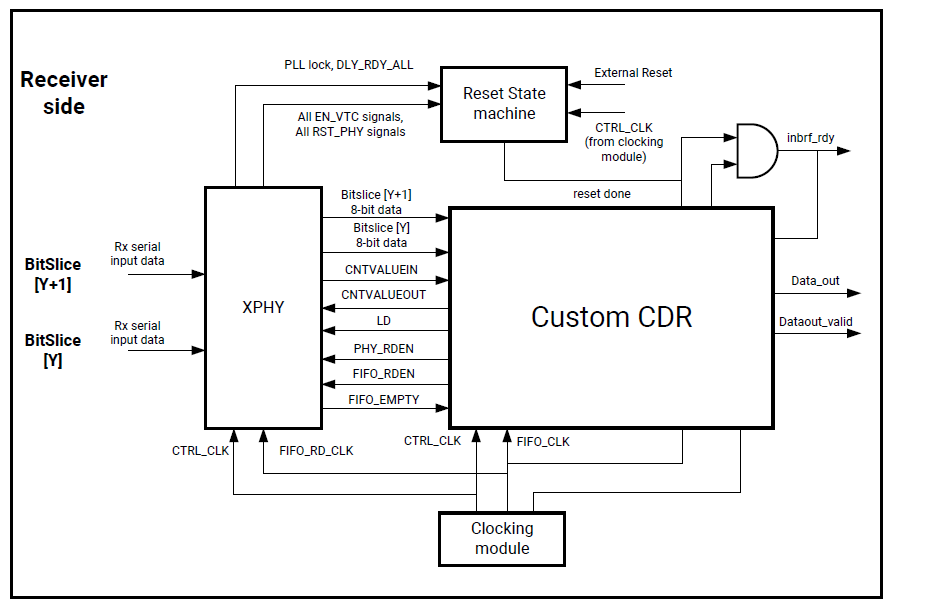

在異步模式下，如果IP自帶的CDR無法滿足使用需求，客戶也可以考慮使能custom CDR，參考example design去完成自定義的CDR，取得更大的靈活性；在custom CDR模式下，我們完整開放XPHY的延遲配置接口，客戶可以根據自己的需求靈活設計自定義的CDR模塊。
4
advanced io planner
為了更合理的利用XPHY的資源，AMD建議通過advanced io planner來規劃IO分配，工具是基于集中式硬件規則盡可能的優化安排的。

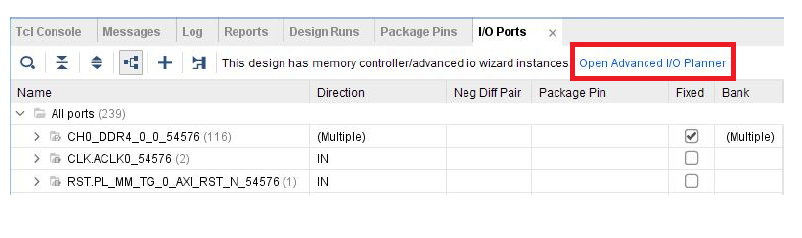

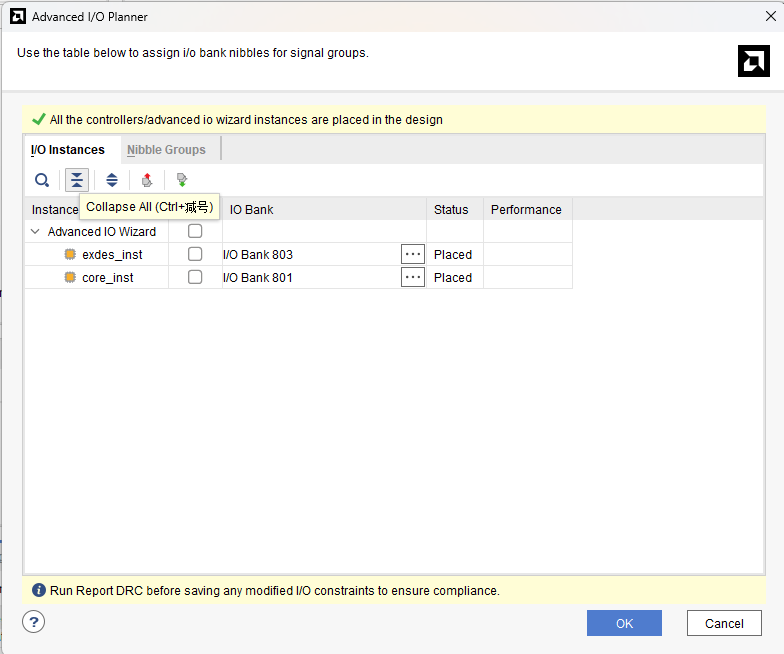

工程經過綜合之后，點擊紅色框位置，激活advaned I/O Planner
用戶可以選擇自動分配，也可以手動進行調整，在IO instances下面工具已經完成自動分配
若需要手動調整，在nibble group菜單下面，手動選擇你需要放置的nibble
5
調試要點
IP調試過程中的幾點經驗總結如下：
1. advanced io wizard IP無法輸出有效數據，data valid不能正常拉高：請檢查本地時鐘與源端時鐘的ppm差，不能大于100ppm；

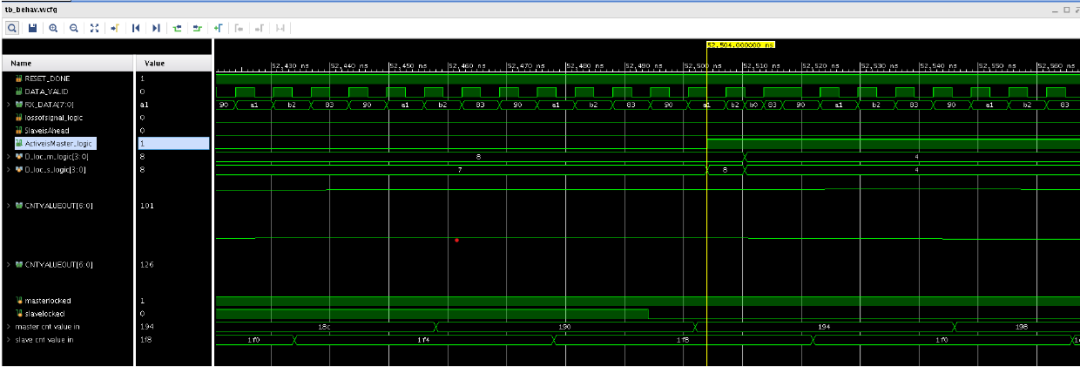

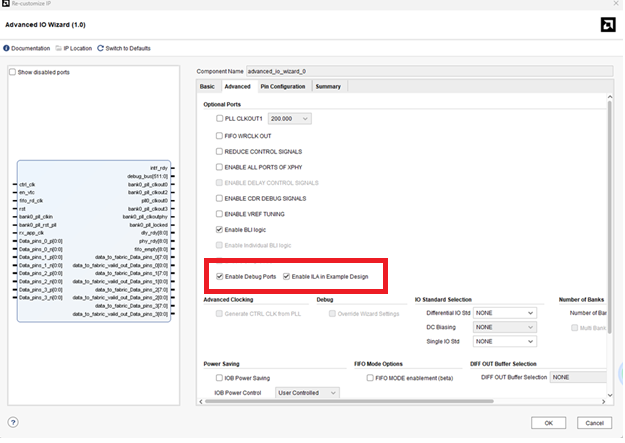

2. 當采集到的數據出現錯誤或者位移，可以使能enable debug port，觀察是否有出現overflow和underflow的情況，是否存在master delay line和slave delay line切換或者失去鎖定的痕跡，幫助確認CDR的鎖定狀態。
