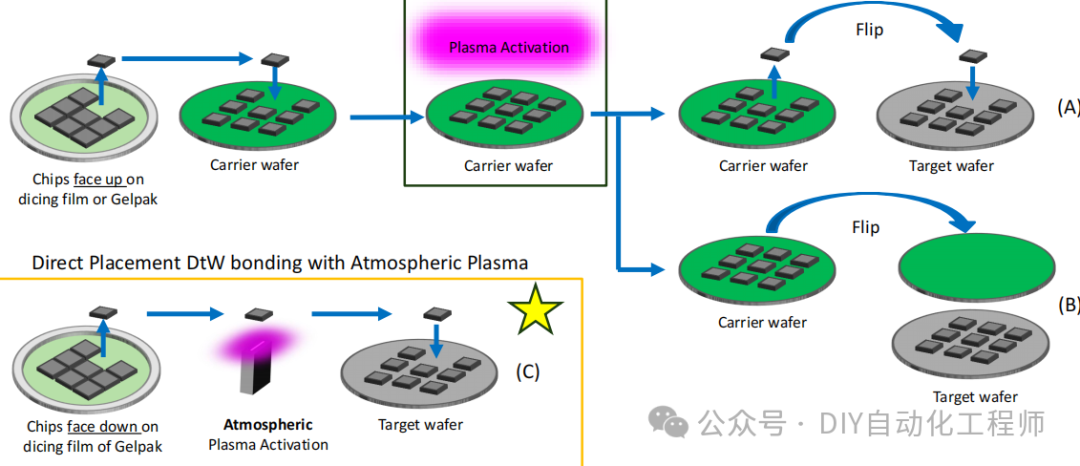

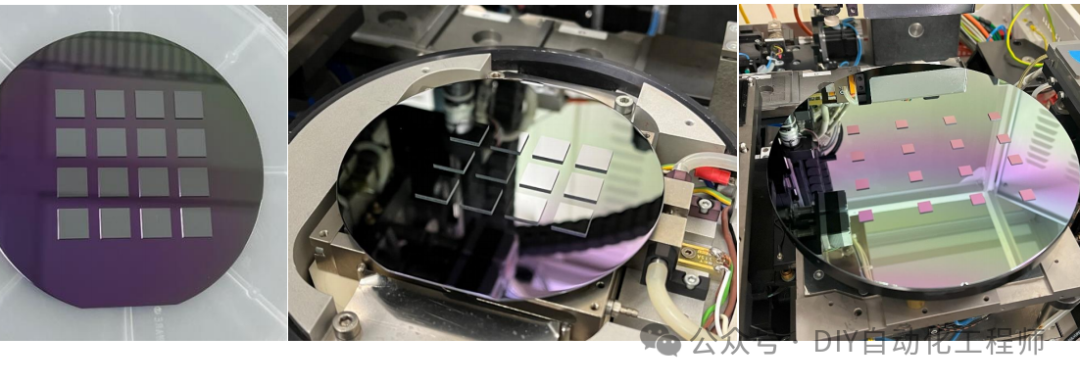

晶圓到晶圓鍵合已成為 3D 封裝、MEMS、MOEMS 和 SOI等的一種半導體技術。在典型的晶圓鍵合工藝中，通過施加物理壓力、溫度和/或電場，將兩個平坦的襯底永久地相互連接(粘合)。這些參數中的每一個都是根據被粘合的基材設置的，控制這些參數對于成功、高質量、高均勻性的制造工藝至關重要。

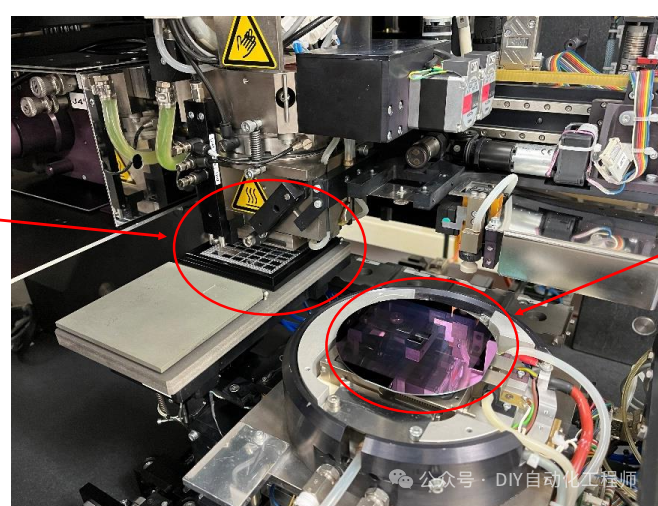

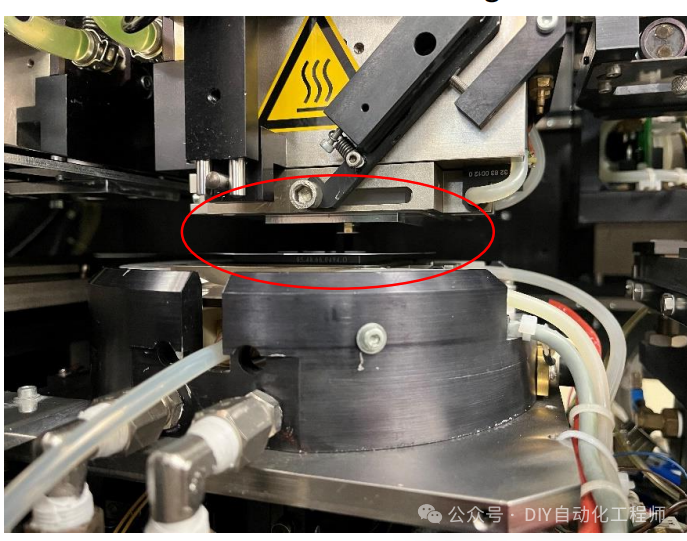

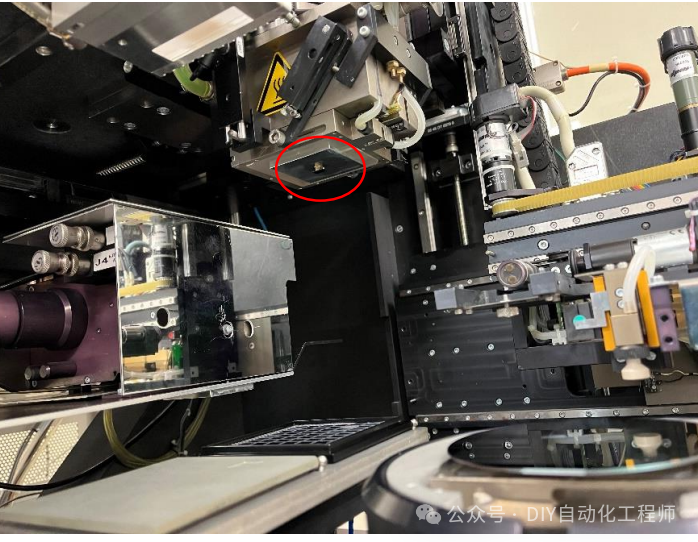

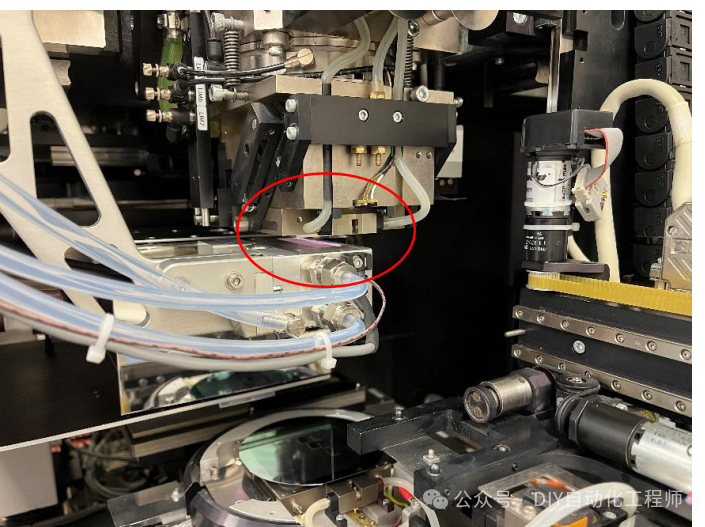

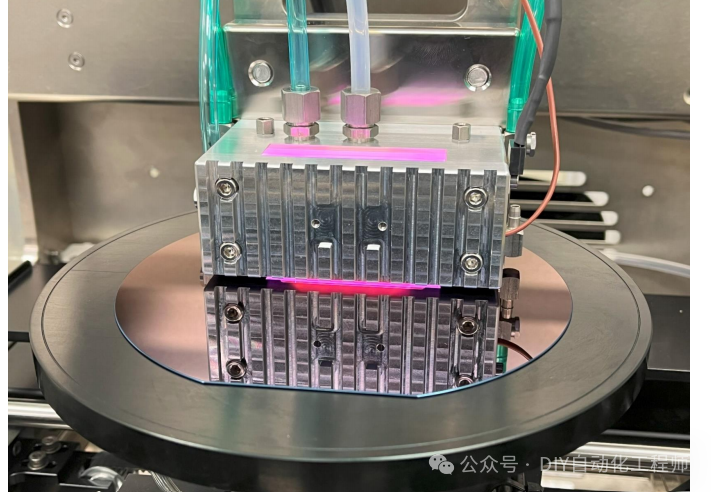

在這三個主要參數中，電場和溫度可以在晶圓鍵合室內使用內置電子元件和熱電偶輕松測量。然而，壓力通常在工具中測量為施加在壓力柱上的要約方總量。然后，假設壓力板完全平坦，則使用測得的力來計算平均壓力。然而，在實踐中，壓力板通常并不理想，或者它們可能隨著時間的推移而退化。這會導致控制軟件無法檢測到的潛在壓力變化。壓力分布不良會導致晶圓區域粘合不良或完全未粘合、晶圓開裂或壓力板過早磨損。

在粘合過程中，均勻施加壓力的重要性在很大程度上取決于被粘合的特定材料。例如，在陽極鍵合工藝中，通過在高溫(>300°C)下施加大電場(500V)將硅鍵合到玻璃上。然后，硅和氧之間的反應形成非常強的 Si0,鍵。由于靜電力的大小通常足以進行完全粘合，因此對于這種類型的粘合過程，物理施加的壓力既不重要也不是必需的。

然而，在共晶或熱壓鍵合工藝中，金屬合金的中間薄膜粘合在一起。-3在這種類型的鍵合中，要鍵合的兩個表面接觸，溫度升高到共晶點以上。一旦達到共晶溫度，焊料就會液化，如果它們接觸，晶片就會粘臺。

高壓會導致液化焊料物理壓縮并可能擴散到不需要的區域并導致短路。壓力過小通常會導致粘結較弱或完全未粘結的區域。在實踐中，對于未優化的鍵合系統(考慮鍵合工藝參數和所使用的材料)，由于壓力、溫度或焊料不均勻性，在同一對基板上可能會發現溢出和ubond 區域。因此，直接在基材上測量的施加壓力的特性在高產量鍵合工藝的開發中非常重要。

采用一種壓敏薄膜，可測量2至43,200 psi(0.14-3,000 kg/cm?)的壓力。當放置在接觸表面之間時，它會隨著施加的壓力按比例永久改變顏色。使用已知壓力校準絕對壓力大小，然后使用這些壓力來分析掃描的壓力圖并創建彩色壓力圖，如圖所示。

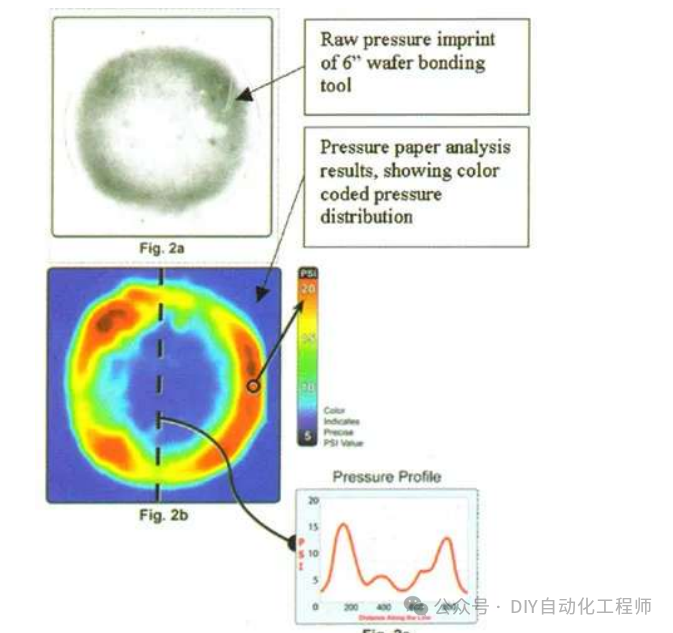

通過在壓力設置為 4bar 的情況下運行粘合配方，在適當?shù)燃?jí)的壓力膜上形成直接壓印。圖 2a 顯示了從壓力均勻性較差的6英寸直徑粘合工具拍攝的圖像膠片。圖 2b 中的色圖強調了甜甜圈形的高壓環。圖2c中的線掃描顯示外圈壓力超過 15 bar，中心壓力小于 3bar.

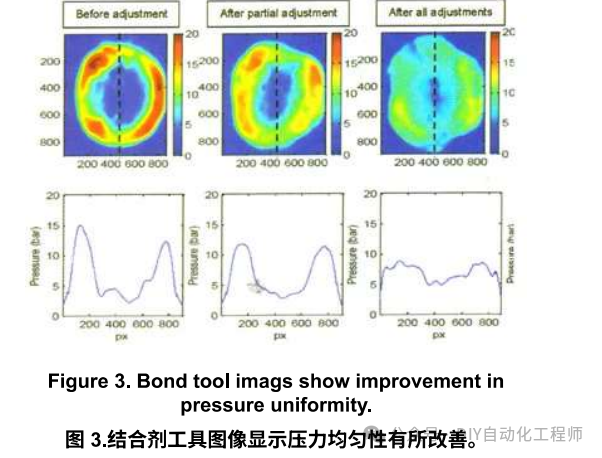

然后對粘合工具的壓力柱進行一系列調整，并通過在相同范圍的壓力膜上運行相同的粘合配方來評估壓力均勻性。圖3中的圖像顯示了導致壓力均勻性改進的調整。請注意，調整后，壓力膜分析顯示與預期配方壓力的偏移量為4bar，這是儀器假設特定晶圓面積的副產和9

除了對壓力分布進行故障排除外，相同的壓力膜數據還可用于監控和維護制造實踐中的性能，例如六西格瑪統計過程監控。

晶圓鍵合壓力均勻性的改進應用于需要可靠的晶圓間電氣連接(每個晶圓~103-104)、2-3um 的晶圓間分離、出色的鍵合間隙控制、高鍵合強度和防液密封的特定項目。通過金屬沉積、光刻和蝕刻步驟對粘合堆棧進行進一步加工時，需要進行防液密封。
