隨著全球新能源汽車的發展與普及，整車電氣架構逐步邁向高壓化、集成化與智能化。特斯拉作為技術引領者，其在Cybertruck上首次大規模引入的第二代PCS（Power Conversion System）成為了行業關注的焦點。PCS2 集成了 OBC（車載充電器）與DC/DC轉換器，是連接整車高壓與低壓系統的核心樞紐。特別是在 Cybertruck全車采用800V高壓系統與48V低壓架構的背景下，這一系統不僅涉及到功率轉換效率、熱管理、電磁兼容等關鍵設計課題，還反映了特斯拉在新一代電力電子平臺上的最新思路。
AlisMark已完成對特斯拉Cybertruck PCS2的系統級深度拆解與全面分析，相關高清圖文數據、講解視頻及拆解報告現已上傳至平臺，您可申請并購買線上服務進行查看。
通過我們的服務，您將深入了解該產品在集成架構、主板布局、關鍵器件選型及制造工藝等方面的設計策略。我們相信，這份詳實的拆解分析內容將為您在下一代電源平臺的研發中，提供有價值的技術參考與創新啟發。
本文包含以下內容：
Cybertruck PCS2 拆解的價值：
AlisMark的拆解總結：
AlisMark提供的服務：
如何注冊使用關于Cybertruck PCS2拆解分析的服務：
如何獲取Cybertruck PCS2 拆解分析服務：
Q&A：
Cybertruck PCS2拆解的價值：
一、特斯拉首款800V高壓平臺，全球首款48V低壓電源
Cybertruck全系搭載特斯拉最新的 800V 高壓平臺，大幅提升充電效率和能量傳輸能力；
作為首批大規模應用48V低壓系統的量產車之一，Cybertruck 打破傳統汽車沿用百年的12V架構。
二、雙向充放電，從車到能源中樞的轉變
Cybertruck支持V2L（Vehicle to Load）與V2H（Vehicle to Home）功能，可將車載電能外放，為各種用電設備甚至家庭供電。
三、單板扁平化、輕量化設計，代表全新設計思路
Cybertruck PCS2單電路板雙AC/DC和DC/DC電路設計，減少了組件數量和組裝成本，降低了系統體積和重量，提升了能量傳遞效率；
所有電子元器件均采用SMD貼裝工藝，降低了生產復雜性，簡化工藝流程；
單MCU、定制化平面變壓器和濾波器的使用，降低了整體制造成本和系統復雜性。
AlisMark的拆解總結：
在結構集成、電路設計、熱管理、電磁兼容與裝配工藝等多個方面，Cybertruck PCS2相較于上一代產品展現出顯著的簡化設計與高度集成化特征，體現了特斯拉在電源系統平臺化、低成本與高可靠性方面的前沿思路。
1.結構布局：極簡模塊設計，降低裝配復雜度

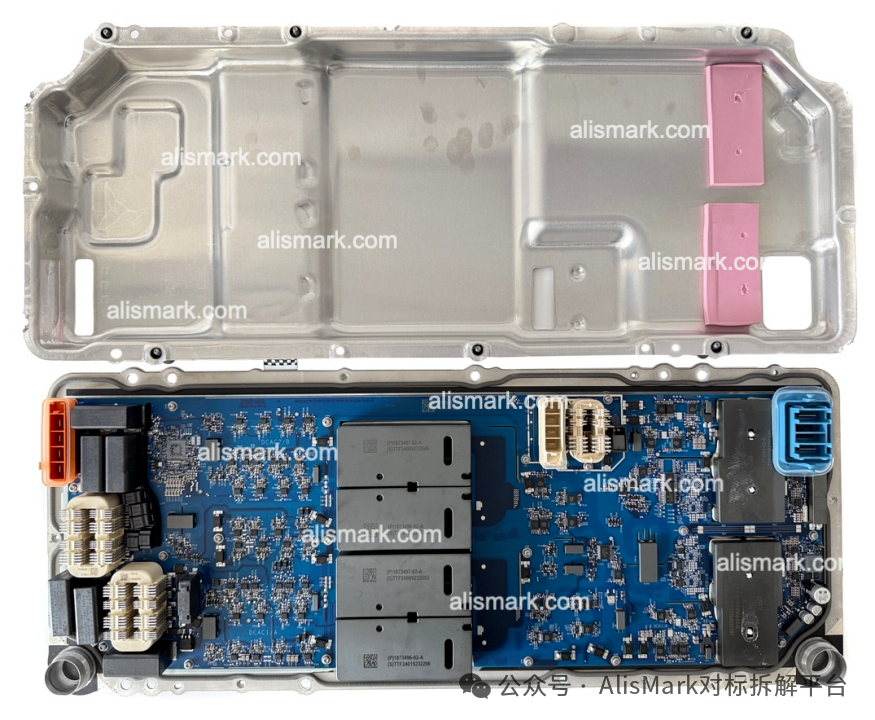

PCS2整體結構僅由4個核心系統組件組成：頂部外殼、單塊電路板、塑料支架與集成底殼。
單電路板設計，省略傳統多板布局，顯著減少連接件和組裝步驟。
相較前代PCS，結構大幅簡化，有效降低制造成本與生產復雜性。
2.熱管理設計：外殼即散熱器，系統級集成
PCS2采用底殼與功率電路板一體化熱管理策略：
功率器件緊貼底殼，通過硅基導熱封裝劑熱耦合，實現大面積均勻散熱。
底殼內集成冷卻液通道，具備高效導熱路徑，提升系統熱穩定性，簡化傳統散熱結構。
3.電路板設計：高度集成，定制化器件廣泛應用
單電路板融合雙AC/DC與雙DC/DC路徑，具備高可靠性與性能冗余：
雙通道功率架構支持更快充電、更高效率及熱負載分擔，增強系統穩定性；
全板SMD貼裝工藝，減少手工焊接，提升一致性，簡化工藝流程；
單MCU控制架構在保持系統集成的同時，降低硬件成本；
大規模定制化平面變壓器應用，將銅線圈集成于PCB內部，緊湊美觀，節省空間與銅材成本；
AC/DC側采用碳化硅（SiC）器件，顯著提升開關效率與熱性能；
陶瓷貼片電容替代傳統大體積電解電容，提升可靠性并優化板級布局。
4.EMI抑制策略：納米晶材料與優化布線協同
在高集成單板結構下，Cybertruck PCS2依然實現了優異的電磁兼容性能：
輸入與輸出端采用定制納米晶磁芯共模電感，結合銅母線結構，有效吸收高頻共模干擾；
納米晶材料具備高磁導率、寬頻響應與良好熱穩定性，全面提升 EMI 抑制能力；
PCB優化布線與局部屏蔽設計協同抑制干擾源，確保系統在高頻工況下穩定運行。
5.裝配工藝：極簡化設計帶來制造效率提升
結構簡約直接帶來生產效率與一致性的提升：
單塊8層PCB實現全部控制與功率功能集成，雖然增加設計復雜度，但簡化了整板封裝；
所有器件采用自動化 SMD 工藝焊接，避免人工干預，提升良率；
簡潔的系統結構大幅壓縮裝配步驟，降低工人培訓與操作門檻。
AlisMark提供的服務：

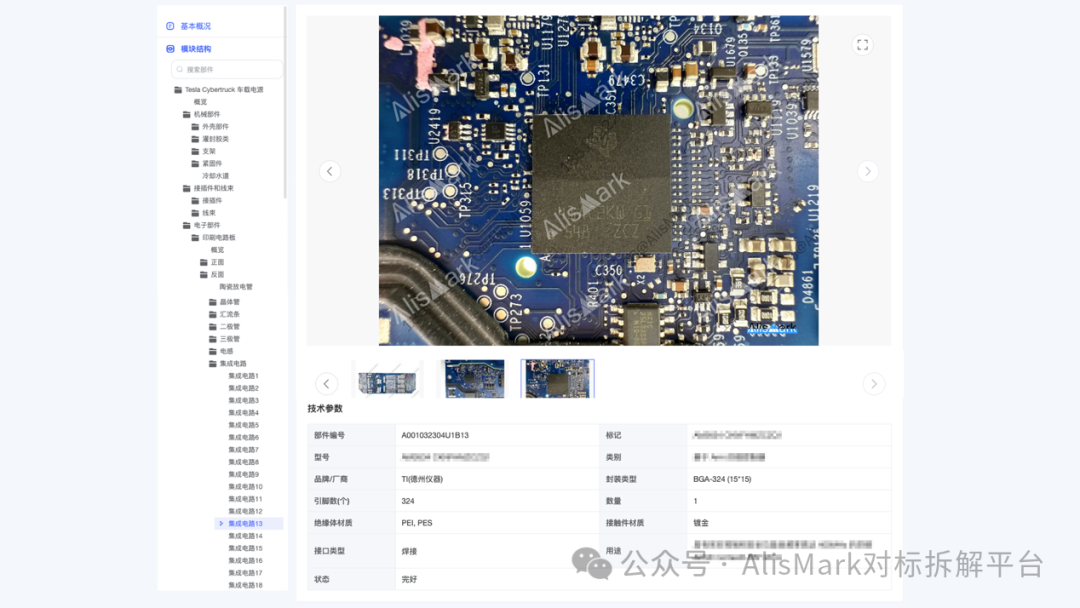

高清的圖片展示
我們對 Cybertruck PCS2 所有組件進行了高清實拍展示，涵蓋從整體結構概覽到各類機械與電子子模塊的詳細拆解。每個組件均配有多角度高清圖像，并輔以關鍵技術參數說明，幫助您在最短時間內全面、深入地了解該 PCS 系統的架構與設計細節。

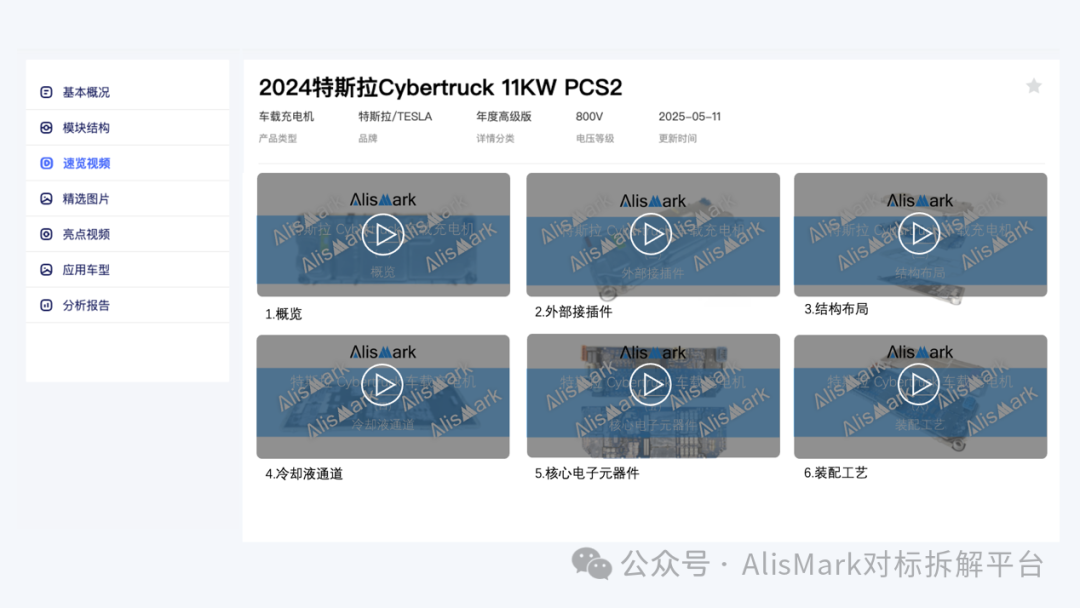

豐富的視頻講解
為助您高效掌握 Cybertruck PCS2 的設計精髓，我們特別制作了詳盡的視頻講解，內容覆蓋整機功能概覽、結構布局解析、接插件布置、核心電子器件識別以及關鍵裝配工藝等多個維度，全方位呈現產品的工程設計思路與實現細節。

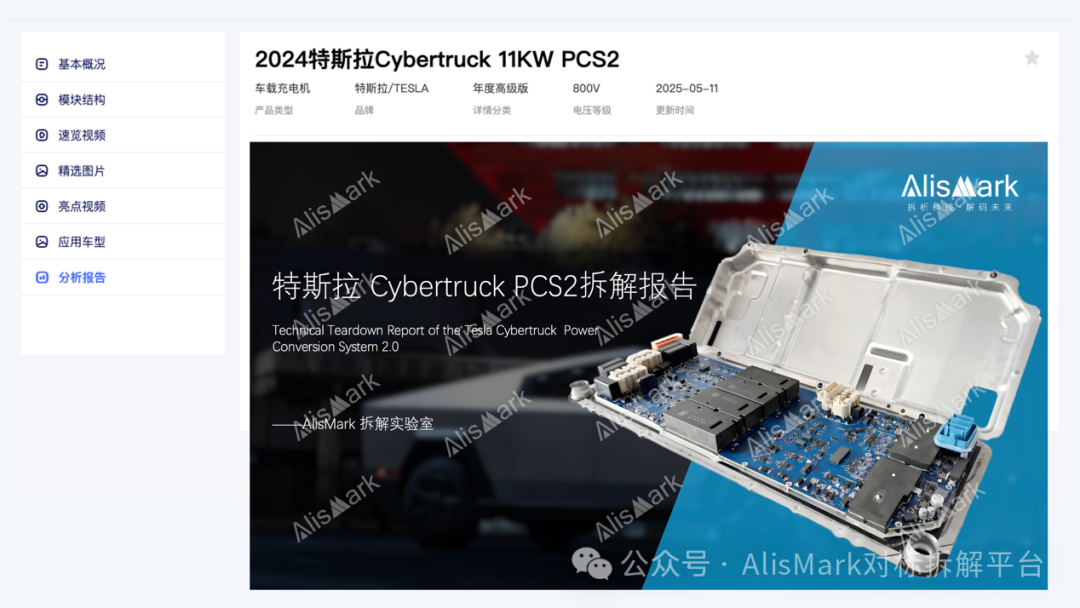

深度的拆解報告
我們基于對 Cybertruck PCS2 的系統拆解，撰寫了深度詳實的技術報告，全面記錄了拆解流程，并對每一個組件進行了結構展示與功能解析。報告同步提供完整的 BOM 物料清單，幫助您深入理解其系統架構、裝配工藝、器件選型邏輯及成本控制策略，為技術研究與產品對標提供有力支撐。
如何注冊使用AlisMark 關于Cybertruck PCS2拆解分析的服務：
AlisMark是一家專注于新能源汽車整車及零部件對標拆解分析的平臺，提供豐富的線上瀏覽與技術分析服務。為幫助您更便捷地體驗與使用我們的平臺，請按照以下步驟進行操作：

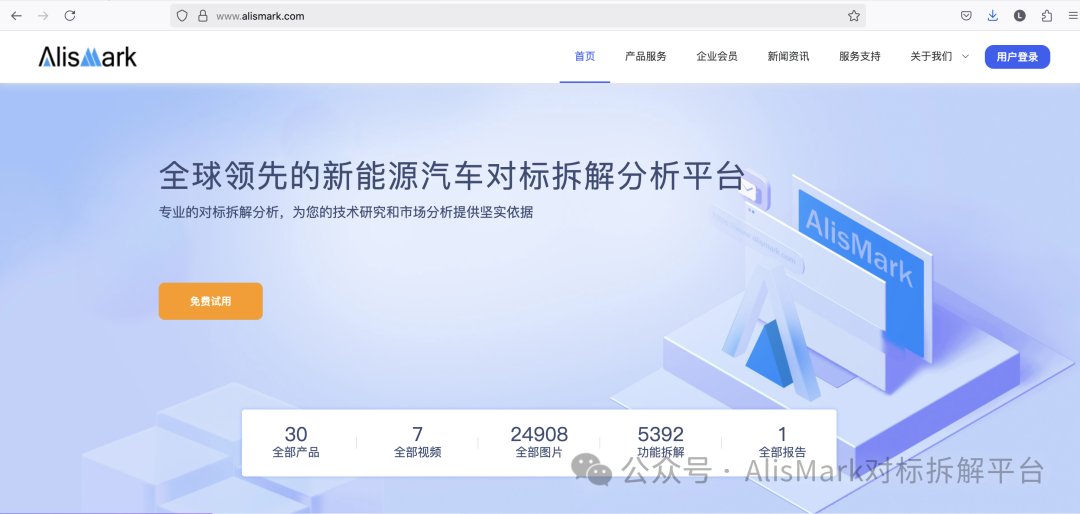

Step1：打開網站
電腦瀏覽器打開AlisMark網站，網站地址：www.alismark.com
Step2：完成【企業注冊】
網頁右上角點擊“用戶登錄”，目前我們只針對企業用戶開放注冊，請選擇“企業注冊”，如實填寫企業信息，然后點擊“提交”，即可完整企業用戶注冊。
注意：
*AlisMark僅接受企業用戶注冊，所以請如實填寫您所在的企業名稱和企業郵箱，并且企業郵箱和手機用于注冊成功后登錄網站收取【驗證碼】。若企業名稱和郵箱后綴不匹配，我們將否決您的注冊請求。
*AlisMark不接受個人QQ、網易、搜狐、新浪、谷歌等郵箱注冊。
Step3，聯系A(chǔ)lisMark官方客服，為您開通賬號登錄服務
完成【企業注冊】流程后，請您聯系“官方客服”，溝通企業開通賬戶數量及相關費用，完成付費后即可使用AlisMark的服務。
客服微信號：alismark256 或 13122793579
微信二維碼：
如何獲取特斯拉Cybertruck PCS2拆解分析服務：
一、付費獲取
￥1999元/企業賬戶
每個企業賬戶初始使用人數1人；
我們支持1個企業賬戶下，開設子賬號；
同企業賬戶每增加1個賬號僅需增加100元/賬號，最多可增加10個子企業賬號；
詳細費用請聯系官方客服微信
二、免費獲取
購買特斯拉Cybertruck PCS2樣件，我們將為您免費開通線上服務，您可以免費登錄AlisMark網站瀏覽對應產品的高清圖片、視頻以及拆解報告。
咨詢樣件費用，請聯系官方客服微信。
FAQ：
1.如何支付相關費用？
我們支持通過企業對公轉賬的方式進行付款。請聯系官方客服微信獲取具體賬戶信息與付款指引。
2.可以開發票嗎？
我們提供增值稅普通電子發票，發票內容為“技術服務”或“咨詢服務”。在確認收到您的付款后，我們將在3個工作日內為您開具電子發票并發送至您提供的郵箱。
3.完成【企業注冊】，并且支付相關費用后，多久可以開通相關服務？
在您完成【企業注冊】并支付相關費用后，我們將于24小時內與您確認賬戶信息并開通線上服務。賬號開通后，官方客服將通過微信第一時間通知您。

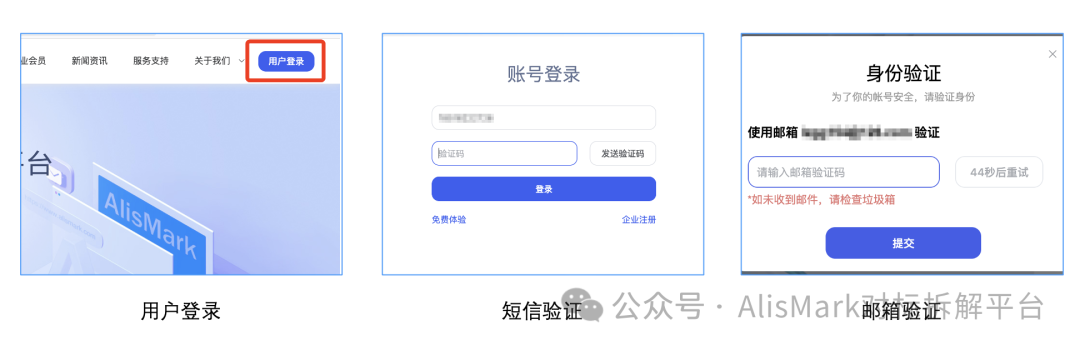

4.如何登錄 AlisMark？
賬號開通成功后，打開AlisMark官網，點擊右上角“用戶登錄”，輸入手機號獲取的【短信驗證碼】，打開申請注冊時提交的企業郵箱獲取【郵箱驗證碼】，完成驗證后即可登錄。
5.如何開通企業子賬號？
企業子賬號需“首次注冊企業賬號的管理員”開通，我們提供兩種開通企業子賬號的方式：

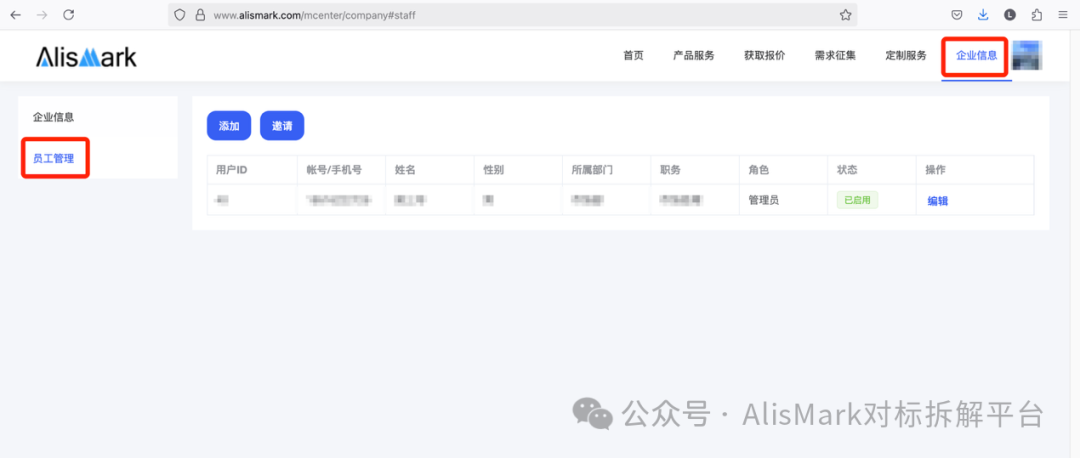

管理員賬號登錄AlisMark后，右上角導航欄選擇“企業信息”，進入企業管理頁面；左側導航欄選擇“員工管理”。

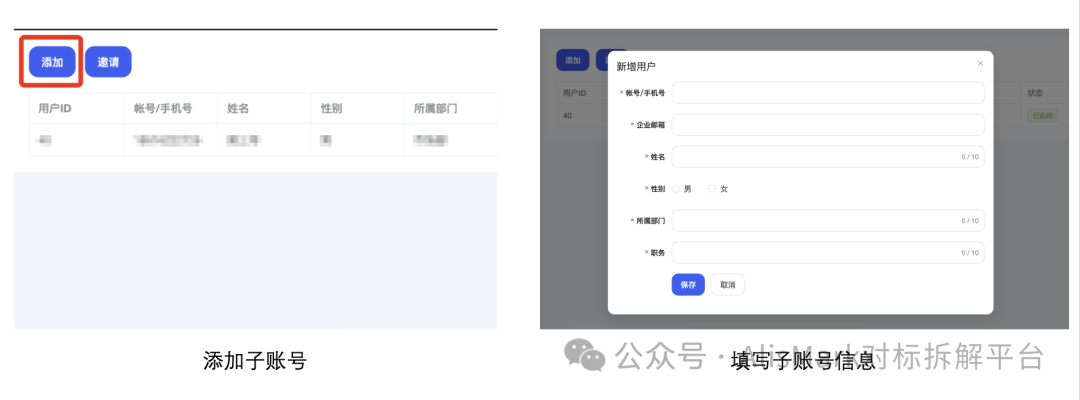

方式一：企業管理員【添加】子賬號
員工管理頁面點擊“添加”，填寫子賬號相關的內容，點擊“保存”完成新增子賬號。企業管理員開通子賬號后，對應的員工即可通過輸入手機驗證碼和郵箱驗證碼登錄AlisMark。

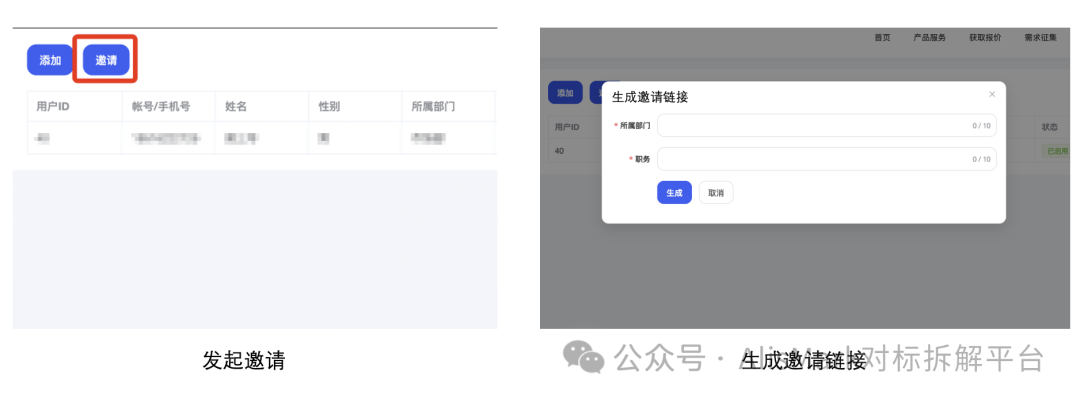

方式二：企業管理員【邀請】注冊子賬號
員工管理頁面點擊“邀請”，填寫相關的內容，點擊“生成”生成邀請鏈接。管理員可以將生成的邀請鏈接通過微信、郵箱等途徑分享給被邀請人。被邀請人打開分享鏈接，完成相關信息填寫后，即可即可通過輸入手機驗證碼和郵箱驗證碼登錄AlisMark。
6.如何增加企業賬戶的子賬號的數量？
在完成【企業注冊】并與官方客服確認初始子賬號數量及費用后，如您后續需要新增子賬號，請通過官方客服微信與我們聯系，并完成相應費用支付。我們將在確認后為您的企業賬戶及時增加子賬號數量。
7.使用AlisMark服務需要注意什么？
為保障平臺內容安全與使用秩序，您在使用AlisMark服務過程中需特別注意以下事項：
賬號使用限制：禁止將個人賬號信息分享給他人使用。企業管理員不得為非本企業員工開通子賬號。
內容保護要求：嚴禁以任何形式對平臺內容進行截屏、錄屏、復制、下載或傳播。
數據抓取行為禁止：嚴禁使用外掛、腳本、爬蟲等工具非法抓取網站信息或干擾平臺正常運行。
違規處理條款：如發現上述違規行為，平臺有權立即封禁企業賬戶，永久終止服務，所繳費用不予退還，并追究法律責任。
管理責任義務：企業管理員須嚴格遵守AlisMark服務條款，并有效管理和約束所有子賬號持有者的合規使用行為。
8.AlisMark 是否有后續的整車/零部件拆解計劃？
有的。
我們會持續關注市場熱點，對最新上市的熱門車型的整車/零部件進行系統性拆解分析，涵蓋車載充電機、電機控制器、電驅動總成等核心零部件。我們努力做到每個月拆解分析1-2款熱門產品，也歡迎大家提交拆解需求。
歡迎關注AlisMark官方微信公眾號，或添加官方客服微信，我們將提前發布拆解預告，并在分析完成后同步發布詳細報告與數據資料，助您第一時間掌握行業前沿技術動向。
9.可以參與AlisMark拆解分析的活動嗎？
可以。
AlisMark歡迎來自主機廠、零部件企業、科研機構的專業人士參與我們的拆解分析工作。
參與者不僅可獲得平臺的專屬權限與優先使用權，我們還將根據項目貢獻，提供部分收入的現金激勵作為回報。
如您有參與意向，請通過官方客服微信與我們聯系，平臺管理團隊將與您進一步溝通合作細節。
關于AlisMark對標拆解分析平臺
AlisMark是一家專注于新能源汽車行業的互聯網平臺，致力于為客戶提供全面的樣件對標拆解分析服務。平臺匯集了行業頂尖專家，通過數據驅動的精準拆解，為新能源汽車主機廠、研究機構及零部件供應商提供詳細的技術洞察和對標分析，助力客戶優化設計、降低成本、提升性能。
我們通過對最新熱門車型的專業拆解，以圖片、視頻和分析報告的形式，為您提供精準的對標數據，幫助您在快速發展的新能源汽車行業中保持競爭優勢。
我們的分析報告涵蓋了技術評估、性能比較、市場趨勢分析等多方面，讓您在電腦前就能了解和掌握新能源汽車方面的最新技術和創新趨勢。我們的目標是通過深入的技術分析和數據支持，推動新能源汽車行業的技術創新和發展。
