汽車電子嵌入式(公眾號/CSDN)開始更新全新的AUTOSAR項目實戰專欄內容,從0到1搭建一個AUTOSAR工程,內容會覆蓋AUTOSAR通信協議棧、存儲協議棧、診斷協議棧、MCAL、系統服務、標定、Bootloader、復雜驅動、功能安全等所有常見功能和模塊,全網同步更新開發設計文檔(后期也會更新視頻內容)。本文為MCAL系列配置-CanTrcv模塊配置實踐。
CanTrcv正常工作是CAN通信正常工作的必要條件,在以下文章中我們詳細介紹過各類收發器的細節內容,其中最主要的就CanTrcv用于休眠喚醒時的功能作用,CanTrcv相關的參考文章:
AUTOSAR架構下CanTrcv休眠喚醒問題再探
TJA1145收發器重要功能介紹
ECU系統休眠后通過診斷報文喚醒ECU且喚醒網絡后快發NM報文
網絡關閉但ECU沒有休眠前如何網絡喚醒
AUTOSAR架構下基于TJA1145收發器通信丟失問題分析
TJA1145異常設置喚醒源導致ECU休眠失敗問題分析
AUTOSAR架構下ECU休眠后連續發送NM報文3S后ECU網絡才被喚醒問題分析
本文作為CanTrcv的基礎入門介紹,僅介紹從0到1如何配置一個CanTrcv模塊并測試其基本功能。
AUTOSAR BSW Tool:Vector
AUTOSAR MCAL Tool:EB
Hardware Platform: Infineon Tricore TC387
Build Tool: Tasking
Debug Tool: UDE
AUTOSAR項目實戰系列文章:
AUTOSAR項目實戰(1)-數據地址訪問對齊問題分析
AUTOSAR項目實戰(2)-內存訪問異常問題分析
AUTOSAR項目實戰(3)-OsCounter訪問權限問題分析
AUTOSAR項目實戰(4)-系統總線及外設錯誤問題分析
AUTOSAR項目實戰(5)-MCU模塊配置實踐
AUTOSAR項目實戰(6)-Port及Dio模塊配置實踐
AUTOSAR項目實戰(7)-程序的啟動地址分析
AUTOSAR項目實戰(8)-Load Bus Error異常問題分析
AUTOSAR架構下XCP從0到1開發配置實踐
AUTOSAR架構下XCP DAQ功能配置實現
SMU Bring up關鍵步驟及注意事項
Retention Ram的具體實現

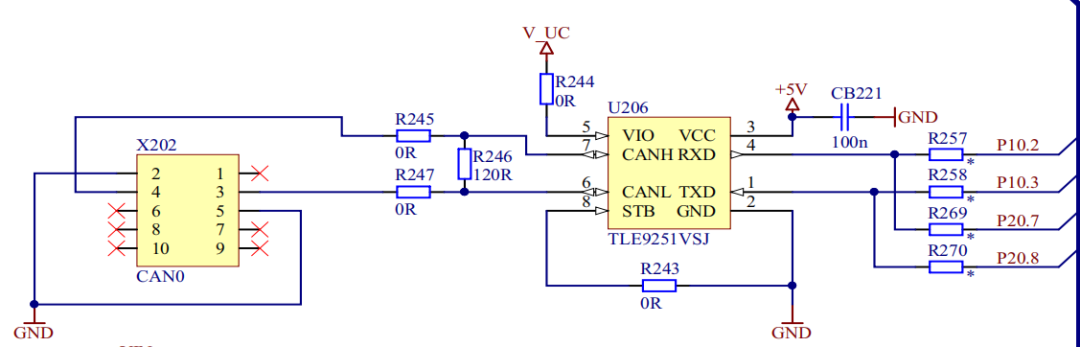

如上圖所示,TC387的開發板使用了英飛凌公司自己的收發器TLE9251VSJ(一般常用NXP公司的TJA1044, TJA1043, TJA1145這幾個收發器),Pin腳和NXP的TJA1044收發器類似。
VIO和VCC是給芯片供電的,硬件設計上常供電,不需要用戶額外控制供電(一般車載量產控制器收發器的供電是可以通過MCU控制的,應該是考慮的ECU的低功耗)。
STB引腳是高有效(原理圖上的STB上如果有一個“—”就是低有效,沒有“—”就是高有效),開發板直接STB接地(GND),也就是收發器永遠是Normal模式(STB有效就是Standby模式),也就是收發器硬件設計上就永遠處于正常工作狀態。
TXD和RXD和MCU的TXD(Pin20.8)RXD(Pin20.7)直連,CANH和CANL和CAN總線直連。
在《AUTOSAR項目實戰(6)-Port及Dio模塊配置實踐》一文中我們詳細介紹了CanTrcv的Rx和Tx引腳的Port和Dio模塊配置。

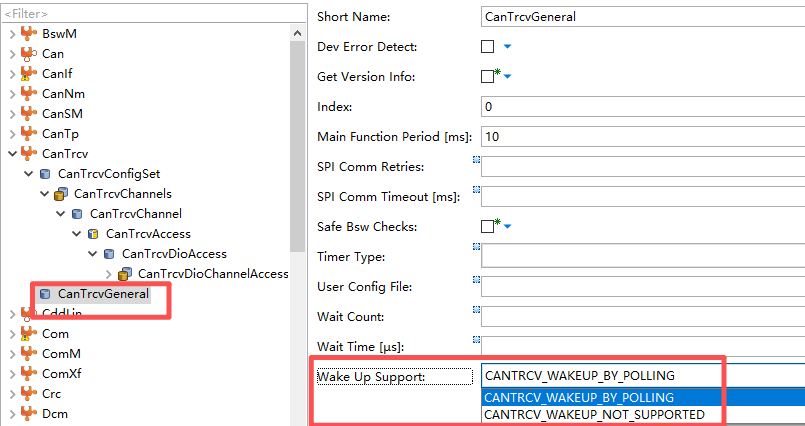

CanTrcvGeneral里面沒有特殊需求的時候保持默認配置就行,這里著重介紹幾個比較重要(實際項目中會用到)的配置項:
Dev Error Detect: 是否是能Det, 這個參數在項目開發階段建議勾上,方便我們測試時發現一些低級問題(比如模塊沒有初始化.e.g.)。
User Config File: 可以配置一個xxx.h文件,工具生成代碼的時候會將xxx.h文件中的內容copy到CanTrcv_Cfg.h的最后。通過這個參數可以重映射一些宏定義或者一定函數,在功能安全的函數跨OsApplication中會使用到。可以參考《硬件設計導致Cantrcv靜態代碼不匹配問題分析及解決方案》一文。
Wake Up Support: 配置CanTrcv模塊是否支持喚醒源檢測,這個需要根據實際需求配置。CAN的被動喚醒是一個涉及多模塊的聯動過程,需要一個專題將各個模塊串起來講解才能理解,這里僅將要介紹,深入的相關分析介紹可以參考以下幾篇文章:《AUTOSAR架構下CanTrcv休眠喚醒問題再探》

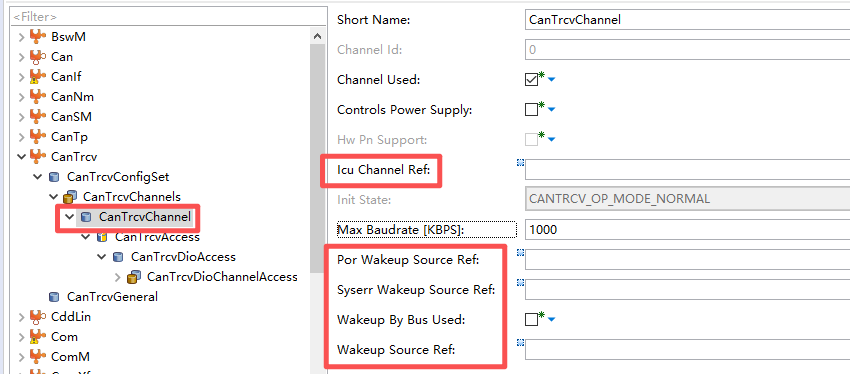

CanTrcvChannel里面沒有特殊需求的時候保持默認配置就行,這里著重介紹幾個比較重要的配置項:
Icu Channel Ref: CanTrcv模塊中的這個參考一般不會用到。但是關于Icu的Ref參數很多模塊都會有(CanTrcv, Lin, Can .e.g.)詳細的ICU喚醒可以參考《AUTOSAR架構下ICU喚醒詳解》一文。
Por Wakeup Source Ref和Syserr Wakeup Source Ref這兩個參數在使用IO控制的CanTrcv模塊不會用到(引腳也沒有這兩個喚醒源,TJA1043.e.g.),但是SPI控制的CanTrcv硬件(TJA1145.e.g.)有這兩個硬件喚醒事件,需要根據實際需求配置。關于TJA1145的相關功能可以參考《TJA1145異常設置喚醒源導致ECU休眠失敗問題分析》。
Wakeup By Bus Used: 配置CAN總線喚醒是否使能。一個CAN階段的ECU一般都會有一路CAN支持CAN喚醒,根據實際需求配置。
Wakeup Source Ref: 如果這路CAN支持CAN喚醒,這個參數引用一個EcuM模塊的喚醒源。CanTrcv檢測到喚醒事件收會調用EcuM_SetWakeupEvent通知到EcuM模塊,EcuM模塊開始喚醒源校驗。詳細內容可由參考《AUTOSAR 架構下EcuM喚醒源事件詳解》一文。

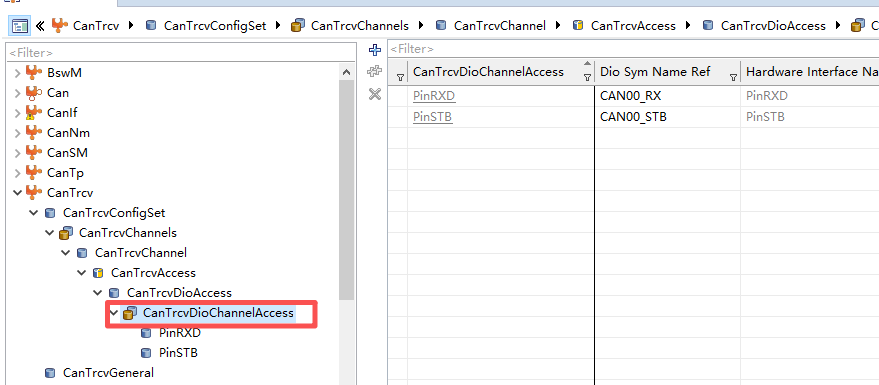

引用我們在DIO模塊里面配置的CanTrcv的STB和Rx的Dio Channel就行。CanTrcv模塊會使用Dio_ReadChannel和Dio_WriteChannel來讀寫Cantrcv的Rx/STB硬件。
注意:由1章節可知我們的硬件的STB引腳是引腳直接接地的,實際是無法通過軟件控制的。但是為了適配Vector的CanTrcv配置,這里引用的CAN00_STB實際不是CanTrcv的STB引腳引腳。
實際項目中User不會直接調用CanTrcv模塊的API函數來控制CanTrcv, 都是Can Stack的上層模塊調用使用。站在CanTrcv單個模塊來看,我們只要知道:
1.CanTrcv模塊的關鍵API的主要功能以及誰在什么場景下會調用即可。
2.CanTrcv在系統啟動,運行中,下電過程中應該處于什么邏輯狀態即可(關鍵狀態變量)。
CanTrcv_Init: 需要用戶mapping到EcuM的start sequence中去,在ECU的啟動階段由EcuM調用。
CanTrcv_MainFunction: 需要用戶mapping到Os的10ms/其他Task中,Os的10ms任務運行起來后周期調用。
CanTrcv_SetOpMode: ComM的狀態切換會trigger CanSM的狀態切換,CanSM狀態切換后會調用CanIf_SetCanTrcvMode->CanTrcv_SetOpMode來控制CanTrcv切換到Standby, Normal模式。
CanTrcv_CheckWakeup: CanTrcv切換到Standby或者Sleep模式后會調用EcuM_CheckWakeup --> CanIf_CheckWakeup --> CanTrcv_CheckWakeup來檢測CAN Bus喚醒事件。
Vector的TJA1040 SIP包代碼提供了CanTrcv_30_Tja1040_Prob全局變量來觀測CanTrcv的內部狀態。
/* ! The following type includes CAN transceiver channel specific settings. */typedef struct{/* ---- Common attributes ---- *//* ! Last detected wakeup reason */CanTrcv_30_Tja1040_TrcvWakeupReasonType wakeUpReason;/* ! Specifies whether or not to report wakeups */CanTrcv_30_Tja1040_TrcvWakeupModeType wakeUpReport;/* ! HW specific attributes */} CanTrcv_30_Tja1040_Prob_Type;
奇怪的是CanTrcv_30_Tja1040_Prob_Type中并沒有變量可以觀測CanTrcv的邏輯狀態。有問題的時候需要我們Debug代碼去分析當前CanTrcv軟件處于什么邏輯狀態。

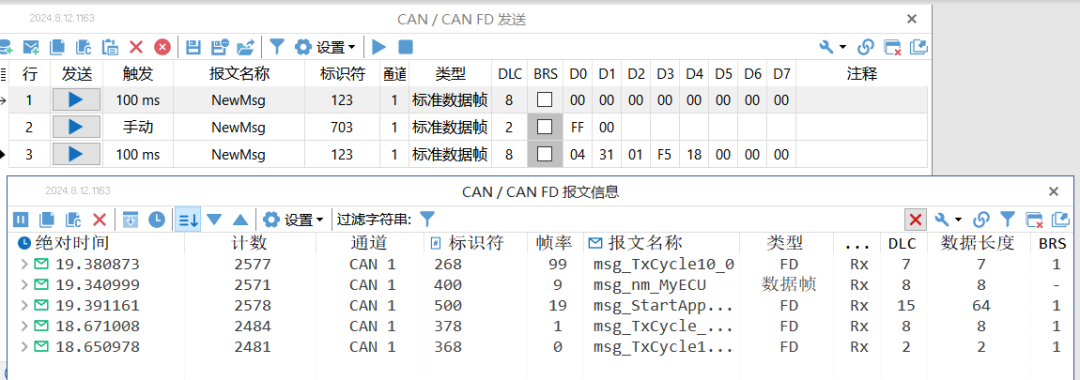

CAN報文發送

如果Can報文能正常的發送出來,說明我們的CanTrcv(Can Stack)配置的基本沒有什么問題。
CAN報文接收

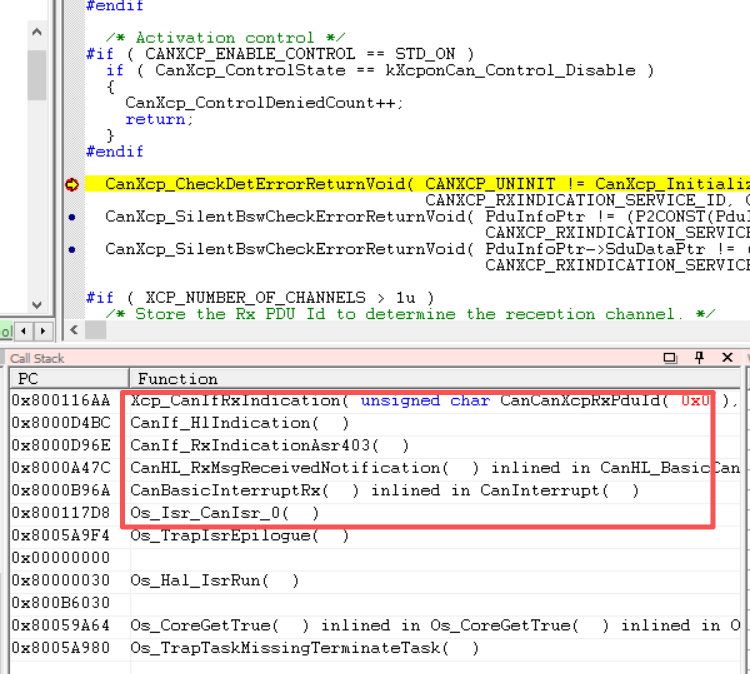

我們發送了一陣XCP報文,XCP模塊能正常接收,說明CanTrcv的Rx功能正常。
注意:實際項目中Can的收發中斷最接近硬件狀態,如果通過上冊模塊測試不符合預期,可以通過測試CAN的收發中斷來驗證CanTrcv功能。

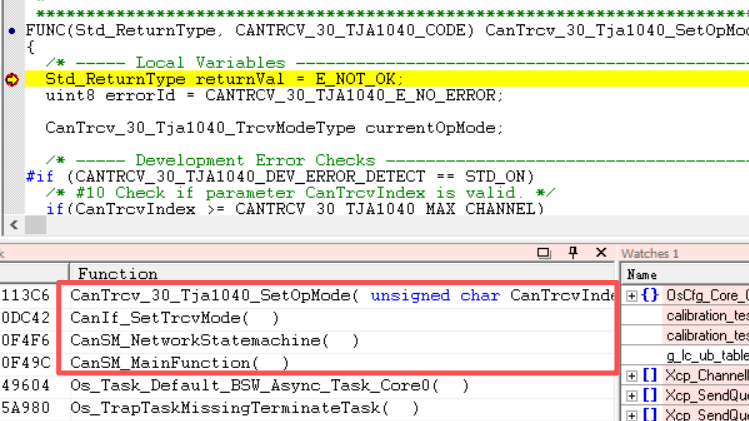

CanTrcv_CheckWakeupAPI在我們的項目中暫時沒有場景觸發,CanTrcv_Init和CanTrcv_MainFunction場景比較容易理解,這里不在展示。僅給出CanTrcv_SetOpMode的使用場景。

本文是AUTOSAR架構下CanTrcv模塊的入門級介紹,較為詳細的介紹了如何根據硬件原理圖來配置CanTrcv模塊以及CanTrcv模塊的主要功能和測試方法。雖然CanTrcv模塊相對比較容易簡單,但是在實際工程項目中你可能還得深入了解以下內容:
1.CanTrcv_TJA1040/CanTrcv_TJA1043/CanTrcv_TJA1145的軟硬件是如何配合起來檢測喚醒源的?
2.CanTrcv_TJA1040/CanTrcv_TJA1043/CanTrcv_TJA1145三類典型收發器在項目中切換使用(硬件上換芯片)時需要注意什么事項?
3.ECU的CAN Bus喚醒不了或者喚醒時間太慢該怎么分析?
......等很多細節的問題分析起來也不容易,這就需要量產項目的捶打才能明明。或者關注作者會深入分析這一系列的工程實際問題。
最后,本文第三章節提到的CanTrcv模塊的使用方法可以觸類旁通到其他模塊的學習,需要讀者自己去體會。
