全球與中國先進封裝市場規模與趨勢
根據行業研究機構報告，全球先進半導體封裝市場被視為下一個重大增長點。
面向 2.5D/3D、高帶寬互連、多芯片整合等需求的先進封裝技術，將是未來 5–10 年半導體產業鏈的重要支撐。
以 3D 封裝為例，市場研究顯示從 2025 年起至 2034 年，3D 封裝市場將以超過 16% 的年復合增長率 (CAGR) 擴張。同時，傳統封裝（如 Flip-Chip / BGA / FCBGA）仍有顯著市場，但高性能計算 (HPC)、AI 加速、Chiplet + HBM 等趨勢令 2.5D/3D 和扇出 (Fan-out) 封裝需求快速上升。
2. 中國市場與國產封裝的崛起
最新數據顯示，中國大陸集成電路封裝市場在 2025 年有望沖破 人民幣 3500 億元，年復合增長率維持在 20% 以上。
整個 IC 行業封裝 (含傳統 + 先進封裝) 在 2025 年整體市場規模估值達到約 860 億美元。
國產封測廠 (OSAT) 加速擴產與技術升級，國內企業逐漸實現 FC (Flip-Chip)、WLP/WLCSP、SiP、2.5D/3D 封裝全類別覆蓋。
在全球先進封裝格局中，中國廠商正逐步從“代工/跟隨”狀態，邁向“具備自主高端封裝平臺能力”的階段。
結論 (市場層面)：全球先進封裝市場正在快速擴張，中國作為全球半導體產業鏈布局的重要一環，也迎來快速替代與自主化機遇。若技術落地、產能放量，中國封裝產業有望成為全球主要供給來源之一。
技術趨勢：為何 2.5D / 3D / Fan-Out 成為主流
隨著 AI、大數據、云計算、數據中心對算力和內存帶寬需求飆升，僅靠單一大芯片 + 傳統 PCB + BGA 已難滿足功耗、熱耗、I/O 密度、互連帶寬等綜合要求。
同時，對小型化、功率效率、短互連長度、模塊化設計的需求逐漸上升。
2.5D / 3D：通過硅中介層 (interposer)、TSV / μ-bump / 高密度 RDL，實現多裸片 (Chiplet) 異構集成、HBM + 邏輯/加速器緊密耦合，兼顧高帶寬與功率效率。
Fan-Out (高密度扇出封裝)：適合 SiP、移動端、射頻模組、小型異構集成。相比傳統封裝，封裝更薄、I/O 密度更高、適合多芯片/模塊化集成。
面向未來，隨著 Chiplet + HBM 架構成為主流 (尤其 AI / HPC /數據中心 /高性能 GPU)，2.5D / 3D + Fan-Out 封裝平臺決定系統級性能極限。
企業能力分析 — 長電科技 & 通富微電冒險的夢
長電推出其所謂的 “XDFOI” 平臺 (高密度 Fan-Out 異構集成) —— 屬于 Fan-Out WLP/WLP-SiP 方向，能夠?qū)⒍嘈酒?/ Chiplet / 模塊融合在一起，實現高密度、高集成、薄型化封裝。根據公開資料，該平臺已具備國際客戶 4nm 節點 Chiplet 產品封裝能力。
XDFOI 的定位更適合移動端 SoC、射頻模組、傳感器、可穿戴設備、邊緣 AI 加速器、功耗/散熱敏感的應用場景。相比傳統封裝，它能顯著提升模塊集成度、縮小體積、減少互連損耗、提升功耗效率。
對于中國半導體產業鏈來說，長電科技的 XDFOI 平臺是國內較早形成可商用、高密度封裝能力的平臺之一；這對手機、通信終端、AIoT、車載模組、射頻模組等領域具有重要戰略意義。
通富微電在大尺寸 Flip-Chip BGA (FCBGA) 以及 2.5D/3D 封裝方面具備較完備能力，適合高性能計算 (HPC)、GPU、AI 加速器、服務器 CPU / ASIC / DPU / HBM 等大功率 / 高 I/O / 高帶寬 / 高互連密度需求。根據市場資料，其 FCBGA / 2.5D/3D 技術與歐美傳統 OSAT 廠商競爭力不斷提升。
面對 AI + HBM 浪潮，2.5D/3D 封裝 (或稱先進封裝) 被視為通往下一代高性能芯片系統的必經之路。通富微電如能成功支撐國內 GPU/AI 芯片、HBM +邏輯封裝，則將獲取極大市場。
特別是服務器 / 數據中心、AI 芯片、FPGA、ASIC 等領域，對大尺寸、高可靠性、高帶寬封裝的需求正在快速爆發。根據最新報告，3D 封裝市場 2025–2034 年有望以 >16% 年復合增長率增長。

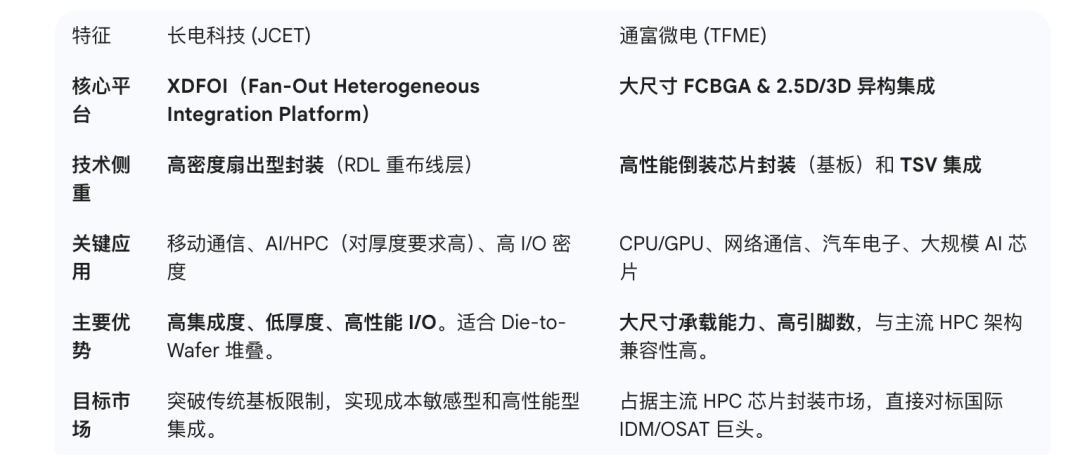

長電科技和通富微電在追求高端封裝解決方案時，選擇了各有側重的技術路徑，以適應不同的客戶需求和應用場景。
產業鏈意義與戰略價值
1.國產替代 + 安全供應鏈保障
在國際地緣/貿易摩擦背景下，中國若能靠本土封測廠完成高端封裝 (2.5D/3D + Fan-Out + SiP)，將極大增強半導體供應鏈自主可控性。
長電 & 通富作為國內為數不多擁有先進封裝能力的廠商，其成功量產、交付將對國產芯片 (GPU / AI / SoC / 車規 /通信) 提供本土封裝支撐。
2.支撐國產 GPU / AI 芯片 / 芯片組合 (Chiplet) 戰略
未來 AI 芯片 + HBM + Chiplet 架構若成為主流，則 2.5D/3D 或 Fan-Out 封裝將是唯一可行方案。國內若無此能力，將嚴重依賴海外廠商。
長電 + 通富的雙平臺 + 雙路徑 (Fan-Out 與 2.5D/3D) 布局，可覆蓋從移動終端到 AI 服務器、從消費電子到高性能計算、從射頻模組到數據中心多場景封裝需求。
3.提升中國在全球封裝產業鏈中的地位
隨著封裝需求增長，全球先進封裝市場將持續擴張；中國若能在此環節取得主導地位，不僅帶動本土封測能力，也帶動封裝材料、基板、檢測設備、封裝設備國產化升級。
長電與通富若能穩定交付，將成為中國先進封裝出口與供應的“國家隊”。
4.資本與產業投資機遇
隨著先進封裝市場不斷放量，封裝廠產能擴張、設備投入、基板供應、材料供應、產業鏈協作，都意味著巨大的上下游產業投資機會
對于關注半導體產業鏈的投資者而言，封裝環節是邏輯芯片之后另一個“產業 + 供應鏈 + 投資”復合增長點
挑戰與風險
盡管前景廣闊，但仍存在幾點必須警惕的風險 / 挑戰：
中介層 (interposer) / TSV / 高密度 RDL / 基板供給與良率控制 — 2.5D/3D 與 Fan-Out 的成熟度和良率仍較高門檻，需要技術積累和穩定供給。
高端測試與封裝設備 — 高密度封裝對封裝設備、檢測設備、散熱方案提出更高要求；設備國產化、供應鏈協同尚未完全成熟。
市場競爭與全球競爭壓力 — 雖然中國企業追趕速度加快，但仍面臨全球 OSAT（包括臺系、韓系、美系）競爭，以及客戶對良率 / 可靠性的高要求。
客戶依賴與生態構建 — 國內封測廠的成長需要下游芯片廠 (GPU/AI/SoC) 與封裝廠深度綁定，共同推動生態發展；若芯片廠發展不順，封裝廠也會受影響。
結語
面向未來，以 AI、Chiplet、HBM、數據中心、移動終端為代表的新一代半導體架構，已經將系統設計從“純芯片”轉向“芯片 + 封裝 + 系統整合”。在這一趨勢下，封裝作為連接晶圓制造與終端系統的重要樞紐，其戰略地位空前提升。
作為中國少數具備高端封裝能力的廠商，長電科技 (Fan-Out) 與通富微電 (FCBGA / 2.5D/3D) 的崛起，不僅具有商業價值，也具備產業戰略價值。若兩者能夠抓住 AI / HPC / 芯片國產化浪潮，將可能成為中國半導體產業鏈中不可或缺的重要支柱。
建議產業界、資本界、政策制定者繼續關注并扶持這一環節，以推動中國封裝產業從“追趕”走向“主導”。
