做硬件的兄弟都懂，DDR 設計就是個 “細節魔鬼”—— 明明照著 datasheet 畫，結果一上電就報錯；要么就是內存跑不滿速，查來查去找不到問題。尤其是 RK3588 這種支持 LPDDR4/4X/5 的 “全能選手”，稍不注意就掉坑里。

今天這篇不扯虛的，純干貨 + 高清圖，手把手帶你搞定 RK3588 的 DDR 電路 PCB 設計。從芯片特性到布線實操，全給你說明白，看完直呼 “原來這么簡單”！

這芯片的 DDR 控制器是真能打，但也有不少 “小性子”，得先摸透：

• 啥內存都能上，但別亂混：LPDDR4、LPDDR4X、LPDDR5 都支持，兼容性拉滿。但要注意，兩個 16bit 組成的 32bit 通道（比如 CH0 和 CH1），絕對不能搞 “混搭”—— 你要是用 4GB+2GB，開機準出問題，血的教訓！

• 容量能堆到 32GB，但有規矩：4 個 16bit 通道拼出 64bit 總線，單通道最大 8GB，總容量 32GB 妥妥的。不過得記住：同組通道顆粒容量必須一樣，別想耍小聰明。

• 省電模式有講究：支持 Power Down、Self Refresh（自刷新），但自刷新時要注意：控制器的 DDR_CH_VDDQ_CKE 電源得一直供電，內存顆粒的 VDDQ 倒是能在時鐘關了 5ns 后斷電 —— 省電費的小技巧 get~

看懂這三張圖，信號管腳不迷路

設計第一步，得知道 “線往哪接”。RK3588 的 DDR 信號分三大類，高清圖給你標得明明白白：

1. 數據信號：傳輸數據的 “高速公路”

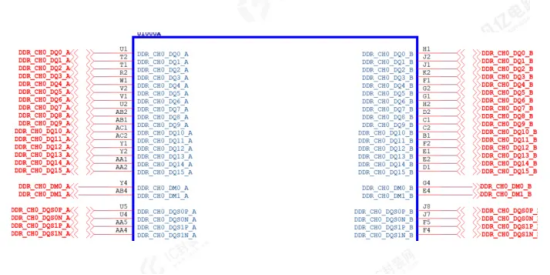

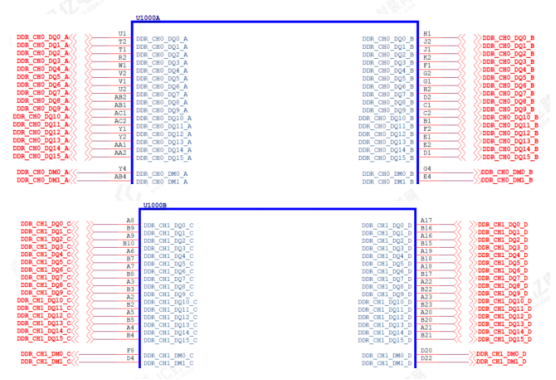

如圖 1，這些標著 “DQ0-DQ15”“DM0-DM1”“DQS” 的管腳，就是數據傳輸的主力。DQ 是實際數據，DM 是數據掩碼（簡單說就是 “這部分數據不算數”），DQS 是數據選通（告訴內存 “現在傳的是有效數據”）。布線時這些線得 “走得直、走得齊”，不然數據容易 “傳錯話”。

圖1 RK3588 DDR部分數據信號管腳

2. 地址 & 控制信號：指揮內存干活的 “指揮官”

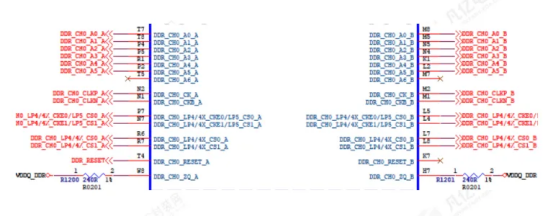

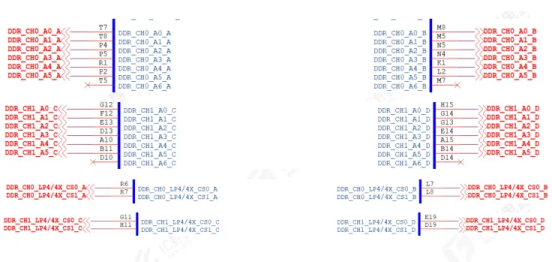

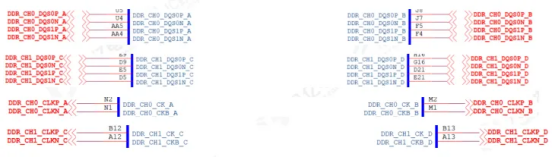

圖 2 里的 “A0-A6”（地址）、“CLK”（時鐘）、“CKE”（時鐘使能）、“CS”（片選）這些管腳，是給內存發 “命令” 的。比如要讀數據，得先通過地址信號告訴內存 “讀哪塊”，再用控制信號說 “開始讀”。這些線要是走不好，內存就會 “聽不懂話”，要么不干活，要么瞎干活。

圖2 RK3588 DDR部分地址、控制信號管腳

3. 電源信號：內存的 “充電寶”

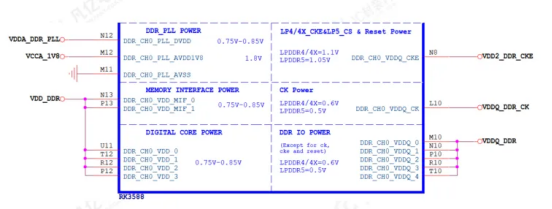

圖 3 是電源管腳，這部分是 “生命線”—— 電壓錯了，內存直接燒穿！比如 LPDDR4 的 VDDQ 是 1.1V，LPDDR5 就降到 0.5V，差一點都不行。記住：這些管腳接的電源，電壓必須跟你用的內存型號嚴格匹配。

圖3 RK3588 DDR部分電源管腳

1. 原理圖別瞎改，原廠模板是 “標準答案”

瑞芯微給的原廠模板，是經過無數次測試的 “安全牌”—— 電阻位置、電容數量，甚至鋪銅間距都別亂動。尤其是電源部分的去耦電容，少一個都可能讓信號 “飄” 起來。

要是非得自己畫，記住：DQ 和 CA 信號的順序絕對不能對調！就像插電源插頭，正負極反了就出事，這倆信號順序錯了，內存直接 “罷工”。實在要調，先找原廠 FAE 喝杯咖啡聊聊（別自己硬來）。

2. 電阻雖小，接錯就 “報廢”

• ZQ 引腳：不管是 LPDDR4/4X 還是 LPDDR5，都得接個 240Ω±1% 的電阻到 VDDQ_DDR_S0。這電阻是 “校準員”，精度不夠，信號就不準。
• ODT_CA 引腳（只針對 LPDDR4/4X）：必須接 10KΩ±5% 的電阻到 VDD2_DDR_S3。少了這電阻，命令信號容易 “吵架”（串擾）。

3. 內存選 LPDDR5？多注意這倆點

LPDDR5 比前輩多了個 WCK 時鐘，跟主時鐘 CLK 是 “快慢搭檔”——CLK 走 1 步，WCK 能走 2 步或 4 步。布線時這倆時鐘得 “步伐一致”，不然數據傳著傳著就 “亂了套”。

另外，LPDDR5 支持 “高低壓切換”：高頻跑 1.05V，低頻跑 0.9V，省電又高效。但電源切換電路得設計好，別讓電壓 “跳來跳去”。

拓撲 & 電源：內存的 “骨架” 和 “血液”

1. 拓撲結構就認 “點對點”

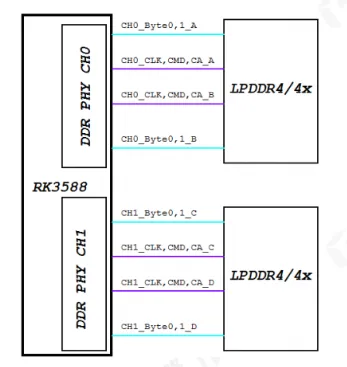

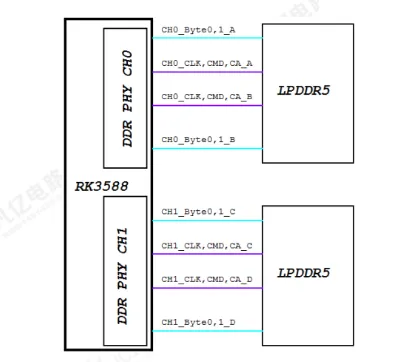

不管是 LPDDR4/4X（圖 4）還是 LPDDR5（圖 5），2 顆 32bit 顆粒的連接方式都得是 “點對點”—— 一個芯片管腳只連一個內存管腳，別搞 “分叉”。就像一根水管只接一個水龍頭，分叉了水壓就不穩，信號也一樣。

圖4 LPDDR4 點對點拓撲結構

圖5 LPDDR5 點對點拓撲結構

2. 電源電壓別搞混，一張表給你列清楚

不同內存的電壓差得離譜，弄錯就等著燒顆粒！記不住？直接存這張表：

電源芯片（PMIC）怎么調？

用瑞芯微配套的 RK806-2（雙 PMIC）或 RK806-1（單 PMIC）時，電阻要跟著內存型號換：

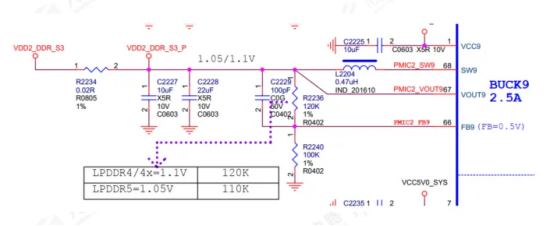

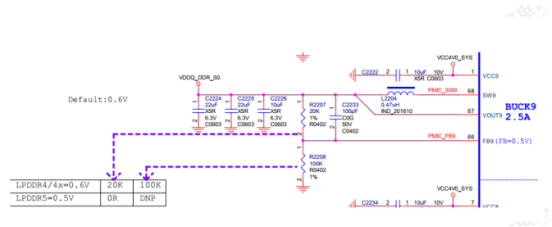

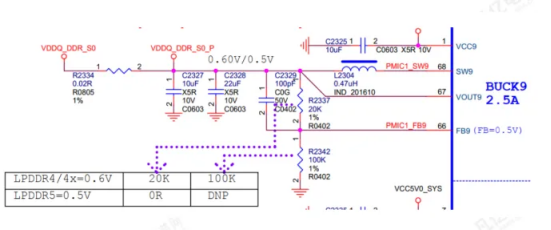

• 雙 PMIC（RK806-2）：調 FB9 管腳的電阻，讓 VDDQ 和 VDD2 電壓對上（看圖 8、9）。


  圖8 RK806-2 BUCK9 FB參數調整






  圖9 RK806-2 BUCK9 FB 參數調整

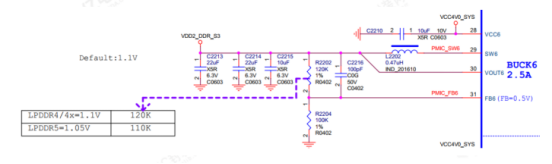

• 單 PMIC（RK806-1）：除了 FB9，還得調 FB6 的電阻（看圖 10、11）。


  圖10 RK806-1 BUCK9 FB 參數調整



  圖11 RK806-1 BUCK6 FB 參數調整

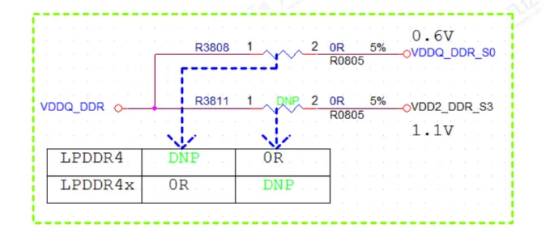

要是想兼容 LPDDR4 和 LPDDR4X，記住 “二選一”：貼 LPDDR4 就焊 R3811，貼 LPDDR4X 就焊 R3808（圖 12），別倆都焊或都不焊。

圖12 LPDDR4/LPDDR4x 兼容設計電源選擇

1. 8 層板還是 10 層板？看需求選

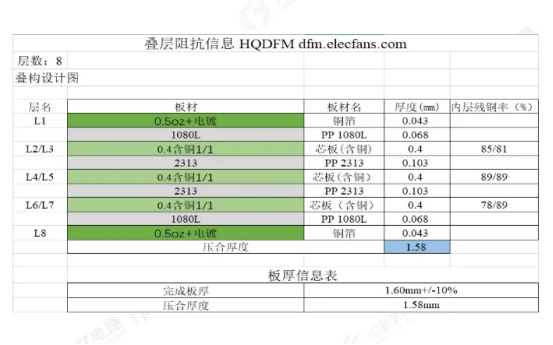

• 8 層板（圖 13）：經典款，1.6mm 厚，層疊順序 “TOP - 地 - 信號 - 電源 - 地 - 信號 - 地 - BOTTOM”，銅厚全用 1oz。適合大多數場景，成本也友好。


  圖13 8層通孔1.6mm厚度推薦疊層

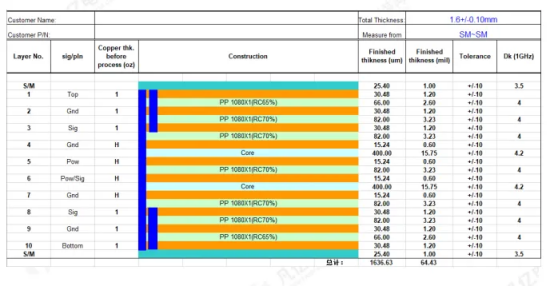

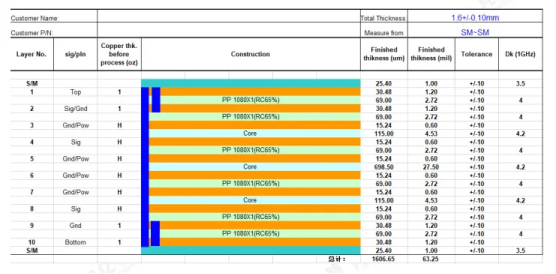

• 10 層 HDI 板（圖 15、17）：性能更強，適合對信號要求高的場景（比如跑滿 4266Mbps）。外層用 1oz 銅，內層用 0.5oz，信號更穩定。

圖15 10層1階HDI板疊層設計

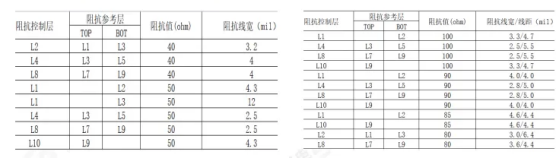

圖16 10層1階HDI板阻抗設計

圖17 10層2階HDI板疊層設計

2. 阻抗是 “紅線”，千萬別踩

信號阻抗就像公路限速，超了就出問題：

• DQ、DM、地址 / 控制信號：單端 40Ω（圖 20、21），最差也得 45Ω±10%（再差信號就 “崩” 了）。


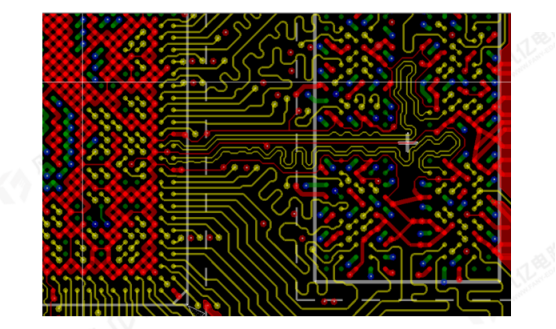

  圖20 CH0與CH1通道數據DQ、DM阻抗線



  圖21 CH0與CH1通道地址、控制阻抗線



• CKE 信號：單端 50Ω（圖 22），這是控制信號的 “專屬限速”。


  圖22 CH0與CH1通道CKE阻抗線



• DQS、CLK 差分信號：80Ω（圖 23），極限 90Ω±10%，差分信號對阻抗最敏感，別大意。

圖23 CH0與CH1通道DQS與CLK差分阻抗線

布線實操：手把手教你 “走對每一根線”

1. 過孔是 “坑王”，這幾點必須注意

• 信號換層時，過孔旁邊 25mil 內必須加 GND 回流孔（圖 25），就像電線要有零線，信號也得有 “回流路”。


  圖25 信號換層添加地過孔示意圖

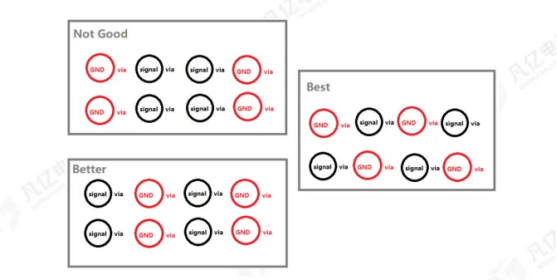

• 過孔別扎堆！4 個信號過孔擠一起，串擾能大到 “信號吵架”，最好交叉放（圖 26）。


  圖26 回流地過孔的位置示意圖

• 刪掉過孔的 “多余焊盤”（非功能焊盤），不然會增加電容，拖慢信號速度。

2. 走線要 “溫柔”，別瞎繞

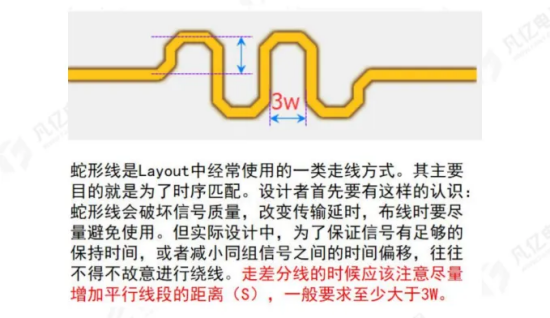

• 繞等長時，蛇形線間距至少 3 倍線寬（圖 28），不然線自己跟自己 “打架”（串擾）。


  圖28 蛇形走線示意圖

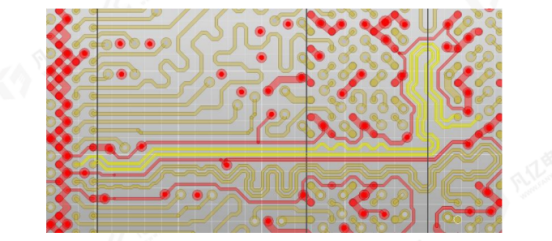

• DQS、CLK、WCLK 這些 “敏感信號”，必須用 GND 線 “包起來”（包地），每隔 400mil 打個 GND 過孔（圖 31），就像給信號加個 “防護罩”。


  圖31 差分信號包地示意圖

• 走線離過孔至少 8mil，太近會 “打擾” 參考平面，信號容易 “跑偏”。

3. 電源過孔 “越多越好”

• VDD_DDR、VDDQ_DDR、VDD2_DDR 換層時，至少打 6 個 0503 過孔（大電流要寬路）。
• 電容焊盤至少一個過孔，0603/0805 的電容最好一個焊盤倆過孔，過孔越靠近管腳越好（減小電阻）。

最后說句大實話

RK3588 的 DDR 設計看著復雜，但抓住 “原廠模板、電壓匹配、阻抗合規、過孔處理” 這幾個核心，基本就能少掉坑。收藏這篇，下次設計對著圖一步步來，保準比瞎琢磨強！
