你是否好奇過Mac電腦的MagSafe連接器內部構造？指示燈的顏色由誰控制？電腦又是如何識別充電器型號的？今天我們就拆開這個蘋果2006年推出的經典配件，揭秘它背后的電路奧秘。
一、MagSafe連接器的核心優勢
MagSafe之所以成為蘋果用戶公認的“黑科技”，核心在于三個貼心設計：
磁吸式連接：輕輕一靠就能吸附到位，意外拉扯時會自動斷開，避免電腦被拖拽摔落；
雙向盲插：接口引腳對稱排列，不用糾結正反面，插拔更省心；
狀態可視化：內置LED燈通過顏色變化（紅/橙、綠、黃）直觀顯示充電狀態。

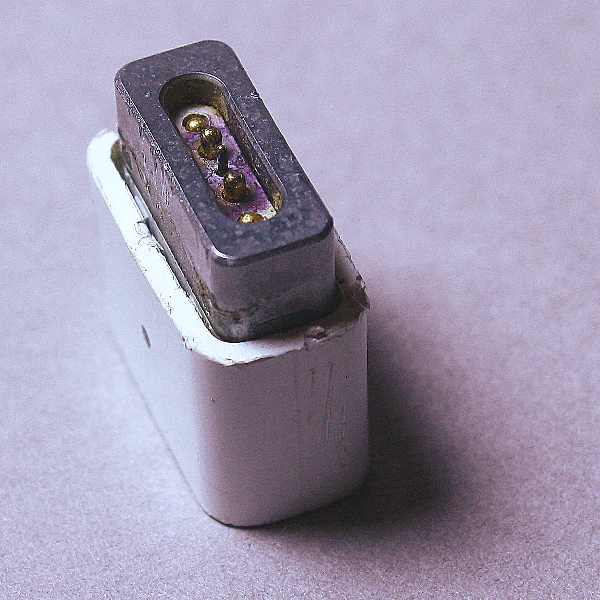

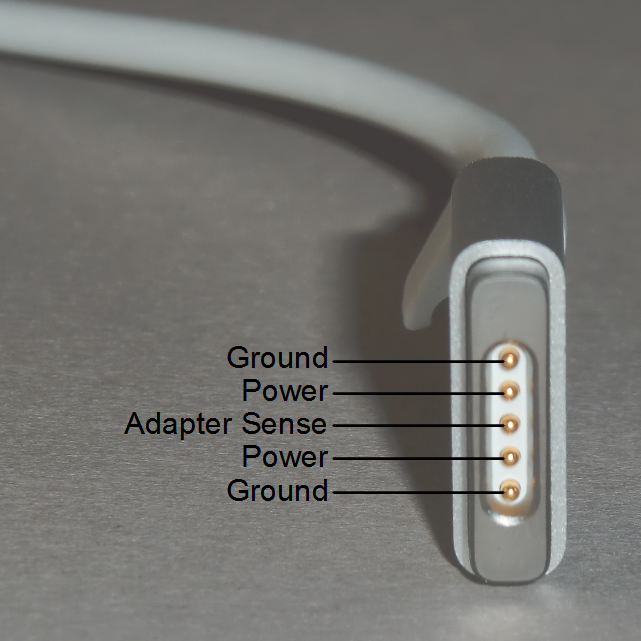

而升級版的MagSafe2則進一步瘦身，引腳布局延續了對稱設計，其中兩個接地引腳比其他引腳稍長，插入時會優先接觸——這和USB接口的設計邏輯一致，能有效保護電路。
二、拆解過程：從外殼到核心電路
我手上有一根因故障燒毀電源引腳的舊款MagSafe線纜，正好借此機會拆解探究。
1、層層拆解：外殼與防護結構

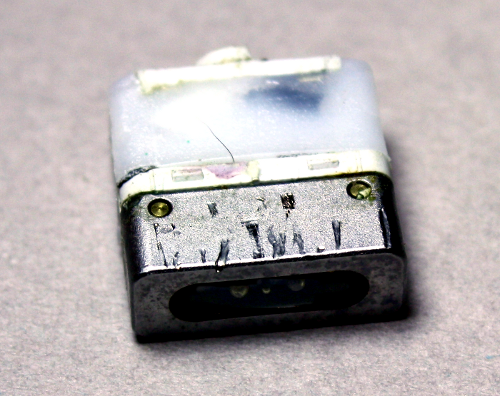

拆開外部塑料殼后，內部是一塊柔軟的蠟狀塑料（推測為聚乙烯材質），它的作用有兩個：一是擴散LED燈光，讓指示燈亮度更均勻；二是保護下方的電路板。

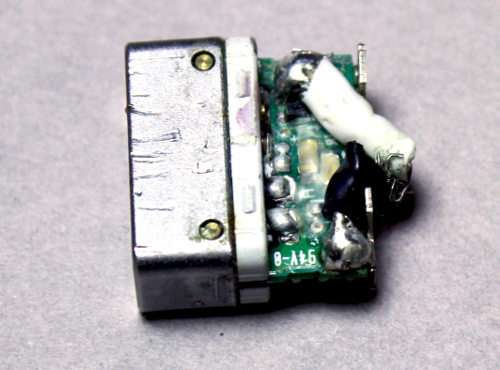

切開這塊塑料后，就能看到帶有透明薄涂層防護的電路板，充電器的線纜直接焊接在電路板背面。令人意外的是，充電器本體僅通過電源線和接地線兩根導線與連接器相連，適配器檢測引腳（也稱充電控制引腳）并不會與充電器本身進行數據通信。
2、核心部件：引腳、磁鐵與芯片

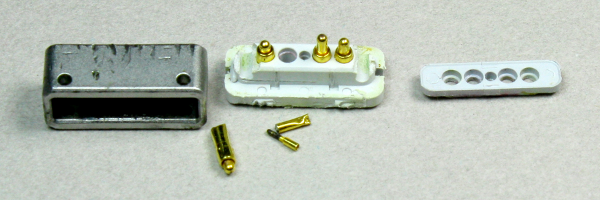

彈簧針：負責與Mac進行物理連接，由塑料件固定位置；
金屬塊：本身沒有磁性，但會被Mac接口內的強磁鐵吸附，這是磁吸功能的關鍵；

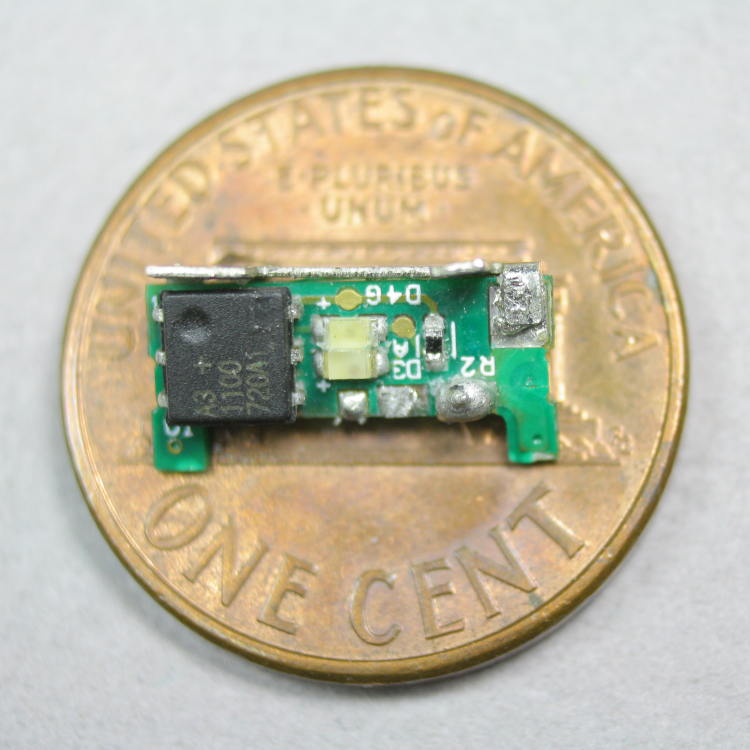

電路板：尺寸小巧，中間裝有兩對LED燈（橙/紅色和綠色），另一側還有一顆微型芯片——DS2413單總線雙通道可尋址開關芯片。
這顆DS2413芯片是整個連接器的“大腦”，承擔兩大核心功能：
（1）控制狀態指示燈的亮滅（雙通道開關的核心作用）；
（2）向Mac提供充電器規格（如功率）和序列號等ID信息。
它采用單總線（1-Wire）協議，這是一種通過單根導線（加接地線）連接低速設備的巧妙設計，正好適配連接器通過單一適配器檢測引腳與Mac通信的需求。
三、充電器ID碼：藏在64位數據里的秘密
在Mac上，我們可以通過“關于本機→更多信息→系統報告→電源”查看充電器信息，但其中的ID、版本號、系列號等字段往往讓人困惑。其實這些數據都來自DS2413芯片的64位唯一ID——這是芯片出廠時通過激光單獨編程寫入的。
1、64位ID的結構解析

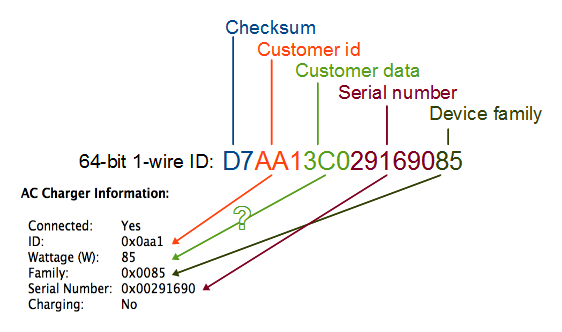

根據單總線標準，64位ID由三部分組成：
8位系列碼：標識單總線設備類型；
48位唯一序列號：其中前12位是廠商ID，接下來12位是廠商指定數據，最后24位是實際序列號；
8位非加密CRC校驗和：驗證ID號碼的正確性。

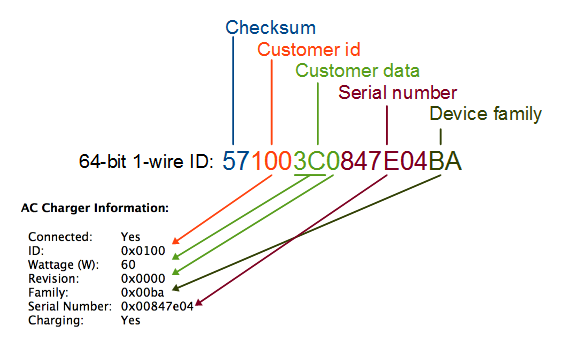

蘋果作為廠商，對ID進行了定制化設計：
廠商ID為100（對應十六進制0x0100）；
廠商指定數據中包含充電器功率和版本號（例如十六進制3C對應十進制60，代表60W充電器）；
系列碼BA就是DS2413芯片的單總線系列碼。
2、特殊情況：MagSafe2的ID變化
MagSafe2的ID規則有所調整，顯得更特殊：
不同功率充電器采用不同廠商ID：45W對應7A1，60W對應921，85W對應AA1；
部分新款充電器的系列碼改為85，這個數字與功率無關，更像是隨機分配的標識；
85W充電器的ID中，功率字段仍顯示為60（十六進制3C），但Mac系統會正確識別為85W；
新款充電器的系統報告中不再顯示版本號。
四、實操：用Arduino讀取ID并控制指示燈

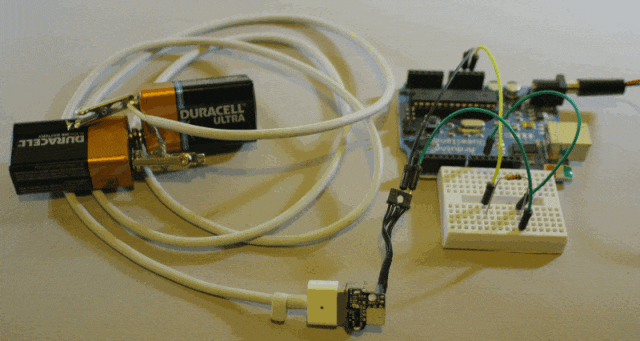

借助Arduino開發板、一個2K上拉電阻，再配合Arduino的單總線庫和簡單程序，就能輕松讀取MagSafe連接器的64位ID。
1、簡易電路搭建

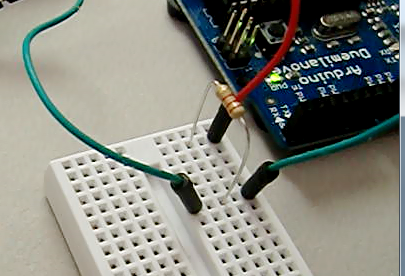

電路設計非常簡單：僅需一個2K上拉電阻，將接地線連接到MagSafe的外部接地引腳，數據線連接到中間的適配器檢測引腳，Arduino就能立即讀取并顯示64位ID。
值得注意的是，充電器無需插入電源——單總線協議的一大特點是設備能通過數據線寄生供電，無需額外電源。
2、升級方案：LCD屏顯示ID詳情

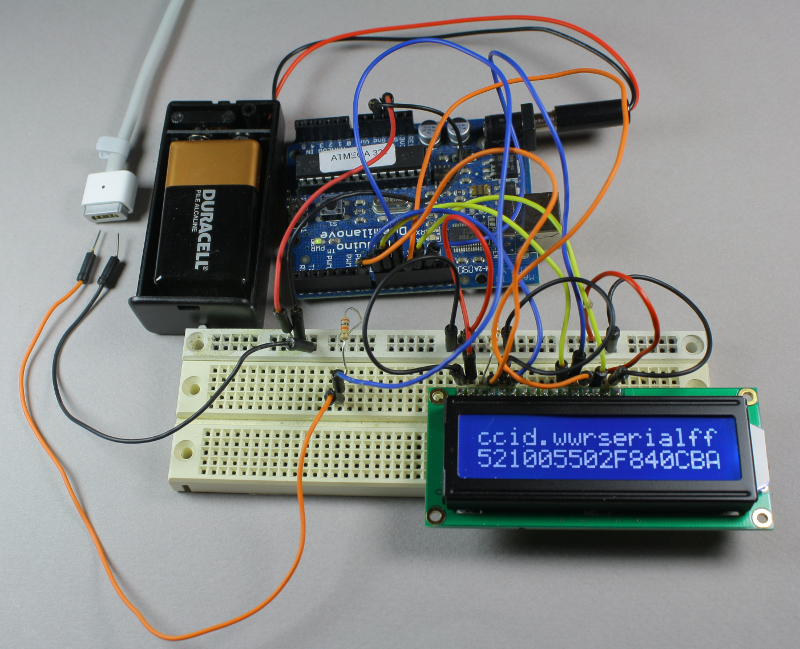

如果想更直觀地查看ID各字段含義，可添加LCD顯示屏。通過簡單編程，屏幕頂部會顯示字段說明（cc=CRC校驗、id=廠商ID、ww=功率、r=版本、serial=序列號、ff=系列碼），底部則顯示對應數值（例如十六進制55對應十進制85，即85W充電器）。
3、控制指示燈顏色
Mac通過適配器檢測引腳向DS2413芯片發送指令，控制兩對LED燈的亮滅：
僅橙/紅燈亮：充電中；
僅綠燈亮：充電完成；
兩燈同時亮：黃色（部分特殊狀態）；
兩燈均滅：未連接或故障。
同樣借助Arduino，我們可以模擬這一過程，通過單總線協議發送指令，自由切換指示燈的三種顏色和熄滅狀態。
五、充電啟動流程：為什么插入后要等1秒才亮燈？
當MagSafe連接器插入Mac時，會經歷一套復雜的安全啟動流程，這也是為什么指示燈不會立即亮起：
1、充電器先在電源引腳輸出極低電流（約100微安）的6V信號（MagSafe2為3V）；
2、Mac檢測到連接后，接入39.41KΩ的電阻負載，將輸入電壓拉低至約1.7V；
3、充電器確認電壓處于正常范圍（短路或過載會阻止啟動），等待整整1秒后，切換到全電壓輸出（根據型號和功率，電壓在14.85-20V之間）——充電器內部的16位微處理器會全程控制這一過程；
4、Mac檢測到全電壓后，通過單總線協議讀取充電器ID；
5、確認ID合法后，Mac將電源輸入切換到內部電源轉換電路，同時通過單總線指令點亮對應狀態的LED燈。
這套流程帶來了額外的安全性：初始低電流設計降低了插拔時短路的風險，1秒延遲確保連接器完全吸附牢固后再輸出全功率。不過即便如此，我手上燒毀的連接器也證明，這些安全機制并非萬無一失。
六、重要警告：請勿在家嘗試！
再次強調：不建議讀者復刻任何上述實驗！85W的功率足以造成嚴重損壞——燒毀Mac的DC輸入板、導致元件起火、熔斷保險絲或汽化電路板走線，這些都是我親身經歷過的風險。
即使是在充電器未通電的情況下探測引腳讀取ID，也存在損壞設備的可能。若因操作不當導致充電器、電腦或Arduino損壞，需自行承擔責任。
七、結語
看似簡單的MagSafe連接器，實則是充電器與Mac之間精密協作的“橋梁”。中間的適配器檢測引腳連接著一顆小小的芯片，既實現了身份識別，又控制著狀態顯示，背后還依托單總線協議和復雜的啟動流程保障安全。
雖然這些拆解和實操可能沒有直接的實用價值，但深入了解日常設備的內部原理，或許能讓我們對電子工程師的設計智慧多一份敬畏。
