香港科技大學（廣州）陳子強教授團隊：Sn輔助低壓化學氣相沉積法在藍寶石 (0001) 襯底生長高質量ε-Ga?O?

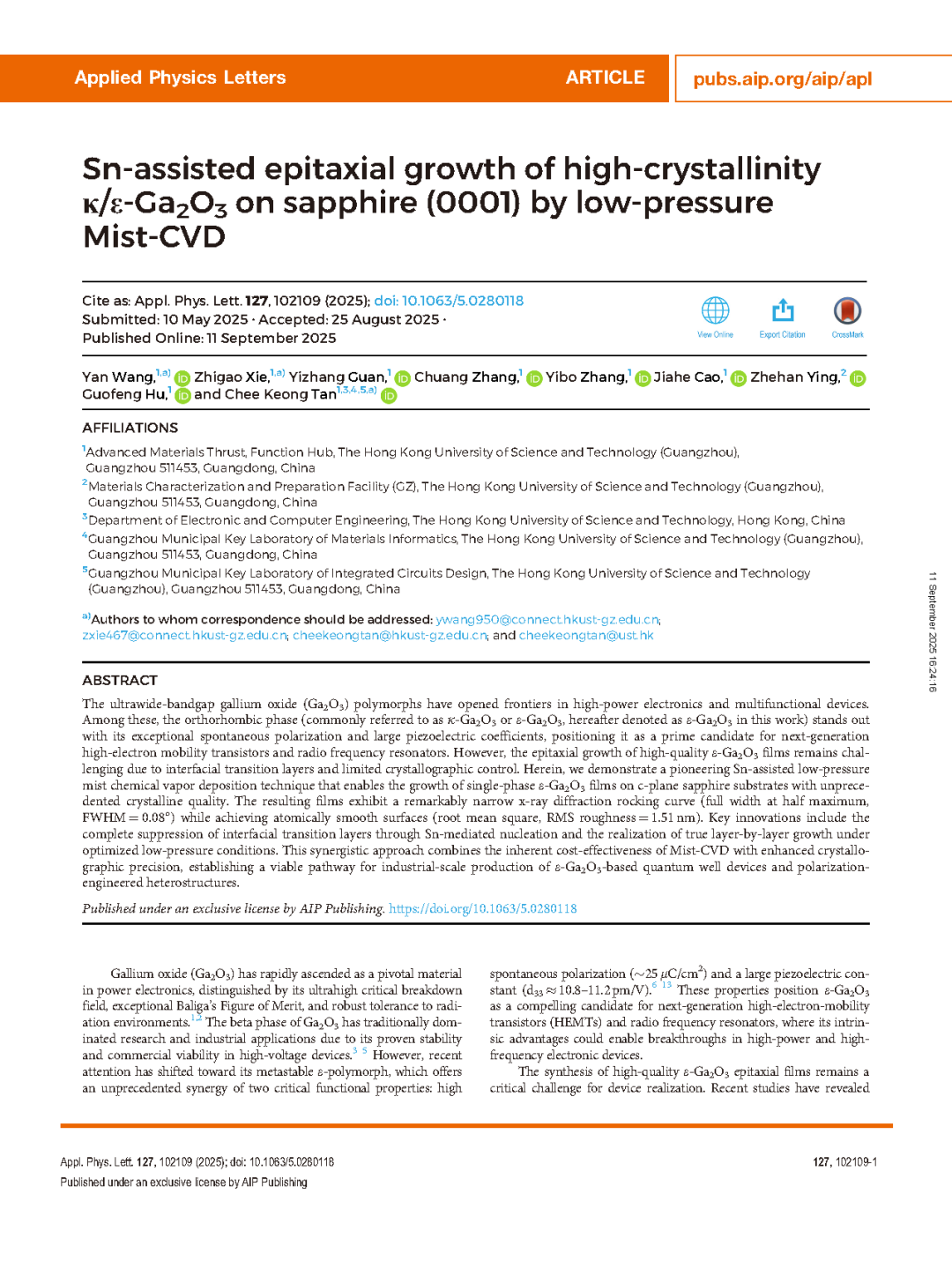

由香港科技大學（廣州）陳子強教授的研究團隊在學術期刊 Applied Physics Letters 發布了一篇名為 Sn-assisted epitaxial growth of high-crystallinity κ/ε-Ga₂O₃ on sapphire (0001) by low-pressure Mist-CVD（Sn 輔助的低壓霧化化學氣相沉積法在藍寶石 (0001) 襯底上外延生長高結晶質量的 κ/ε-Ga₂O₃）的文章。

本工作得到以下項目資助：香港科技大學（廣州）創業基金；廣州市科學技術項目，項目編號：2023A03J0003、2023A03J0013、2023A04J0310 和 2023A03J0152；廣東省教育廳項目，編號：2024ZDZX1005；國家外國專家局項目，編號：Y20240005；以及香港科技大學（廣州）的材料表征與制備平臺（MCPF）和綠色電子材料實驗室的支持。

氧化鎵（Ga₂O₃）因其超高擊穿電場、優異的 Baliga 優值以及出色的耐輻射性能，已成為功率電子器件的重要材料。傳統上，β 相 Ga₂O₃ 因其穩定性和商業可行性而在高壓器件中得到廣泛應用。然而，近年來研究重心逐漸轉向其亞穩態 ε 相（ε-Ga₂O₃），該相兼具高自發極化（約25 μC/cm²）和較大壓電常數（d₃₃ ≈ 10.8–11.2 pm/V），使其在下一代高電子遷移率晶體管（HEMT）和射頻諧振器中具有巨大應用潛力。高質量 ε-Ga₂O₃ 外延薄膜的制備仍然是器件實現的關鍵挑戰。研究表明，Sn 摻雜能夠穩定ε相，同時抑制 β/α 相的形成并改善表面形貌，提升亞穩相的熱穩定性。然而，要實現器件級薄膜，還需精確控制晶體質量、界面陡度和厚度均勻性，而現有的外延生長技術難以兼顧這些要求。霧化化學氣相沉積（Mist-CVD）作為一種低成本的 ε-Ga₂O₃ 外延方法，仍存在工藝優化不足和晶體質量受限的問題。其他方法如 MOCVD、HVPE 和 ALD在晶體質量上雖有進展，但面臨高成本、厚度可控性差或加工條件苛刻等問題。因此，如何在兼顧成本、晶體質量和可控性的前提下，實現高質量 ε-Ga₂O₃ 薄膜的外延生長，是當前功率電子和高頻器件發展中的核心技術難題。

超寬禁帶氧化鎵（Ga₂O₃）多晶型材料在高功率電子器件和多功能器件領域開辟了新前沿。其中，正交相（通常稱為 κ-Ga₂O₃ 或 ε-Ga₂O₃，本文中統一記作 ε-Ga₂O₃）以其卓越的自發極化特性和較大的壓電系數脫穎而出，使其成為下一代高電子遷移率晶體管（HEMT）和射頻諧振器的理想候選材料。然而，由于存在界面過渡層以及晶體學控制受限，高質量 ε-Ga₂O₃ 薄膜的外延生長仍具有挑戰性。在此工作中展示了一種創新的錫輔助低壓霧化化學氣相沉積（Sn-assisted low-pressure Mist-CVD）技術，實現了在 c 面藍寶石襯底上生長單相 ε-Ga₂O₃ 薄膜，并達到了前所未有的晶體質量。所得薄膜表現出極窄的 X 射線衍射搖擺曲線（半高寬，F(xiàn)WHM = 0.08°），同時實現了原子級平滑的表面（均方根粗糙度，RMS = 1.51 nm）。關鍵創新點包括通過錫介導的成核完全抑制了界面過渡層，并在優化的低壓條件下實現了真正的逐層生長。這種協同方法結合了霧化CVD固有的成本優勢與增強的晶體學精度，為工業化生產 ε-Ga₂O₃ 量子阱器件及極化工程異質結構提供了可行路徑。

錫輔助低壓霧化化學氣相沉積（Sn-assisted LP-Mist-CVD）技術在 ε-Ga₂O₃ 外延生長領域?qū)崿F(xiàn)了突破性進展，通過錫介導成核與低壓工藝優化的協同作用，獨特地解決了長期存在的界面相抑制和晶體學精度問題。該方法實現了真正的逐層生長，表面原子級平滑（均方根粗糙度 RMS = 1.51 nm），ε相晶體質量高（XRD 半高寬 FWHM = 0.08°），性能超越傳統的 Mist-CVD，并可媲美高成本的HVPE，同時兼具成本優勢和厚度可控性。通過消除寄生 α-Ga₂O₃ 相并實現前所未有的界面陡度，該方法為先進氧化物電子器件，尤其是極化工程異質結構和高電子遷移率晶體管（HEMT）奠定了變革性平臺。該工藝適用于藍寶石襯底且前體消耗低，不僅重新定義了 ε-Ga₂O₃ 的生長范式，也為要求原子級界面控制的超寬禁帶器件的可規模化制備開辟了途徑，使其成為面向下一代功率電子和量子電子器件的工業可行方案。

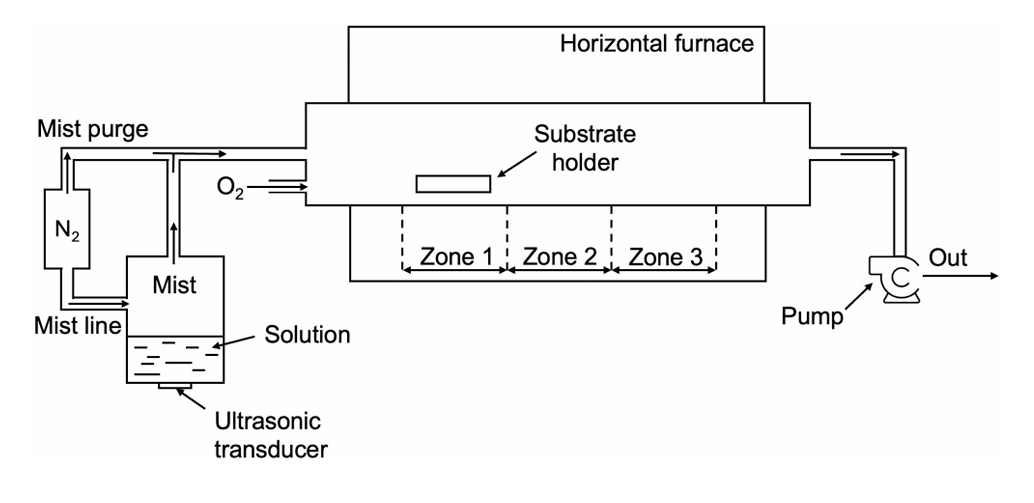

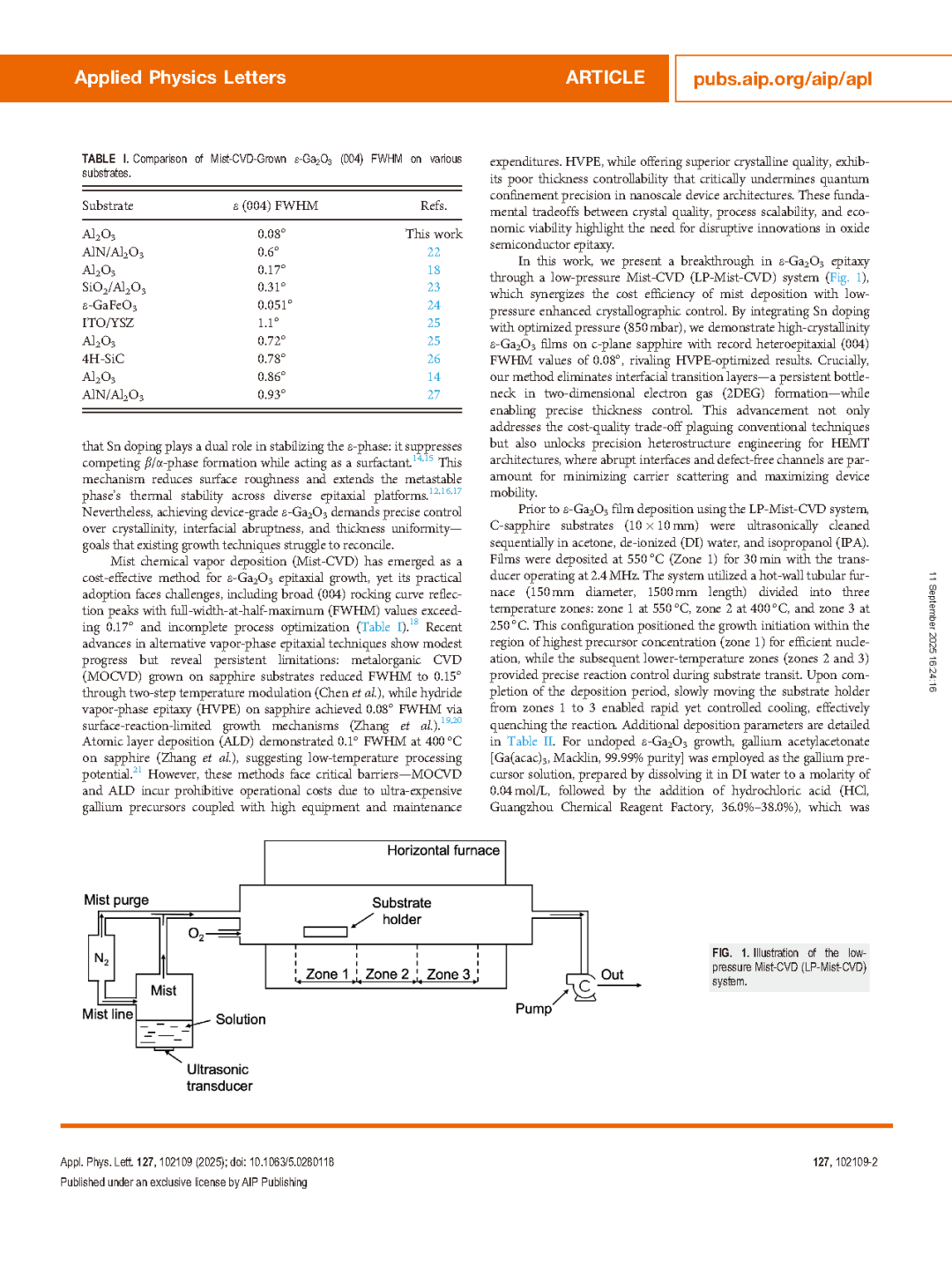

圖 1. 低壓霧化化學氣相沉積（LP-Mist-CVD）系統示意圖。

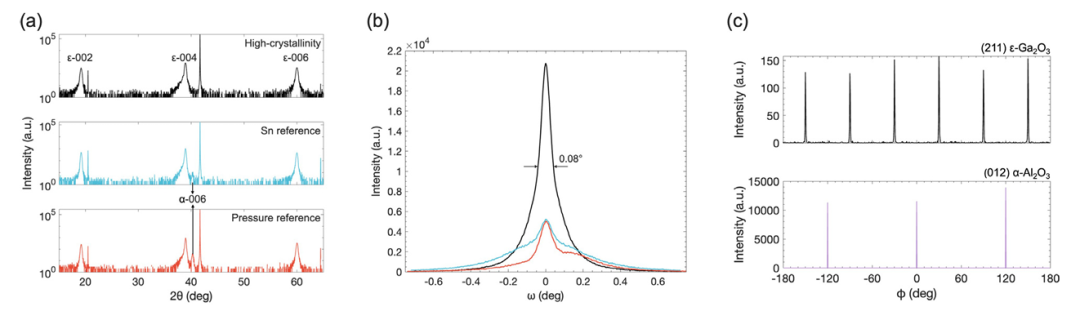

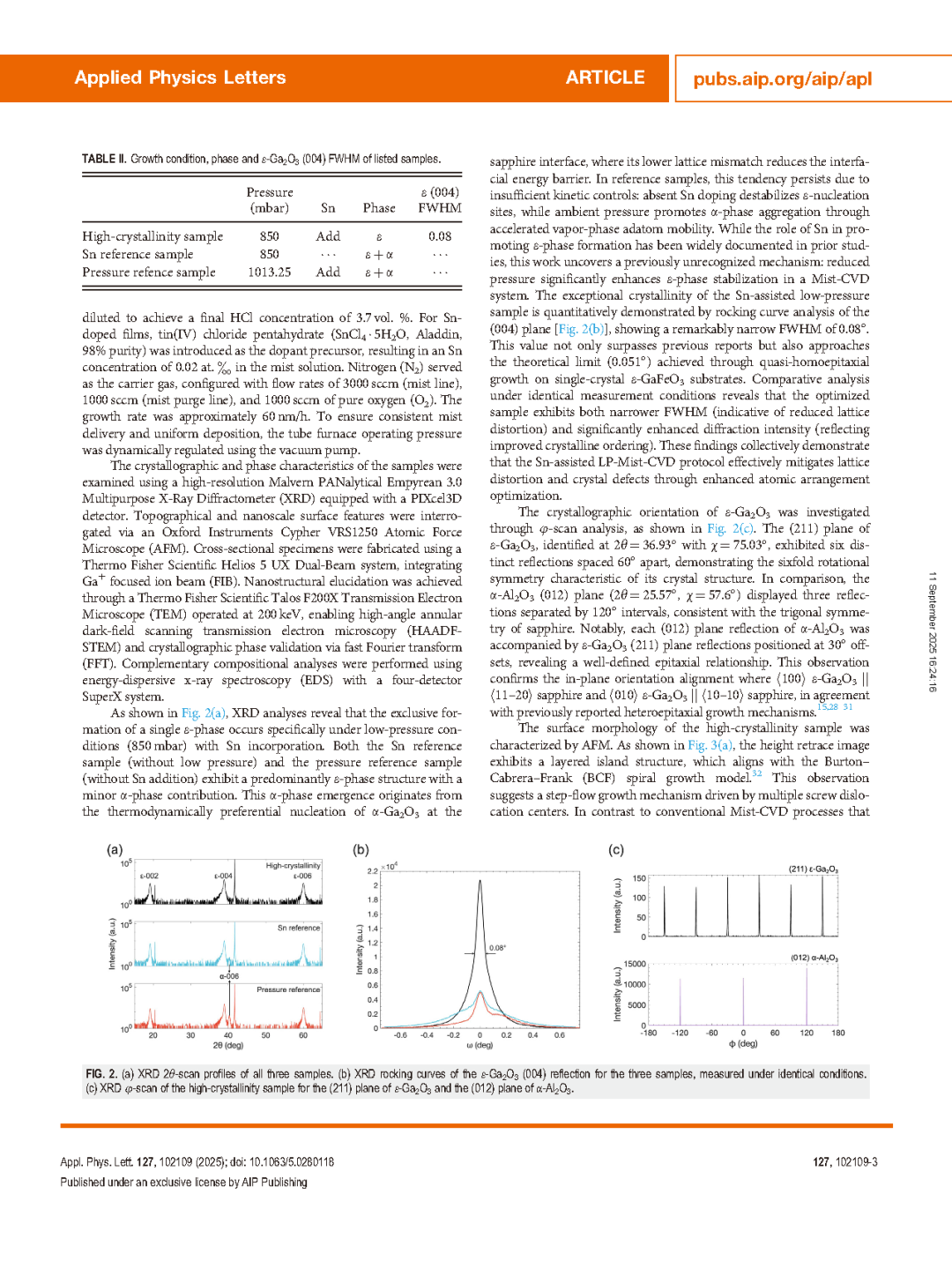

圖 2. (a) 三個樣品的 XRD 2θ 掃描譜。 (b) 在相同條件下測量的三個樣品 ε-Ga₂O₃ (004) 衍射的 XRD 搖擺曲線。 (c) 高晶體質量樣品的 XRD ω 掃描，分別針對 ε-Ga₂O₃ 的 (211) 晶面和 α-Al₂O₃ 的 (012) 晶面。

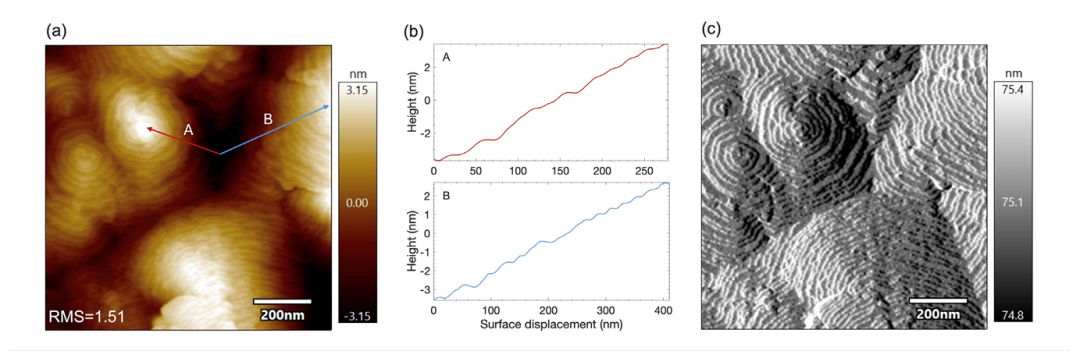

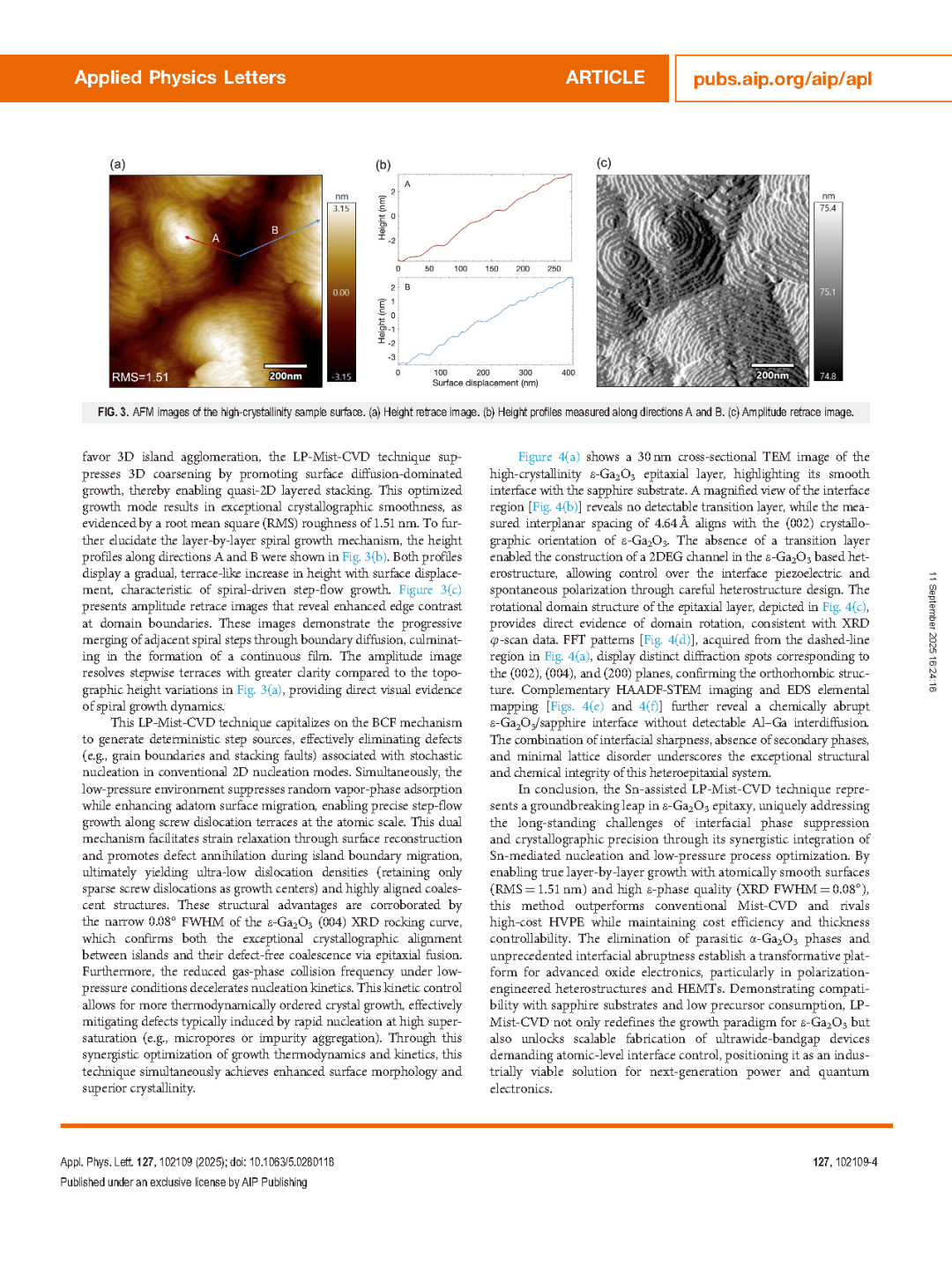

圖 3. 高晶體質量樣品表面的原子力顯微鏡（AFM）圖像。 (a) 高度回掃描圖像。 (b) 沿方向 A 和 B 測量的高度剖面。 (c) 振幅回掃描圖像。

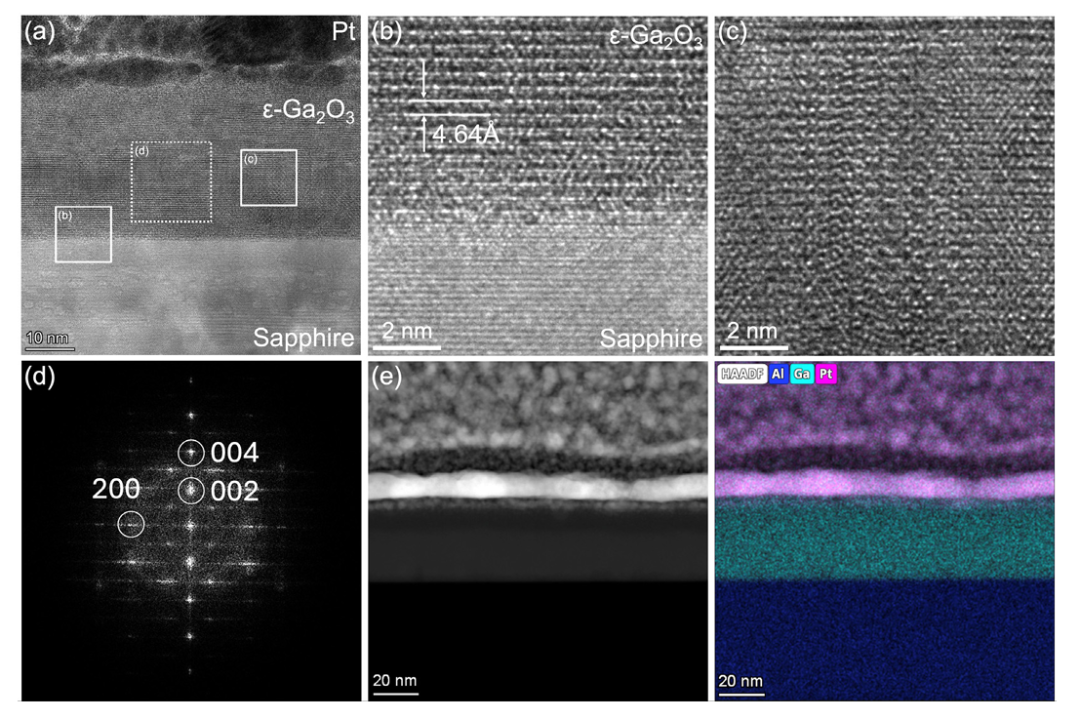

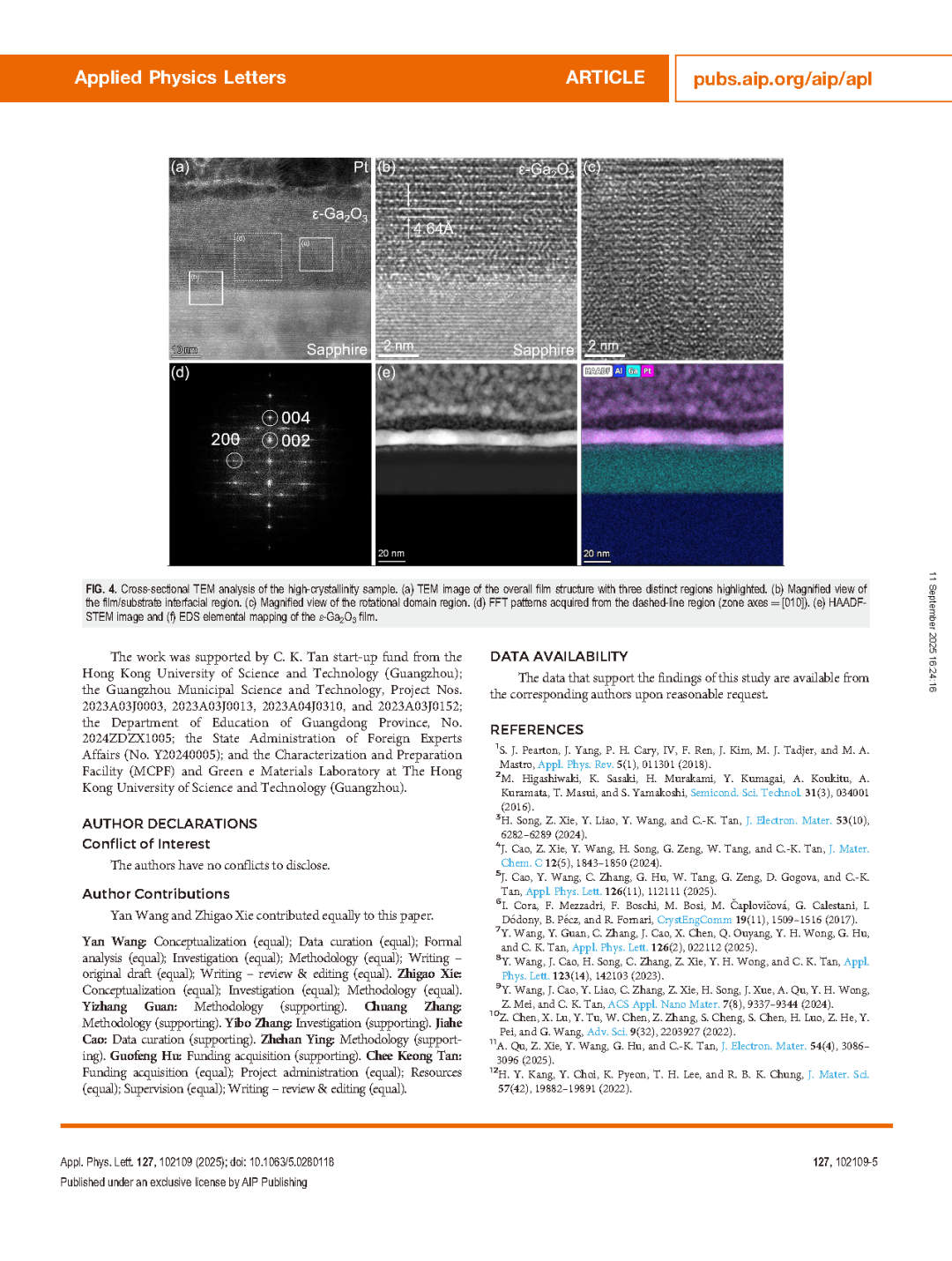

圖 4. 高晶體質量樣品的橫截面透射電子顯微鏡（TEM）分析。 (a) 薄膜整體結構 TEM 圖像，標注三個不同區域。 (b) 薄膜/襯底界面區域放大圖。 (c) 旋轉域區域放大圖。 (d) 虛線區域獲取的快速傅里葉變換（FFT）圖案（區軸 = [010]）。 (e) ε-Ga₂O₃ 薄膜的高角環形暗場掃描透射電子顯微鏡（HAADF STEM）圖像及 (f) 能譜（EDS）元素分布圖。
