共模的東西現在主要集中在電源產品，LDO 和 DCDC 倆類，以往我都是分開一個個的解讀，但是如果是一個初次使用的新手，面對這么多的器件應該如何去做？
那我們就拿最新的產品冊學習一下：
首先是 LDO：
放大器先不看，因?yàn)橹霸敿?xì)的講過，而且產品不多。
LDO 在模擬系統里的作用通常是：
DC/DC (效率)
↓
LDO (降噪)
↓
ADC / PLL / VCO / 運放 / 參考源
LDO 的兩個關鍵指標：
表示輸入電源噪聲被抑制多少：
例如：
這對 ADC / PLL / RF 非常關鍵。
通常給的是：
RMS noise (10Hz – 100kHz)
如：
所以“高 PSRR + 低噪聲 LDO”基本都是為：ADC，DAC，PLL，VCO，RF，傳感器前端，精密運放準備的；因?yàn)槲抑皩戇^(guò)電源噪聲會通過引腳影響最終的信號處理結果，是全局性的。

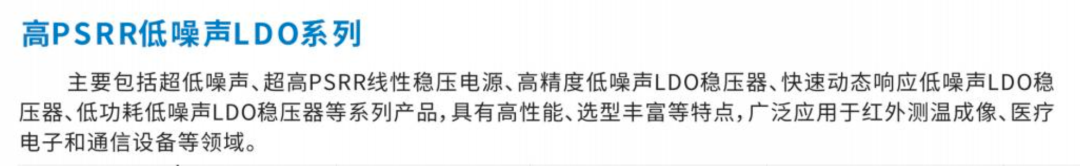

根據手冊，可以整理為 四大類：高壓低噪聲 LDO， 中壓高精度 LDO ，低壓大電流 LDO， 特殊功能 LDO（低IQ / 負壓等）
這一類的特征：
VIN: 15–40V
Iout: 200mA–1A
PSRR: 高
Noise: 低
適合工業 24V，汽車 12V，高壓模擬系統這些。

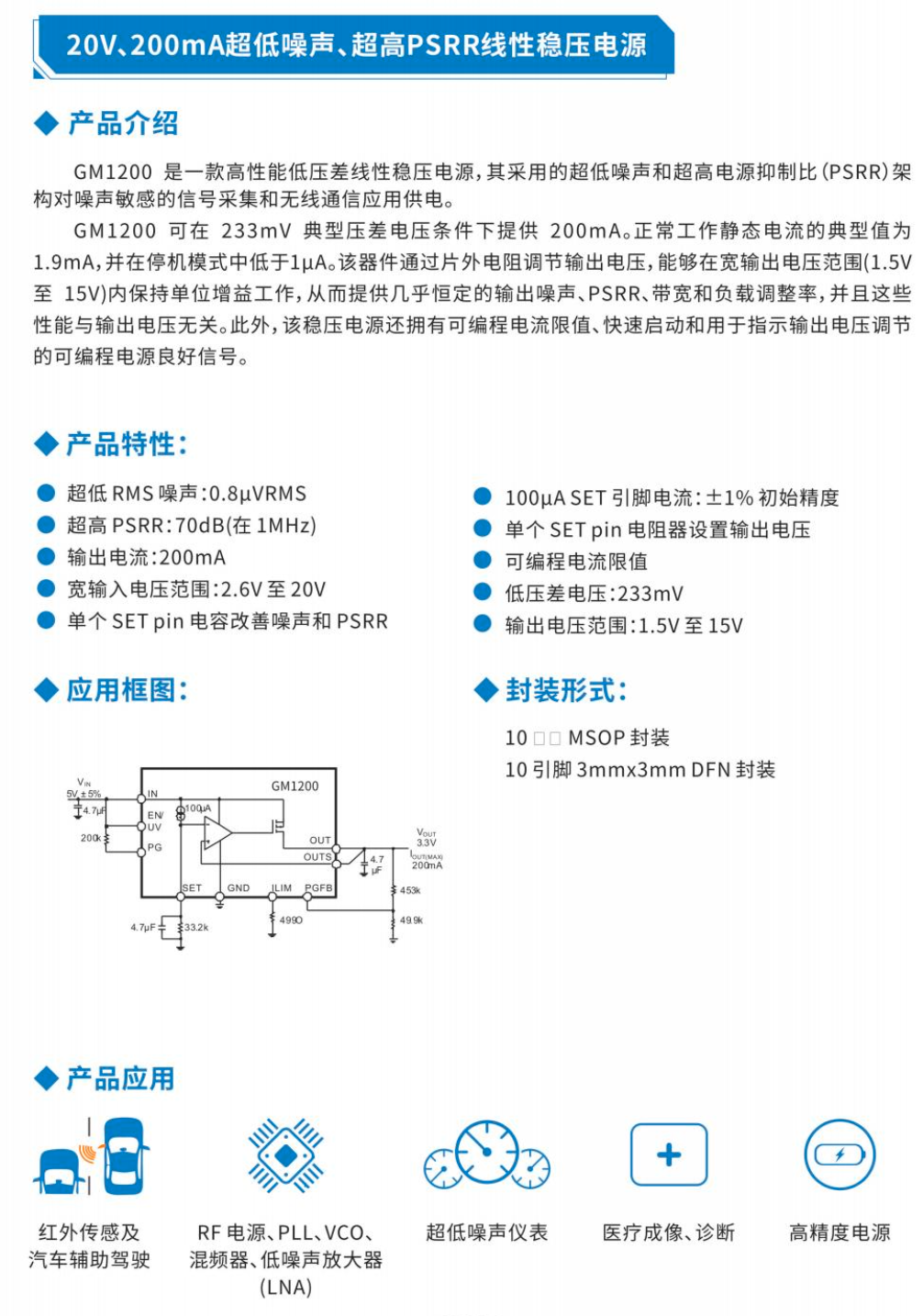

20V / 200mA 低噪聲高 PSRR LDO：
輸入電壓：20V；輸出電流：200mA;擁有高 PSRR，低噪聲，適合：24V → 5V/3.3V 模擬電源

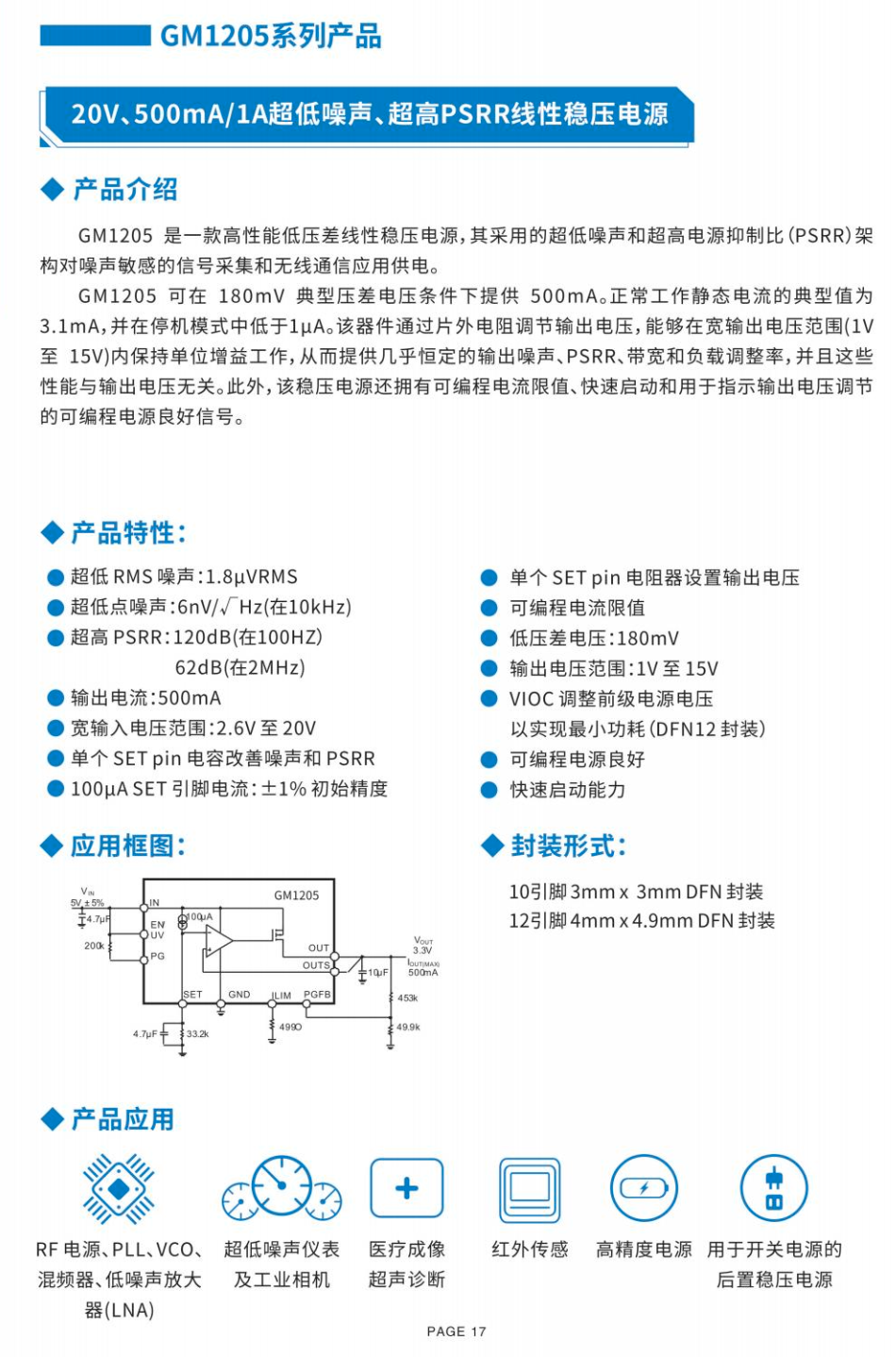

20V / 500mA / 1A 低噪聲 LDO
相比 GM1200：電流更大，同樣高 PSRR。

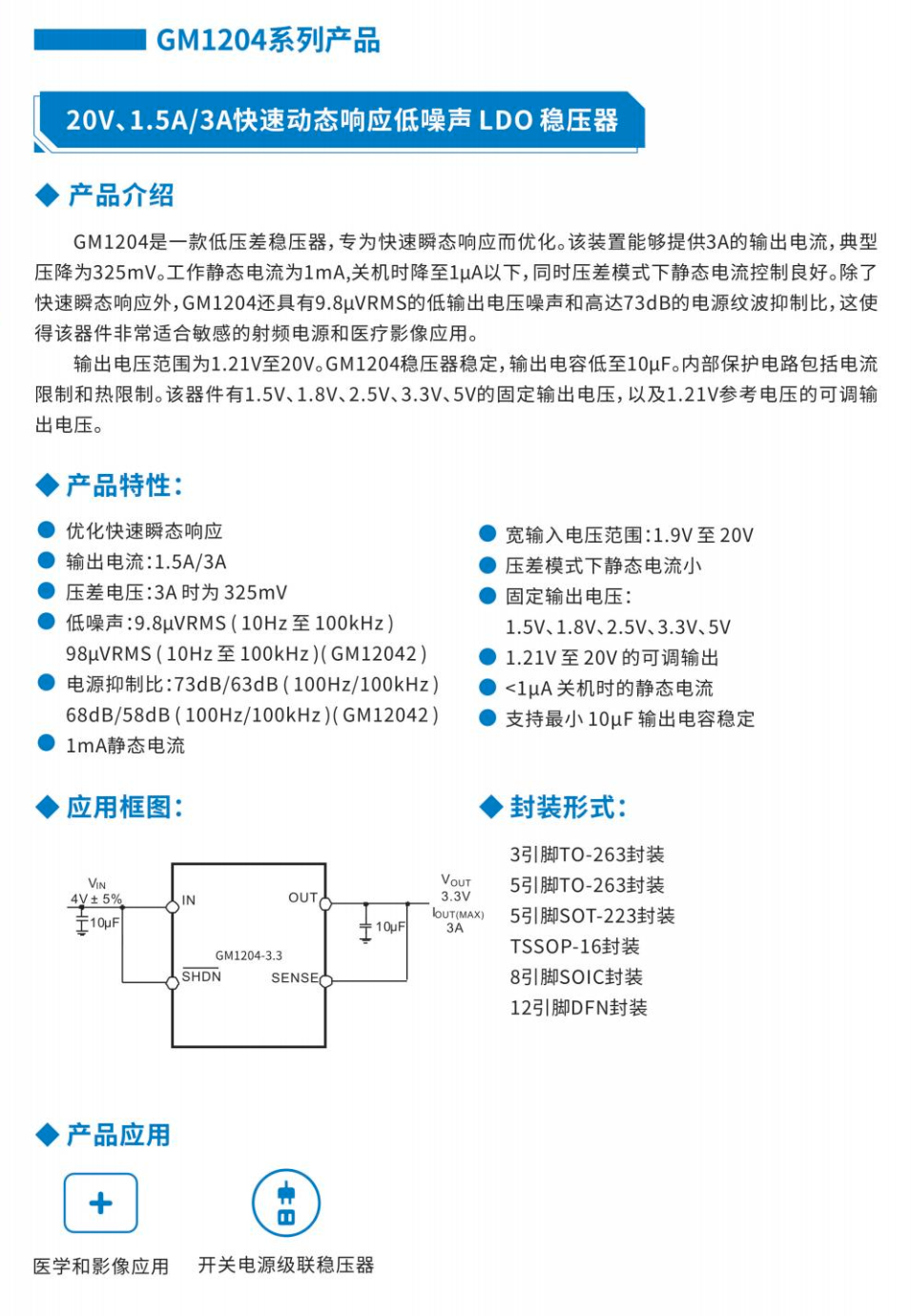

20V / 1.5A LDO
特點是高壓，大電流，有著可調/固定輸出，用途：工業系統主 LDO。

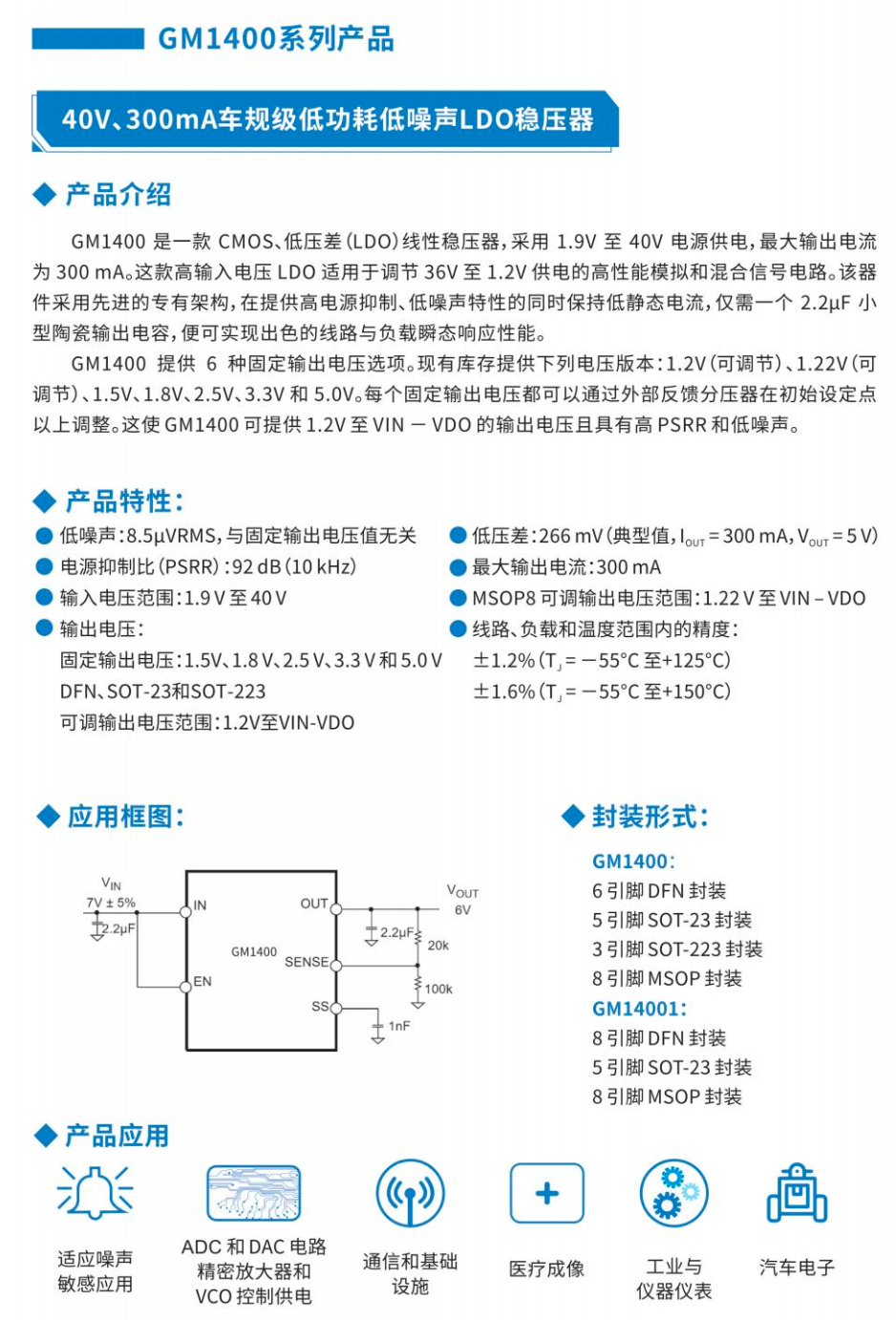

40V / 300mA LDO，這是更高壓版本：
適合：汽車電子，以及工業36V系統。
我一般用的是中壓 LDO，特點是：VIN的輸入范圍5–15V，擁有低噪聲，配合高PSRR，中等電流就可以。

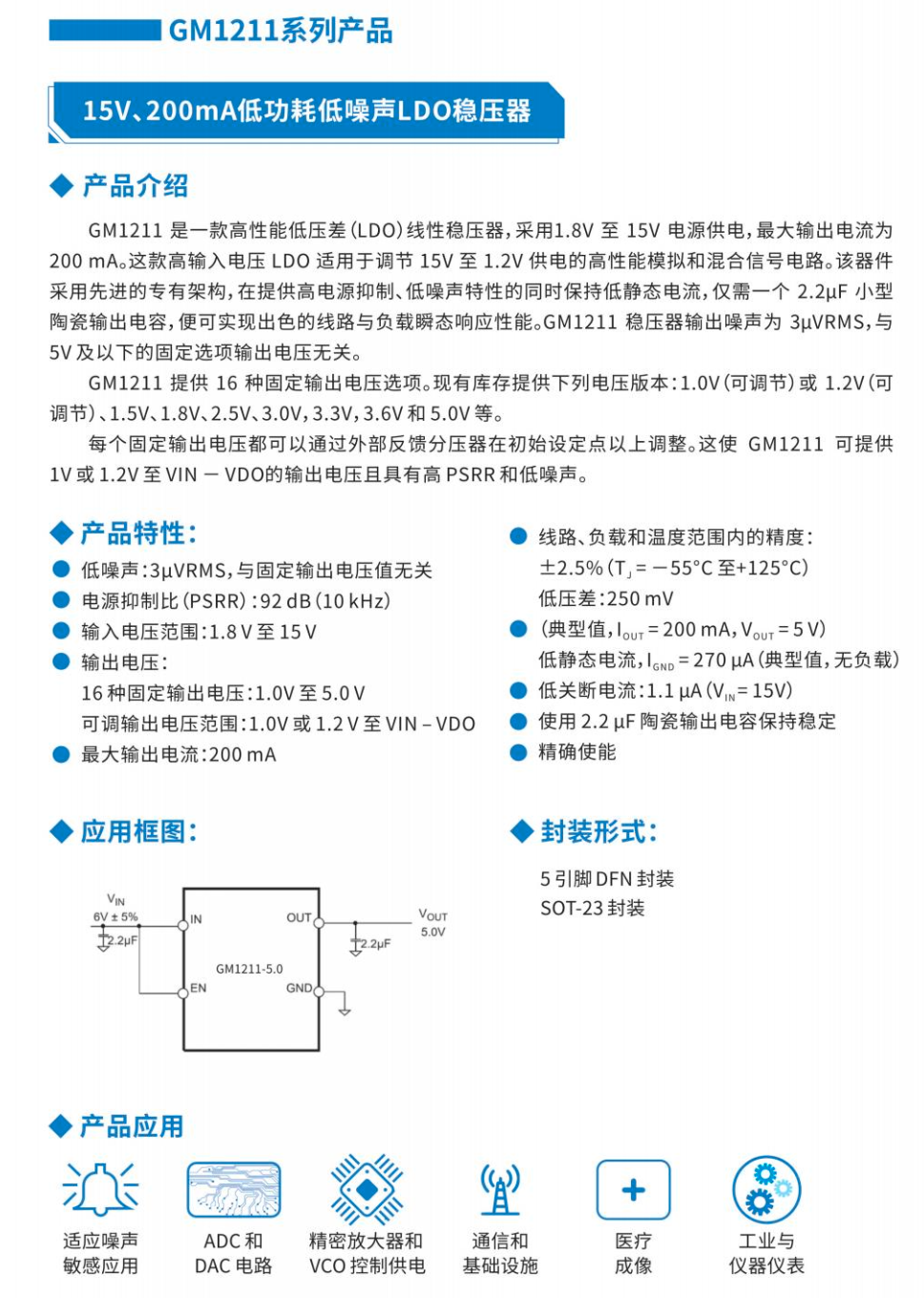

15V / 200mA 高 PSRR LDO
特點肯定還是高 PSRR，低功耗，低噪聲這些。

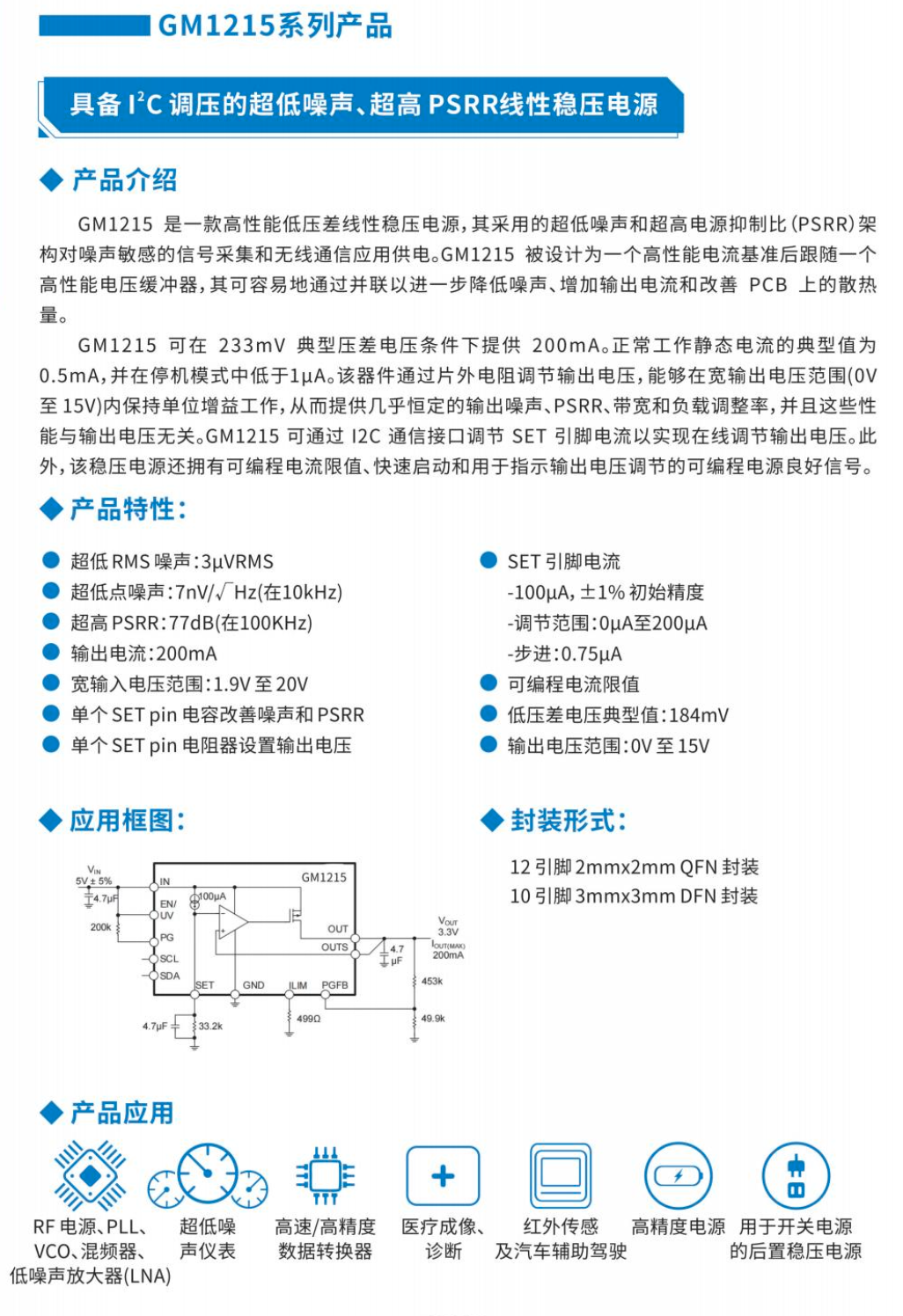

低噪聲超高 PSRR LDO
這個是唯一一個有著 IIC 寄存器的一個片子，當然特性依舊是從前。

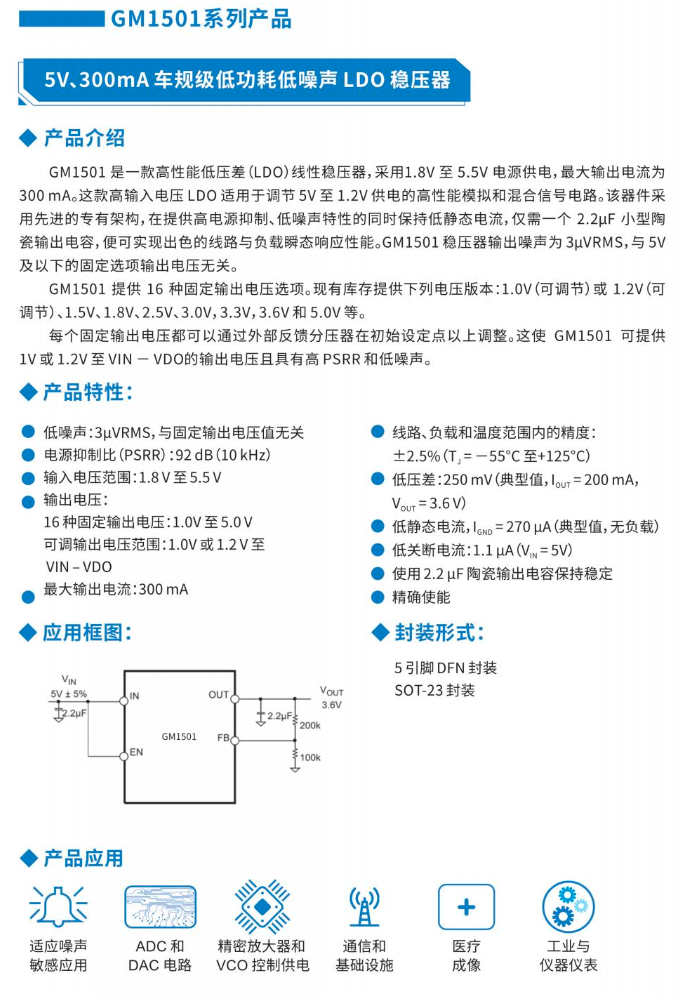

5V / 300mA 低噪聲 LDO
這個 LDO 的輸入較低VIN 5V適合：5V → 3.3V 供電
因?yàn)閿?shù)字系統，每一個動作都是大量的邏輯門在翻轉，除非工藝以及使用一些門控技術，否則真的耗電。
特點：VIN: 5–7V ---> Iout: 0.7–3A

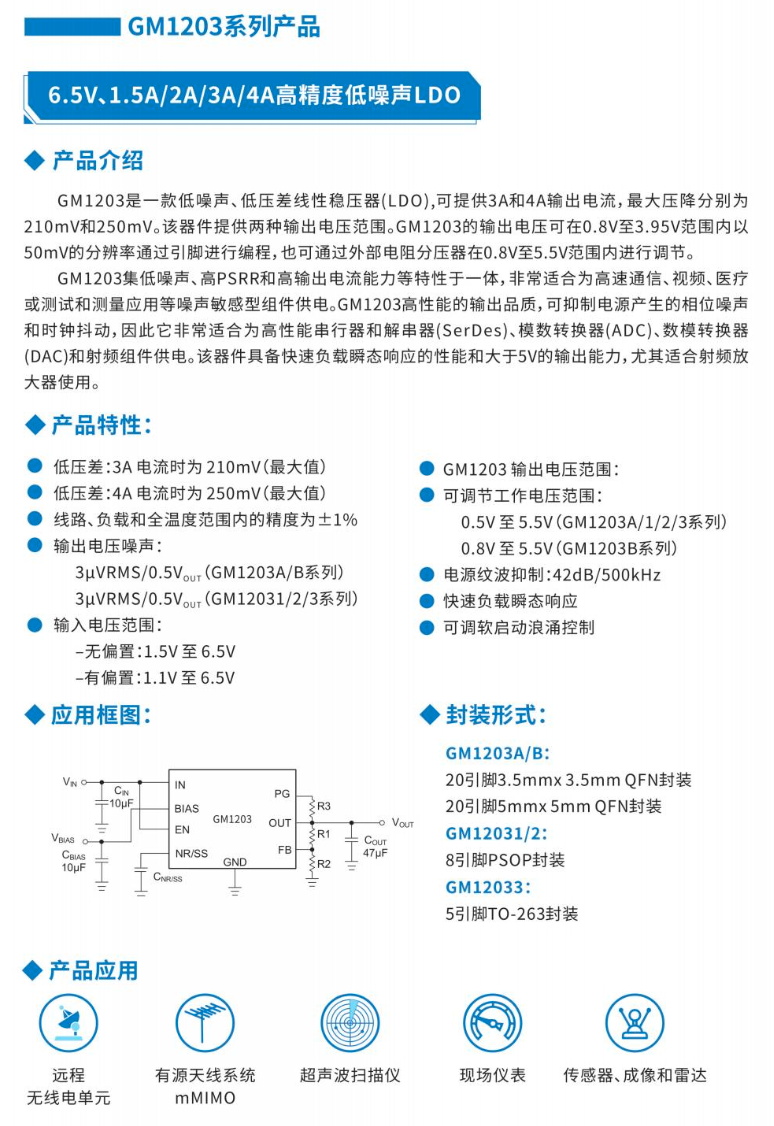

6.5V / 1.5–3A LDO
給數字核心供電，電壓很全，可以給各個電源軌供電；比如1.2V / 1.8V / 3.3V rail。

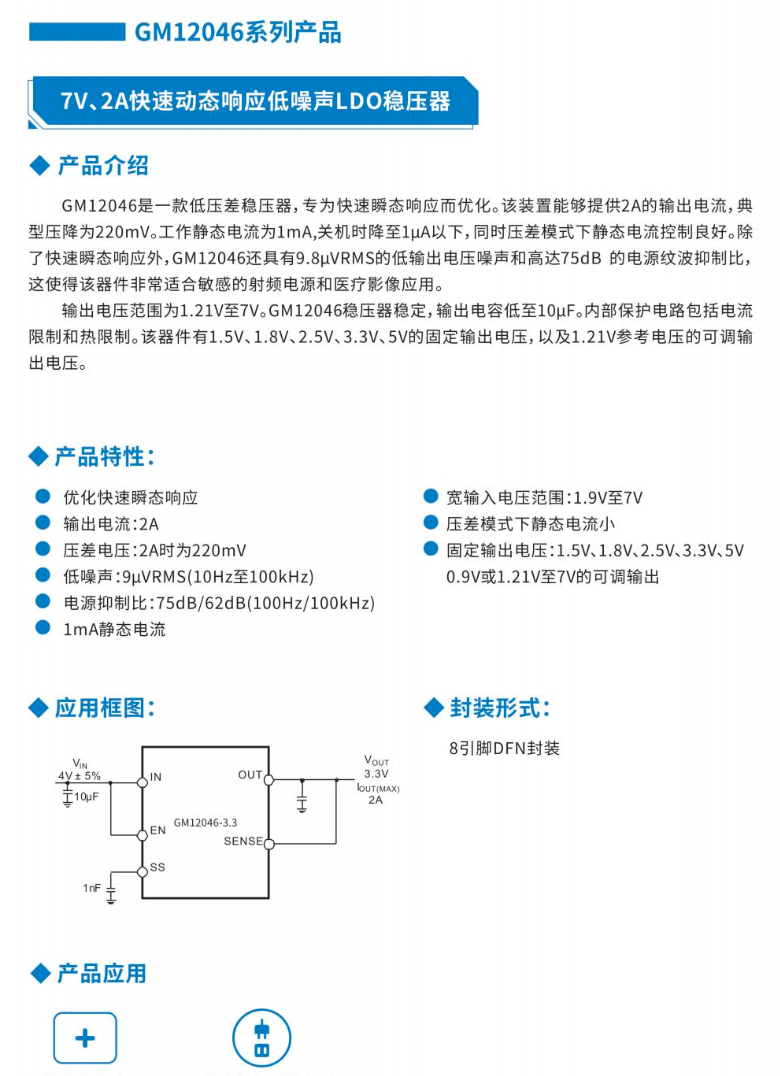

7V / 2A LDO
與 GM1203 類似，但輸入更低。
至于這個應用，真的不需要看推薦什么的，反正場景需要自己適配。

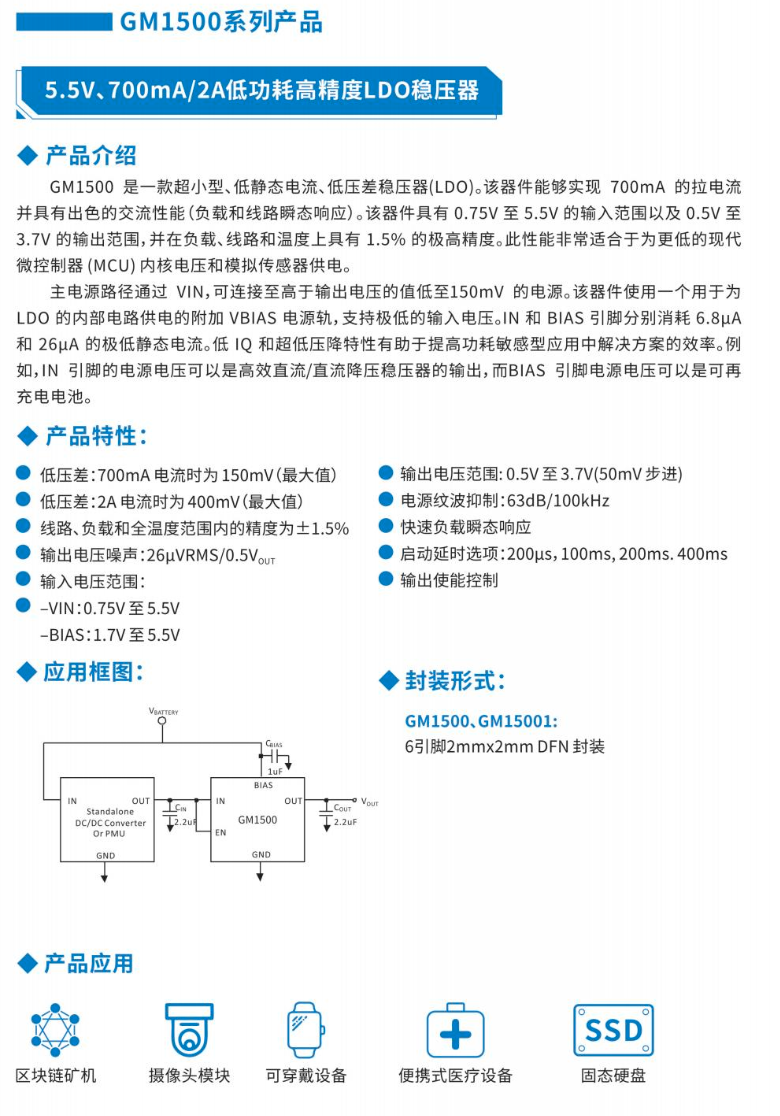

5.5V / 700mA / 2A LDO
低壓輸入：VIN 0.75～ 5.5V；適合很多小設備。

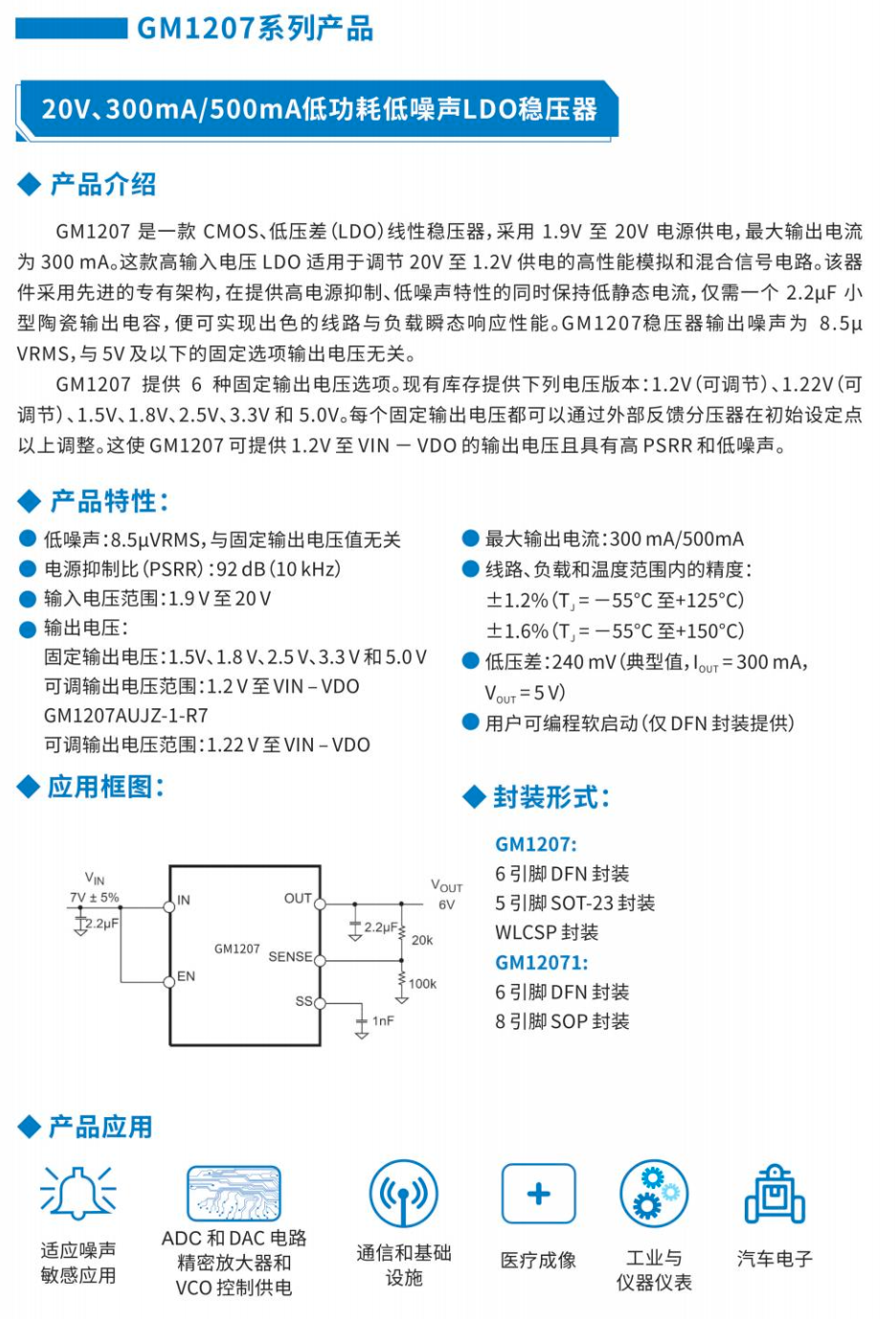

20V / 300–500mA 低 IQ LDO
擁有超低靜態電流，那就適合：電池設備，待機系統，IoT。

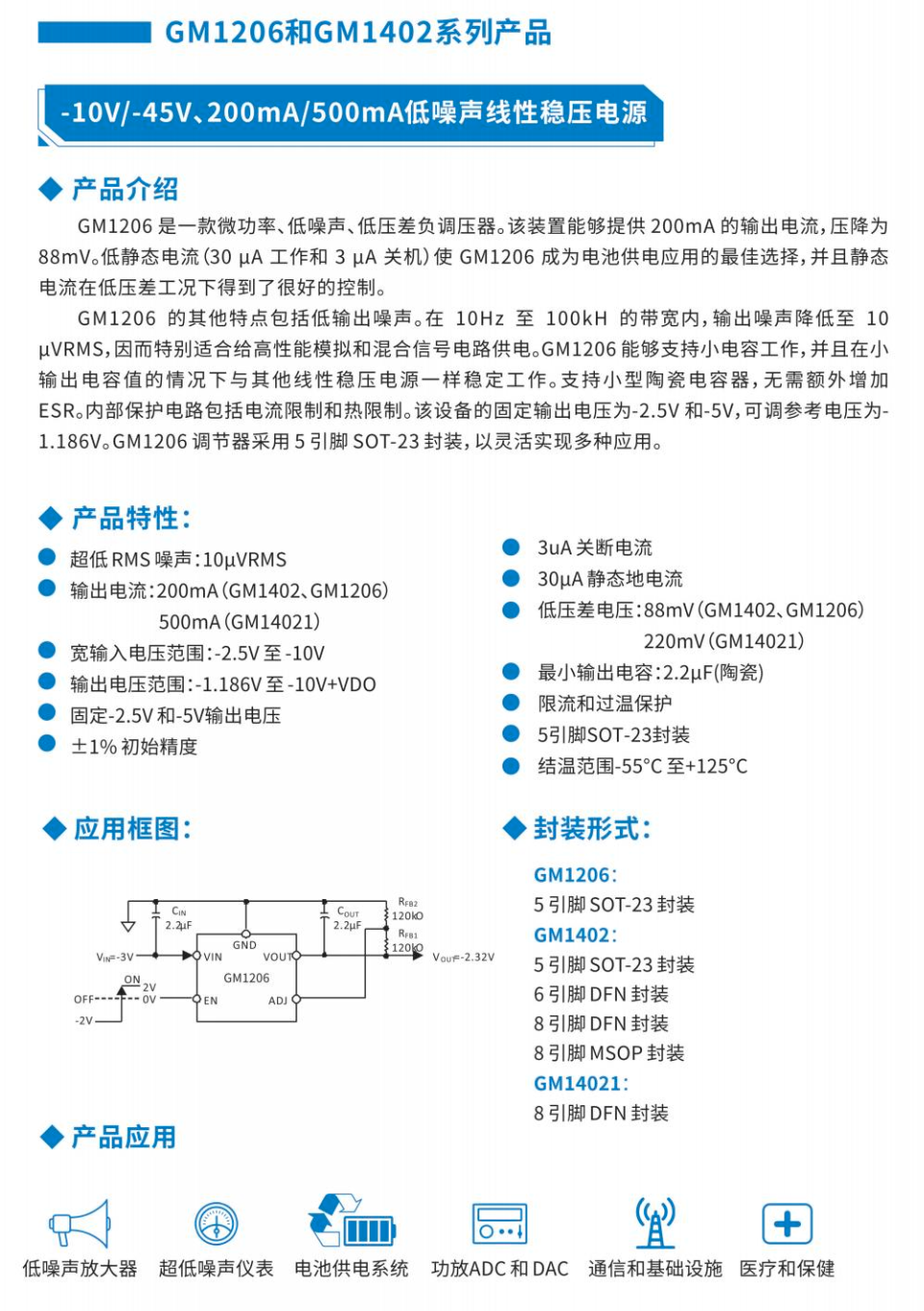

負壓 LDO
參數：-10V / -45V，200–300mA（這個我之前寫過），用在雙極性模擬電源，運放負電源，傳感器偏置（但是一般傳感器偏置也有專用芯片）。
我整理成一張結構圖：
高PSRR低噪聲LDO
│
├─ 高壓工業型
│ ├ GM1200 (20V 200mA)
│ ├ GM1205 (20V 500mA/1A)
│ ├ GM1204 (20V 1.5A)
│ └ GM1400 (40V 300mA)
│
├─ 模擬系統型
│ ├ GM1211 (15V 200mA)
│ ├ GM1215 (低噪聲超高PSRR)
│ └ GM1501 (5V 300mA)
│
├─ 大電流數字型
│ ├ GM1203 (6.5V 1.5–3A)
│ ├ GM12046 (7V 2A)
│ └ GM1500 (5.5V 0.7–2A)
│
└─ 特殊型
├ GM1207 (低IQ)
└ GM1206 / GM1402 (負壓)
建議優先關注：
GM1211
GM1215
GM1501
它們的PSRR 高，噪聲低，電流適中（我們使用 LDO 其實就是想用它對核心器件的影響最低這一點）
GM1205
GM1500
這兩個 LDO適ADC + 模擬前端 + MCU
GM1200
GM1207
偏工業/低功耗。
另外選 LDO 不只看表格，還要看 datasheet：
最關鍵的 6 個參數：
PSRR vs frequency
Noise spectrum
Load transient
Dropout voltage
Output capacitor ESR stability
Startup sequence
很多 LDO：1kHz PSRR 很高，但100kHz PSRR 很差；而 ADC 噪聲往往在：幾十 kHz – MHz，所以必須看曲線。
我們的電路最重要的就是電源了，因?yàn)殡娫词窍到y(tǒng)的心臟，這也是為什么這么多半導體都有相關產品線的原因。
