▲800V開端繞組電機驅動系統正在成為大型電動車動力總成的主流方案，但DC-link電容器的尺寸瓶頸讓功率密度始終觸不到天花板
●日產提出的PWM相位偏移調制方法，通過將一相開關時序相對另外兩相偏移，DC-link電流紋波在20kHz處從98.5A驟降至22.1A——減少77%
800V高壓平臺正在從'高端選項'變成'大型電動車剛需'。
大家討論電機驅動時，焦點總是放在SiC器件、高轉速、高效率上。但隨著日產ARIYA等800V車型落地，一個更隱蔽的工程問題正在浮出水面：

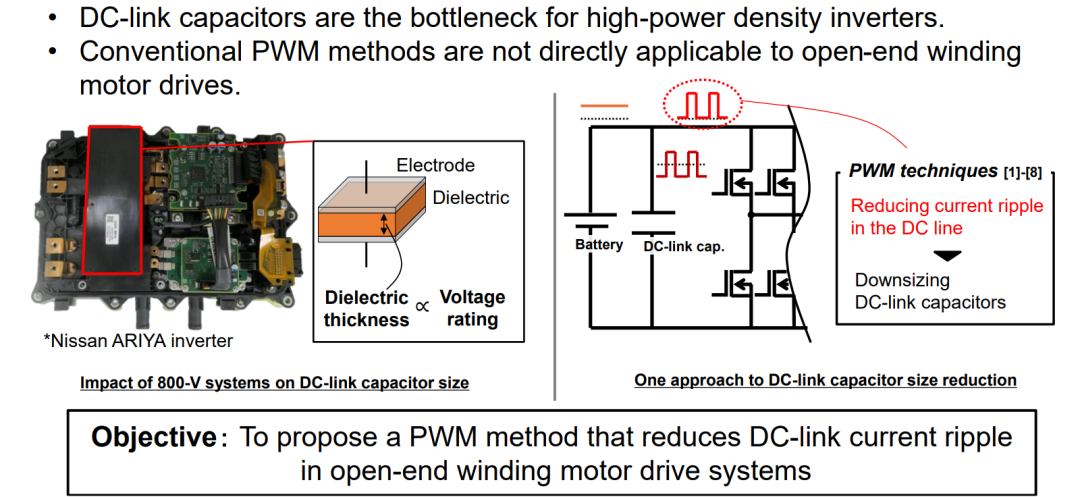

DC-link電容器的體積和成本，正在吃掉逆變器功率密度的最后一公里
圖片來源：日產
尤其是在看完這份來自日產汽車（Nissan Motor Co., Ltd.）的技術后，我最大的感受是：
一、這份材料真正想說明什么？
今天想聊的核心是：一種針對800V開端繞組（open-end winding）電機驅動系統的PWM調制方法。

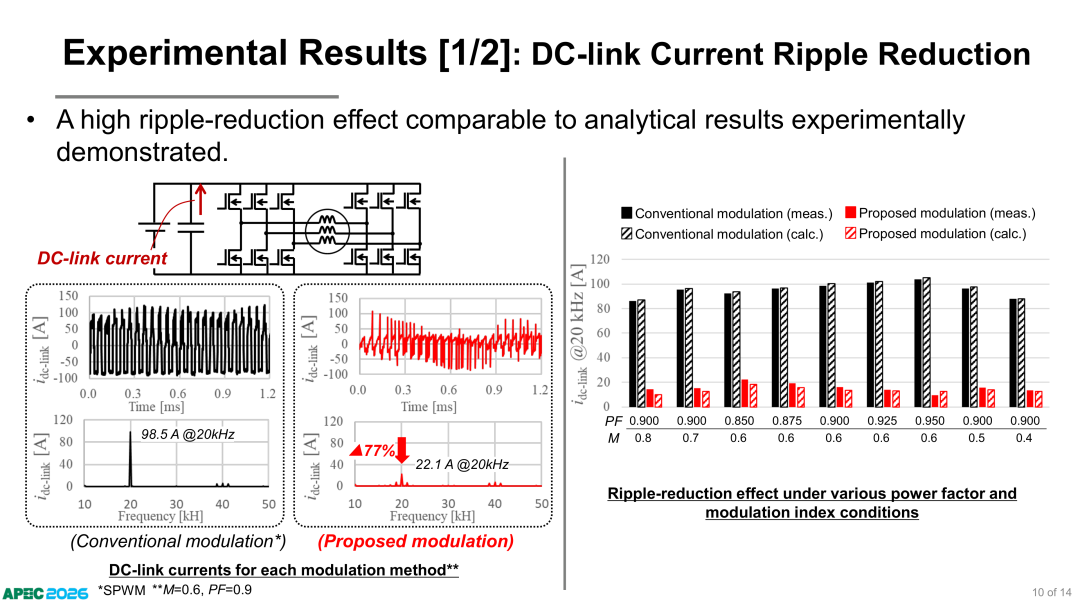

核心思路是：傳統SPWM調制在全橋逆變器中產生大量DC-link電流紋波（最壞工況達98.5A@20kHz），導致DC-link電容器必須做得很大才能承受紋波電流——而通過將一相的開關時序相對另外兩相進行精確偏移，DC-link電流紋波可以被削減至22.1A@20kHz，降幅達77%。
這意味著DC-link電容器的電流應力大幅降低，從而可以實現更小體積、更低成本的電容器選型，直接推動逆變器功率密度提升。
圖片來源：日產
二、從半橋到全橋：DC-link電流紋波為什么在全橋架構里變得更糟？

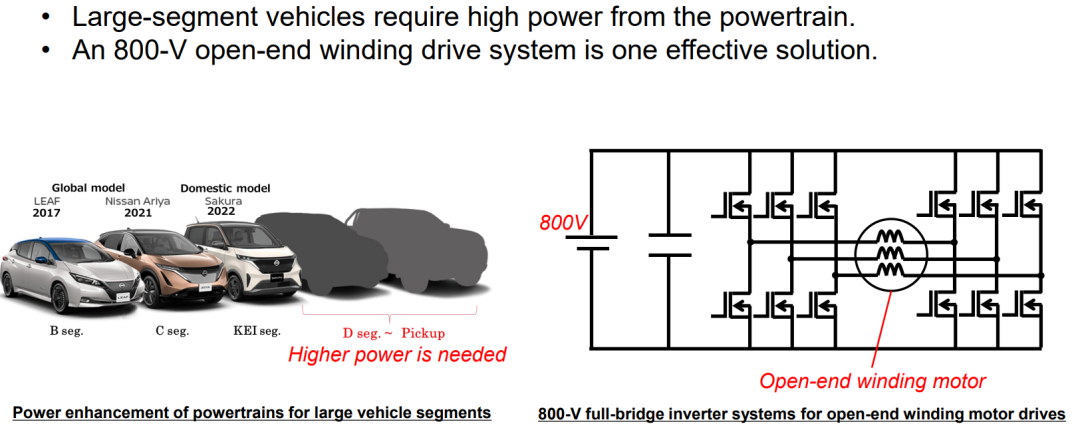

報告指出，大型電動車（如SUV、皮卡）需要更高的動力總成功率，而800V平臺是有效路徑之一。在800V系統中，開端繞組電機配合全橋逆變器（full-bridge inverter）成為主流架構。

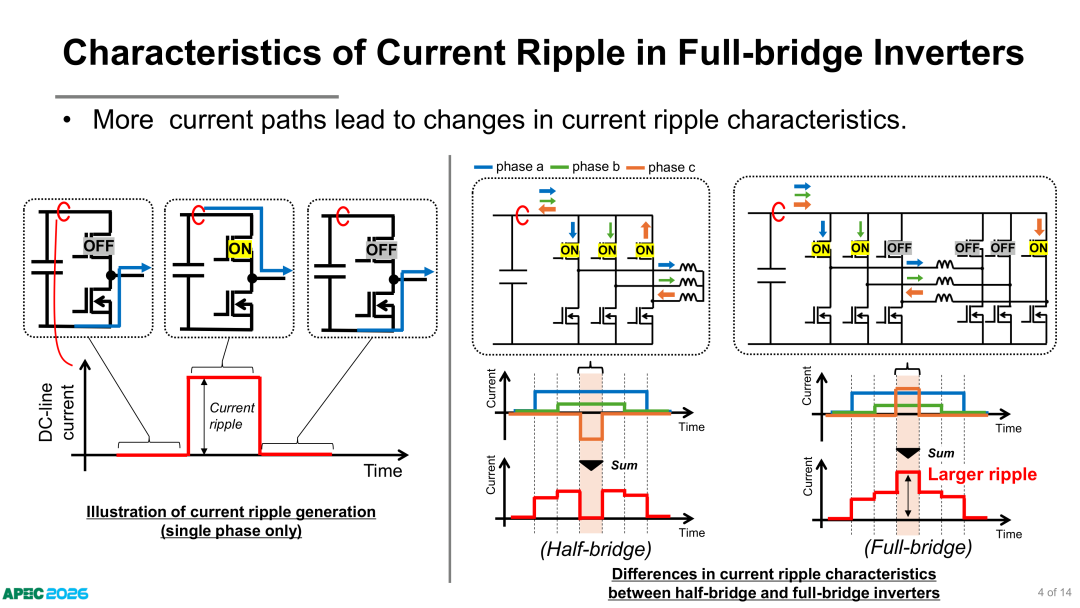

但全橋架構引入了一個新的結構性矛盾：相比傳統半橋（half-bridge），全橋逆變器有更多電流路徑，導致DC-link電流紋波特性完全不同。
也就是說，在全橋架構中，三相電流在DC-link側的疊加方式使得紋波幅值顯著增大——傳統SPWM調制下，最壞工況的DC-link電流紋波可達98.5A@20kHz。
這會導致一個工程現場的直接后果：DC-link電容器必須按照紋波電流的峰值來選型，而紋波電流越大，電容器的體積、成本和ESR損耗就越高。
報告給出的數據非常直觀：
? 半橋逆變器：電流路徑少，DC-link紋波相對可控
? 全橋逆變器：電流路徑多，三相紋波疊加后幅值倍增
? 共同痛點：傳統PWM方法（SPWM）未考慮全橋架構的紋波疊加效應
圖片來源：日產
三、相位偏移調制的本質：不是換拓撲，而是'微操作'開關時序
這是本段最關鍵的技術邏輯。過去，減少DC-link電流紋波的常見思路是：
? 增加DC-link電容容量
? 提高開關頻率
? 使用多級拓撲分散紋波
但現在，日產提出了一種完全不同的思路：
? 保持全橋拓撲不變
? 保持開關頻率不變（10kHz）

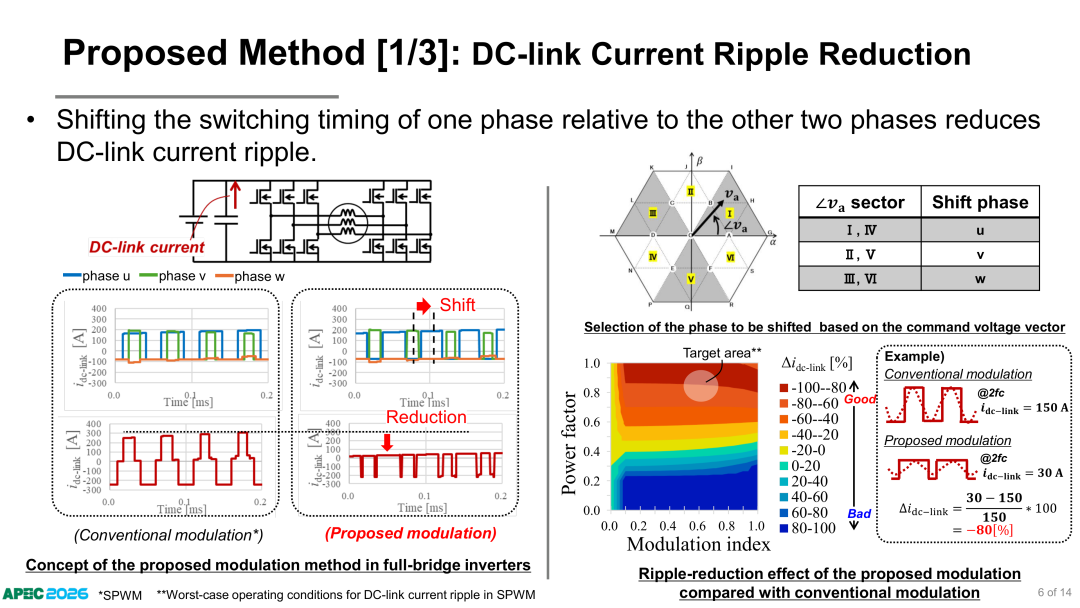

? 僅通過載波調制（carrier switching）將一相的開關時序相對另外兩相進行偏移
? 利用三相紋波的相位差實現破壞性干涉（destructive interference）
具體實現上，偏移相的選擇基于指令電壓矢量的扇區：
? 扇區Ⅰ、Ⅳ：偏移u相
? 扇區Ⅱ、Ⅴ：偏移v相
? 扇區Ⅲ、Ⅵ：偏移w相
這種方法僅通過載波發生器實現時序偏移，計算負載增加極小，且不會影響零序電流控制。
也就是說：相位偏移調制不是在做一個'新的逆變器'，而是在做一個'更聰明的調制器'——用軟件算法的微操作，解決硬件電容器的硬約束。
這意味著：逆變器功率密度的提升路徑，從'堆料'（更大電容、更高頻率）轉向了'算法優化'（更聰明的PWM策略）。
圖片來源：日產
? 有人可能會問：相位偏移雖然減少了DC-link紋波，但會不會引入額外的零序電壓，導致電機繞組中的零序電流增大，從而影響電機壽命或產生額外損耗？
? 答案是：報告明確分析了調制引入的零序電壓誤差。在提出的調制方法中，調制引起的零序電壓誤差（u0_mod_err）相比其他來源（死區效應u0_dt、反電動勢e0、交叉耦合電壓u0_id/u0_iq）極小，幾乎可以被忽略。因此，傳統的零序電流控制器完全可以繼續使用，不需要額外修改。
但這并不意味著：但這并不意味著所有工況下零序電流都沒有影響。在極低速或極弱磁區域，零序電壓的相對占比可能增大。相位偏移調制的真正優勢區域是中高速、中高調制指數的穩態運行工況——這正是電動車日常駕駛的主要工況。
四、核心矛盾：算法優化的天花板，在于'實時性'與'工況覆蓋率'的權衡
這是全文最關鍵的工程判斷。
目前產業已經開始圍繞DC-link紋波優化布局，包括：
? 薄膜電容器廠商：開發高紋波電流密度的新型薄膜電容
? 逆變器廠商：通過多級拓撲（NPC、T-type）分散紋波
? 學術機構：探索新型調制策略（SVM、DPWM）的紋波優化潛力
? OEM：相位偏移PWM，軟件-only方案
但問題在于：軟件優化雖然成本低，卻引入了一個新的系統性矛盾——算法必須在所有工況下都能實時計算最優偏移量，而電動車的工況變化極快（加速、減速、巡航、爬坡）。
這會導致：
? 實時性挑戰：載波周期內（100μs@10kHz）必須完成扇區判斷、偏移計算和載波更新
? 工況覆蓋率：報告僅驗證了M=0.6、PF=0.9的典型工況，全工況驗證數據缺失
? 標定復雜度：不同車型、不同電機參數需要獨立的偏移量標定
? 與現有控制器的兼容性：部分舊款逆變器的DSP算力可能不足以支持實時偏移計算
因此：相位偏移PWM的競賽已經從'能不能減少紋波'轉向'能不能在全工況、全車型平臺上實現毫秒級自適應偏移'。
圖片來源：日產
五、核心洞察：當逆變器功率密度逼近物理極限，'軟件定義調制'將成為下一代競爭主戰場
這里再重申下核心觀察：800V電機驅動系統的競爭邏輯正在從'誰的器件更先進'轉向'誰的調制更聰明'。
并且：
? 相位偏移不是'錦上添花'，而是800V全橋架構的'剛需'：當紋波電流達到98.5A，電容器尺寸已經成為功率密度的硬約束
? 軟件定義調制（Software-Defined Modulation）可能成為新范式：用算法替代硬件濾波，用智能替代堆料
? 從'單一最優調制'到'自適應調制'是下一步：根據工況實時選擇最優偏移策略
最終目標是：在800V平臺上，把逆變器的功率密度再提升一個數量級，讓DC-link電容器從'笨重的大塊頭'變成'精致的小零件'。
