前言

在《英飛凌Aurix2G TC3XX GETH模塊詳解》一文中我們?cè)敿?xì)介紹了TC3xx芯片GETH模塊的硬件原理，在《【車載以太網】Eth Stack Bringup》一文實現了Eth Stack的Bring up, 在《【車載以太網】AUTOSAR架構下EthTrcv實戰詳解》一文介紹基于RTL8211F的EthTrcv的實戰調試經驗，《【車載以太網】AUTOSAR架構下TC3xx芯片是如何將一幀ETH報文發送出去的》一文介紹了AUTOSAR架構下TC3xx芯片是如何將一幀ETH報文發送出去的。我們將繼續深入ETH Stack的各個模塊的詳細實現， 本文將詳細分析AUTOSAR架構下TC3xx芯片是如何將一幀ETH報文接收上來的。

AUTOSAR BSW: Vector Davinci

MCAL: EB Infineon

HW Platform: TC3xx

Debug Tool: UDE

正文

1.硬件原理

1.1.GETH接收中斷信號

我們的ETH使用中斷方式接收?qǐng)?bào)文。

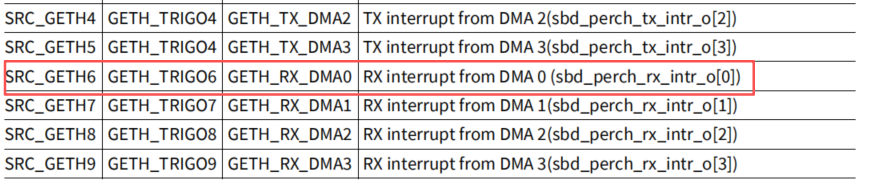

GETH總共可以產生10個中斷請求信號，我們使用SRC_GETH6（對應sbd_perch_rx_intr_o硬件事件）產生Rx中斷，對應中斷請求號為0x580 + 6 * 4 = 0x598。

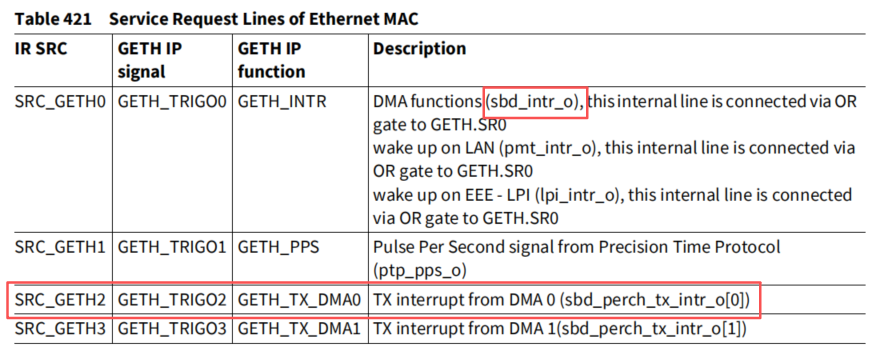

注意1：SRC_GETH0（對應sbd_intr_o硬件事件）也可以捕獲GETX Rx中斷。他們之間的關系如下圖所示。
