3W 是布線起點，不是脫離疊層與邊沿條件的保證書
把兩根線的中心距拉到三倍線寬，通常能減弱線間耦合，但它不是一個與疊層、邊沿速度和平行長度無關的固定安全值。真正的串擾判斷，要把線寬 W、參考平面距離 H、并行長度、受害線阻抗和信號邊沿一起看。
PCB 規則里最容易記住的，往往也是最容易被機械套用的。3W 原則就是典型：規則一設、DRC 一過，很多人就默認串擾問題已經結束。
可到了高速接口、長距離時鐘線或高阻節點上，同樣的 3W 間距，結果可能完全不同。問題不在于 3W 沒用，而在于它只是把“線間距”這個變量先控制住，并沒有替你回答所有電磁條件。
常見定義是：相鄰走線的中心距不小于三倍線寬 W。因為中心距包含了一根線寬，所以換成邊到邊間距時，數值并不是簡單再寫一個 3W。團隊在規則里如果不先統一“中心距”還是“邊到邊”，同一句 3W 就可能被兩個人畫成兩種幾何。

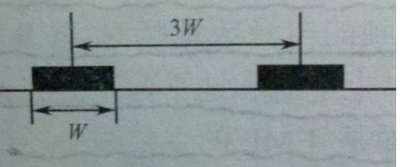

圖 1 3W 的常見幾何定義以走線中心距為基準
更關鍵的是，W 只是走線幾何的一部分。走線到參考平面的距離 H、銅厚、介質、相鄰層的走線方向，都會改變電場分布。把 W 寫進規則，不等于其他參數自動消失。
信號跳變時，侵害線周圍變化的電場和磁場會通過耦合電容、耦合電感影響旁邊的受害線。兩線越近、并行越長，彼此共享的場越多；距離拉開后，耦合通常會減弱。
如果走線離連續參考平面更近，更多電場會被約束在線與參考平面之間，橫向“伸向”鄰線的比例也會下降。所以，間距與參考平面距離必須放在同一張圖里理解。

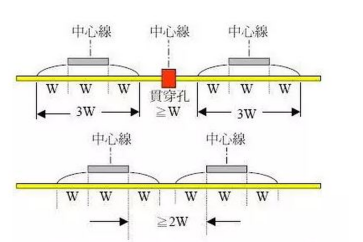

圖 2 3W 規則還要考慮差分對、過孔和相鄰走線的實際幾何
·邊沿更快：串擾更受上升／下降時間影響，而不是只看時鐘頻率。
·平行更長：短距離擦肩而過與長距離并排走線，耦合累積不同。
·H 更大：走線離參考平面越遠，場更容易向鄰線擴展。
·受害線更敏感：高阻輸入、復位、時鐘和模擬節點，對較小耦合也可能有反應。
·層間重疊：只檢查同層間距，可能漏掉上下相鄰層的長距離平行。

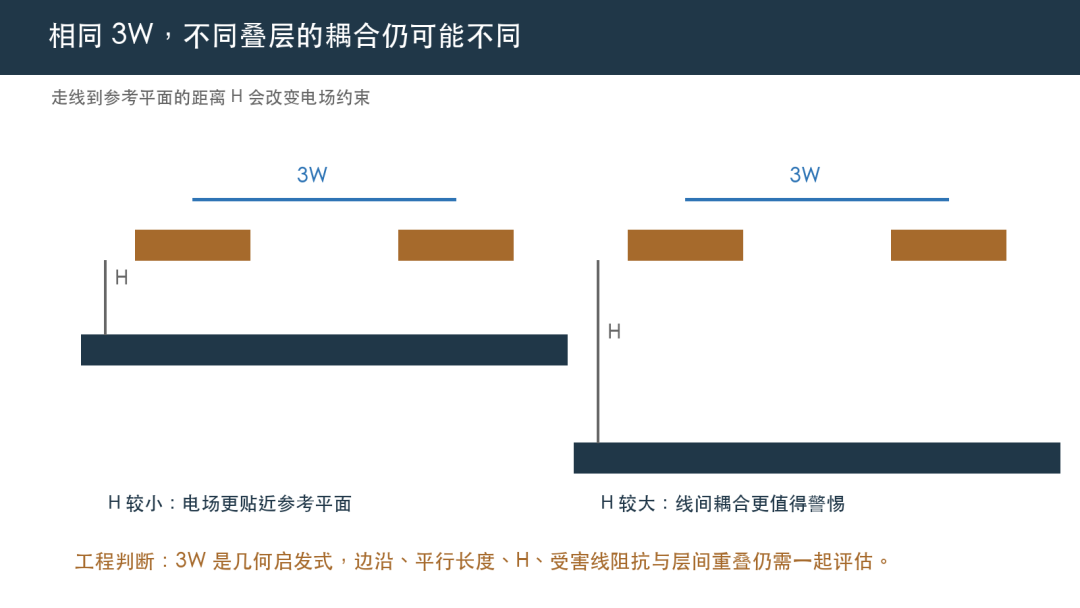

圖 3 相同 3W 在不同 H 條件下并不代表相同耦合
并不是整塊板所有網絡都要被強行拉成同一個間距。規則資源應優先給最可能成為侵害源、或最容易成為受害者的網絡。
·強侵害源：邊沿快、擺幅大、重復翻轉的時鐘、開關控制與高速單端網絡。
·敏感受害線：復位、使能、高阻模擬輸入、參考電壓和低噪聲采樣節點。
·長距離并行線：兩線耦合長度越長，越需要把間距與層向一起審查。
·差分對外部：對內耦合是差分結構的一部分，但整對與其他網絡仍需要隔離。

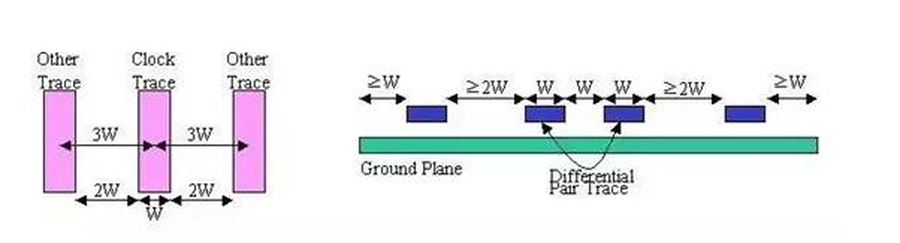

圖 4 時鐘、差分對與其他走線的間距應分角色設置
1.先按邊沿速度與接收端敏感度給網絡分級，不要按“數字／模擬”兩個大類粗分。
2.確認每個信號層到參考平面的距離 H，并檢查參考平面是否連續。
3.明確規則使用中心距還是邊到邊間距，避免團隊口徑不一致。
4.同時限制最長并行耦合長度，尤其關注同層和相鄰層。
5.對時鐘、復位、高阻節點與高速單端線設置更高優先級。
6.關鍵鏈路結合場求解、串擾仿真或板級測量驗證，不把 DRC 通過當作結論。
·誤區一：把 3W 當成任何疊層、任何邊沿都適用的固定安全距離。
·誤區二：只看同層線距，不看上下層重疊和平行長度。
·誤區三：所有網絡一刀切，導致關鍵線沒有空間，普通低速線卻占滿通道。
·誤區四：引用固定“串擾降低百分比”，卻不說明模型、疊層、端接和測量邊界。
工程判斷：3W 是一個便于布線起步的幾何啟發式，不是串擾免檢線。真正可交付的規則，必須把 W、H、邊沿、并行長度和網絡敏感度一起定義。
下次看到“3W 已滿足”，先別急著在評審表上打勾。再問一句：這根線離參考平面多遠、和誰并行了多長、受害端到底有多敏感？
能回答這些問題，3W 才是一條有邊界的工程規則；答不出來，它就只是一串容易記住的數字。
