焊盤與大面積銅皮實心直連時，熱量會迅速擴散到整片銅面，焊點更難同時達到合適溫度。熱焊盤用幾條受控輻條連接銅皮，核心作用是限制導熱路徑，讓焊接窗口更容易控制。
有些焊盤在原理圖上連接正確，DRC也沒有報錯，但手焊時總覺得吃錫慢，回流后還可能出現局部潤濕不足。把同一器件換到沒有大銅皮的位置，現象又輕了。
本文只解釋一個問題：為什么焊盤直接連著整片銅，反而會讓焊接更困難。

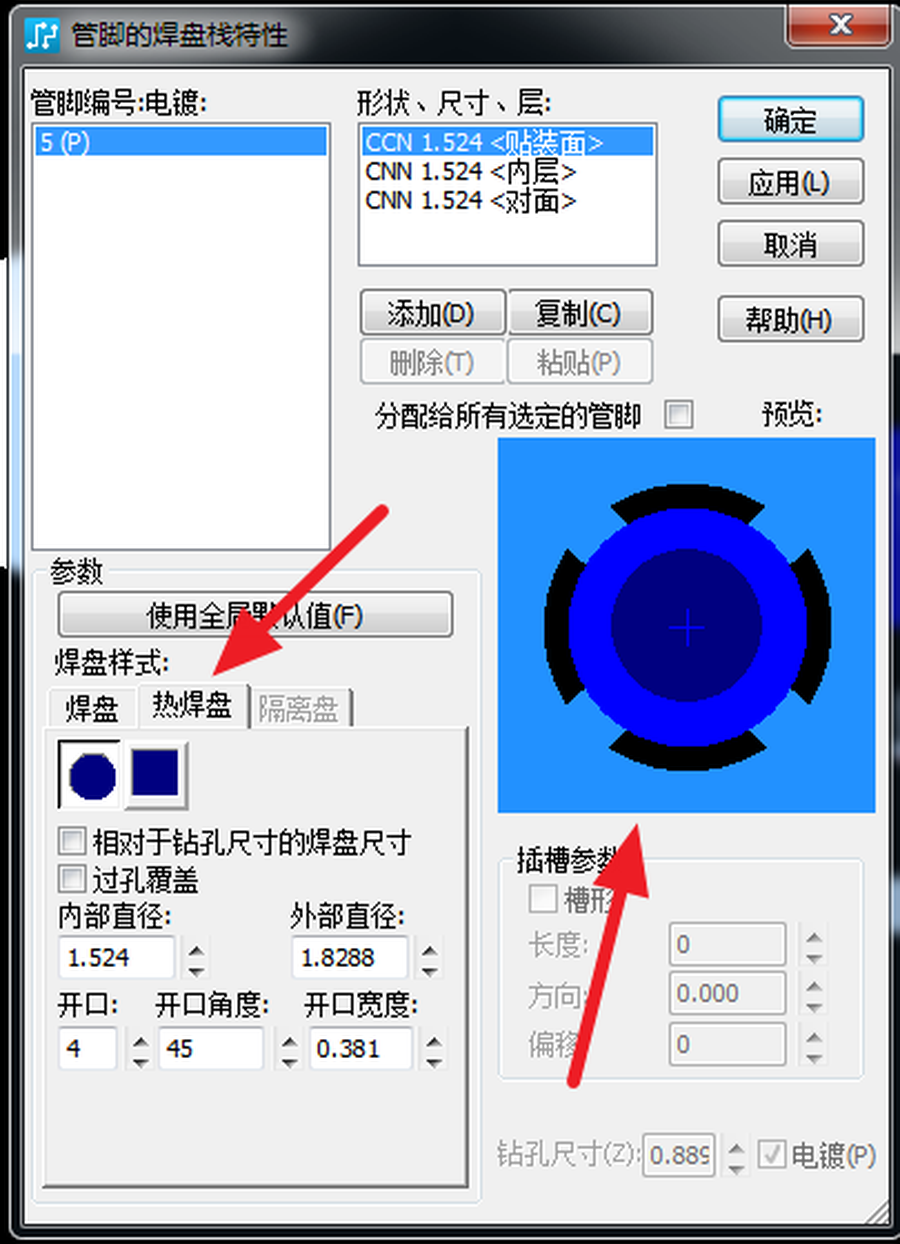

圖 1 熱焊盤通過輻條與銅皮連接
熱焊盤也叫Thermal Relief。它不是斷開焊盤，而是在焊盤和大銅面之間保留幾條窄銅輻條。電氣網絡仍然連通，只是熱量不再從整個圓周同時涌向銅皮。
如果用實心連接，焊盤周圍幾乎都是寬銅。烙鐵或回流焊提供的熱量會快速分散，焊盤升溫速度就可能落后于普通小焊盤。
銅的導熱能力很強。連接路徑越寬、銅面積越大，焊盤就越像接在一塊散熱片上。此時繼續加熱雖然可能讓焊錫融化，卻也會把更多熱量傳到周圍板材和器件。

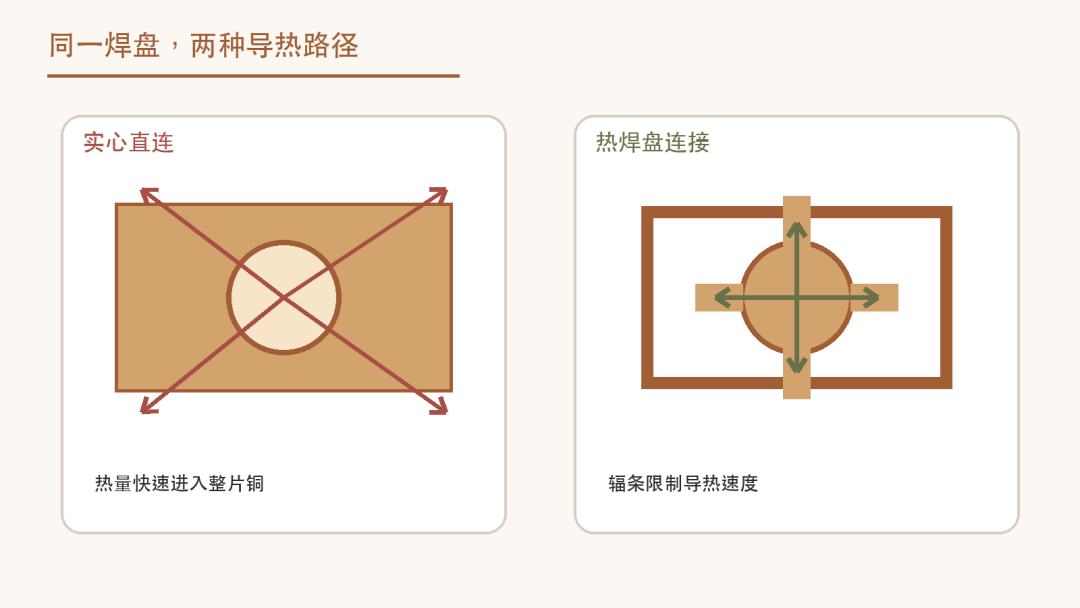

圖 2 實心連接與熱焊盤的導熱路徑對比
熱焊盤把導熱通道收窄后，焊盤更容易先進入可焊溫度范圍。它解決的是焊接過程中的熱平衡，不是用一個圖形替代所有工藝判斷。
·焊接需求：輻條過寬，散熱仍然太快。
·載流需求：輻條過窄，電源或地焊盤的電流通道可能不足。
·制造能力：輻條寬度、間隙和阻焊開窗要與板廠及裝配工藝匹配。

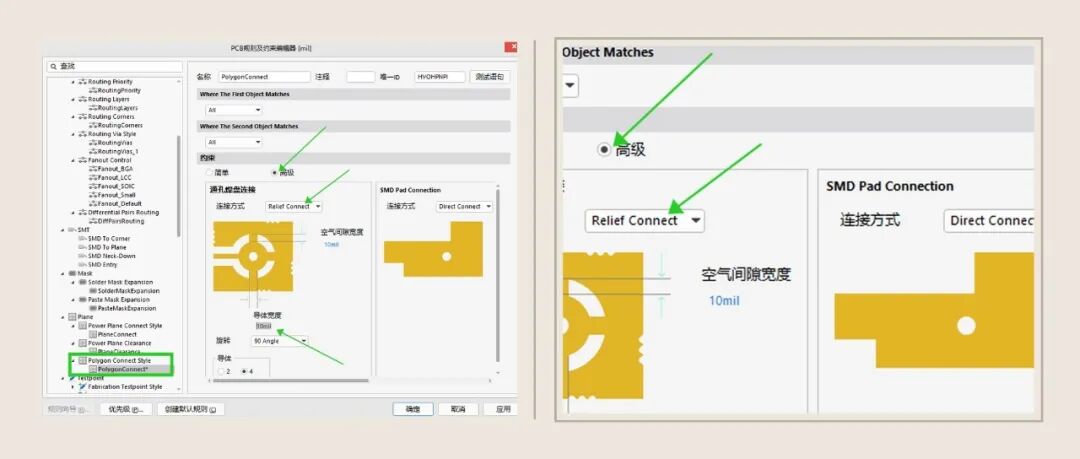

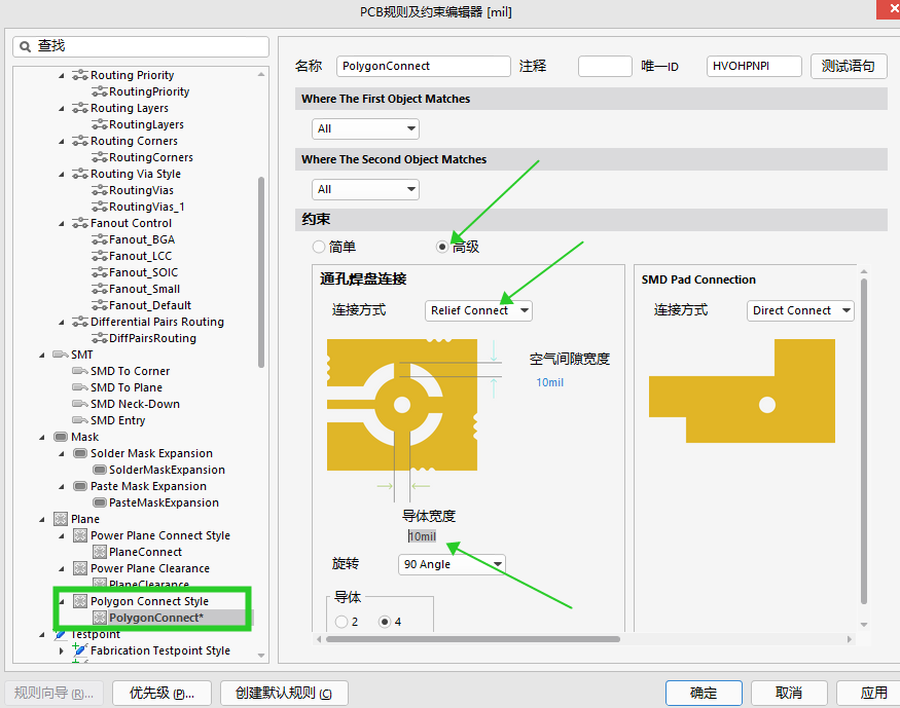

圖 3 PolygonConnect中可設置花焊盤連接與導體寬度
因此，連接方式只是入口。真正要評審的是輻條數量、寬度、銅厚、持續電流和焊接方式能否同時滿足。

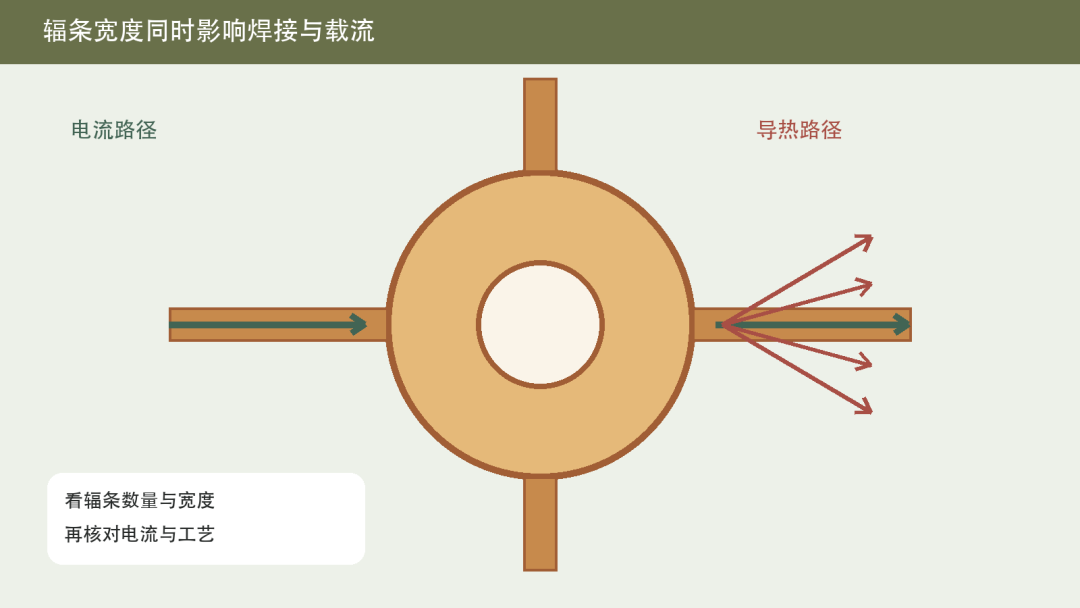

圖 4 熱焊盤輻條同時承擔電流與導熱路徑
1.找出直接連大銅面的難焊焊盤，確認它現在是實心連接還是熱焊盤連接。
2.選一個同類焊盤改為熱焊盤，其余銅厚、開窗和焊接條件保持不變。
3.比較兩者的潤濕、返修加熱時間和焊點外觀，再核對輻條的載流余量。
熱焊盤改善的是局部升溫條件，輻條仍是電流通道。對于電源、地或大電流焊盤，完成焊接對照后，還要按銅厚、輻條寬度和持續電流復核壓降與溫升。
工程判斷：大銅面焊盤難焊時，先檢查導熱路徑。熱焊盤的價值是把焊接熱量留在焊點附近，但輻條仍要滿足電流和制造要求。
大銅面焊盤既要看網絡，也要看導熱路徑。
你用的是實心連接還是熱焊盤，輻條寬度按什么確定？
同板只有部分大銅面焊盤難焊時，先對比連接方式、輻條寬度和銅面積。
