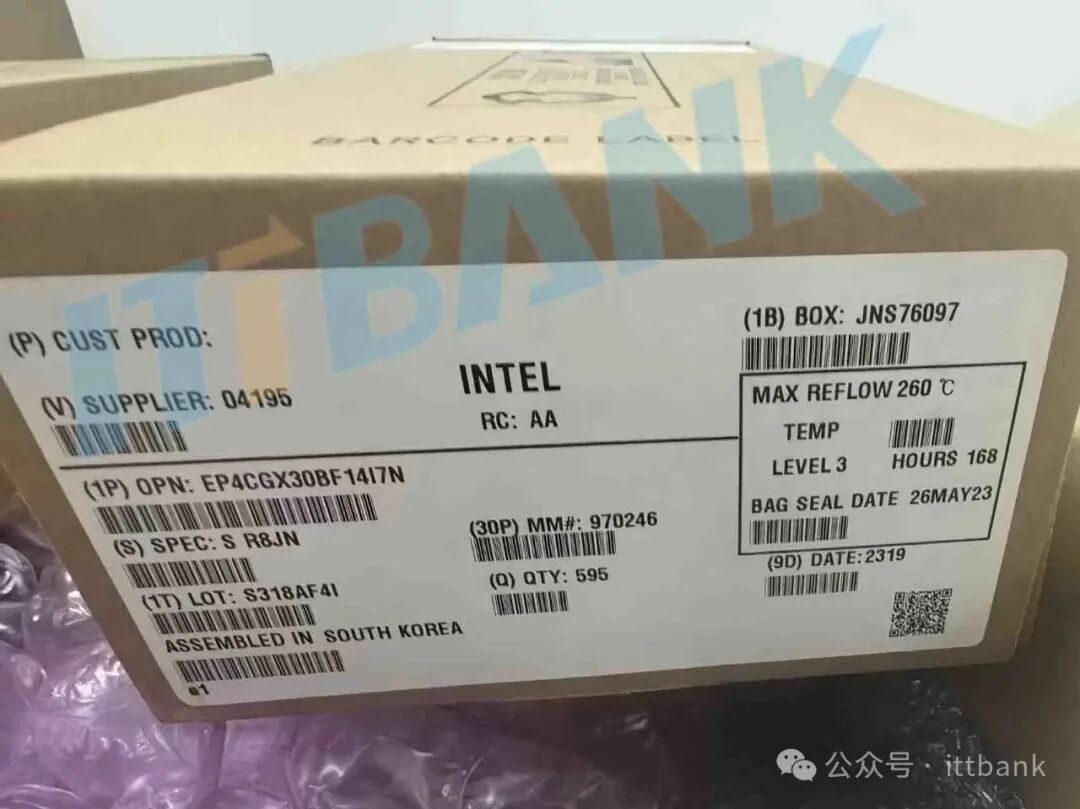

Intel（原 Altera）EP4CGX30BF-14I7N

一、型號分段釋義

EP4CGX30 BF14 I7 N

1. EP4CGX30：Cyclone IV GX 系列，約 30K 邏輯單元 FPGA
2. BF14：FBGA 封裝，芯片尺寸 14×14mm，引腳總數 169
3. I：工業級溫度規格
4. 7：速度等級 7（中等速度，平衡功耗與時序）
5. N：無鉛環保 RoHS 合規

廠商：Intel（原 Altera），工藝：60nm 低功耗工藝

二、核心硬件資源

1. 邏輯與 DSP

• 邏輯單元 LE：29440
• LAB 邏輯陣列塊：1840 個
• DSP 乘法器塊：80 個（18bit×18bit 硬件乘法器，適合濾波、FFT、圖像運算）
• PLL 鎖相環：4 個，支持多時鐘倍頻、移相、差分時鐘輸出

2. 片內存儲

• M9K 塊 RAM 總容量：1.08 Mbit
• 可配置：單口 RAM、雙口 RAM、FIFO、移位寄存器

3. 高速 SERDES 收發器（GX 系列核心優勢）

• 通道數量：4 路高速串行收發通道
• 單通道最高速率：3.125Gbps
• 內置 8B/10B 編解碼硬核，原生支持協議：PCIe Gen1、千兆以太網、SATA、Serial RapidIO、光纖通信等

4. IO 資源

• 可用通用 IO：72 個
• 支持電平標準：LVCMOS、LVTTL、LVDS、SSTL、HSTL、差分 LVDS
• 可外接 DDR/DDR2 同步內存
• 差分 LVDS 通道：最多 28 對

三、電氣與溫度參數

1. 內核電壓：1.16V ~ 1.24V
2. IO 電壓：支持 1.2V~3.3V 多檔
3. 溫度規格（I = 工業級）：
• 環境溫度：-40℃ ~ +85℃
• 芯片結溫 TJ 上限：100℃
4.

5. 封裝：FBGA-169（14×14mm），標準托盤出貨
6. 功耗：整體低功耗，典型整機功耗＜1.5W

四、開發軟件

1. 綜合編譯工具：Quartus II 13.0 / Quartus Prime Standard（不支持 Pro 版）
2. 仿真工具：ModelSim-Altera、Questa
3. 配置方式：JTAG 在線調試、SPI Flash 離線固化程序

五、典型應用場景

1. 工業控制：運動控制卡、工業以太網網關、多路數據采集
2. 高速通信：千兆光纖轉換板、PCIe 數據采集卡、協議轉換橋
3. 圖像視覺：小型圖像處理、Camera Link 接口、高清視頻緩存
4. 測試測量、醫療設備、嵌入式高速數據記錄儀
