負電源去掉后，交流信號需要新的上下擺動空間

雙電源電路讓信號圍繞0V上下擺動。改成單電源后，0V已經是供電下限，負半周沒有空間。中點偏置就是先把信號抬到電源中間附近，讓它還能向上、向下變化。

把運放的負電源腳從負電壓改接GND，電路可以上電，輸出卻貼在地附近，或只剩上半邊。放大倍數沒改，問題出在信號的站位。

這篇只講一個動作：為什么改單電源時，輸入和反饋參考點要一起搬到中點偏置。

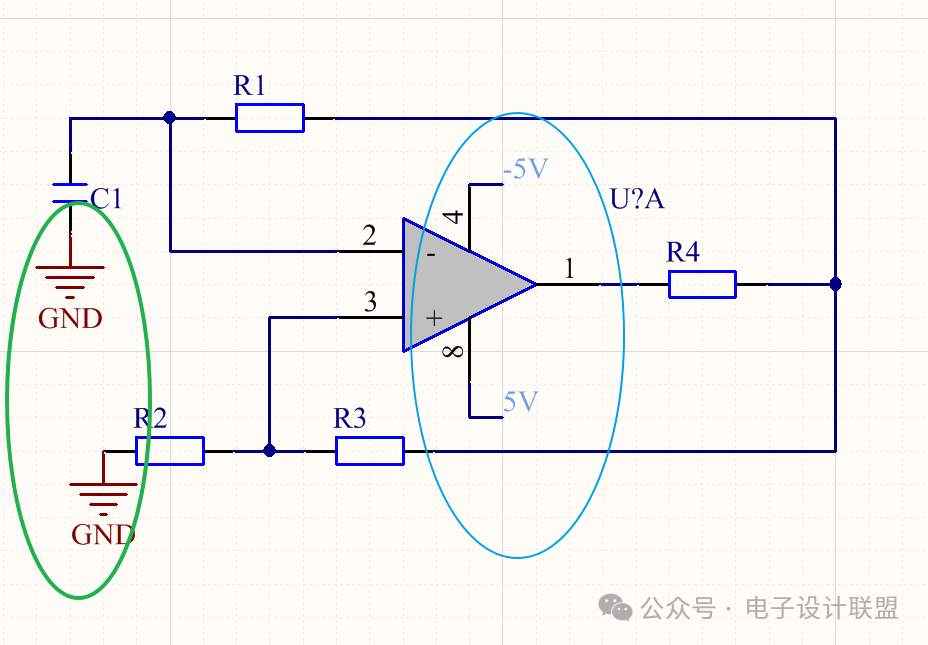

雙電源時，0V正好在信號中間

例如運放使用正、負電源，0V離上下電源軌都有距離。交流信號圍繞0V變化，正半周和負半周都有位置。

改成0V到VCC供電后，0V變成了最低電位。信號若還圍繞0V擺動，負半周就會撞到供電邊界。

中點偏置給交流信號騰出兩邊空間

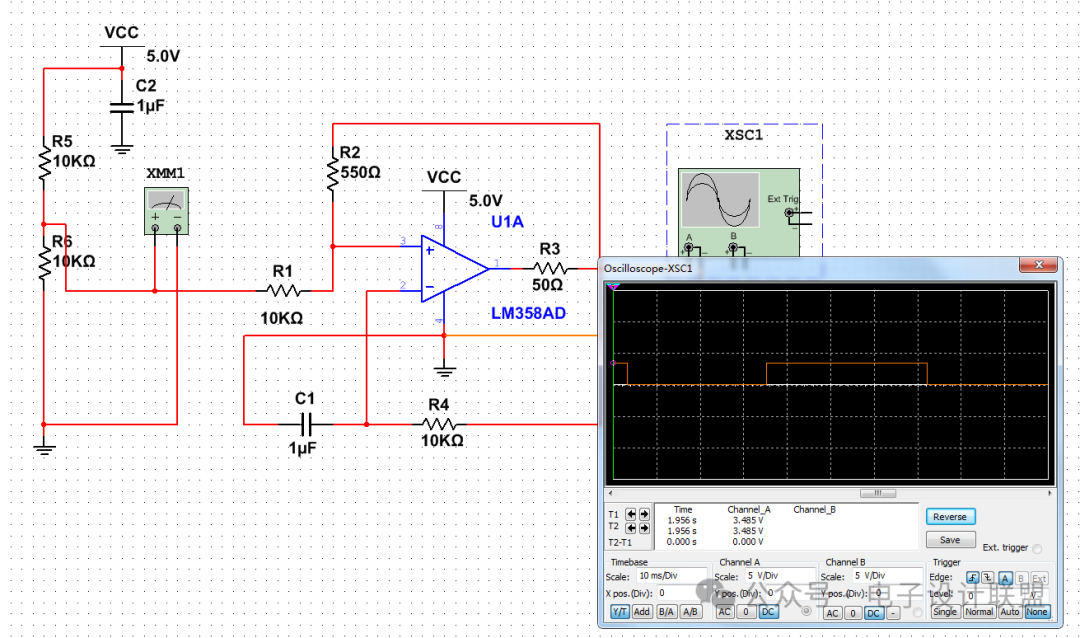

兩只電阻可以先分出一個中點電壓，常寫成VBIAS。它相當于新的信號地：沒有交流輸入時，運放輸入和輸出先停在這里。

交流信號再疊加到VBIAS上，便能在單電源范圍內向上、向下擺動。

輸入、反饋和后級要認同同一個參考點

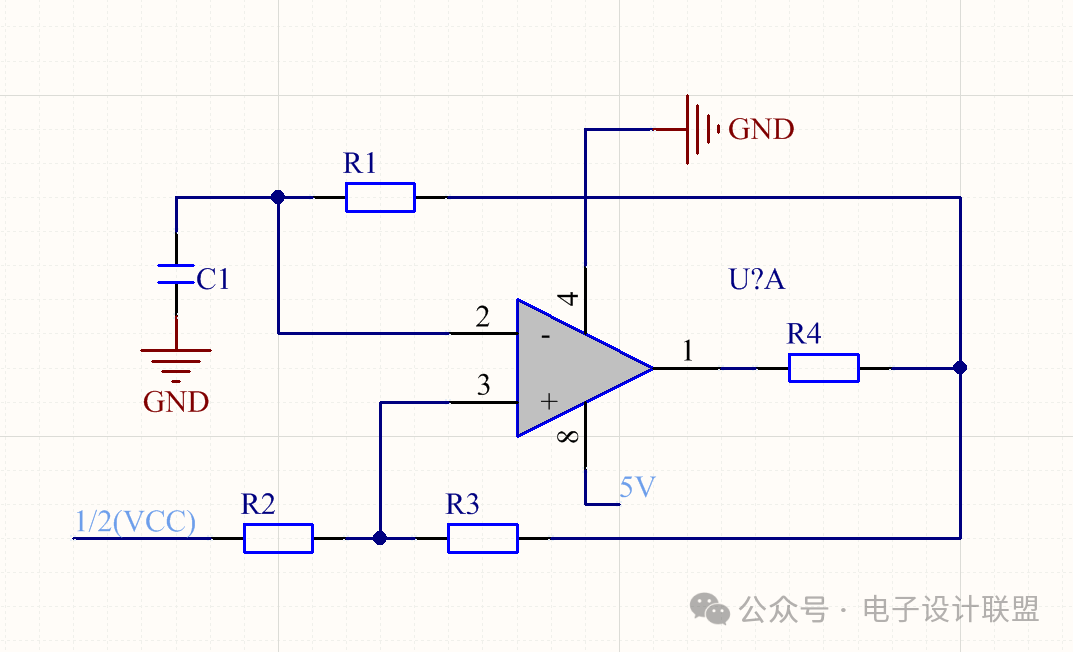

·輸入端：耦合后的信號要被拉到VBIAS。

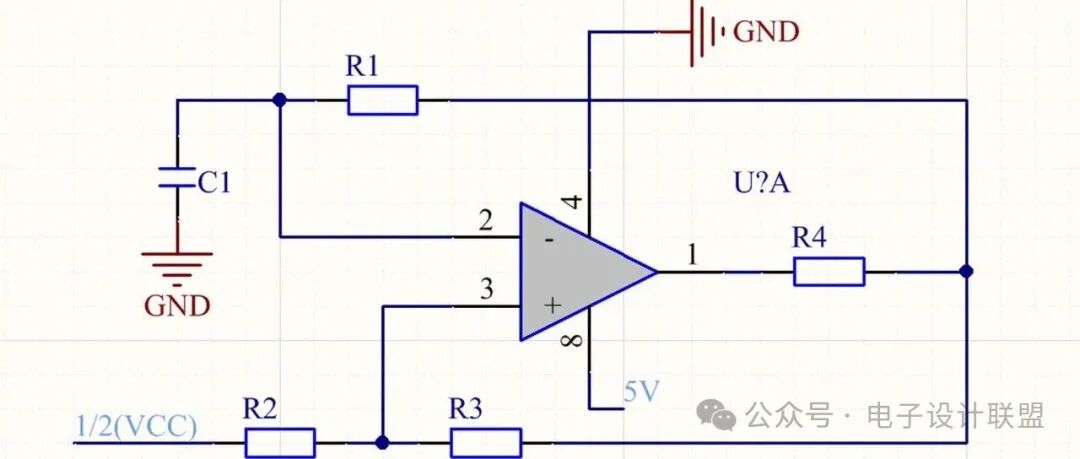

·反饋端：反饋網絡的參考端也要回到VBIAS。

·后級：若后級仍以GND為參考，要決定是否隔直或重新偏置。

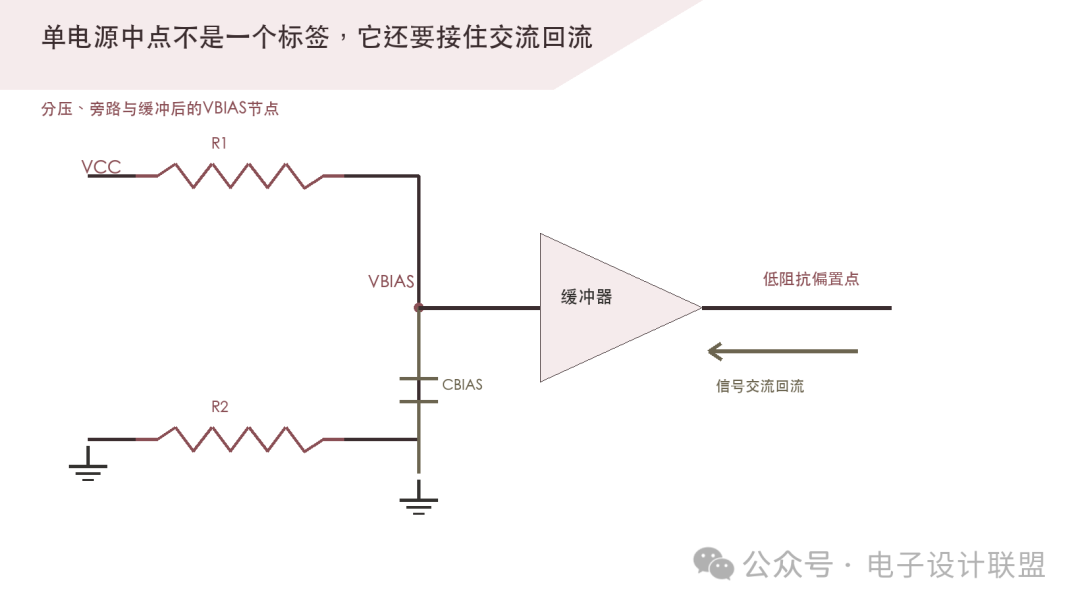

如果VBIAS只靠很大的分壓電阻，反饋電流或負載電流可能把它拉動。旁路電容可以讓這個點在交流上更穩，負載較重時還可能需要緩沖。

最后只核對兩道器件邊界

1.查輸入共模范圍，確認VBIAS加上信號峰值后仍在允許區間。

2.查輸出擺幅，確認輸出不會碰到上、下電源軌。

先把工作點放對，再計算放大倍數

雙電源改單電源，本質是給信號換一個直流站位。中點偏置確定后，再檢查共模范圍和輸出擺幅。
