最近這幾年，為了搞AI，全球都在瘋狂夯算力。
GPU一卡難求，英偉達市值飆漲，各家大廠都在瘋狂囤貨、搶產能。一些芯片新勢力也在趁機崛起，試圖分一杯羹。
在夯算力的同時，大家逐漸發現一個問題——隨著芯片制程逐漸逼近物理極限，摩爾定律正在走向失效。芯片的功耗越來越高、散熱越來越大，成本也變得難以承受。
傳統芯片的性能提升，已經走進了死胡同。接下來，我們?cè)撊绾蚊鎸?duì)仍在日益膨脹的算力黑洞？有沒有一種新的技術路徑，能打破這個困局？
目前來看，最有希望破局的，正是我們非常熟悉的另一位老朋友——光。以光子為核心的光計算技術，正以其獨特的優勢，為我們打開一扇通往新世界的大門。
想要讀懂光計算的價值，首先要搞明白，我們用了數十年的電計算體系，到底出了什么問題。
不管是CPU，還是GPU、NPU，所有傳統芯片，本質都是依靠電子運動完成邏輯計算。
大家都知道，傳統計算芯片是由無數個半導體晶體管組成的。晶體管，說白了，就是一個微型開關。當電流通過時，它代表“1”；斷開時，則代表“0”。

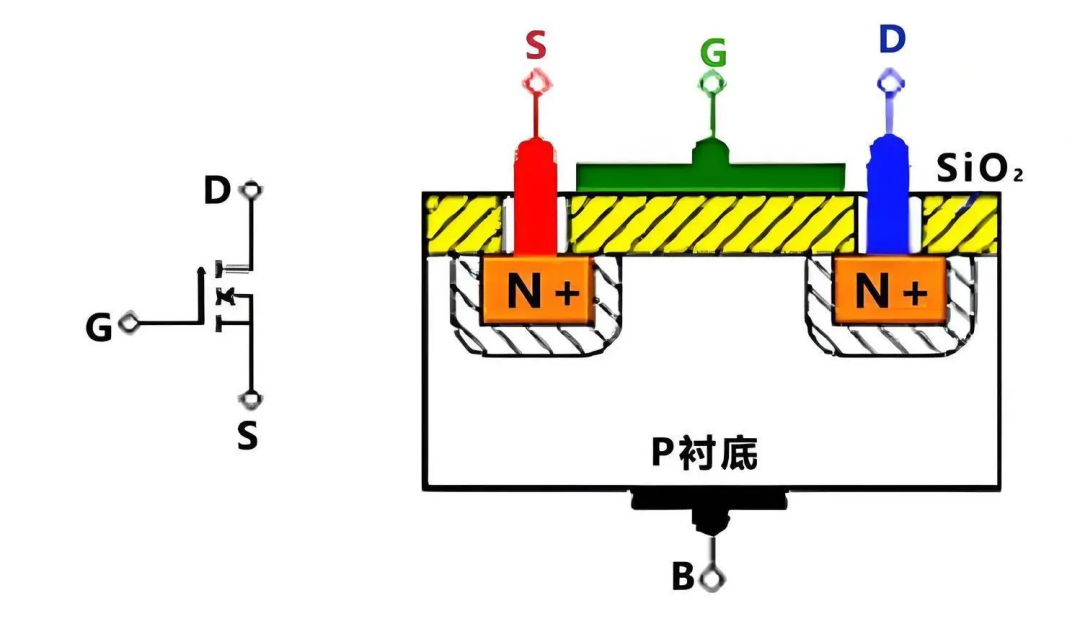

晶體管（MOS管）示例

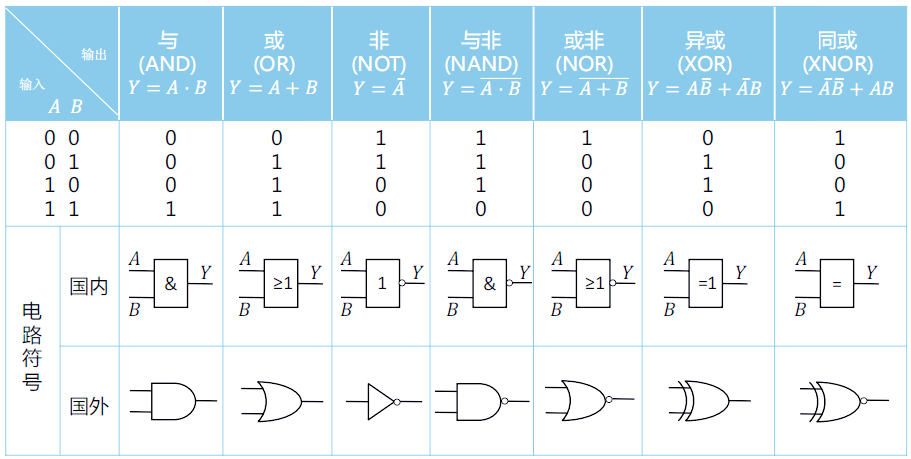

通過控制晶體管的通斷、電子的流動，可以表達和記錄0和1，可以實現二進制的加減乘除、邏輯判斷。海量的邏輯計算疊加，就能夠完成各類復雜的數據處理任務。
這套經典的計算架構，從上世紀40年代誕生至今，支撐了整個信息時代的高速發展，也撐起了AI浪潮的上半場。

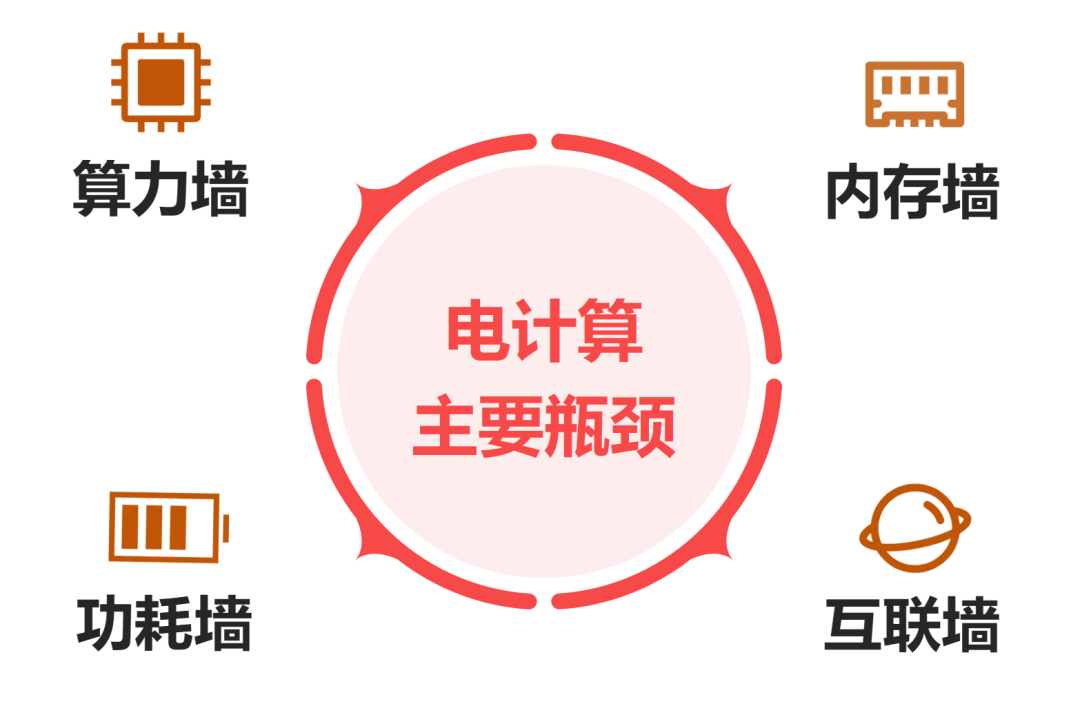

時至今日，這套架構已經觸碰到了天花板，面臨著一系列難以逾越的物理瓶頸：
真空中光速是3×10^8 m/s。半導體里電子實際漂移運動速度遠小于光速。常溫硅半導體常規工作電場下，電子漂移速度僅10^3～10^5 m/s。
根據中學物理知識，外加電壓，會形成電場。電子順著電場緩慢定向移動，就是我們常說的載流遷移速度。電場越弱，速度越低。
電子行進途中，不斷撞擊硅晶格原子、雜質原子，定向運動頻繁被打斷、折返，宏觀定向行進速率就上不去。
大家需要注意，芯片電信號傳播速度≠電子跑動速度。在有線金屬介質通信中，電信號的速度由導體周圍介質的磁導率和介電常數決定。在銅線中，這個速度約為光速的77%（每秒23萬公里）。
但實際上，CPU、射頻芯片的信號延遲，由電場傳播時延決定，而非電子漂移速度。
以水管舉例：我們打開水龍頭，能夠瞬間出水，不是水管源頭的水瞬間到了末端出口，而是水壓（電場）瞬間傳遍整條管道。在水壓的影響下，水管中每一部分的水分子（電子），只是緩慢向前挪動。
原理沒看懂也沒關系，反正記住一點——芯片中電信號的速度，其實并沒有我們想象中那么快。信號慢，就意味著延遲高、效率低。
大家都知道電阻。所謂電阻，就是電子在導體中定向移動時，與晶格原子發生碰撞，將動能轉化為晶格振動，從而產生焦耳熱（熱能）。
電子運動必然產生電阻，有電阻就會發熱、損耗能量。這是無法改變的物理特性。
隨著芯片的晶體管密度不斷逼近物理極限，這種“發熱”已從單純的能量損耗，演變?yōu)樽璧K算力進一步躍升的“熱墻”。
功耗不僅會限制芯片的算力提升，也會帶來巨大的成本壓力（電力消耗、散熱成本）。
傳統算力升級的核心邏輯，就是堆疊晶體管、堆砌芯片。
但芯片的物理面積有限，晶體管不可能無限堆疊。
越是高密度集成，布線難度、散熱壓力、信號干擾就越大，算力提升的邊際效應持續遞減。
總而言之，隨著芯片制程不斷縮小，電子遷移的延遲、能量損失、功耗激增、信號串?dāng)_、隧穿效應、趨膚效應等問題愈發嚴重。
依靠電子的傳統計算架構，已經無法應對AI時代的算力需求。整個行業都急需一套全新的計算范式，打破桎梏。而光計算，就是目前最靠譜的破局之路。
█ 光計算，到底是什么？
顧名思義，光計算，就是用“光子”來完成運算。
業界對光計算是這么定義的：光計算，是一種以光子為信息載體，通過光學器件（如激光器、調制器、探測器、光波導等）實現數據計算、存儲、傳輸與處理的新型計算范式。
說到光，大家第一反應往往是光通信。近幾十年來，光通信技術的發展有目共睹。人類之所以將光用于通信，正是因?yàn)楣庾觽鬏斢兄娮觽鬏旊y以比擬的優勢。
光速是目前已知的最快傳輸速度，光子傳播幾乎無電阻、無發熱、無損耗，且多束光線可以在同一空間、同一通道并行傳輸、互不干擾。
光在通信領域的表現非常出色，所以，就有專家想到，是否可以將光用于計算。

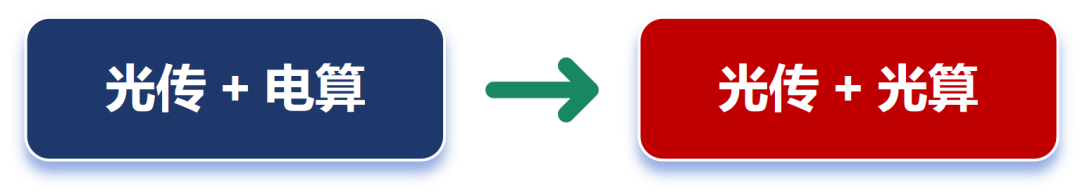

我們目前的算力體系，是“光傳電算”，數據傳輸靠光，數據計算處理靠電。光計算，就是數據計算處理（包括存儲）也靠光，實現“光傳光算”。這是真正的全光化，是一種“終極形態”。

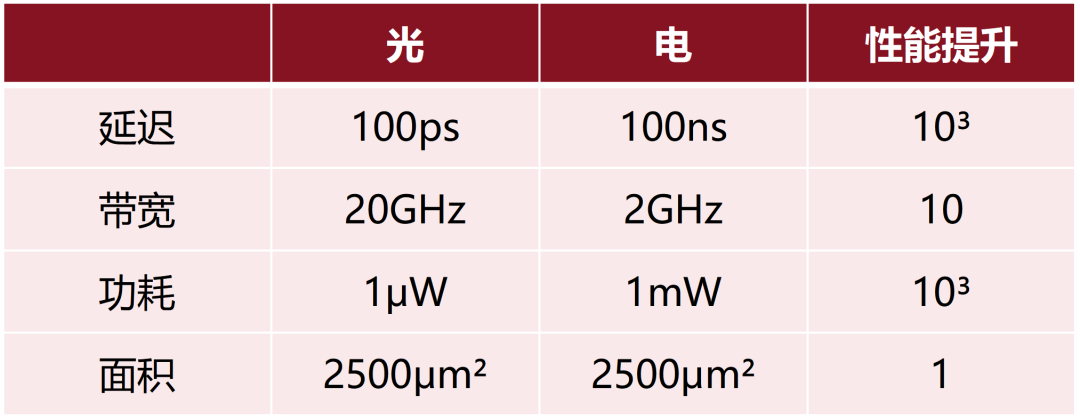

對比傳統硅基電子計算，光計算的優勢主要體現在四個方面：
· 速度極致提升
電子傳輸速度受介質限制，而光速是宇宙級的速度上限。光計算的運算速度，相比傳統芯片可以提升數百甚至上千倍。
電子計算最大的浪費就是電阻發熱，而光子傳輸損耗極低。同等算力下，光計算的功耗僅為傳統芯片的幾十分之一甚至百分之一。這可以大幅降低算力成本。
電信號傳輸容易相互干擾、串?dāng)_，所以電子芯片的并行運算能力有限。
而光可以實現多波長、多通道并行傳輸，不同光路、不同波長的光信號互不干擾。單顆光計算芯片，就能實現海量數據的同步并行運算，算力密度遠超傳統電芯片。
電子芯片容易受電磁干擾影響，高溫、復雜環境下性能會大幅下降。
而光信號不受電磁干擾，在極端環境下依然可以穩定工作，適配軍工、航天、自動駕駛等高端場景。
█ 光計算，究竟如何實現？
光計算的底層原理，關鍵在于如何表達0和1。
計算機的底層數據只有0和1，電計算是用電信號的高低電平代表0、1。而光計算，是用光的亮滅、強弱、相位變化來承載0、1數據，實現二進制運算。晶體管的PN結、空穴、柵極電壓那套邏輯，在光計算里不復存在。
光計算，以光子為信息載體，利用光的傳播、干涉、衍射、諧振、疊加等光學現象，表達0和1，進而實現邏輯計算功能。

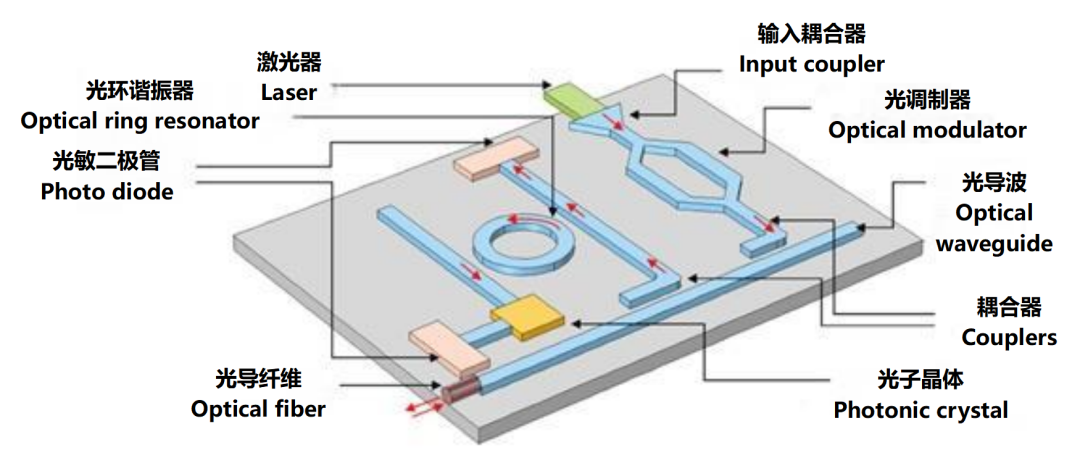

光芯片其實和光通信領域的硅光（集成光路，photonic integrated circuit，簡稱PIC）概念是一回事。在一個芯片上，集成幾百個光器件（如激光器、調制器、波導和探測器等），形成完整的光路系統。
例如，激光器輸出的光，遇到調制器，會根據輸入的數據調整光的強弱：高光強對應“1”，低光強對應“0”。

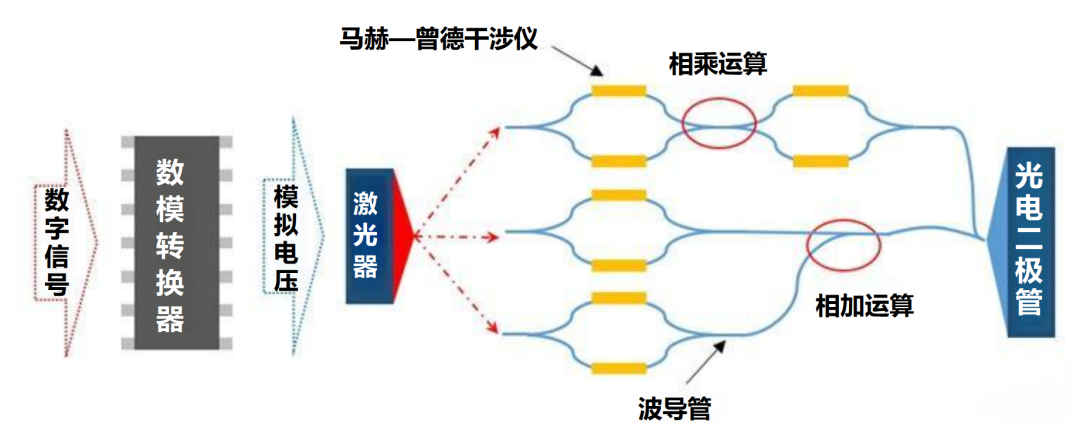

之后，光子會通過預先設計好的計算陣列。以MZI（馬赫-曾德?tīng)柛缮嫫鳎┘夹g(shù)路線為例，陣列的關鍵基礎計算單元就是MZI（馬赫-曾德?tīng)柛缮嫫鳎彩窍辔徽{(diào)整器。光的相位不一樣，每一部分的相位調整不同。不同相位的信號組合，會導致相長或相消干涉，從而改變光的強度。這就實現了矩陣計算的效果。
經過干涉后的光信號，攜帶了計算結果。最終，由探測器接收光信號，轉換輸出計算結果。
答案顯然是否定的。
傳統電計算擁有將近百年的發展歷史，整個軟硬件生態根深蒂固，絕對不可能一朝一夕就被全面替換。光計算的很多技術都仍處于實驗室驗證階段，距離大規模商業化落地也有很長的路要走。
所以，目前業界普遍認為：光計算當下的主要任務，不是全面替代電計算，而是先融入電計算的現有體系，實現光電混合計算，未來再考慮全光化。

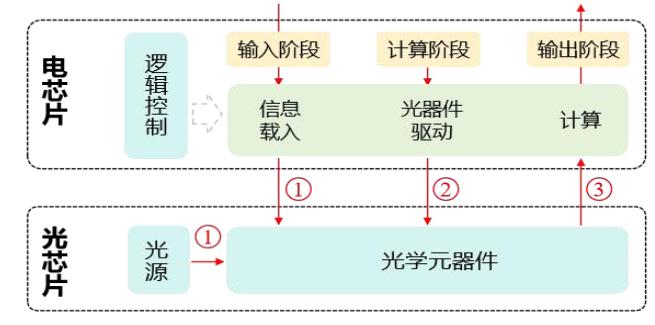

光電融合示意圖（來源：面向新型智算的光計算白皮書2025）
事實上，當下的光計算，重點針對的場景，就是AI大模型訓練與推理中的大規模矩陣運算。
光計算的并行計算優勢，非常適合處理矩陣乘法、卷積、乘加計算等線性代數密集型任務，能以極低的能耗實現算力的指數級躍升。
業界正在致力于打造一個光電混合AI集群系統。
其中，控制邏輯與任務調度、存儲與數據管理、高精度通用計算、復雜分支計算這類任務，繼續采用電計算。而AI矩陣運算、并行浮點運算、圖像算力、信號處理這類重復性高、并行度高的任務，則采用光計算。
這樣的話，能夠發揮兩者各自的優勢，取長補短、協同工作，構建出速度更快、功耗更低、成本更優、穩定性更強的新一代算力架構。
值得一提的是，光計算可以更好地與光通信結合。這也非常重要。
目前AI集群基本上都在走全光互聯路線。華為等廠商采用的是光互連。雖然英偉達還在用電互連（銅連接），但也在積極擁抱光互連。
這幾年非常火爆的NPO/CPO/LPO/XPO技術，還有I/O、OCS技術，都是為了解決電互連在帶寬和功耗上的瓶頸而推出的光通信技術。這些都為光計算與光通信的無縫融合鋪平了道路。光通信的技術研究，其實也服務于光計算。
光計算是一個非常具有商業價值和戰略前景的領域。全球科技巨頭和頂尖科研機構，都在加速布局，試圖在這一領域搶占先機。
從技術和工藝的角度來說，光計算仍處于早期階段，相關技術和工藝還不夠成熟。光計算芯片需要精密的微納光學結構設計、超高精度的光路封裝、光源控制、光電轉換模塊，這都還在研發之中。相比成熟的電芯片工藝，光芯片的良率低、成本高、量產難度極大。
從生態的角度來說，差距就更大了。光計算目前根本沒有成熟的軟件棧、編譯器、工具鏈和社區，標準體系也遠未統一。這背后需要的時間，就更漫長了。
我們看看國內外的具體進展。
國際上主要走的是前面舉例的硅基MZI（馬赫-曾德?tīng)枺┫喔筛缮媛肪€。在光計算領域比較領先的企業是Lightmatter、Luminous Computing等初創公司。Intel、NVIDIA等科技巨頭，通過并購或自研等方式，也在積極入局。
Lightmatter推出的Envise，是全球首個光子計算平臺（光子加速板卡），采用了成熟CMOS工藝與先進硅光集成技術相結合的?混合光電異構系統，單卡算力達到?300 TOPS?，主要面向數據中心AI推理，獲得了谷歌、英偉達投資，并在北美云廠商試點。
據稱，搭載了16個Envise芯片的?Envise 4S服務器，總功耗僅為?3KW?，能將AI訓練能耗降低90%。

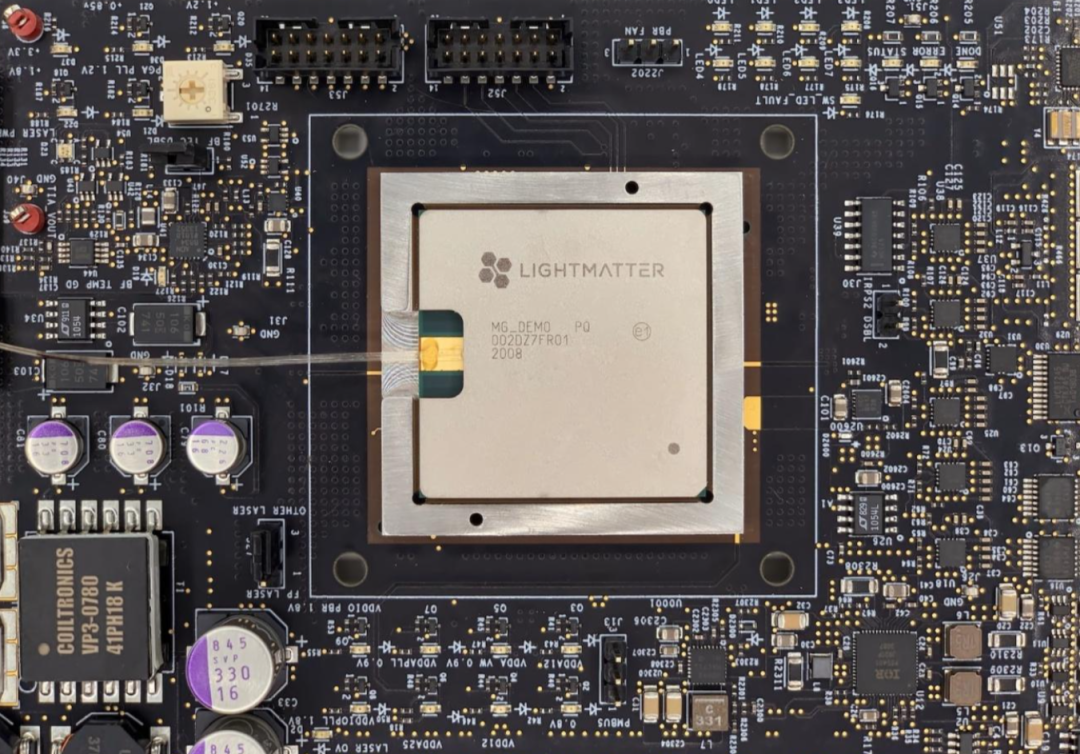

Lightmatter Envise
國內方面，主要走的是“MRR微環諧振+光子存內計算”路線。清華大學、中科院上海光機所、上海交大、中科大等高校，都在積極進行光計算的研究。

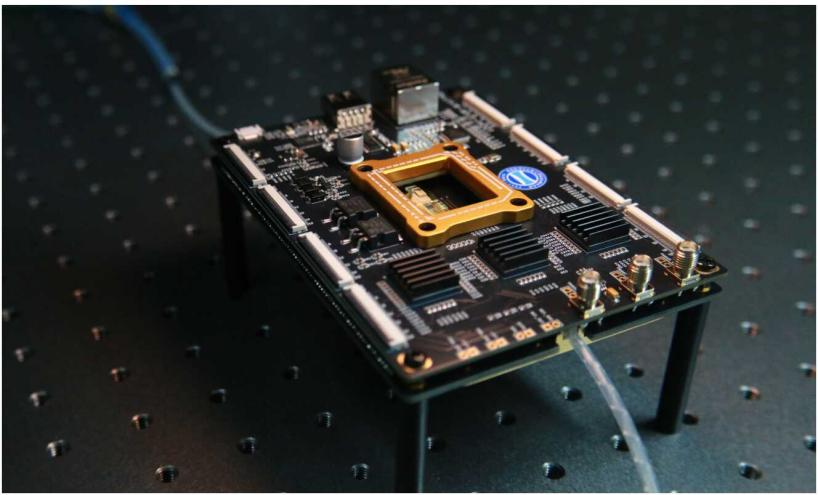

“流星一號”超高并行光計算集成芯片
（來源：中科學院上海光機所）
光本位科技、曦智科技、奇算光啟等企業，在技術研究和產業化上也有不錯的進展。
在不久前的WAIC 2026上，光本位科技發布了256×256光子存內芯片，年內計劃推出第二代計算卡，單卡千TOPS算力，對標主流AI推理GPU。
電子計算的紅利已經吃到盡頭。而光計算，很可能是下一代算力革命的核心鑰匙。
它不是簡單的技術升級，而是計算底層邏輯的全新變革。我們所熟悉的關于計算的一切，都可能被光計算徹底顛覆。
光電賦能，算力新生。屬于光計算的時代，才剛剛拉開序幕。
