在集成電路制造與質量控制中，可視化內部電流分布一直是技術瓶頸。傳統電學探針方法不僅無法全面獲取內部電流路徑，還可能對敏感元件造成損傷。近日，印度科研團隊利用量子金剛石顯微鏡（Quantum Diamond Microscope, QDM），成功在晶圓級非晶銦鎵鋅氧（a-IGZO）薄膜晶體管電路中實現高精度電流成像，為柔性電子器件的無損檢測與性能優化提供了新思路。
研究團隊包括印度科學教育與研究院博帕爾分校（IISER Bhopal）的 Mayana Yousuf Ali Khan、Pralekh Dubey 和 Phani Kumar Peddibothla，以及印度理工學院坎普爾分校（IIT Kanpur）的 Lakshmi Madhuri P、Ashutosh Kumar Tripathi 和 Pydi Ganga Bahubalindruni。他們?cè)诮诎l(fā)表的論文《Sensing Electric Currents in an a-IGZO TFT-Based Circuit Using a Quantum Diamond Microscope》中，詳細介紹了這一研究成果。

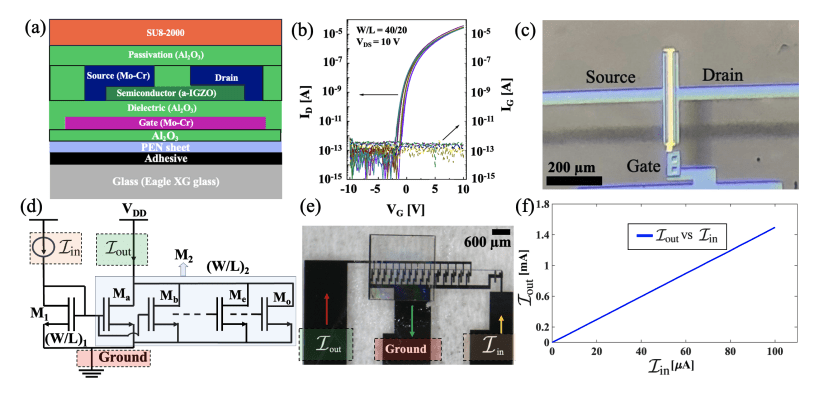

團隊基于 a-IGZO 薄膜晶體管（TFT）制作了一個由 16 個晶體管組成的電流鏡電路，并在晶圓級別利用 QDM 進行磁場成像，從而反推出電流分布。結果表明：
QDM 獲取的電流密度分布與傳統電學測試高度一致；
能夠揭示常規探針方法無法直接訪問的電流路徑；
在不接觸電路的情況下，實現了對電路工作狀態的高精度表征。
技術原理與優勢
QDM 基于金剛石中氮-空位（NV）中心的磁場靈敏性實現工作。NV 中心是金剛石晶格中由氮原子替代碳原子并伴隨空位形成的量子缺陷，其量子力學特性使其對極弱磁場高度敏感。
當電路中存在直流電流時，會產生磁場。QDM 能夠捕捉這些磁場分布，并生成二維磁場圖像。研究人員進一步將這些磁場數據轉換為電流密度分布，實現對器件內部電流流動路徑的可視化。這一方法完全非侵入，不會破壞或影響被測器件。
相比傳統電學探針，QDM 具有以下優勢：
非接觸式測量，避免損傷敏感結構；
揭示隱藏電流路徑，提升診斷完整性；
量化精度高，與常規電學測試結果高度吻合。
研究背景與發展
NV 中心磁場測量的原理早在 Gruber 等（1997）和 Doherty 等（2013）的研究中確立，其在納米磁場檢測領域的潛力已被多次驗證。后續研究（Reuss, Nomura, Roth, Tetienne, Broadway, Abrahams 等）在提升靈敏度、空間分辨率和應用場景方面不斷拓展，為 QDM 的發展奠定了堅實基礎。
此次研究將 QDM 應用于 a-IGZO TFT 電路成像，是該技術在柔性電子檢測中的一次重要實踐，驗證了其在新型半導體材料質量控制中的應用前景。
該研究表明，QDM 對電流分布的高靈敏成像能力可用于：
工藝優化：幫助工程師識別并消除制造過程中的缺陷；
柔性電子質量控制：為 a-IGZO 等新興材料器件提供無損檢測；
性能評估：精準分析電流路徑與器件性能間的關聯。
未來，研究團隊計劃拓展 QDM 至更復雜的集成電路，并探索實時電流監測與三維成像能力。這將為芯片級診斷、缺陷追蹤和設計優化提供更豐富的數據支持。
量子金剛石顯微鏡通過 NV 中心磁場成像，實現了非接觸式、高精度的電流分布測量，并在 a-IGZO TFT 電路中完成了晶圓級驗證。這一成果不僅為柔性電子制造提供了可靠的無損檢測手段，也為半導體行業的質量控制與設計優化開辟了新路徑。隨著成像技術與數據分析方法的進一步發展，QDM 有望成為先進電子器件研發與生產過程中的重要工具。
