在半導體行業，“摩爾定律放緩”早已不是新鮮話題。當傳統SoC（系統級芯片）因工藝迭代成本飆升、良率下滑而遇阻時，芯粒（Chiplet）設計與異構集成封裝技術正成為破局關鍵。
我們統梳理了這一領域的技術現狀、企業實踐和未來方向，并對蘋果、AMD、Intel、臺積電處理器的演進分析，直觀展現了行業技術轉型的邏輯。
01 先搞懂基礎：SoC的困境，正是芯粒的機會

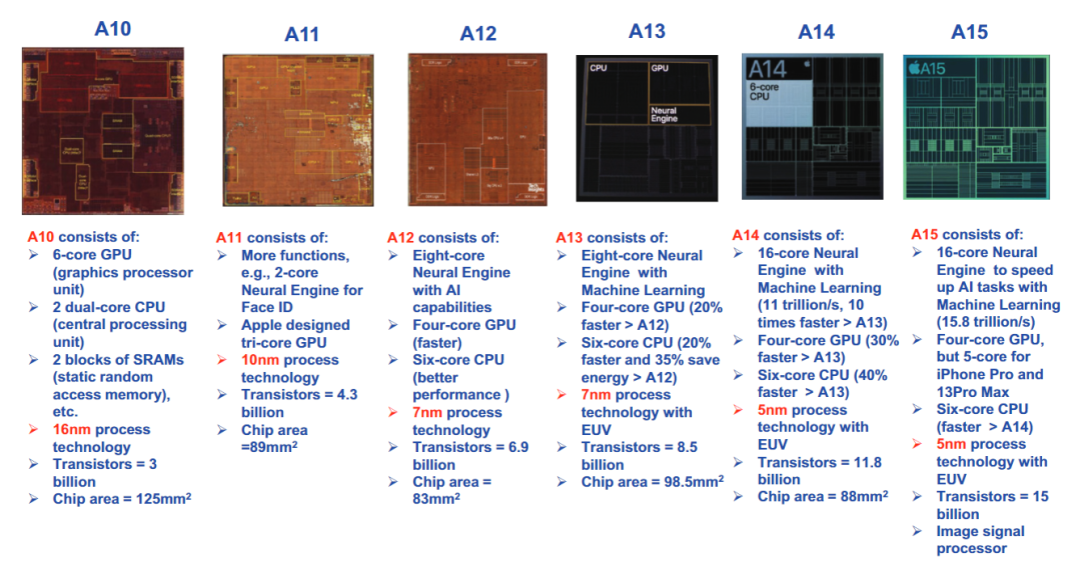

要理解芯粒技術，得先從它要解決的問題——SoC的瓶頸說起。 SoC的思路很直接：把CPU、GPU、內存等所有功能“打包”進一顆芯片，蘋果的A系列處理器就是典型代表。從A10到A14，蘋果SoC的晶體管數量從30億暴漲到118億，工藝也從16nm迭代到5nm，這背后是摩爾定律的強大推力——工藝越先進，晶體管越多，性能越強。
02 芯粒+異構集成：把“大芯片”拆成“積木”
芯粒的核心邏輯，是“化整為零”再“按需組裝”。簡單說，就是把原本SoC里的不同功能拆成一個個獨立的“芯粒”——比如專門負責計算的CPU芯粒、處理圖像的GPU芯粒、管理數據的I/O芯粒。這些芯粒可以來自不同廠家、用不同工藝（比如先進的7nm做CPU，成熟的14nm做I/O），最后通過“異構集成封裝”技術，在同一個基板上組裝成一個完整系統，就像用積木拼出復雜模型。
芯粒設計分成兩種主流模式：
1.按功能拆分，比如把SoC拆成“邏輯芯粒”和“I/O芯粒”，再通過晶圓級堆疊（CoW/WoW）等技術組裝，追求技術最優和成本可控。
03 行業巨頭怎么干？看AMD、英特爾、臺積電的實踐
了解多家巨頭的技術落地案例，能更直觀理解芯粒技術的應用：

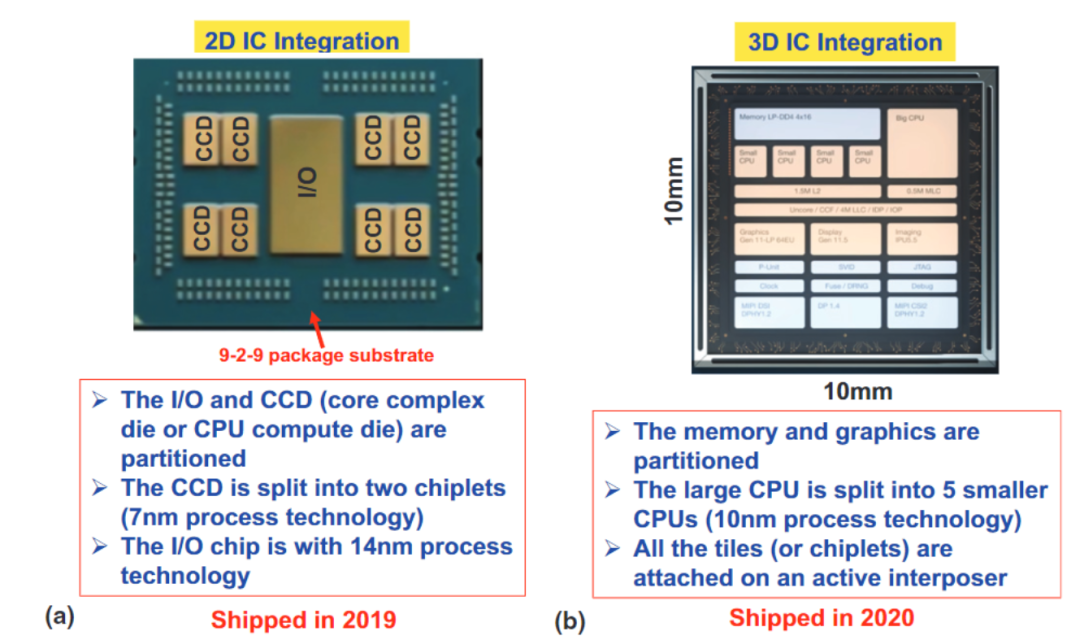

- AMD的“羅馬”處理器：2019年推出的第二代EPYC服務器芯片，用了9個芯粒——8個7nm的CPU計算芯粒（CCD）+1個14nm的I/O芯粒，通過2D異構集成封裝，實現了64核心的高性能，成本卻比同性能SoC低得多；后續還計劃推出3D集成版本，把緩存芯粒堆疊在CPU上，進一步提升性能。

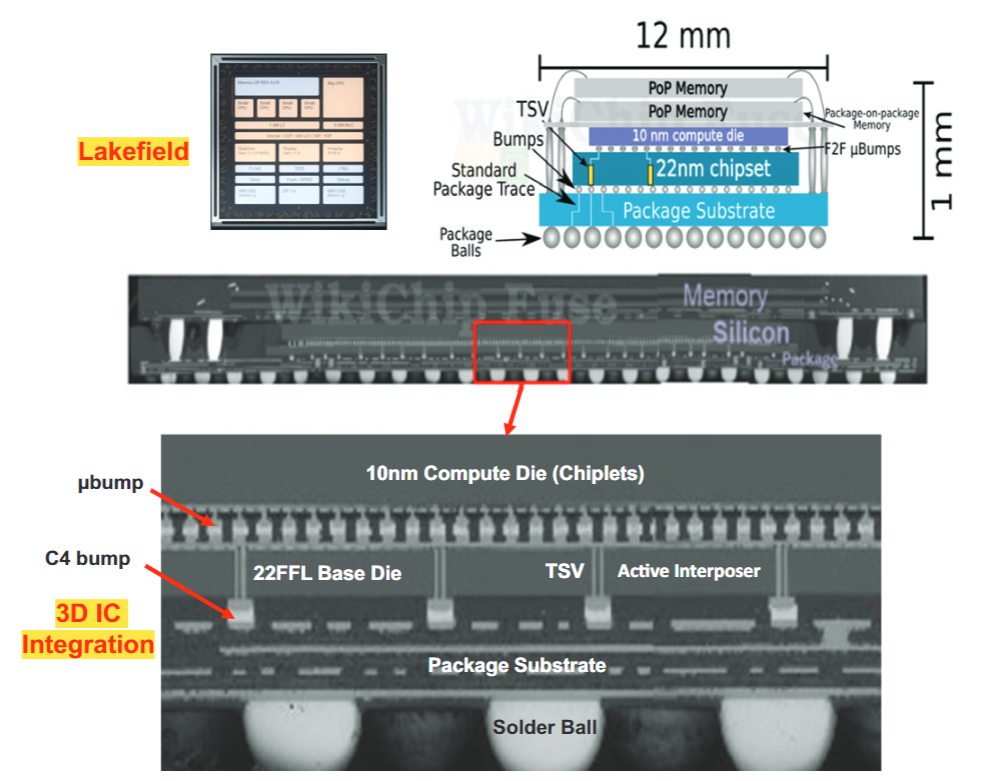

- 英特爾的“Lakefield”處理器：2020年發布的移動端芯片，用了“3D堆疊”技術——把1個10nm的大核CPU、4個10nm的小核CPU、GPU等芯粒，面對面堆疊在22nm的主動中介層上，最終封裝尺寸只有12×12×1mm，特別適合輕薄筆記本，這也是行業首個量產的3D芯粒產品。

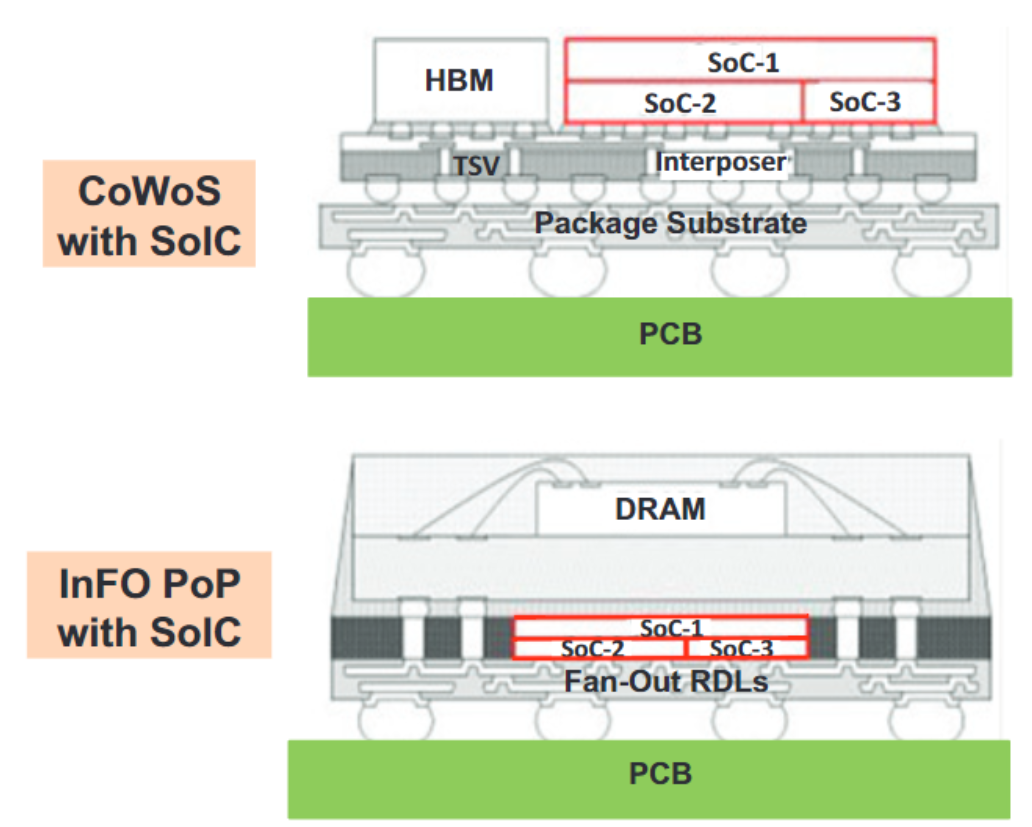

- 臺積電的3DFabric技術：作為產業鏈核心，臺積電推出了“SoIC”技術——不用傳統的微凸點，直接用銅-銅混合鍵合把芯粒粘在一起，接口密度更高（能到10000個/mm2），信號損失幾乎為零，2022年就實現了量產，主要用于高性能計算和手機芯片。
04 混合鍵合：讓芯粒“粘得更牢、傳得更快”
傳統的芯片連接靠“凸點”（比如錫球），但凸點尺寸大、密度低，滿足不了芯粒高頻、高速的數據傳輸需求。混合鍵合的思路是“雙管齊下”：既用介質（比如氧化硅）把芯粒的基底粘在一起，又用金屬（主要是銅）實現芯粒間的電路連接，相當于“又粘又連”，而且銅的導電性更好，接口尺寸能做到4μm（傳統凸點是50μm），密度提升了25倍。

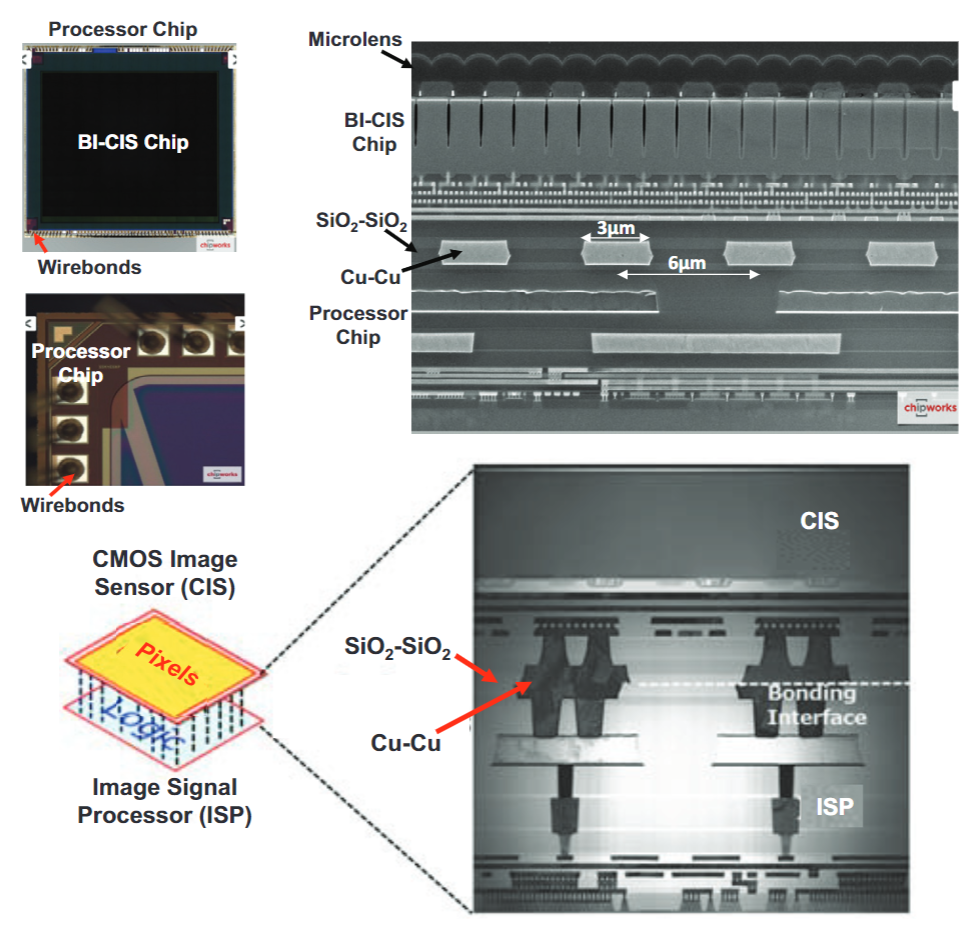

2016年索尼就用混合鍵合生產CMOS圖像傳感器（用于三星Galaxy S7），取消了傳統的TSV（硅通孔），直接用銅-銅鍵合連接傳感器芯粒和處理器芯粒，不僅體積更小，成像性能也更穩定——這是混合鍵合首次大規模量產，證明了它的可靠性。
總結：芯粒時代，拼的是“集成能力”
摩爾定律雖然放緩，但半導體行業的“性能追求”沒有停步。未來，單純比拼“工藝節點”的重要性會下降，而“如何把不同芯粒高效集成”的能力，將成為企業的核心競爭力。
資料來源：State-of-the-Art and Outlooks of Chiplets HeterogeneousIntegration and Hybrid Bonding
