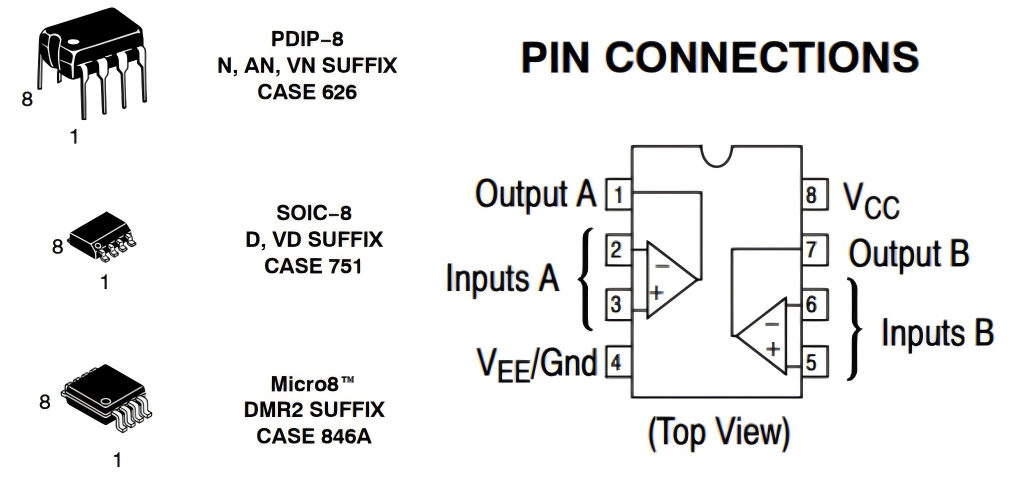

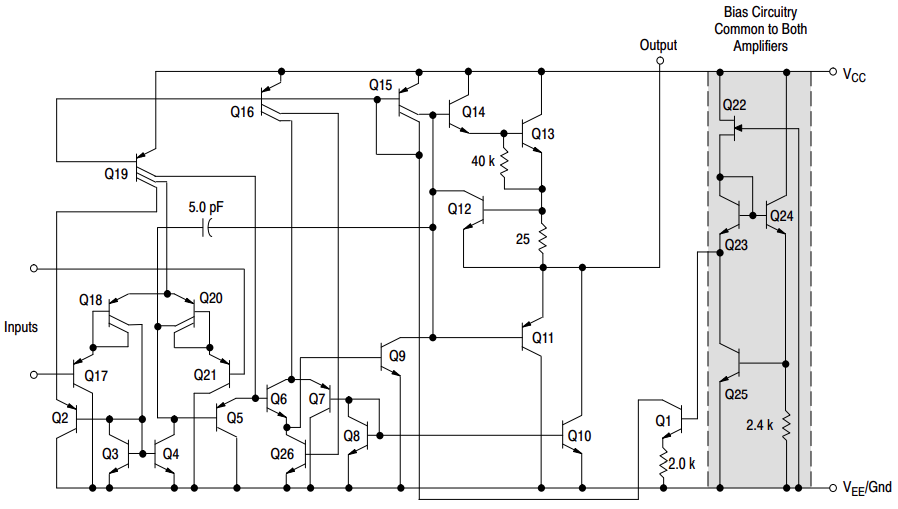

在開始之前，我們需要記住運算放大器的兩個核心工作法則，即“虛短”和“虛斷”，這將幫助我們理解絕大多數電路：
虛短 (Virtual Short): 在負反饋電路中，運放的同相輸入端（+）和反相輸入端（-）的電壓近似相等。
虛斷 (Virtual Open): 運放的輸入阻抗極高，因此可以認為流入其兩個輸入端的電流為零。

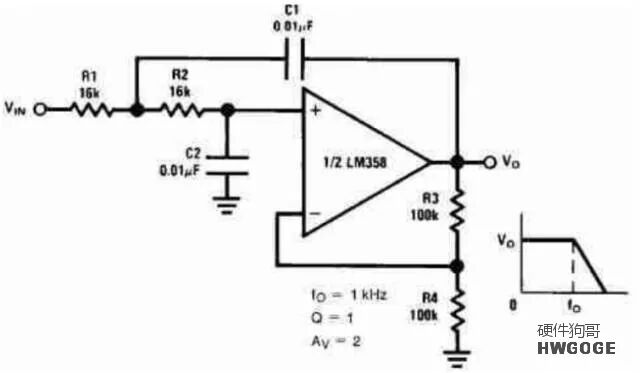

直流耦合低通RC有源濾波器
電路功能：
這是一個有源二階低通濾波器。它的作用是允許低頻信號通過，同時衰減（濾除）高頻信號。所謂“有源”，是指它使用運放，不僅能濾波，還能對信號進行放大
工作原理：
核心在于電容： 電路的關鍵是電容C1和C2。我們知道，電容對高頻信號呈現低阻抗（像短路），對低頻信號呈現高阻抗（像開路）。
低頻時： 信號頻率很低，C1和C2的阻抗非常大。信號Vin可以無衰減地通過R1和R2到達運放的同相輸入端（+）。此時，整個電路相當于一個由R3和R4構成的同相放大器，放大倍數 Av = 1 + R3/R4。根據圖示，R3=100k, R4=100k，所以低頻時的增益為 1 + 100/100 = 2倍，與圖中標注的Av=2相符。
高頻時： 信號頻率很高，C2的阻抗變得很小，它會將高頻信號直接旁路到地，導致到達運放輸入端的信號大幅減弱。同時，C1的低阻抗也會影響反饋網絡，進一步降低增益。最終結果就是高頻信號被有效濾除。
截止頻率 fo： 圖中標注 fo = 1kHz，這個頻率是低通和高通的分界點，超過這個頻率的信號會被顯著衰減。

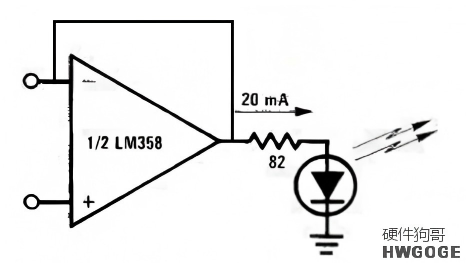

LED驅動器
電路功能：
這是一個簡單的恒流驅動電路，用于點亮LED。它的核心優勢是能為LED提供一個相對穩定的工作電流，而不是簡單地用電阻限流。
工作原理：
運放被配置成一個電壓跟隨器，它的輸出電壓會盡力跟隨同相輸入端（+）的電壓。
當同相輸入端（+）接入一個控制電壓 Vin 時，根據“虛短”原則，反相輸入端（-）的電壓也會被穩定在 Vin。
這意味著，流過LED和電阻R（82Ω）的電流 I 會被運放自動調節，以維持反饋點（即反相輸入端）的電壓等于 Vin。
雖然這個圖的畫法不是最典型的恒流源，但其意圖是利用運放的驅動能力，根據輸入信號來控制LED的亮度。當輸入為高電平時，運放輸出高電平，點亮LED，并能提供高達20mA的驅動電流。

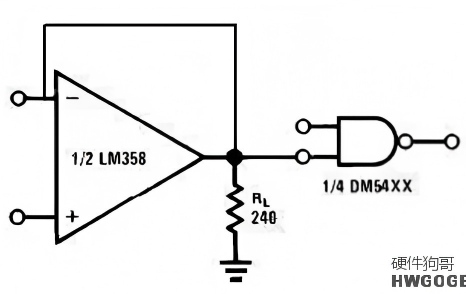

TTL驅動電路
電路功能：
此電路用于將運放的模擬輸出信號轉換成可以驅動數字邏輯門（如TTL系列芯片）的信號。它起到了緩沖和電平匹配的作用。
工作原理：
運放同樣接成電壓跟隨器（輸出直接反饋到反相輸入端），Vout ≈ Vin。
緩沖作用： 運放的輸入阻抗極高，不會對前級信號源造成負載；而其輸出阻抗很低，能夠輕松驅動后級的TTL門電路輸入端，避免信號失真。
RL（240Ω）是一個下拉電阻，它確保在運放輸出為低電平時，能夠提供一個確定的低電平（邏輯0）給TTL門，并為TTL門的輸入電流提供通路。

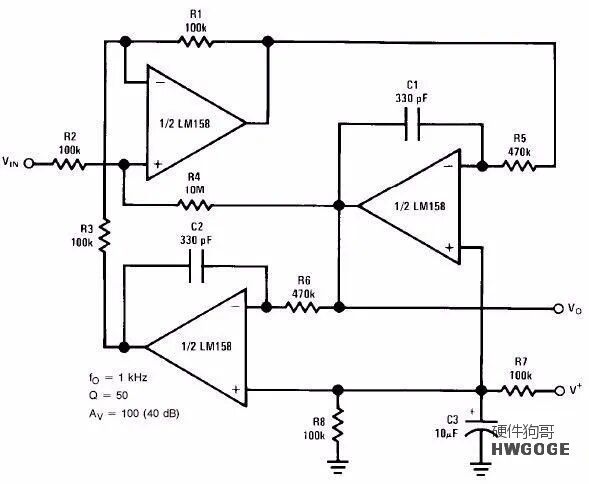

RC有源帶通濾波器
電路功能：
這是一個帶通濾波器，它只允許特定頻率范圍（頻帶）的信號通過，而頻率過高或過低的信號都會被濾除。
工作原理：
這是一個相當復雜的多級反饋濾波器。可以將其理解為一個低通濾波器和一個高通濾波器的巧妙結合。
高通部分： 輸入信號路徑上的電容（如C2）會在低頻時呈現高阻抗，阻止低頻信號通過。
低通部分： 反饋路徑上的電容（如C1）會在高頻時呈現低阻抗，形成負反饋，從而衰減高頻信號。
帶通部分： 只有在中心頻率 fo = 1kHz 附近，信號才能順利通過，并被放大。Q=50 代表濾波器的品質因數，Q值越高，通帶越窄，選擇性越好。Av=100 (40dB) 是帶通內的電壓增益。

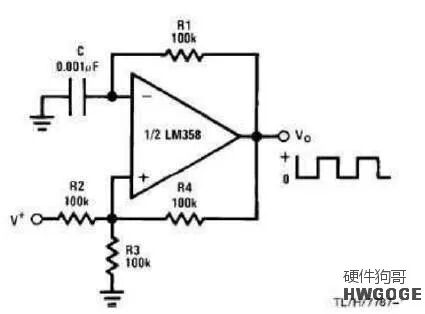

方波振蕩器
電路功能：
這是一個自激振蕩電路，它不需要外部輸入信號，上電后就能自動產生連續的方波信號。
工作原理：
這個電路同時利用了正反饋和負反饋。
正反饋（施密特觸發器）： R2, R3, R4 構成正反饋網絡，連接到同相輸入端（+）。這使得運放工作在“比較”模式，并且具有“回差”或“滯回”特性。也就是說，它有兩個翻轉閾值電壓（一個高一個低），而不是單一的比較點，這能有效防止振蕩不穩定。
負反饋（RC充放電）： R1 和 C 構成負反饋和延時網絡。
振蕩過程：
假設上電瞬間，運放輸出Vo為高電平（接近V+）。
電容C通過電阻R1開始充電，反相輸入端（-）的電壓逐漸升高。
當C點電壓超過由正反饋設定的高閾值時，運放輸出突然翻轉為低電平（接近GND）。
此時，電容C開始通過R1向新的低電平放電，反相輸入端（-）的電壓逐漸降低。
當C點電壓低于由正反饋設定的低閾值時，運放輸出又突然翻轉回高電平。
這個充放電過程周而復始，就在輸出端形成了一個頻率由R1和C決定的方波。
滯后比較器
電路功能：
這是一個帶有滯回特性的電壓比較器，也叫施密特觸發器。它能有效抵抗輸入信號中的噪聲干擾。
工作原理：
正反饋是關鍵： 電阻R2將輸出信號的一部分反饋到同相輸入端（+），形成了正反饋。
雙閾值： 由于正反饋的存在，比較器的翻轉閾值不再是固定的Vref。
當輸出為高電平時，同相輸入端（+）的電壓會比Vref稍高，形成上閾值（Vth_H）。輸入信號Vin必須升到這個電壓之上，輸出才會翻轉為低。
當輸出為低電平時，同相輸入端（+）的電壓會比Vref稍低，形成閾值（Vth_L）。輸入信號Vin必須降到這個電壓之下，輸出才會翻轉為高。
抗干擾： Vth_H 和 Vth_L 之間的電壓差就是滯回寬度。如果輸入信號在Vref附近有小的噪聲波動，只要波動范圍小于這個滯回寬度，輸出狀態就不會來回抖動，從而保證了輸出的穩定性。
