在工業加工、醫療診療、前沿科研等領域，高功率固體激光器憑借卓越的光束質量和穩定性占據核心地位。然而，隨著輸出功率持續攀升，增益介質內的量子虧損、非輻射躍遷等會產生大量熱量，引發熱透鏡、熱雙折射等效應，輕則導致光束質量退化，重則造成晶體開裂、鍍膜失效，成為限制功率提升的 “致命瓶頸”。如何在緊湊結構和穩定光路的約束下，高效管理高熱流密度，成為激光器技術升級的核心命題。

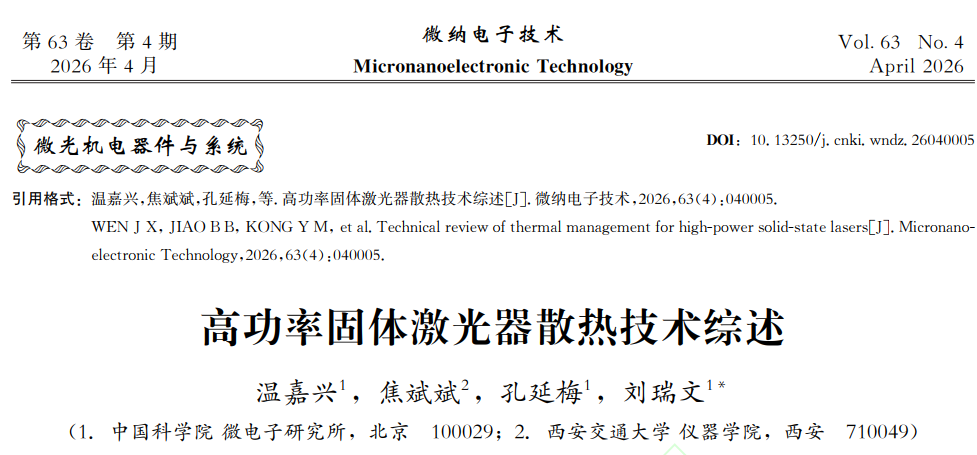

近期，由中國科學院微電子研究所聯合西安交通大學團隊發表綜述《高功率固體激光器散熱技術綜述》，系統梳理了散熱技術的發展脈絡，提出 “內部導熱 - 界面?zhèn)鳠?- 末端冷卻” 三階段熱管理框架。同時，按百瓦級、 千瓦級、 十千瓦級及更高功率段梳理典型散熱組合(熱擴散層/封裝界面/冷卻結構) 及其工程邊界, 并在金屬基與碳基熱擴散、 低界面熱阻連接與高熱流冷卻 (宏通道液冷、 微通道/射流強化液冷與可控兩相液冷) 三個層面總結能力差距與極限，為高功率激光器的散熱設計提供了清晰指引。
熱效應：高功率激光器的 “隱形枷鎖”
固體激光器工作時，輸入的泵浦功率無法完全轉化為激光能量，未轉化部分會以熱能形式積聚在增益介質中。其中，量子虧損是最根本的熱源 —— 泵浦光子能量高于激光光子能量，二者的差值會通過非輻射方式轉化為晶格熱能。此外，晶體摻雜離子相互作用、光路散射損耗、鍍膜殘余吸收等，會進一步加重?zé)岱e聚，形成局部熱點。這些熱量若不能及時導出，會引發一系列連鎖反應：晶體內形成非均勻溫度場，導致折射率變化和幾何形變，產生 “熱透鏡效應”，使光束聚焦能力失真；過大的溫度梯度會引發熱應力集中，輕則導致腔模畸變、輸出功率波動，重則直接造成晶體開裂，讓昂貴的激光器徹底失效。因此，散熱系統的性能直接決定了激光器的功率上限和長期穩定性。評價散熱方案的優劣，需兼顧三大核心指標：熱學效率（以熱阻、等效熱導率為核心）、光學性能（以最大穩定輸出功率、光束質量 M2 因子為核心）、封裝可靠性（以熱應力水平、熱循環壽命為核心），三者缺一不可。內部導熱 - 界面?zhèn)鳠?- 末端冷卻三階段熱管理

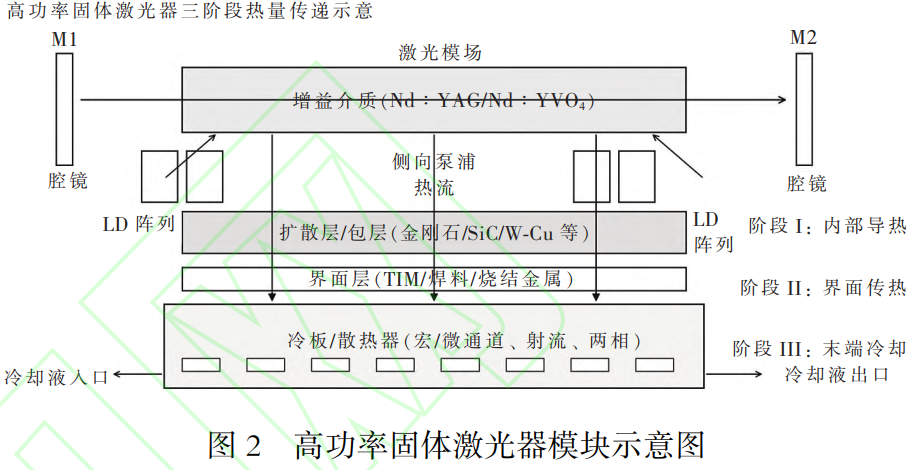

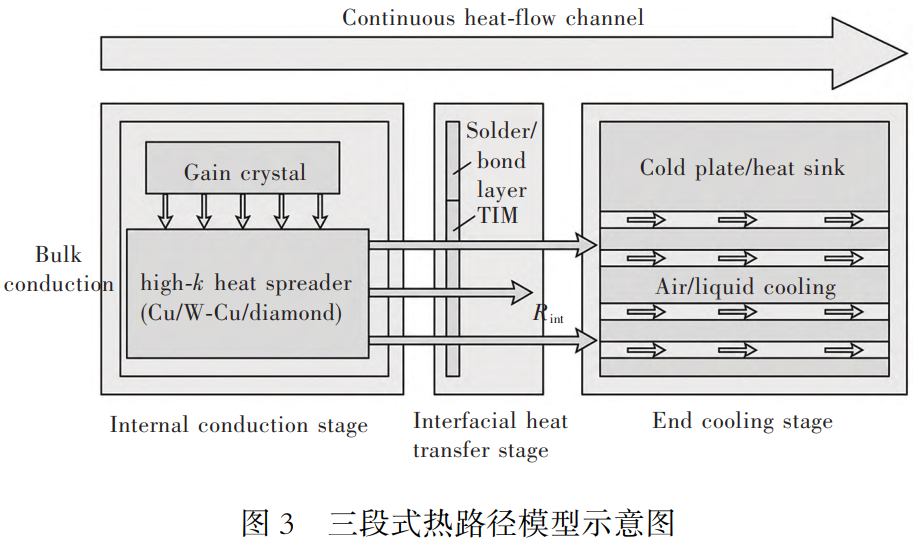

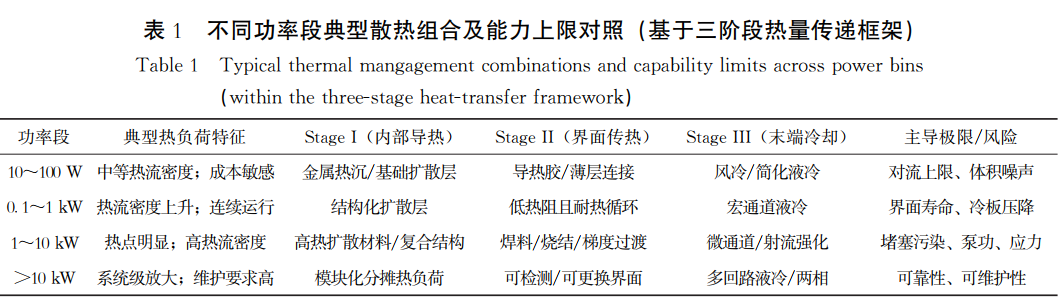

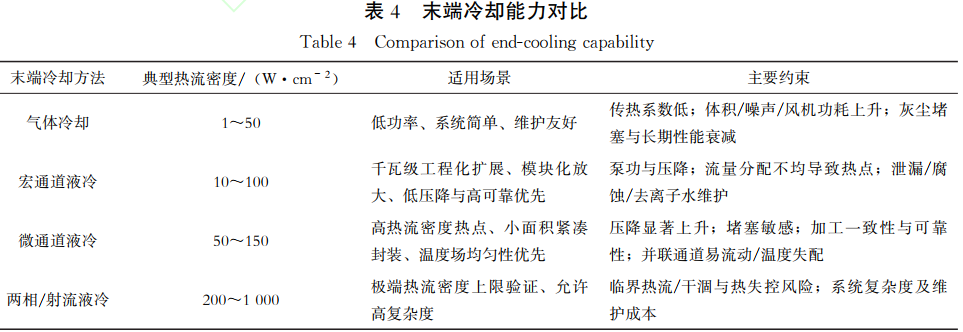

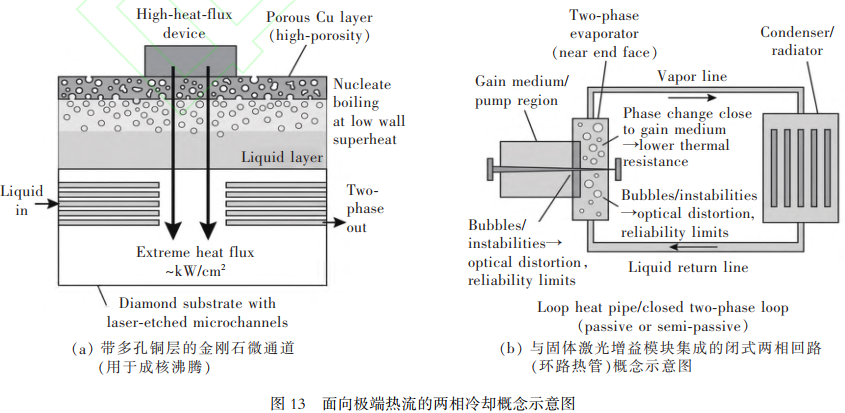

高功率固體激光器的散熱過程，本質是一條串聯耦合的熱流通道，可劃分為三個相互關聯的階段。隨著功率提升，系統的主導瓶頸會在三個階段間動態遷移，形成獨特的 “功率 - 瓶頸” 對應關系。內部導熱階段：作為熱流起點，負責將增益介質內的局部高熱流快速擴散至更大面積，降低峰值熱流密度，為后續散熱創造穩定條件，核心是 “攤平熱量”。界面?zhèn)鳠犭A段：連接內部導熱層與末端冷卻結構，核心是降低不同材料間的熱阻，確保熱量跨介質高效傳遞，避免 “熱阻隔”。末端冷卻階段：最終將熱量排出系統，核心是 “快速排熱”，其換熱能力直接決定系統的散熱極限。百瓦級（10~100W）：末端冷卻能力是核心限制。此階段熱流密度適中，多采用強迫風冷或小型液冷，內部導熱僅需基礎金屬熱沉，界面用簡單導熱膠即可滿足需求，但氣體對流的換熱上限決定了功率難以進一步提升。千瓦級（0.1~10kW）：界面熱阻成為關鍵瓶頸。宏通道液冷的普及大幅提升了末端冷卻能力，但晶體與熱沉、熱沉與冷板間的界面熱阻會顯著放大溫升，此時需采用低熱阻的金屬焊料或燒結連接方案。十千瓦級及以上（>10kW）：系統協同約束凸顯。末端冷卻需升級為微通道、射流或兩相冷卻，內部導熱依賴高熱擴散材料，界面需具備可檢測、可更換特性，污染維護、流動穩定性等系統問題成為主要挑戰。關鍵技術突破：各階段方案演進與對比

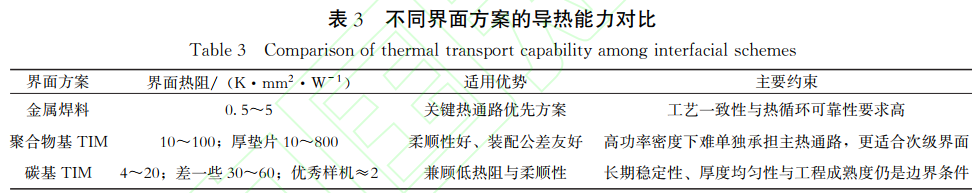

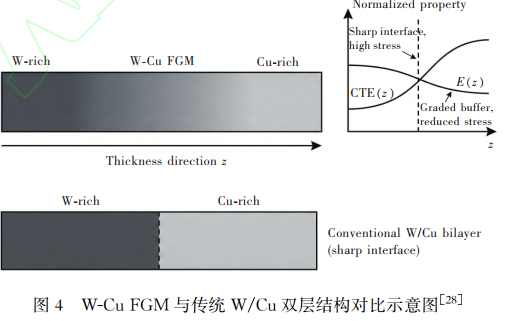

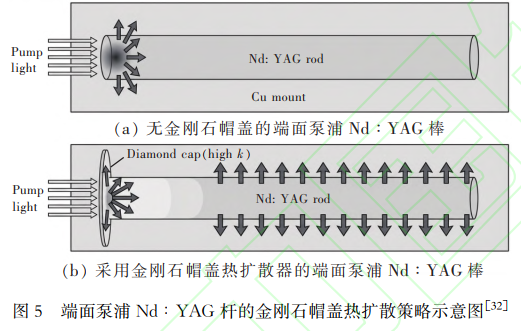

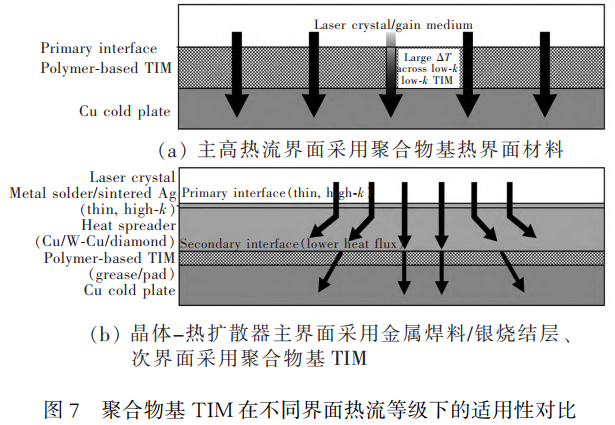

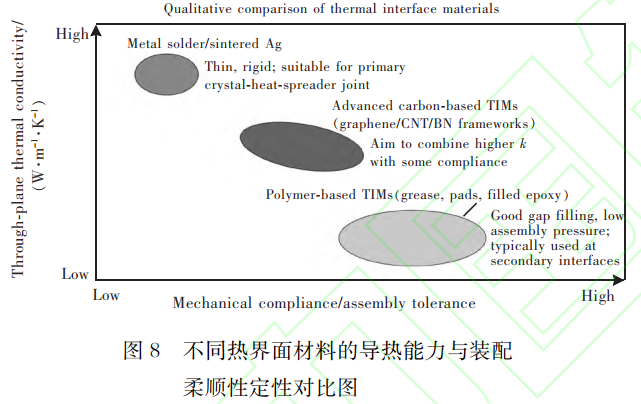

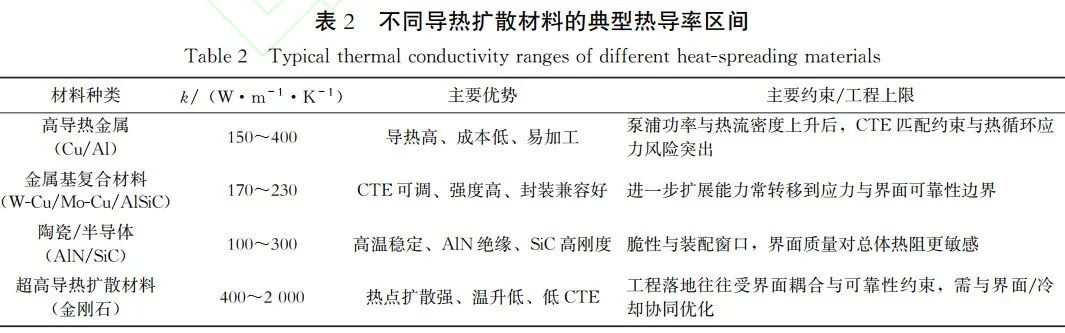

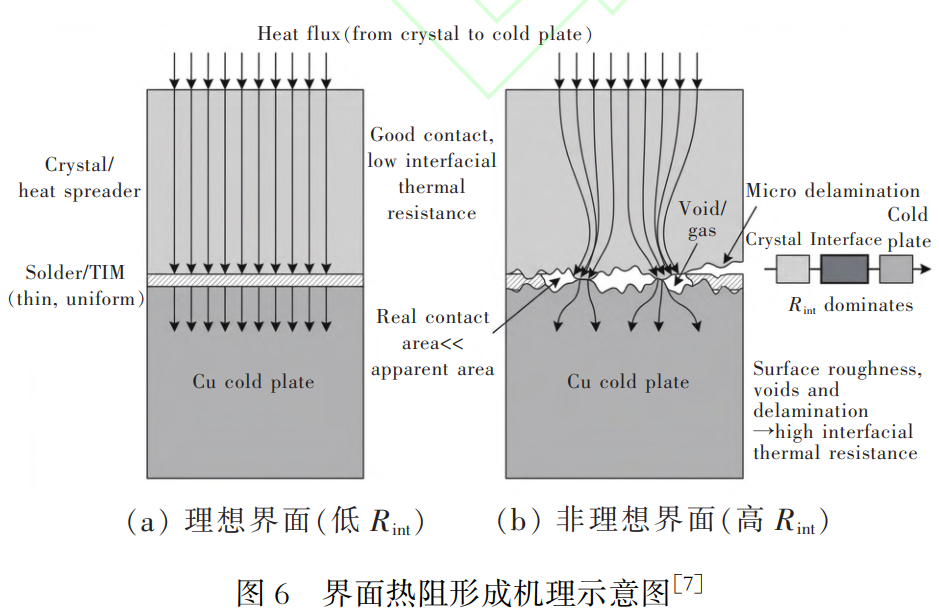

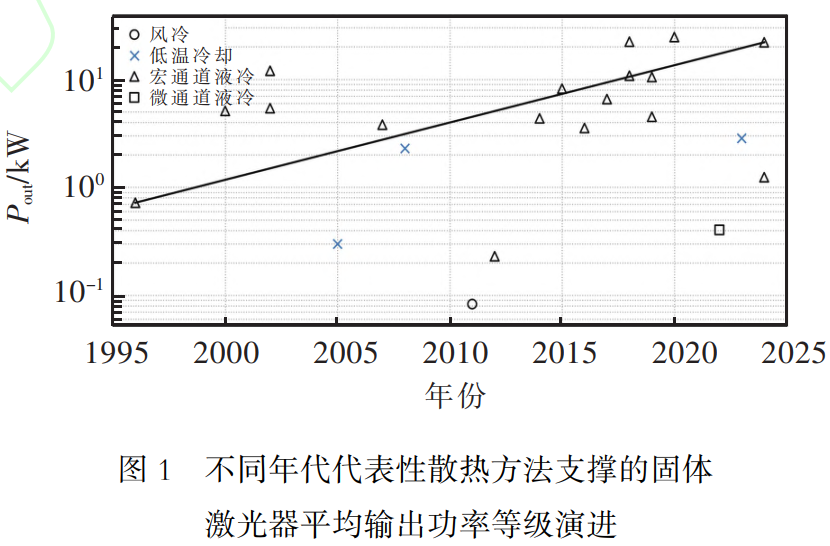

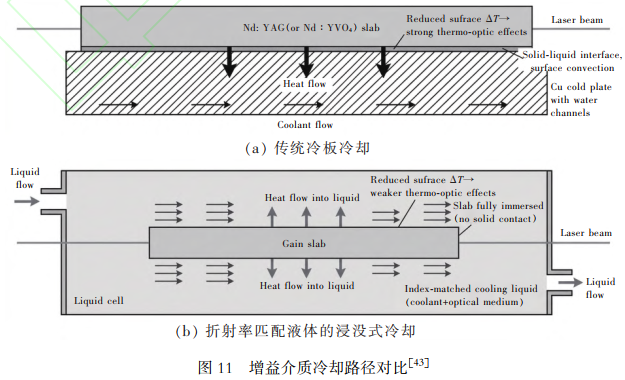

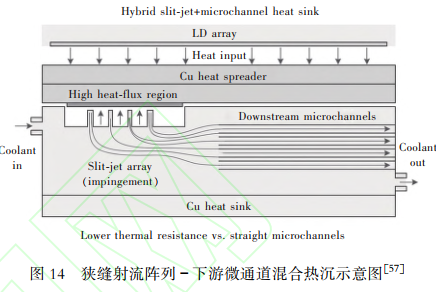

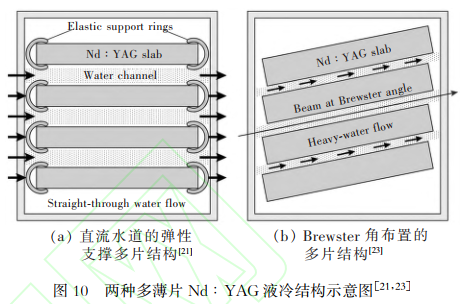

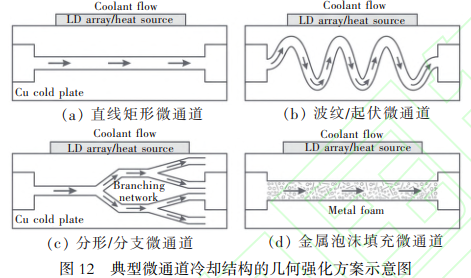

1. 內部導熱：從金屬基到碳基的材料革命內部導熱的核心是在 “高導熱”“熱脹冷縮匹配”“可制造性” 之間尋找平衡，目前形成了兩大技術路線：金屬基導熱結構：以銅、鋁為基礎，逐步發展為 W-Cu、Mo-Cu 等復合材料。這類材料工藝成熟、成本可控，通過引入低膨脹金屬骨架，在導熱能力與熱脹匹配度之間實現折中。例如，W-Cu 功能梯度材料通過成分漸變?cè)O(shè)計，可顯著降低界面應力集中，在 3~9kW 多薄片激光器中廣泛應用。碳基導熱結構：以金剛石為代表的超高導熱材料，室溫?zé)釋?dǎo)率可達 1500~2200 W?m?1?K?1，是銅的 3~5 倍。將 Nd∶YAG 增益介質直接鍵合至金剛石基底，可使晶體溫差降低 30%；采用金剛石帽蓋策略，能讓端面溫升降低 20%、熱應力峰值減小 15%，成為十千瓦級激光器的核心選擇。不同材料的性能差異顯著：銅 / 鋁適合百瓦級到低千瓦級，金屬基復合材料適配千瓦級主承載，而金剛石碳基材料則為更高功率段提供了關鍵的熱擴散冗余。2. 界面?zhèn)鳠幔旱蜔嶙枧c長壽命的雙重追求界面熱阻的形成源于材料表面粗糙度、間隙氣體和界面缺陷，其影響會隨功率提升呈指數級放大。在 5kW 熱負荷下，聚合物導熱界面的溫升可達 250K，而金屬焊料界面僅需 25K，差距高達一個數量級。金屬焊料 / 燒結金屬：界面熱阻僅 0.5~5 K?mm2/W，是關鍵熱通路的首選。納米銀燒結技術可使界面熱阻比傳統焊膏降低 59% 以上，且熱循環可靠性更優，適用于高熱流密度場景。聚合物基導熱材料：熱阻 10~100 K?mm2/W，工藝窗口寬、柔順性好，適合裝配補償或次級界面，但無法承擔千瓦級以上主熱通路。碳基復合導熱材料：兼顧低熱阻（4~20 K?mm2/W）與柔順性，通過垂直取向石墨烯等結構優化，可在低裝配壓力下實現高效傳熱，是近年的研發熱點。界面設計的核心趨勢是 “減少層級、優化工藝”，例如將晶體直接鍵合至金剛石基底，可避免多層界面的熱阻疊加，同時通過控制焊料厚度、降低孔洞率，提升長期穩定性。界面?zhèn)鳠犭A段通過材料、 工藝與結構的協同能對固體激光器整體熱管理起到放大或削弱作用。 在內部導熱能力與末端冷卻能力基本確定的條件下, 優良的界面設計可顯著降低溫升與溫度梯度支撐更高的可用功率與更穩定光束質量; 反之, 即便采用金剛石熱沉或高性能液冷結構, 過大的界面熱阻仍會使整體散熱性能受限。3. 末端冷卻：從風冷到兩相冷卻的換熱升級，從單一冷卻到系統協同末端冷卻的演進直接對應激光器功率的提升，形成了清晰的技術階梯：1990-2005 年：以風冷和常規金屬熱沉為主，支撐百瓦級輸出，核心目標是控制總體熱阻。氣體散熱：熱流密度承載能力 1~50 W/cm2，適用于百瓦級以下低功率系統。通過 SiC 包層配合翅片優化，可實現 83W 連續輸出，具備結構簡單、維護便利的優勢，至今仍是便攜式激光器的首選。2005-2015 年：宏通道液冷技術成熟，實現千瓦級工程化應用，界面熱阻優化成為研發重點。宏通道液冷：熱流密度 10~100 W/cm2，是千瓦級激光器的工程化主力。采用毫米級流道和去離子水介質，已實現 3~9kW 連續輸出，但其換熱能力受限于流道尺度，難以滿足更高熱流需求。2015 年至今：微通道、射流、兩相冷卻逐步普及，聚焦十千瓦級及以上系統，強調材料、界面、冷卻結構的協同優化。微通道液冷：熱流密度 50~150 W/cm2，通過幾十至幾百微米的狹窄流道增加換熱面積，可有效壓低晶體溫差。配合波紋流道、金屬泡沫填充等優化，能在 150 W/cm2 熱流密度下維持穩定運行，是緊湊化高功率激光器的核心方案。兩相 / 射流冷卻：熱流密度 200~1000 W/cm2，代表散熱技術的最高水平。利用冷卻介質相變潛熱或高速射流沖擊，可應對極端熱流場景，例如金剛石微通道配合多孔銅層，能實現近 kW/cm2 的散熱能力，但需解決流動不穩定、霧滴污染等工程問題。這種演進背后，是 “功率需求” 與 “技術突破” 的相互驅動：每一次功率提升都會暴露新的瓶頸，而材料、工藝的進步則為突破瓶頸提供可能，最終形成 “功率升級 - 瓶頸遷移 - 技術創新” 的良性循環。未來方向：三階段協同打造十千瓦級散熱體系
面向 10~100kW 級高功率固體激光器的發展需求，單一環節的技術優化已難以為繼，三階段協同的分級散熱架構成為必然選擇：內部導熱階段：采用 AlSiC、金剛石復合或梯度擴散層，配合泵浦均勻化設計，進一步降低峰值熱流密度，為末端冷卻創造寬松條件。界面?zhèn)鳠犭A段：推廣薄層焊接和燒結金屬連接，引入梯度緩沖層緩解熱循環應力，確保長期低熱阻穩定。末端冷卻階段：采用 “宏通道 + 局部強化” 組合，宏通道處理底座整體熱負荷，微通道、射流或兩相冷卻針對性解決局部熱點，同時通過過濾系統、水質控制、在線監測保障長期運行可靠性。此外，金剛石等碳基材料的工程化應用、界面熱阻的長期穩定性監測、冷卻系統的集成化設計，將成為未來研發的核心方向。
高功率固體激光器的散熱技術，已從單一冷卻結構的優化，邁入材料、界面、冷卻系統協同設計的新階段。三階段熱管理框架清晰揭示了不同功率段的核心矛盾，而功率 - 年代演進規律則為技術選型提供了明確指引。隨著碳基導熱材料的普及、低熱阻界面工藝的成熟、強化冷卻技術的工程化落地，十千瓦級乃至更高功率的固體激光器將逐步走向?qū)嵱茫瑸楦黝I(lǐng)域的技術革新注入新的動力。散熱技術的突破，不僅是激光器功率提升的 “鑰匙”，更是推動激光應用邊界持續拓展的核心支撐。 07
