SiC 材料：為什么是芯片封裝新材料和服務器電源的終極方案選擇？

 芯科技圈 挖掘金元證券 《碳化硅賦能AI產業-從芯片封裝到數據中心的核心材料變革》傳統服務器電源用的是硅（Si）基芯片，在 AI 高功率場景下不夠用，SiC 剛好補上短板。SiC 芯片就是服務器電源的 “升級換代核心”，讓電源更省電、更小、更能扛，是 AI 時代數據中心的終極材料方案。

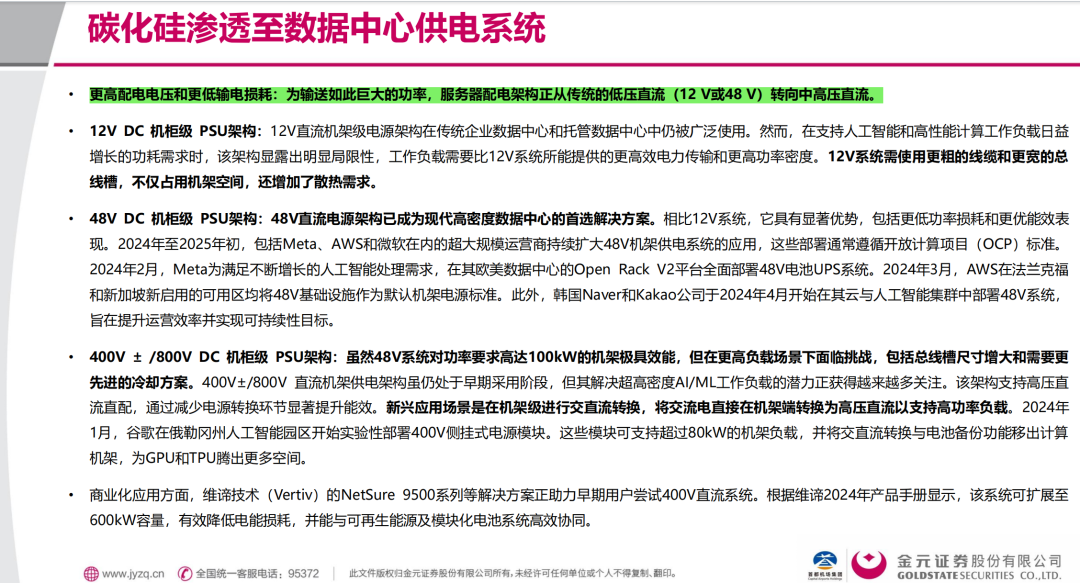

 SiC材料在AI 服務器領域的應用：

1. AI 服務器電源為何必須用 SiC，傳統硅基電源為何無法滿足？（報告 P12-P15）

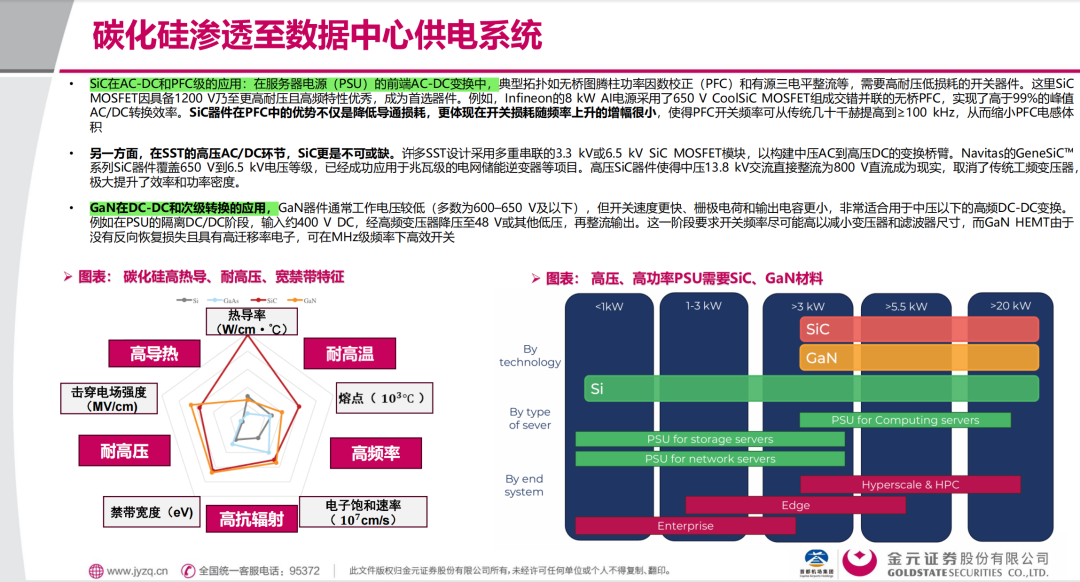

核心結論：AI 服務器單機柜功率從幾十 kW 升至數百 kW，傳統硅基電源在效率、功率密度、高壓適配上全面失效，SiC 是唯一能滿足高功率、高效率、高密設計的開關器件。

傳統硅基局限：效率上限約 94%，100kW 負載損耗達 6kW，發熱大、需強散熱；功率密度低（≤40W/in3），侵占機柜算力空間；耐壓不足，無法適配 48V/400V/800V 高壓直流架構。

SiC 核心價值：1200V 及以上耐壓、高頻低損耗，適配無橋圖騰柱 PFC、有源三電平整流等拓?fù)洌琍FC 級效率超 99%，整機效率達 98%-99%，100kW 負載損耗降至 2kW 以內；功率密度突破 100W/in3，大幅節省機柜空間。

2. SiC 電源相比傳統硅基電源，在 AI 服務器領域的核心技術優勢是什么？（報告 P14-P16）

四大硬核優勢：

損耗斷崖式下降：SiC MOSFET 無體二極管反向恢復，開關損耗隨頻率上升增幅極小，PFC 頻率可從幾十 kHz 提至≥100kHz，電感體積大幅縮小，轉換損耗較傳統方案降低 2/3。

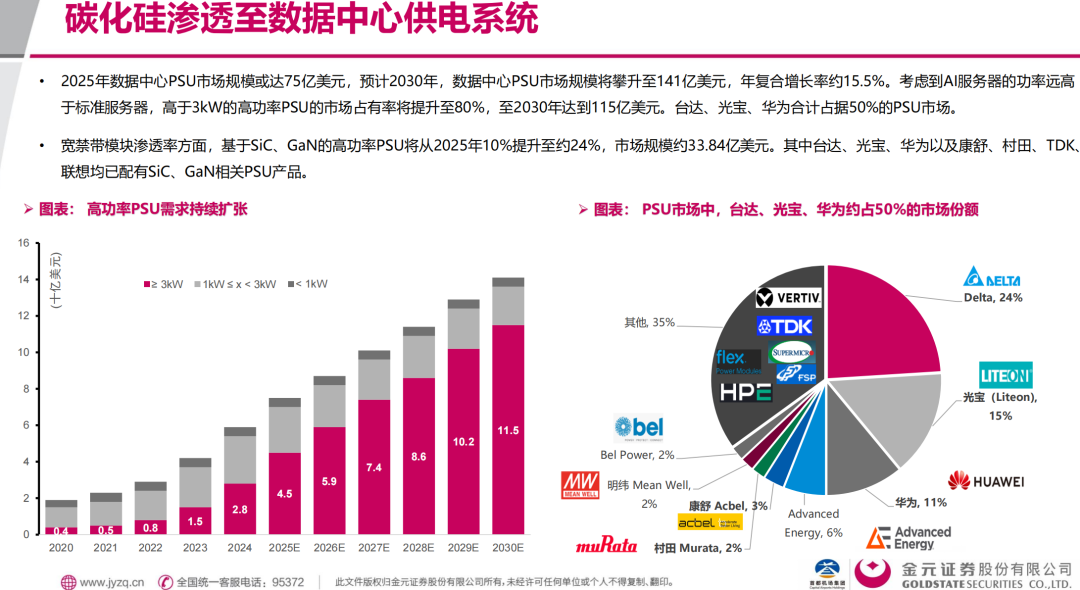

功率密度量級提升：單體電源從 800W 躍升至 8-12kW，更少模塊滿足更高功率，適配 NVIDIA GB300 等百 kW 級負載，避免電源占有機柜算力空間。

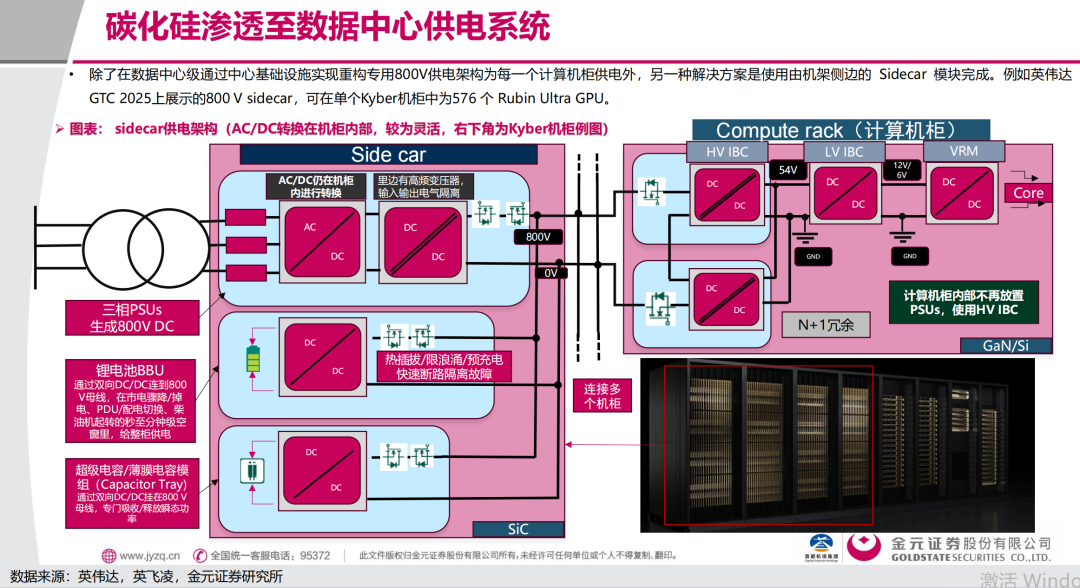

高壓架構完美適配：支撐 48V→400V±→800V 高壓直流直配，減少轉換環節，適配 SST 固態變壓器，實現中壓交流直接轉高壓直流，取消傳統工頻變壓器。

可靠性與散熱優勢：耐高溫、熱導率優異，適配 AI 服務器 GPU 同步運行帶來的功率劇烈波動，降低散熱系統壓力與運營成本。

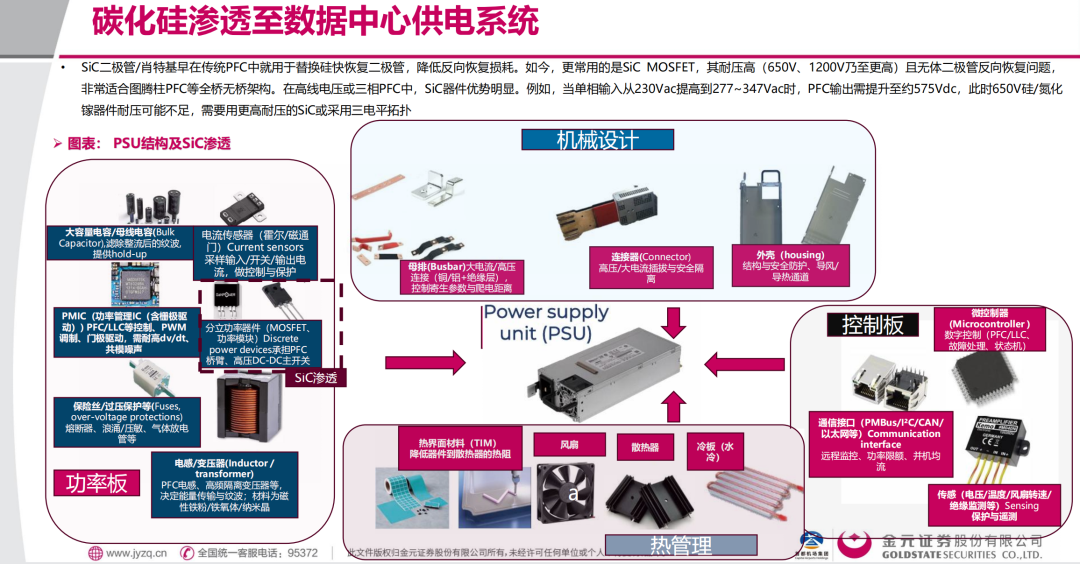

3. SiC 在 AI 服務器電源的核心應用環節是哪些？

兩大關鍵場景：

PSU 前端 AC-DC 與 PFC 級：無橋圖騰柱 PFC、三電平整流首選 650V/1200V SiC MOSFET，是實現 99% 級效率的核心器件。

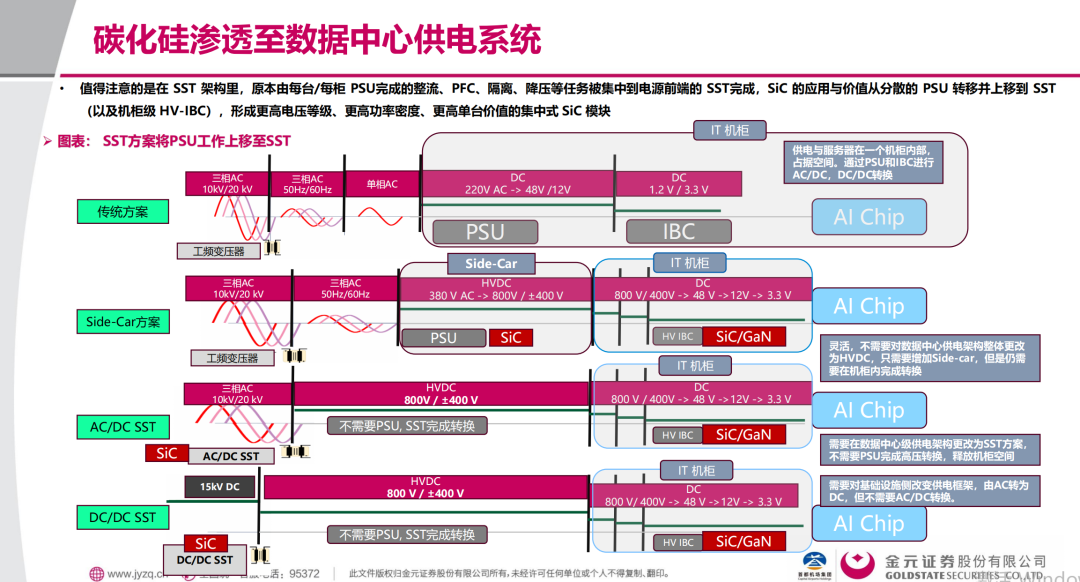

固態變壓器 SST 高壓 AC-DC 環節：3.3kV/6.5kV SiC 模塊串聯，將 10-35kV 中壓交流直接轉為 800V 直流，重構數據中心供電架構，替代傳統多級變壓。

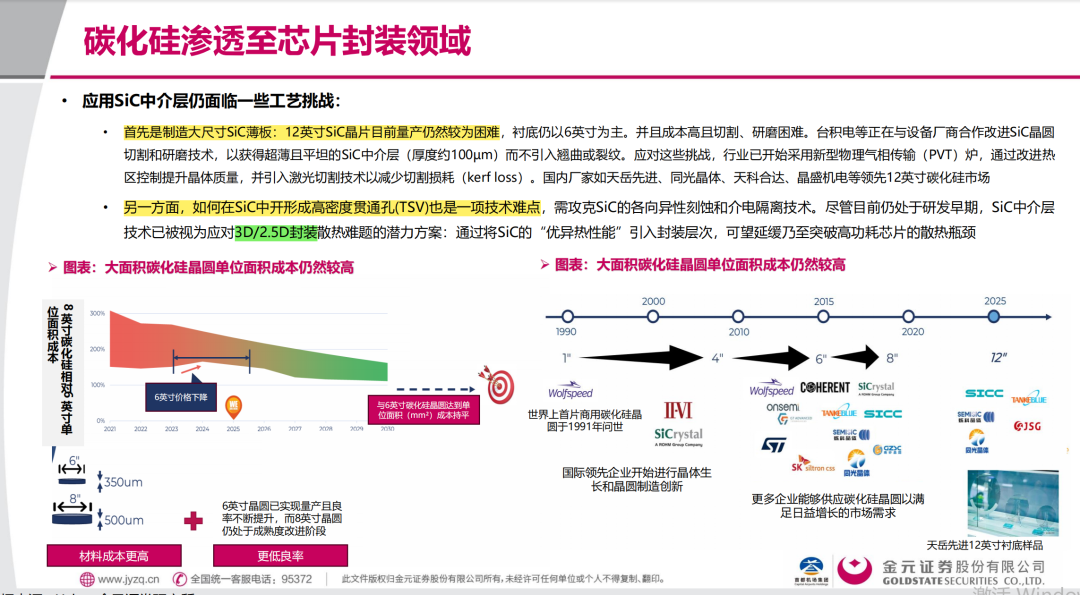

 SiC材料在芯片封裝領域的應用：

1. 高端 AI 芯片（如適配 Intel 18A 工藝的算力芯片）先進封裝，為何要用 SiC？傳統封裝材料瓶頸在哪？

核心結論：Intel 18A 等先進工藝支撐 AI 芯片功耗達千瓦級，熱流密度驟增，傳統硅 / 玻璃 / 有機基板在散熱、絕緣、機械強度上觸頂，SiC 是破解封裝熱障與信號完整性的唯一方案。

傳統材料瓶頸：硅熱導率僅～150W/m?K，散熱不足；有機基板絕緣性差、易翹曲；玻璃機械強度低，無法適配 GPU+HBM 高密度堆疊。

SiC 封裝三大核心優勢：

極致散熱：熱導率 400-500W/m?K，是硅的 3 倍、陶瓷的近 2 倍，可使 GPU 結溫降 20-30℃，散熱成本降 30%。

高絕緣低串?dāng)_：半絕緣 SiC 電阻率達 10^8Ω?cm，近乎絕緣體，降低高速 I/O 寄生電容與串?dāng)_，適配 GPU+HBM 高頻信號。

熱匹配抗翹曲：熱膨脹系數 4.3ppm/℃，與硅高度匹配，高機械強度避免封裝應力開裂，保障大尺寸中介層平整度。

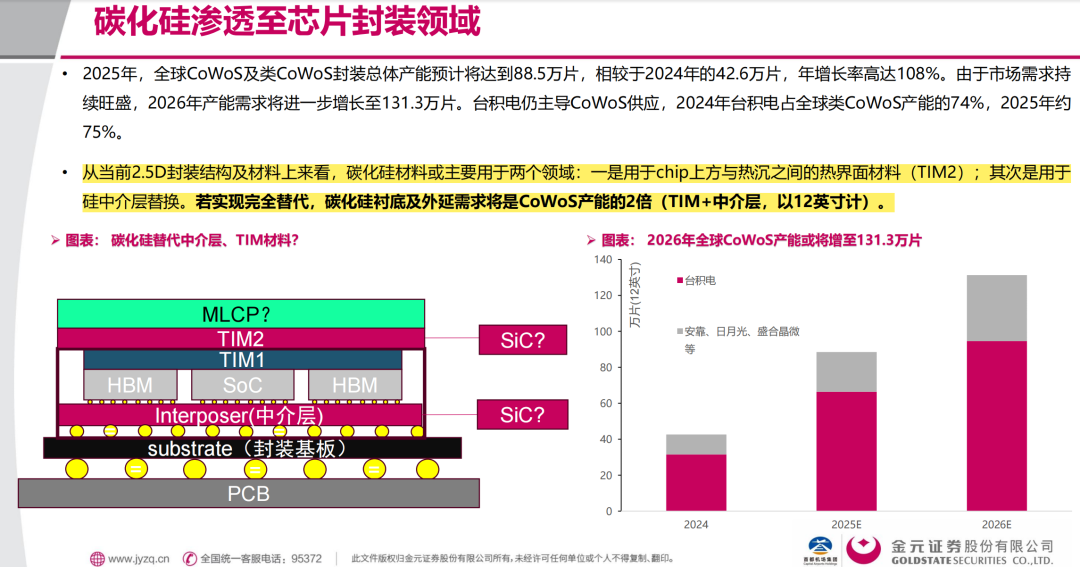

2. SiC 在先進封裝的具體應用場景與市場空間？（報告 P22-P23）

兩大落地方向：

熱界面材料 TIM2：芯片與熱沉之間，降低界面熱阻。

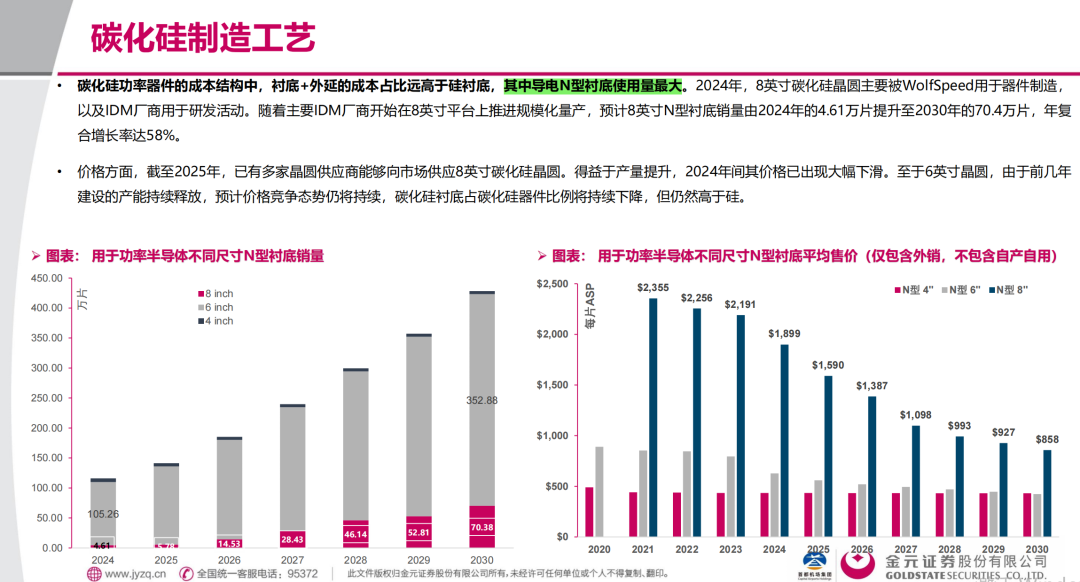

硅中介層替換：替代傳統硅中介層，適配 CoWoS 等 2.5D 先進封裝。市場測算：2025 年全球 CoWoS 產能 88.5 萬片，同比 + 108%；若 SiC 完全替代，襯底 + 外延需求為 CoWoS 產能的 2 倍（12 英寸計），打開全新增量市場。

3. SiC 電源 + SiC 封裝，對 Intel 18A 等先進工藝 AI 芯片的整體價值？

閉環賦能：

電源端：SiC PSU+SST 實現99% 效率 + 800V 高壓直配，為 Intel 18A 芯片提供穩定、低損耗、高功率供電，突破供電瓶頸。

封裝端：SiC 中介層 + TIM 解決千瓦級功耗散熱，避免芯片過熱降頻，釋放 Intel 18A 工藝算力性能，實現 “高效供電 + 高效散熱” 雙輪驅動。
