說起來，LLC這個拓?fù)湔娴氖亲屓擞謵塾趾蕖Ｎ疫€記得三年前第一次做LLC的時候，覺得這拓?fù)湫矢摺⒉ㄐ魏每矗喼笔情_關電源里的"明星拓?fù)?。可真到自己動手的時候，光一個變壓器就把我折騰得夠嗆。前前后后繞了七八版，效率就是上不去，諧振波形要么畸變，要么輕載下增益飄得離譜。
這塊把我坑慘了，當時總覺得是自己繞組繞法不對，或是氣隙沒磨好。直到后來跟實驗室的師兄聊，他一句話點醒了我："你別光盯著勵磁感，LLC磁集成的精髓，其實全在漏感控制上。"
很多人剛接觸LLC的時候，都覺得磁集成就是"把諧振電感和變壓器做在一起"，省個元件而已。我當初也是這么想的，現在回頭看，這想法真是太天真了。
其實磁集成遠不止省個元件這么簡單。LLC諧振變換器為什么需要磁集成？因?yàn)長LC的工作原理完全依賴于三個參數：勵磁電感Lm、諧振電感Lr、諧振電容Cr。傳統分立方案里，變壓器和電感是兩個獨立元件，先不說體積大，光寄生參數的影響就能把你設計的理論波形搞得面目全非。

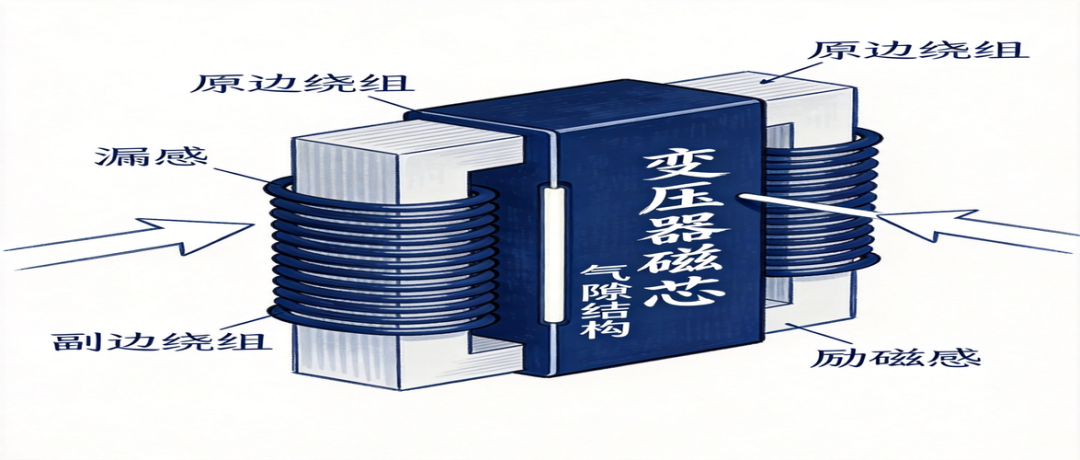

▲ 磁集成LLC變壓器結構示意圖
磁集成就是把諧振電感集成到變壓器里面，利用變壓器原副邊的漏感來充當諧振電感Lr。這樣做的好處太多了：體積小、寄生參數可控、整體損耗也小。但問題也恰恰出在這里——漏感這東西，不像分立電感那樣好控制。
我見過太多工程師做LLC，把勵磁感算得精精確確，氣隙開得分毫不差，結果一做實驗，效率就是上不去，或者滿載沒問題，一到輕載就炸管。
問題就出在漏感上。漏感太小，諧振頻率直接飄上天，增益不夠，輸出電壓拉不起來。漏感太大？那更慘，環流損耗激增，變壓器發熱嚴重，效率掉個兩三個百分點都是常事。更要命的是，漏感還跟繞組結構、氣隙大小、繞組排列都有關系，稍微動一處，漏感就變了。

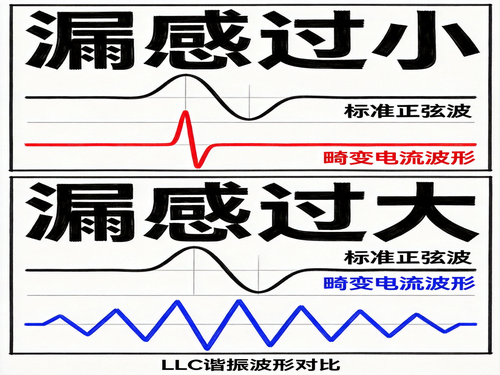

▲ 漏感偏差對諧振波形的影響對比
磁集成的核心難點，就在于漏感和勵磁感的平衡。你想啊，氣隙開大點，勵磁感降下來，漏感卻跟著變了；繞組匝數調一下，漏感好了，勵磁感又變了。這倆參數就像蹺蹺板，按下去那頭又翹起來這頭，特別考驗設計功底。
按我的經驗，主要是有幾個關鍵點得死死抓住的。
第一個是繞組排列方式。原副邊繞組的距離直接影響漏感。距離越遠，漏感越大。很多人喜歡三明治繞法，原-副-原，這樣漏感小，EMI好，可漏感太小了又不行。所以得根據你需要的漏感值，精確計算繞組之間的距離。我一般是先繞好原邊，然后根據計算需要的漏感，再?zèng)Q定副邊放多遠。
第二個是氣隙的影響。這個很多人忽略了，以為氣隙只影響勵磁感，其實氣隙對漏感影響也大。氣隙越大，漏感越大。因?yàn)闅庀哆吘壍拇艌鰯U(kuò)散效應，會讓漏感跟著變大。所以設計變壓器的時候，得把氣隙對漏感的影響系數要提前算進去。

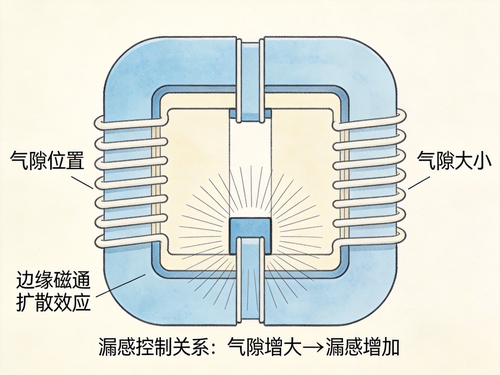

▲ 氣隙位置與漏感控制關系示意圖
第三個是磁芯的選擇。PQ型磁芯的窗口高度、中柱尺寸，都會影響漏感。我一般是先選好磁芯，然后根據磁芯參數算最大能提供的漏感范圍，再?zèng)Q定繞組怎么排。
這些說起來容易，做起來難。我當年做第一版的時候，就是先按理論算出來的漏感，一做實測差了20%，反復調了三版才調好。
說幾個我踩過的坑，希望你們別再踩了。
第一個坑：漏感算不準。很多資料里給的漏感計算公式，都是理想情況下的，實際繞出來差很多。因?yàn)楣嚼餂]考慮繞組的厚度、絕緣層厚度，還有線徑這些因素。別太信公式，公式算完一定要做個樣片實測一下。我一般是先繞個簡單的樣品，測完漏感再微調，別指望一次成功。
第二個坑：以為漏感越大越好。有人覺得LLC需要諧振電感，那漏感大點沒關系。錯了！漏感大了，勵磁感也跟著受影響，而且漏感大了變壓器的銅耗也會增加。我做過對比，同一臺電源，漏感從30uH調到50uH，效率掉了1.5個百分點。
第三個坑：忽略氣隙對漏感的影響。我第一版就是這樣，算好了氣隙，結果做出來漏感差了一半。后來才發現，氣隙開得大，漏感也跟著變大了。所以設計的時候，氣隙和漏感要一起考慮，不能分開算。
我個人覺得，做LLC磁集成，其實就是跟漏感較勁。把漏感控制好了，80%的問題都解決了。漏感準了，諧振頻率就準了，增益就穩了，效率就高了。
這就像做菜，調料比例對了，味道差不了。漏感就是LLC磁集成里最關鍵的那味調料。
我見過太多人在這上面走彎路了。有的調了半年，變壓器繞了十幾版，就是沒抓住漏感這個關鍵點。其實只要把漏感搞懂了，控制住了，后面的事情就好辦多了。
LLC磁集成說難也難，說簡單也簡單。難在它不是單個參數的設計，而是多個參數之間的平衡。簡單在只要抓住了漏感這個牛鼻子，其他的問題都迎刃而解。
做電源設計，尤其是磁件設計，真的是經驗很重要。很多東西書本上寫得很清楚，可真到動手做的時候，到處都是坑。有時候就是需要有人帶一帶，指點一下，能少走好幾年彎路。
