在原理圖中線分為“導線”和“線條”，但是一般用導線連接元器件，線條用來繪制元器件，這是為什么呢？“放置-導線”與“放置—線條”有什么區別呢？
1）“放置-導線”與“放置—線條”本質區別是導線是有電氣屬性的，而線條是沒有電氣屬性的，用導線來連接元器件，原理圖編譯時不會報錯，但是導進PCB后器件焊盤是沒有網絡的，如圖1、2所示，R20兩端用線條進行連接，然后導入PCB。

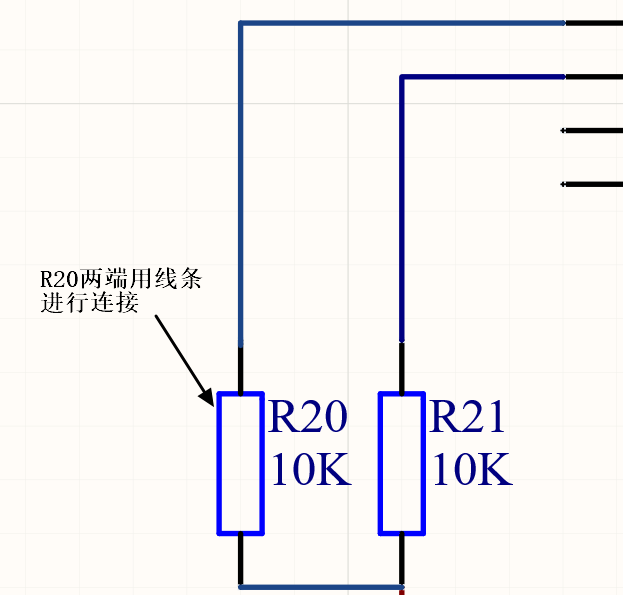

圖1 用線條連接R20
圖2焊盤沒有網絡
2）從上圖可以看出在原理圖中連接元器件需要用“導線”連接，用“線條”連接會導致PCB中的焊盤沒有網絡。
