1. Silicon Corner（硅工藝角，簡稱硅角 / 工藝角）：晶圓制造過程中，同一款工藝在不同批次、不同晶圓、同一片晶圓不同位置、甚至同一顆芯片不同區域，晶體管、電阻、電容、金屬連線等器件電學參數會發生系統性偏移；工藝廠商將器件性能偏移的極限邊界組合歸納為標準化模型，這一組極限工況就叫 Silicon Corner。
通俗來說：硅角是芯片制造偏差的極端邊界模型，代表量產芯片性能的最差 / 最優極限。
區分兩個易混淆概念：
Silicon Corner（工藝角，硅本身偏差）：只和晶圓制造工藝有關，是片上器件固有偏差；

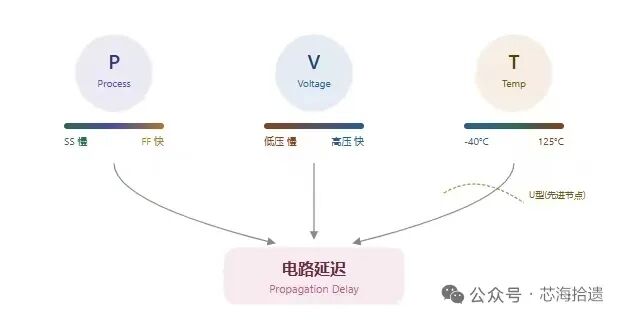

Operating Corner（工作角）：電壓（V）、溫度（T），常和硅角組合為 PVT（Process-Voltage-Temperature）。
完整 PVT = Silicon Corner（P）+ Voltage（V）+ Temperature（T），硅角是 PVT 中最核心、最難收斂的變量。
2. 為什么會存在硅角偏差？
半導體光刻、刻蝕、薄膜沉積、離子注入、退火都是非理想制程，帶來不可消除偏差：
柵長 / 柵寬偏移：光刻曝光劑量、對焦偏差導致 MOS 管實際 W/L 偏離設計值；柵長直接決定驅動電流、閾值電壓 Vth；
離子注入濃度波動：溝道摻雜濃度變化 → 閾值電壓 Vth 漂移；源漏摻雜 → 導通電阻 Ron 變化；
氧化層厚度 Tox 偏差：柵介質厚度波動，影響柵電容 Cox、漏電流、驅動電流 Idsat；
金屬層厚度 / 線寬：金屬電阻、通孔電阻、寄生電容上下浮動；
多晶硅 / 有源區刻蝕均勻性：片內、片間、批次間均勻性差異；
退火溫度與時間波動：影響雜質激活程度，遷移率 μ 變化。
工藝廠無法把所有器件參數完全固定，只能控制在公差區間；硅角就是取區間上下限，組合出最極端的器件模型。
二、為什么必須做 Silicon Corner 驗證，工藝角重要嗎？
芯片設計如果只驗證典型工藝 Typical（TT） 單點模型，流片后大概率出現大面積失效，硅角驗證的核心目的有 4 點：
1. 覆蓋量產所有芯片，避免良率崩盤
同一款設計流片上萬片晶圓，器件參數會落在典型值兩側連續分布；只仿 TT 只能保證 “中間狀態芯片” 正常工作，邊界極限芯片（最快 / 最慢管子組合）會出現：時序違例、漏電超標、電源崩潰、帶寬不足、增益丟失。硅角仿真提前捕獲極限失效，保證全量產批次芯片功能達標。
2. 確定電路性能上下限，規范規格書
Fast Corner：管子驅動極強 → 速度最快，但漏電流、功耗最大、串擾更嚴重、保持時間違例；
Slow Corner：管子驅動極弱 → 速度最慢，建立時間違例、帶寬不足、增益下降； 設計規格（最高工作頻率、最大功耗、最低工作電壓）必須以 Slow Corner 為下限、Fast Corner 為上限做約束，否則規格虛標，終端客戶整機不穩定。
3. 指導電路裕量設計，降低量產修復成本
若 Slow Corner 時序大量違例，設計提前加大驅動、加寬金屬、優化路徑；若 Fast Corner 漏電超標，提前加泄放電路、降低偏置電流。流片后再改版圖成本百萬起步，硅角仿真是低成本前置篩選手段。
4. 區分工藝失效與設計失效
芯片回片測試異常時，通過硅角仿真復現故障：
僅 Slow Corner 失效：驅動不足、時序裕量不夠的設計問題；
僅 Fast Corner 失效：漏電、噪聲、過沖、可靠性問題；
所有硅角均失效：電路架構、拓撲本身缺陷。
三、Silicon Corner 完整分類與物理含義
行業標準按 NMOS、PMOS 晶體管快慢組合劃分核心硅角，輔以無源器件（電阻、電容）角，分為核心 MOS 硅角+無源器件角兩大類。
（一）核心 MOS 四大基礎硅角
定義規則：第一個字母代表 NMOS 速度，第二個代表 PMOS 速度；T=Typical 典型，F=Fast 快，S=Slow 慢。
TT（Typical-Typical，典型角） NMOS、PMOS 器件參數均為工藝標稱中間值，代表絕大多數量產芯片的平均性能。
特征：驅動電流、漏電、電阻電容均為標準值；
用途：基礎功能驗證、功耗標稱、基礎時序仿真，不能單獨作為簽核依據。
FF（Fast-Fast，快角） NMOS、PMOS 同時偏快：柵長偏小、遷移率偏高、Vth 偏低，導通電流極大。
風險點：漏電功耗超標、鎖存器 hold 違例、ESD 器件過載、電源壓降瞬態尖峰。
風險點：建立時間（setup time）大量違例、最高工作頻率下降、模擬電路指標不達標、低壓工作點崩潰。
SF：NMOS 慢、PMOS 快； 兩類管子性能反向偏移，主要影響靜態偏置、漏電流、電壓裕度、電平匹配，是模擬、IO、電源管理芯片必仿角。
典型問題：差分對管失配增大、靜態電流漂移、電平轉換電路高低電平偏移、漏電不對稱。
（二）無源器件工藝角（電阻 R / 電容 C Corner）MOS 角只管控晶體管，片上阻容也存在獨立制造偏差，需疊加使用：
Resistor Corner：Rmin / Rtyp / Rmax 多晶電阻、擴散電阻、金屬電阻薄膜厚度偏差：Rmax 代表電阻偏大，Rmin 偏小；影響偏置電流、分壓電路、振蕩器頻率、ADC 基準。
Capacitor Corner：Cmin / Ctyp / Cmax MIM 電容、柵電容介質厚度偏差；Cmax 電容更大，RC 延時變長，影響濾波器、環路補償、時鐘振蕩器。
完整仿真工況 = MOS 硅角 + R 角 + C 角 + 電壓 + 溫度。 舉例：SS + Rmax + Cmax + 最低電壓 + 125℃ = 數字時序最差工況；FF + Rmin + Cmin + 最高電壓 -40℃ = 速度最快、漏電最大工況。
（三）特殊進階硅角（先進工藝 7nm/3nm FinFET 專屬）
LVT/SLVT/HVT 器件獨立角：不同閾值電壓管子各自存在快慢偏差，低閾值 LVT 漏電對 FF 角更敏感；
Well/STI 應力角：FinFET 溝槽應力帶來遷移率偏移，廠方提供單獨應力工藝角；
片內偏差角（Local Mismatch Corner）：同一芯片相鄰器件微小失配，用于 ADC、差分放大器、鎖相環匹配仿真，屬于硅角細分子集。
分數字 IC、模擬射頻 IC、IO / 電源芯片、先進工藝 FinFET四大場景，每個場景有強制必過硅角清單。
場景 1：數字芯片（CPU、MCU、FPGA、ASIC）
核心訴求：時序收斂、功耗合規、功能全覆蓋
靜態時序分析 STA（簽核強制）
Setup 建立時間檢查：SS（慢角）+ 低壓 + 高溫 + RmaxCmax，最慢工況，setup 違例高發；
Hold 保持時間檢查：FF（快角）+ 高壓 + 低溫 + RminCmin，最快工況，hold 違例高發；
交叉角 FS/SF：檢查漏電、電平域轉換、電源域隔離單元。 行業標準：數字芯片必須完成 TT/FF/SS/FS/SF 五組硅角 STA 簽核，缺任一視為流片風險。
動態功耗仿真 FF 角漏電流最大，用來核定芯片最大靜態功耗；TT 角作為規格標稱功耗。
可靠性仿真（EM 電遷移） FF 角瞬時電流最大，金屬通孔電流密度峰值最高，EM 失效集中在 FF 高溫高壓工況。
場景 2：模擬 / 射頻芯片（ADC、PLL、LDO、PA、濾波器）
模擬電路對器件匹配、偏置電流極度敏感，所有硅角全覆蓋，且疊加阻容角掃描：
LDO 線性穩壓器 SS 角驅動最弱，負載瞬態響應最差；FF 角靜態電流偏大；FS/SF 導致輸出電壓基準漂移，需全硅角掃描線性調整率、負載調整率。
PLL 鎖相環 SS 下 VCO 振蕩頻率下限，FF 下頻率上限；R/C 角直接改變環路帶寬，必須組合硅角掃描鎖定范圍、抖動。
高精度 ADC/DAC SF/FS 交叉角帶來差分對失配，造成 INL/DNL 失真超標；Rmax/Rmin 改變參考電流，滿量程偏移。
場景 3：IO、ESD、接口電路（DDR、USB、Serdes）
IO 同時包含 MOS、電阻、ESD 器件，FF 角風險最高：
FF 高壓低溫：驅動電流過大，IO 上升下降沿過沖，產生閂鎖效應風險；
SS 低壓高溫：驅動不足，高速接口眼圖閉合，傳輸誤碼； 所有 Serdes 高速接口必須輸出 FF/SS/SF/FS 眼圖作為交付標準。
場景 4：先進工藝 FinFET（7nm/5nm/3nm）
新增應力、閾值、多晶硅擴散偏差，驗證強度翻倍：
除基礎五硅角，疊加 HVT/LVT/SLVT 獨立工藝角；
片內局部失配角單獨仿真存儲器、SRAM 單元；
漏電功耗成為核心約束，FF 角漏電差幾個數量級，必須做多角功耗分析。
場景 5：量產良率預測（DFM 可制造性）
工藝廠提供硅角參數分布模型，通過蒙特卡洛仿真疊加硅角邊界，預測不同硅角下電路失效概率，優化版圖裕量提升良率。
五、Silicon Corner 仿真 vs 軟件算法仿真
很多工程師混淆 “工藝角電路仿真” 和 “純軟件邏輯仿真”，二者底層模型、變量、目標完全割裂，對比如下：
關鍵總結差異
軟件邏輯仿真只驗證電路 “邏輯對不對”，完全忽略晶圓制造帶來的器件快慢偏差；只跑軟件仿真，流片后極易出現功能正常但芯片跑不到額定頻率、漏電超標；
Silicon Corner 電路仿真驗證電路在真實制造極限下 “電氣性能是否達標”，是連接軟件邏輯和真實硅片的橋梁；
正確設計流程：軟件邏輯仿真保證功能正確 → 硅角 PVT 仿真覆蓋全量產極限工況 → 全部工況無違例，方可流片。
六、全文總結
Silicon Corner 本質：晶圓制造器件參數偏差的極限邊界模型，分為 TT/FF/SS/FS/SF 五大 MOS 基礎角，配套電阻電容無源角，FinFET 工藝增加應力、閾值細分角；
存在必要性：制程固有均勻性偏差無法消除，僅驗證典型 TT 角會導致量產芯片邊界工況大面積失效，硅角提前鎖定性能上下限、規避流片巨額損失；
工程落地：數字以 STA 時序簽核為核心（SS 查 setup、FF 查 hold）；模擬射頻全覆蓋所有硅角 + 阻容角，核查增益、基準、抖動、失真；IO / 先進工藝重點關注 FF 角漏電與電流沖擊；
和軟件仿真核心區分：軟件只驗邏輯，無制造偏差；硅角仿真是基于 PDK 物理器件模型，覆蓋真實流片極限電氣工況，是芯片投產前不可跳過的硬件簽核步驟。
邏輯仿真保證芯片 “能干活”，Silicon Corner 全工況仿真保證芯片 “所有量產芯片在所有環境下穩定達標”。
