SiC SBD：第三代半導體的破局者

碳化硅(SiC)功率器件在高壓和高溫應用中展現出卓越的效率與性能，而傳統硅基器件在這些領域則面臨物理極限。

在各類SiC器件中，肖特基勢壘二極管(SBD)被公認為最早問世的SiC功率器件，相關研究可追溯至1974年¹。SBD很快便實現了廣泛的商業化應用，尤其在電動汽車牽引逆變器和可再生能源裝置等電源轉換系統中。

SiC肖特基勢壘物理原理

與依賴P型和N型半導體結的PN結二極管不同，SBD通過金屬-半導體接觸形成整流勢壘。當金屬觸點與輕摻雜的N型半導體接觸時，會形成一個耗盡區及相應的勢壘。勢壘高度(對于SiC肖特基二極管通常為0.8至1.2eV)決定了器件的諸多電學特性。

與電子和空穴均參與導電的PN結二極管不同，肖特基二極管(圖1)是一種多數載流子(單極型)器件，幾乎沒有少數載流子注入。這消除了存儲電荷效應，使其開關速度遠超PN結二極管。

圖1：SBD的基本結構。(來源：東芝³)

SiC的禁帶寬度約為3.25eV，遠大于硅(Si)的1.1eV，這使得在相同漂移區厚度下，SiC的擊穿電壓顯著更高。SiC的臨界電場強度超過2MV/cm，約為硅的十倍²。這意味著，SiC器件僅需十分之一厚度的漂移區即可達到與同等硅器件相同的擊穿電壓，從而大幅降低導通電阻。

SiC兼具肖特基二極管固有的快速開關特性與優異的材料特性，可開發出同時具備低導通損耗和極低開關損耗的器件。

SiC的另一大優勢在于其卓越的熱管理性能，其熱導率約為硅的三倍(4.2W/cm·K對比1.48W/cm·K)²。此外，SiC的寬禁帶使其能夠在超過175℃的結溫下工作。這些優異的熱性能降低了對冷卻系統的要求，并提升了在關鍵和高要求應用中的可靠性。

當施加外部電壓時，N型SiC漂移區的電子會越過肖特基勢壘流入金屬陽極。由于沒有少數載流子(空穴)注入，結區內不會產生電荷存儲。

耗盡區從金屬-半導體界面延伸至SiC漂移層。得益于較高的臨界擊穿場強，在相同擊穿電壓下，SiC的該漂移層可以比硅的更薄，且摻雜濃度更高。

與傳統硅SBD相比的優勢

硅基SBD雖能實現極快的響應速度，但受限于漏電流和較低的擊穿強度，其工作電壓通常低于200V。

相比之下，SiC SBD具有以下優勢：

• 高電壓額定值：Si SBD僅適用于低電壓場景，而SiC SBD的商用產品電壓額定值可達數千伏。
• 導熱性：SiC的高熱導率使其散熱性能更佳，散熱器尺寸也更小。
• 溫度穩定性：SiC SBD可在高達175℃的結溫T_j下工作(理論上可更高)，而不會像硅基器件那樣出現漏電流激增的情況。
• 正溫度系數：SiC SBD的正向壓降(V_F)隨溫度升高而升高。換言之，在相同V_F下，結溫升高會導致正向電流減小。這使得并聯操作變得安全便捷，因?yàn)闇囟容^高的二極管會自然地將電流“推”向溫度較低的二極管，從而防止熱失控。⁴

MPS和JBS架構

傳統的SiC SBD雖然開關速度快、反向恢復電流低，但在高電壓和高溫下工作時，通常存在反向漏電流大和浪涌電流承受能力有限的問題。

為解決這些局限，業界提出了合并式PiN肖特基(MPS)和結勢壘肖特基(JBS)架構，通過在N型漂移層中引入P型區域(P+注入)來實現。該設計在肖特基接觸上形成了額外的PN結。

在正向偏置下，電流主要流經低勢壘的肖特基區域，從而保持較低的V_F和快速開關。然而，在反向偏置或大電流浪涌期間，PN結會阻斷電流泄漏路徑，從而降低反向漏電流并增強抗浪涌電流能力。

市售SiC SBD

本節將探討幾款市售的SiC SBD，涵蓋不同的電壓和電流額定值，并分析制造商如何針對特定應用優化其設計。

Wolfspeed

Wolfspeed是SiC技術的先驅，提供一系列額定電壓從600V到1700V的SiC肖特基二極管，適用于功率整流器和需要反向電流保護的工業電路。

例如，C3D10065A是一款第三代650V SiC肖特基二極管，額定連續正向電流為10A。該器件在10A和25℃下的最大V_F為1.8V；得益于SiC的正溫度系數特性，在175℃時該壓降會增至約2.4V。

C3D10065A采用TO-220-2封裝，典型結殼熱阻為1.1℃/W。由于SiC肖特基二極管是多數載流子器件，不存在反向恢復電荷(Q_rr)，因此可實現快速開關操作(圖2)。

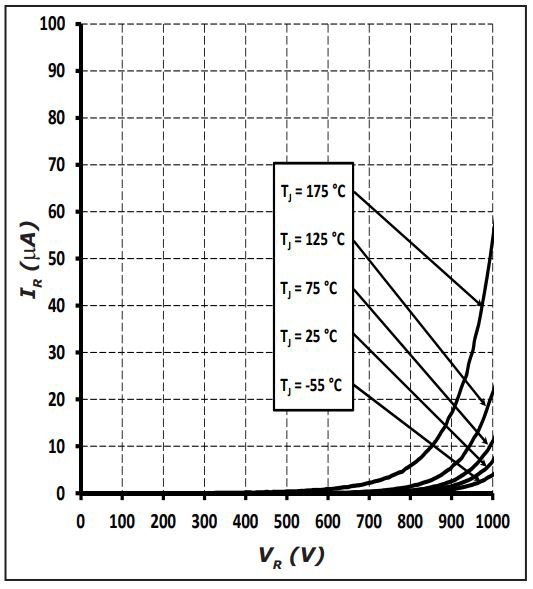

圖2：Wolfspeed C3D10065A SiC肖特基二極管的反向特性。(來源：Wolfspeed)

這些肖特基二極管(SBD)采用MPS技術，具備高浪涌耐受能力。該器件還采用了JBS結構，利用肖特基接觸下方的P型區域屏蔽結區，從而在高溫下抑制漏電流。

英飛凌

英飛凌科技的CoolSiC系列肖特基二極管包含三個主要產品系列，額定電壓分別為650V、1200V和2000V。IDH10G65C5肖特基二極管屬于650V G5系列，其額定電壓和電流與前文提及的Wolfspeed器件相似，但優化重點有所不同。

這款650V、10A的器件在額定電流和環境溫度下實現了1.7V的較低最大V_F。該器件采用英飛凌專有的MPS結構，集成了僅在浪涌電流條件下激活的PN結器件。這種設計在正常工作時提供類似肖特基二極管的性能，同時在故障情況下提供更高的耐用性。

熱特性方面，該器件在TO-220-2封裝中的典型結殼熱阻為1.0K/W，且在整個溫度范圍內都能穩定工作，避免了硅肖特基二極管在高溫下常見的熱失控問題。

該器件采用了英飛凌thinQ!第五代技術，結合了英飛凌專有的擴散焊接工藝(最初應用于第三代產品)、更緊湊的架構和薄晶圓制造技術。通過晶圓減薄工藝，在不影響質量或良率的情況下，將晶圓厚度減至原來的三分之一左右。這種減薄降低了襯底的電阻影響，并提高了浪涌電流的魯棒性(圖3)。

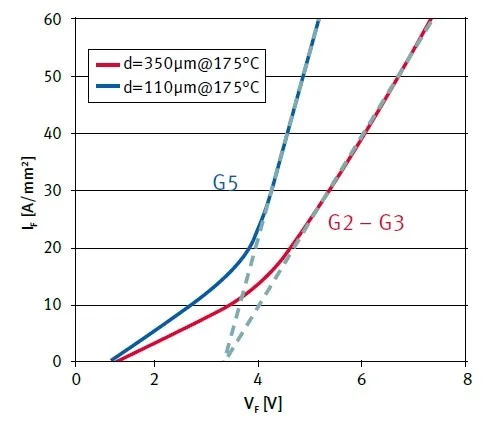

圖3：英飛凌專有的薄晶圓技術使芯片更薄，從而降低襯底電阻。(來源：英飛凌)

意法半導體(ST)

針對更大功率的應用，ST提供STPSC20H12-Y，這是一款額定電壓1200V、連續電流20A的器件。其最大V_F在20A和25℃時為1.5V，在20A和150℃時為2.25V。ST在其最新一代SiC肖特基二極管中采用了MPS技術，實現了高浪涌保護、低V_F和更佳的熱穩定性。

該器件提供TO-220AC、D²PAK和D²PAK HV封裝，典型結殼熱阻為0.3℃/W。STPSC20H12-Y符合AEC-Q101標準，支持-40℃至+175℃的工作結溫，非常適合車載充電器和PFC電路等汽車和工業領域的硬開關應用。

羅姆半導體(ROHM)

羅姆半導體推出了SCS2xxxNHR系列SMD SiC SBD，該系列通過增加端子間的爬電距離來提高絕緣電阻。該系列提供650V和1200V兩種電壓規格，覆蓋了電動汽車(xEV)應用中廣泛使用的400V系統，包括車載充電器(OBC)、電動汽車充電器、DC/DC轉換器和無線充電器。

這些器件采用了一種新結構(圖4)，取消了封裝底部的中心引腳，從而將爬電距離增至至少5.1mm，約為標準型號的1.3倍。這降低了端子間發生爬電放電的風險，并且在高壓應用中進行表面貼裝時，無需使用樹脂灌封作為絕緣措施。

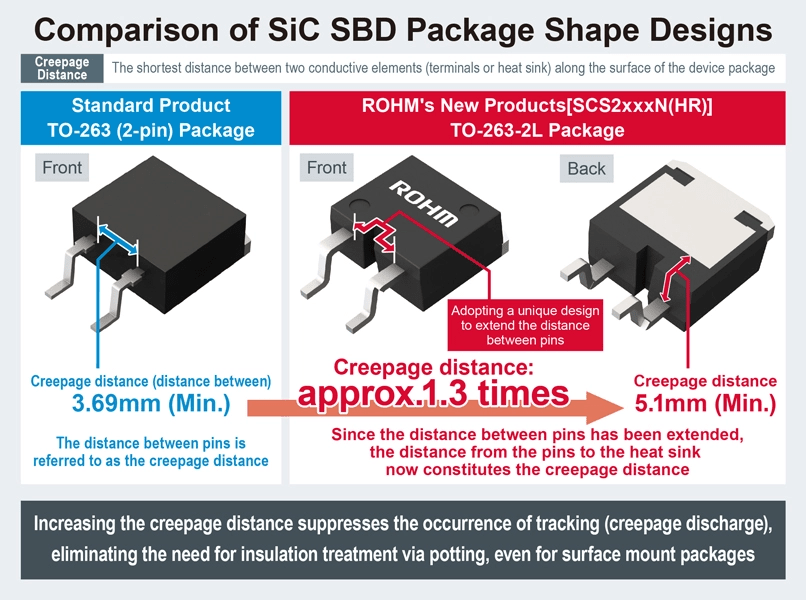

圖4：SCS2xxxNHR系列具有更大的爬電距離。(來源：ROHM)

Bourns

Bourns提供豐富的SiC SBD產品線，適用于整流應用，額定電壓分別為650V和1200V，封裝形式包括TO220-2、TO247-3、TO252和DFN8×8。其中，BSDH10G65E2 SiC肖特基二極管憑借其高峰值正向浪涌能力、低V_F、低熱阻和低功率損耗，尤其適用于高要求電源應用。

這款650V/10A SiC SBD采用TO-220-2封裝，在25℃/10A條件下最大V_F為1.7V，在175℃/10A條件下為2.3V(圖5)。該器件的典型應用包括開關電源、功率因數校正級、光伏逆變器、DC-DC轉換器和電機驅動器。

圖5：BSDH10G65E2的典型正向特性。(來源：Bourns)

東芝(Toshiba)

東芝第三代SiC SBD提供650V和1200V兩種額定值，采用JBS結構，具有低漏電流和強大的浪涌電流性能，適用于開關電源。

TRS10H120H是一款1200V/10A的SiC SBD，采用TO-247-2L封裝。該器件具有低V_F(典型值1.27V)、低Q_c(典型值61nC)和低I_R(典型值1.0µA)的優勢。該SBD采用東芝改進的JBS結構，提高了浪涌電流能力，適用于功率因數校正、太陽能逆變器、不間斷電源(UPS)和DC-DC轉換器等應用。

安森美

安森美的EliteSiC產品系列提供多款基于MPS技術的SiC二極管，額定電壓分別為650V、1200V和1700V。例如，F(xiàn)FSH40120ADN-F085是一款1200V、40A的雙二極管，采用TO-247-3L封裝，具有共陰極結構。

該SBD符合AEC-Q101標準，最高結溫可達175℃，非常適合混合動力汽車(HEV)車載充電器和HEV DC/DC轉換器等汽車應用。

納微半導體(Navitas)

納微半導體的GeneSiC MPS二極管設計融合了PiN和肖特基二極管結構的優點，實現了低V_F、高浪涌電流承受能力以及極低的與溫度無關的開關損耗。專有的薄芯片技術(圖6)進一步降低了V_F，并改善了散熱，從而實現更低的運行溫度。

圖6：Navitas GeneSiC MPS二極管的結構，其中包含注入到漂移區的額外P型摻雜阱。(來源：Navitas⁵)

GeneSiC肖特基二極管提供650V、1200V、1700V和3300V四種額定電壓規格。GD2X25MPS17N是一款高壓1700V/50A MPS，采用SOT-227封裝。該肖特基二極管基于Navitas Gen4薄芯片技術制造，在25A/25℃條件下最大V_F為1.8V，非常適用于電動汽車快速充電器、風力發電機、太陽能逆變器、電源、高頻整流器和電機驅動器等應用。
