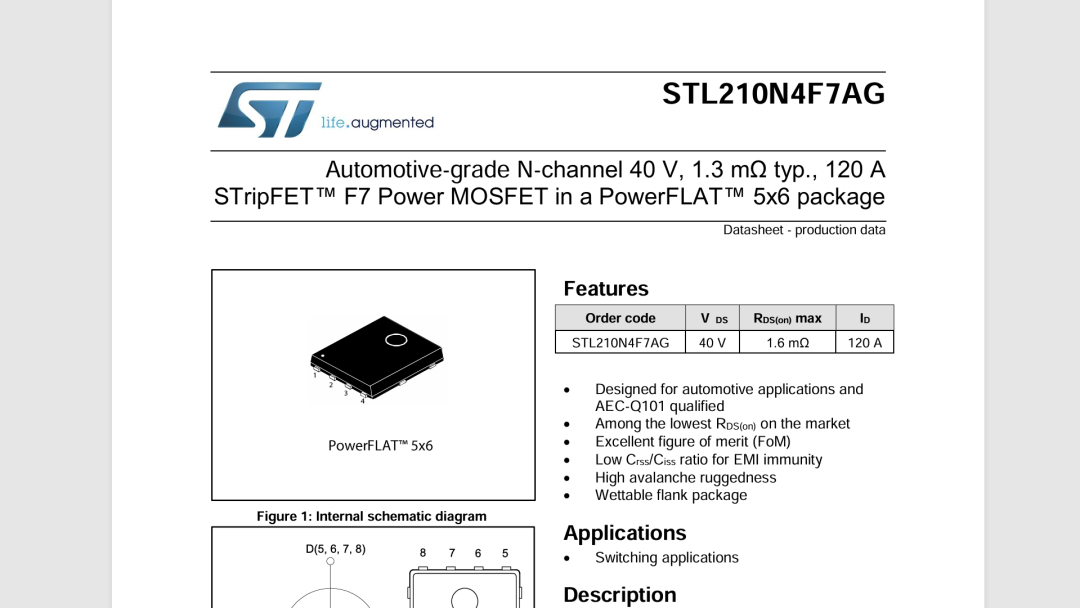

??這款表貼NMOS是從一個別人的電路板上拆卸下來的。它的數據手冊給出他的導通電阻只有 1.6毫歐姆。下面，對它的導通電阻進行初步測試。????

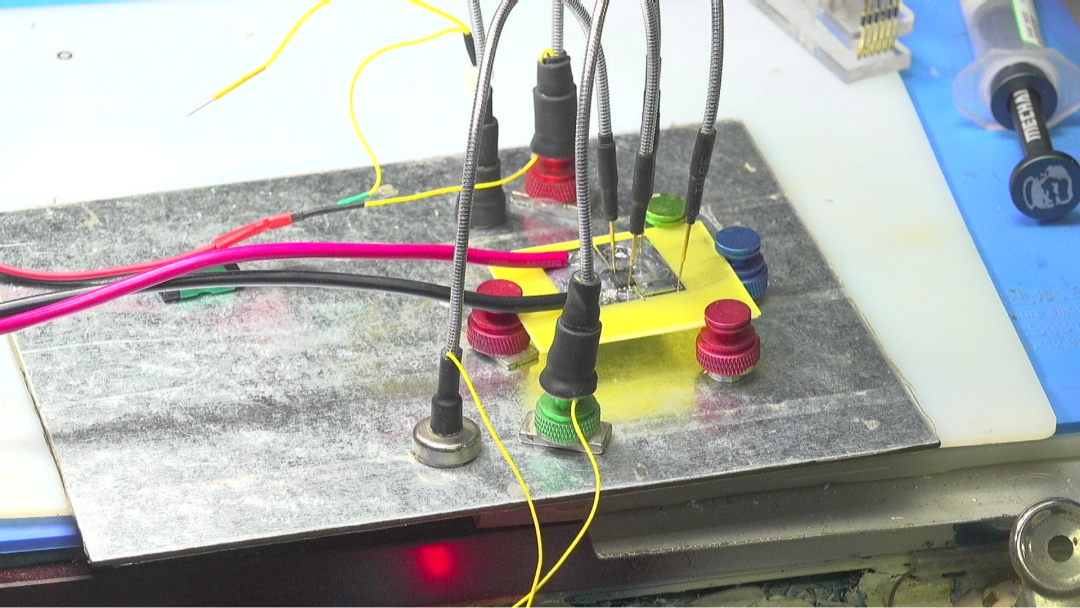

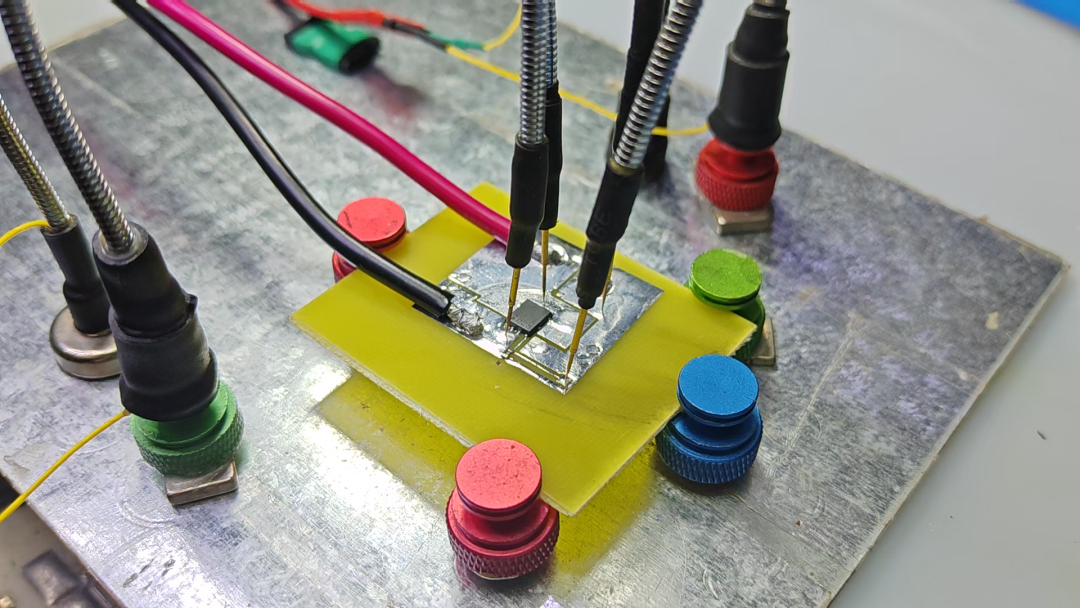

??這里制作了一個電路板，給它的柵極 施加12V的偏置電壓。????利用一款低壓電源提供 10A的漏極電流，測量一下它的漏極和源極之間的電壓差，進而獲得該NMOS管導通之后的電阻。

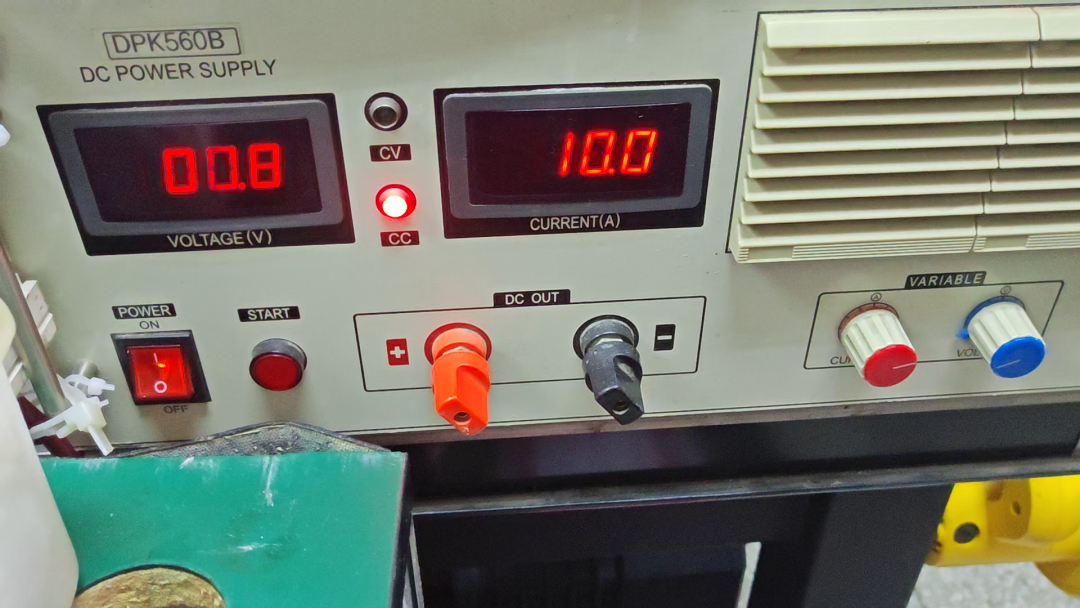

??設置低壓電源 DPK560B 輸出電壓為10A。????

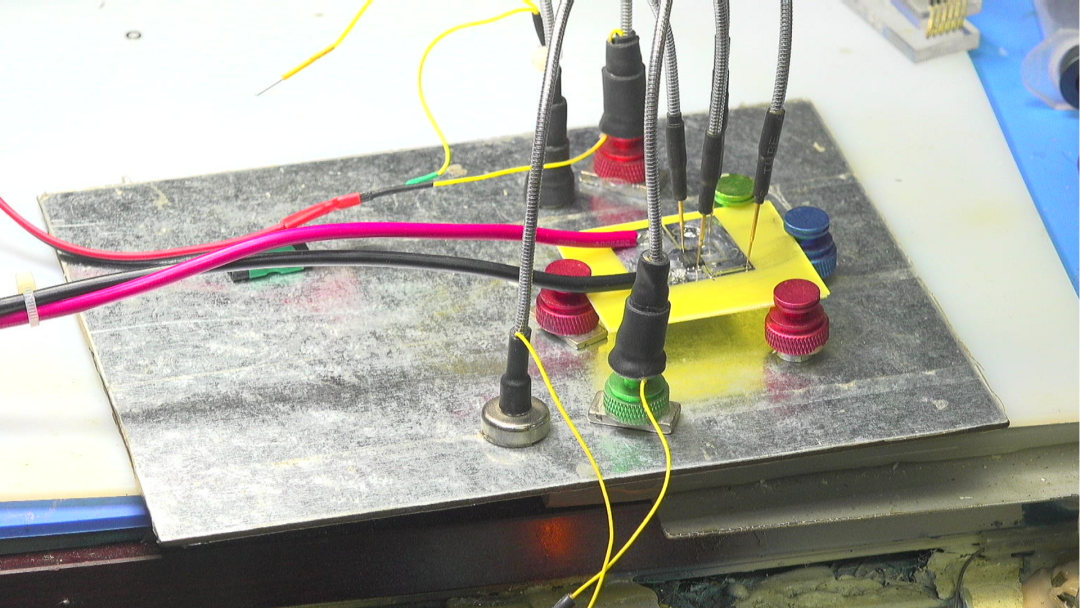

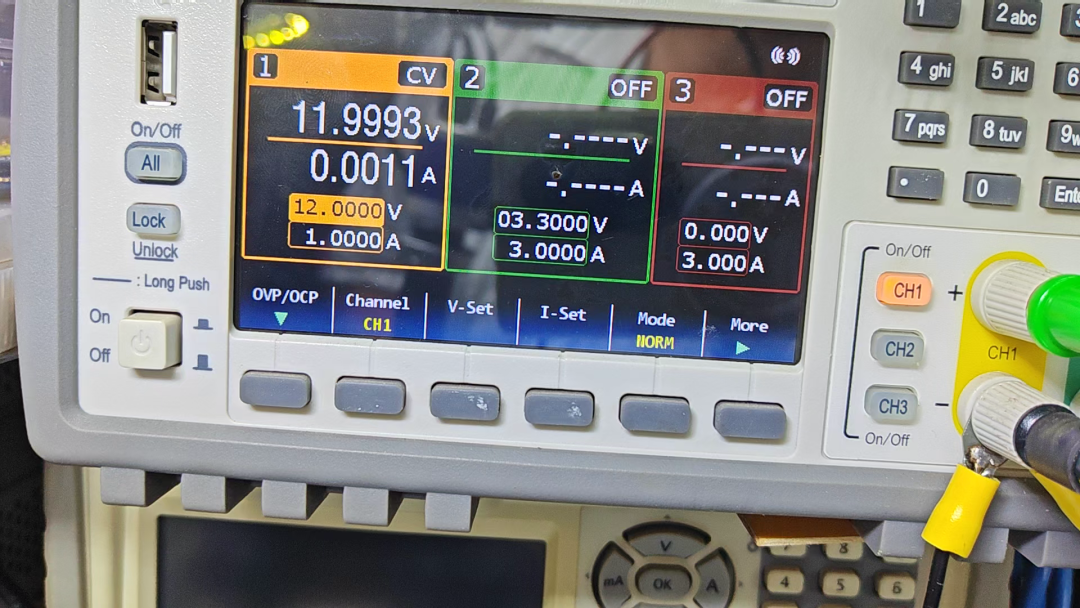

??柵極偏置電壓現在為12V，測量MOS管的漏極和源極之間的電壓。電壓為 17.6mV。對應此時導通電阻大約為 1.76毫歐姆。這與它的數據手冊給出的導通電阻非常接近了。????由此可見，這款NMOS管的導通電阻的確非常低。????現在測量的電阻是在柵極電壓12V的情況下測量得到的。????
??下面，將柵極電壓減小到 5V。????此時，對應的漏極電壓升高到312mV。導通電阻達到了31.2毫歐姆?？赡墁F在MOS管的溫度在上升，對應的漏極電壓也在變小。????由此可以看到，如果希望獲得低的導通電阻，它的柵極電壓需要能夠達到12V才行。
本文測試了NMOS管的導通電阻，????MOS管的型號為STL210N4F。????在柵極偏置電壓12V的情況下，通有10A電流，對應的導通電阻測量的數值為 1.7毫歐姆。
