01達林頓三極管

一、前言

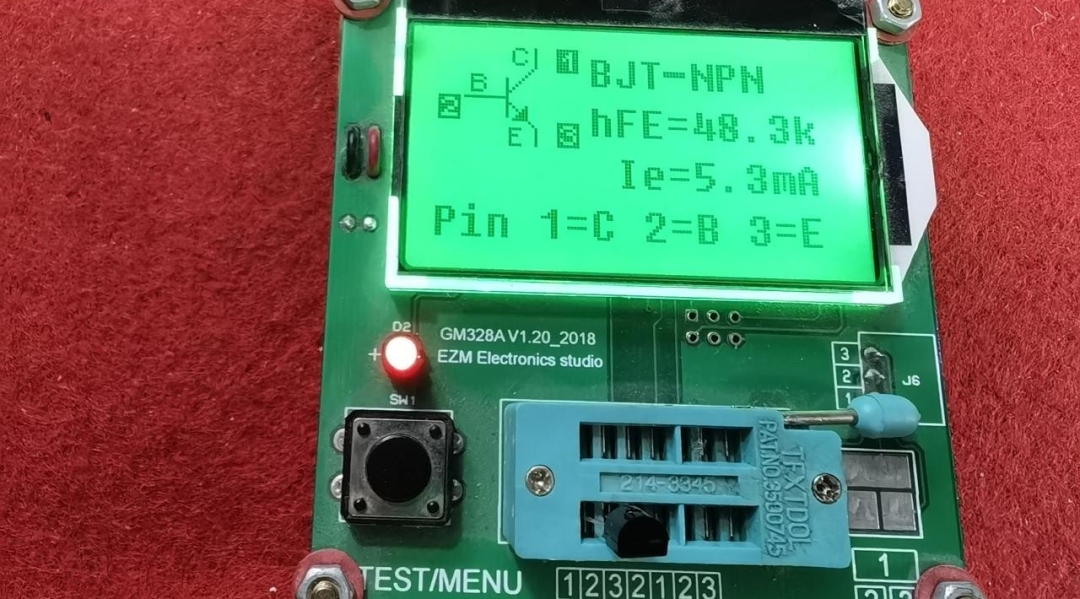

??這款BC517 NPN型達林頓三極管，   將被用于弱電流測量電路。下面測量它的電流放大系數。這是利用 晶體管住手測量， 在其發射極電流為 5.3mA 時， 對應的電流放大倍數大約為 48300。

二、測量方法

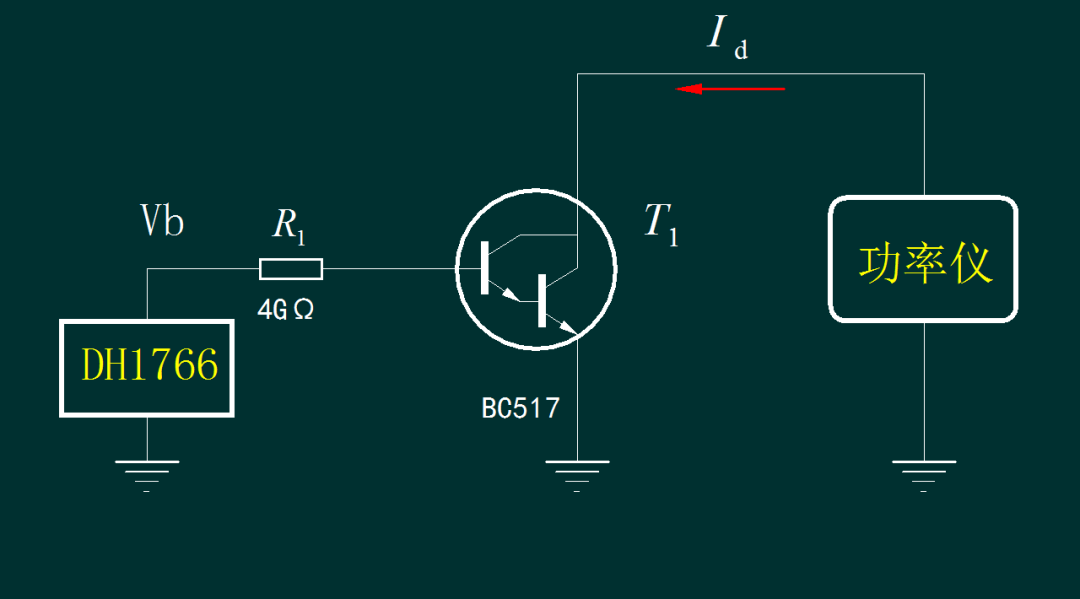

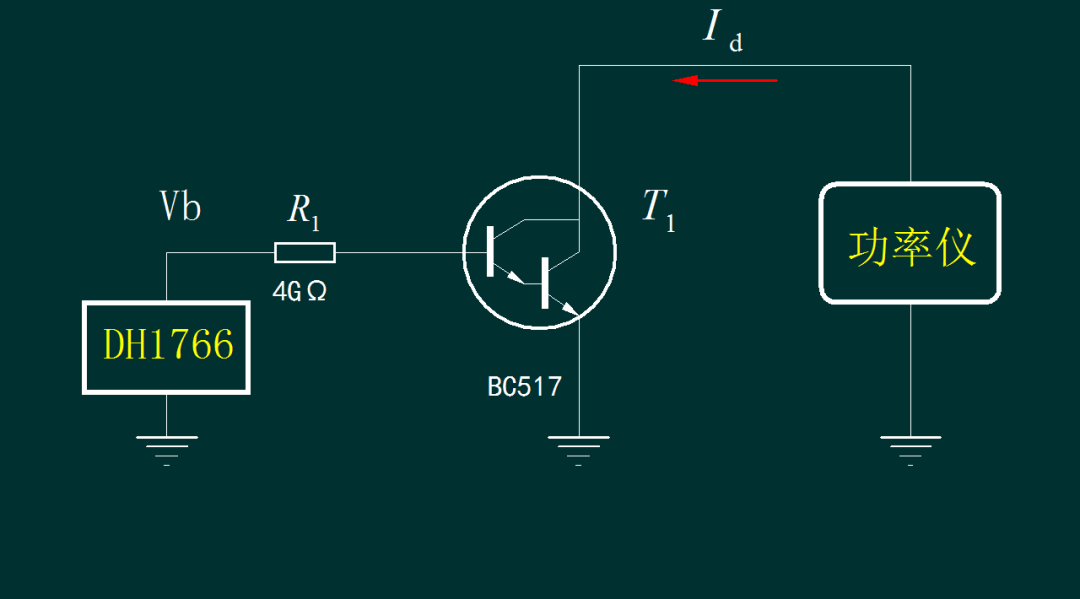

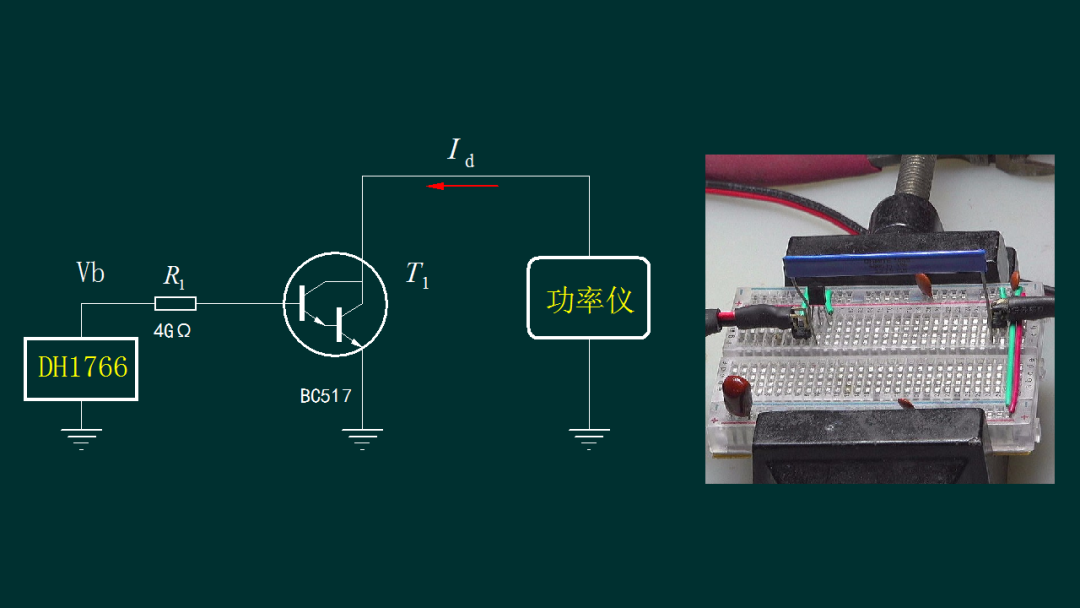

??這是在面包板上搭建的測量電路，電路圖非常簡單。待測的達林頓三極管的基極電流，  是由可調電壓源 DH1766 通過 R1 提供。  電阻 R1 的阻值為 4G 歐姆的高阻功率儀提供 5V的工作電壓，  它能夠自動記錄流過達林頓三極管的集電極電流。這樣， 可以通過基極電壓的變化，  計算出基極電流的變化，   然后與集電極的變化相除，?便可以獲得三級的的電流增益了。這是功率儀記錄數據軟件界面。

??通過聯網軟件編程， 自動控制DH1766輸出電壓，使其從0V 連續變化到 60V，通過功率儀給出的電流變化，  計算出三極管的電流增益。

三、測量結果

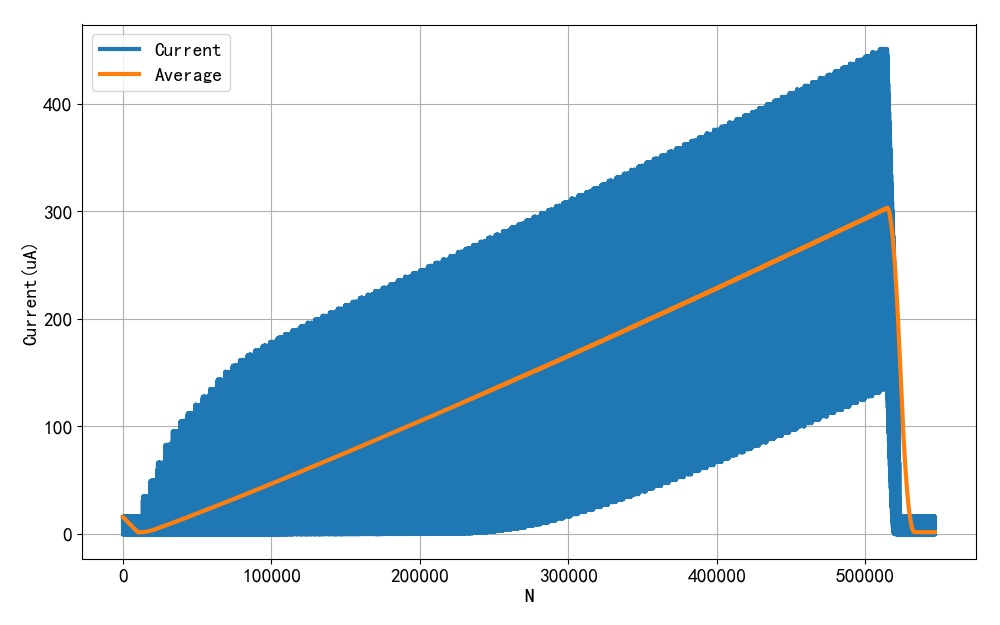

??這是測量結果， 其中藍色的是 10kHz 采集的實時電流波形， 橙色為平均電流，最高點對應的電流值為60V時的測量值，此時對應的集電極電流為 303微安，根據達林頓三極管基極電壓約為 1.2V，   再由基極電阻為 4G 歐姆，這樣可以計算出電流增益大約為 20600， 這個值比使用晶體管助手所測量得到 的 48000 小了一半多。 這應該是因為對應小電流下，  晶體管的電流增益會變小的原因。

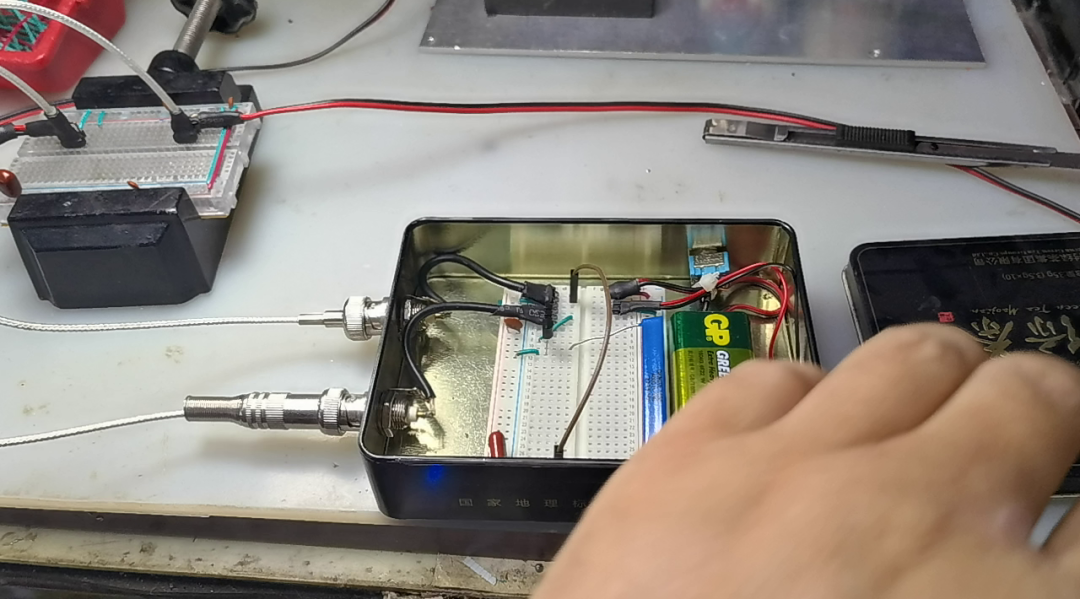

??這個瞬時電流變化這么大，  主要是受到工頻噪聲的干擾。為此， 將所有的電路放在一個金屬屏蔽盒中，通過屏蔽線與外部電路聯系。這樣便可以消除工頻噪聲的影響。

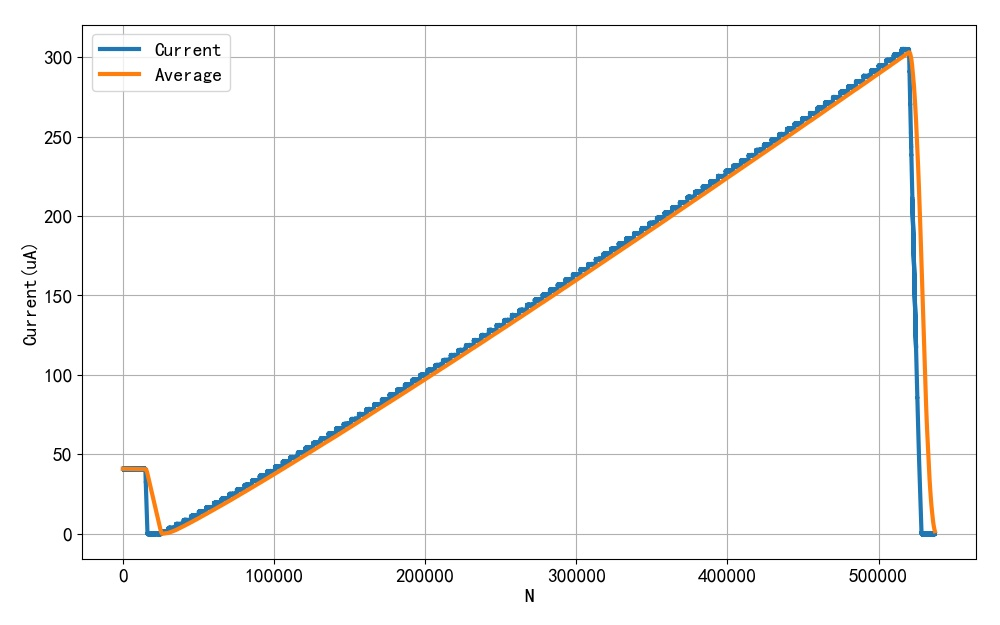

??這是測量的結果，可以看到采集到的瞬時電流的波形中的干擾已經變得非常小了。

??下面改動達林頓管的基級電阻從 4G 歐姆降低到 1G 歐姆，這個紅色電阻就是修改后的 1G 歐姆，下面重新進行測量。使用相同的測量過程。

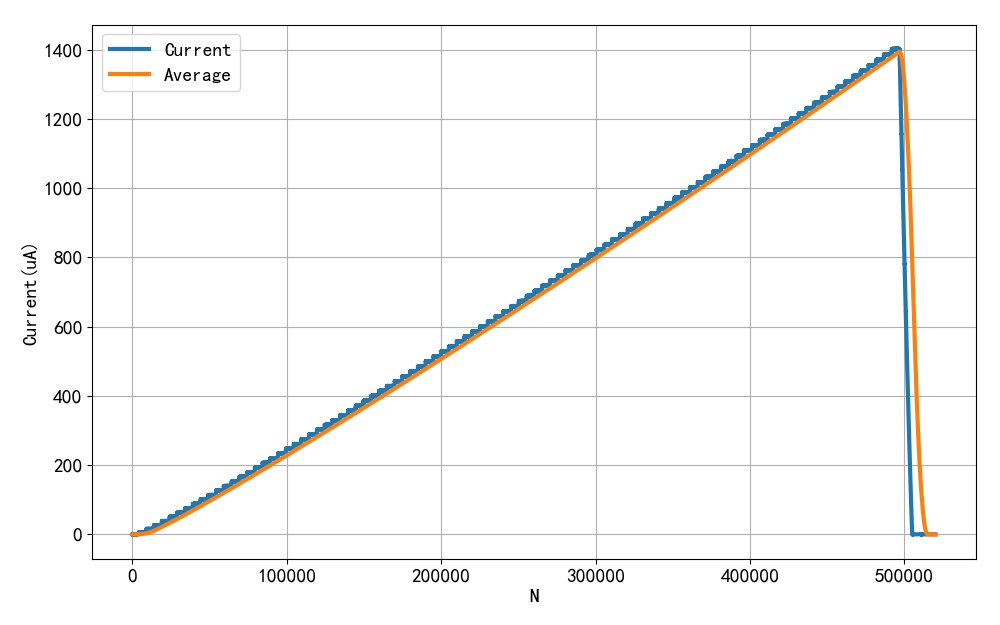

??由于減少了基級電阻，所以達林頓三極管電流增加了，根據測量數據，  可以得到電流放大倍數大約為 23800。

※ 總??結 ※

本文測試了手邊達林頓管電流放大倍數，在金屬盒子中測量可以避免工頻信號干擾。
